提高ZT109/ZT111等万用表电压读数稳定速度

zwillhill

转载外网文章，原文称测量电压时，需要5~10秒读数才能最终稳定，于是进行如下改造：

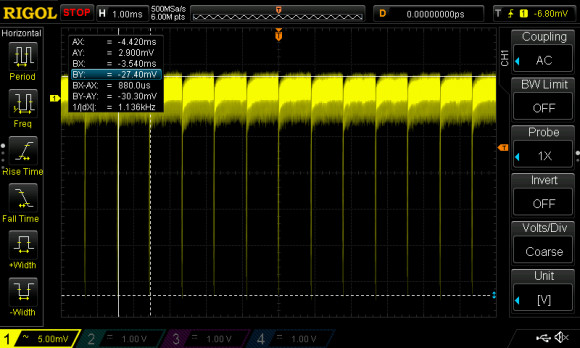

测量ZT109万用表DC电路，噪声尖峰（noise spikes）超过30mV：

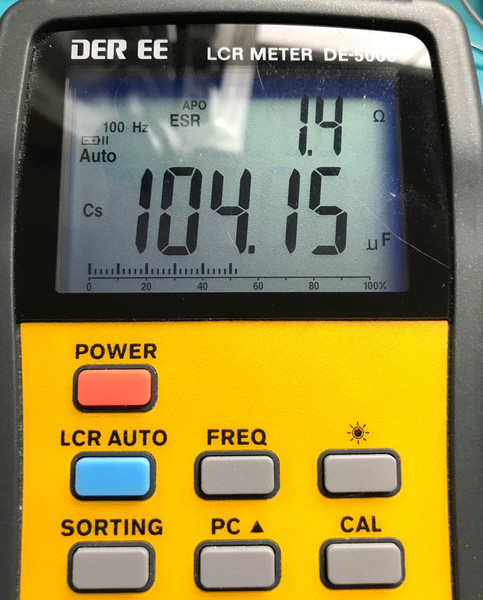

原机100μF电解电容，ESR测量为1.4Ω：

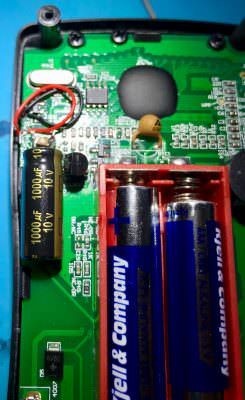

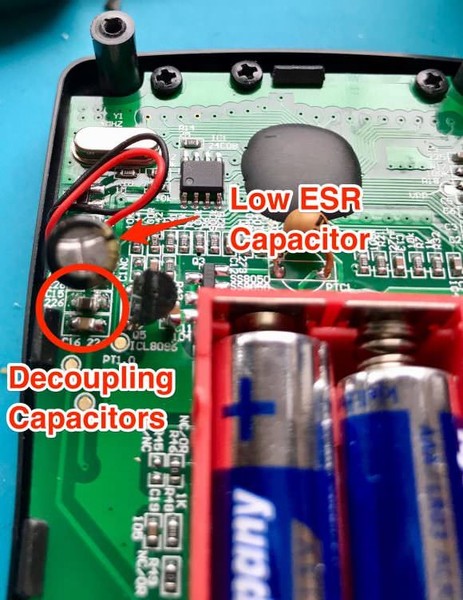

更换为100μF 0.4Ω低ESR电容，并在空置的C14、C15、C16焊盘处，分别焊接0.1μF、1μF、10μF贴片电容：

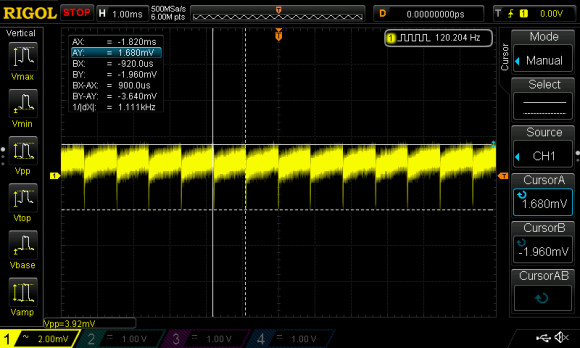

此时测量DC电路，峰间值降到8.5mV，同时减少了大量高频噪声：

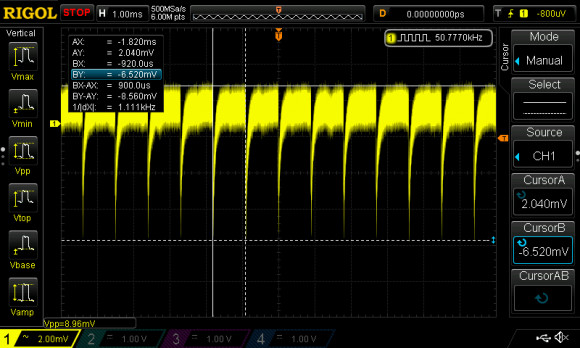

测试将100μF低ESR电容替换换为1000μF低ESR电容后测试，峰间噪声降到3.6mV：


1000μF换3300μF效果已不明显，故保留1000μF。至此，噪声从30mV降到3.6mV。

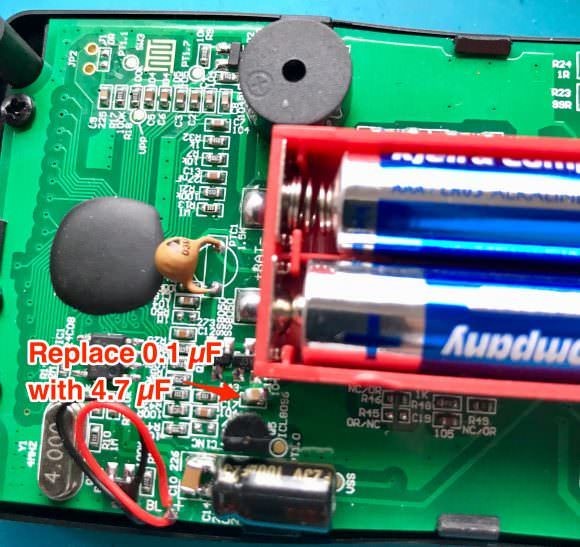

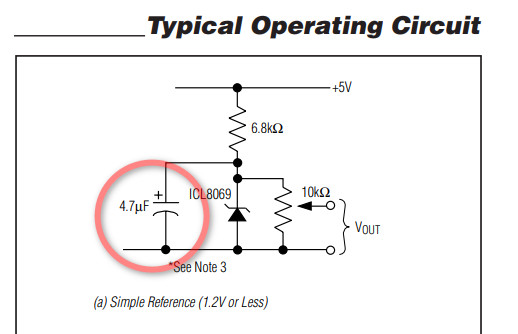

ZT109等万用表基准电压芯片为1.2V的ICL8069，使用了0.1μF的退耦电容，但官方手册中推荐值为4.7μF：


由于没有4.7μF贴片电容，原作者并联了两颗2.2μF电容

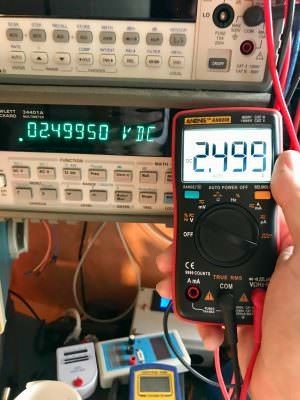

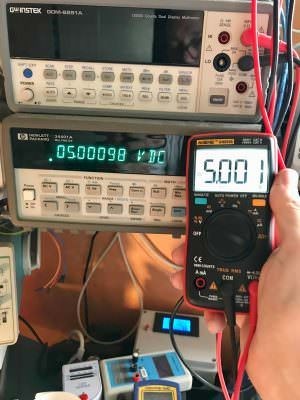

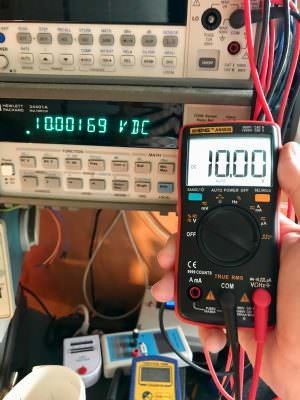

作者声称读数立即稳定，并进行了精度对比



翻阅了原文下面的评论，似乎后期版本改善了该问题，基本1~2秒就稳定读数。有条评论说只更换0.1μF的电容为4.7μF即足以提高读数稳定速度。

kyhwhb

那个LCR表看起来不错

chen131578

那几个电容，在电路什么地方，作用？

光速飞行

巍巍兴安 发表于 2019-6-3 06:16
那个LCR表看起来不错

LCR，有D值显示的才好，这种落后了。

散淡021

谢谢分享！
ＺＴ－Ｘ和２１９　ＤＣＶ档我到没感觉首次读数稳定慢，到时感觉尾数永远来回慢跳１－３个字（按它的分辨率也不算啥问题）

到是最小电阻挡尾数稳定很慢

zwillhill

散淡021 发表于 2019-6-3 13:26
谢谢分享！
ＺＴ－Ｘ和２１９　ＤＣＶ档我到没感觉首次读数稳定慢，到时感觉尾数永远来回慢跳１－３个字（ ...

原文的意思就是尾数稳定慢吧

散淡021

zwillhill 发表于 2019-6-3 14:11
原文的意思就是尾数稳定慢吧

X和219我感觉不是开始慢，而是永不稳定下来。
这二表与109、111同样分辨率，
M1 没出厂我就估计会没这问题，到手确实是，
UT没敢做这分辨率的表，因139没这问题我猜测是此方案109等是用到极致了。

话要说回：109、111、219、X 的存在也是有实用性的（指最小ＡＣ、ＤＣ毫伏档），UT没敢做，要感谢ZT做了，玩具表也能做些台表的

fslichong

厂家用的电容低于建议值是为了节约成本吗
