爱得万r6441d

5453007 · 发表于 2017-7-9 09:48:06

   前些日子搞了一台6441d，是小电流版微安级别。经过漫长的等待，快递来了（这里赞一下韵达，给我摔得稀巴烂，vfd的升压板电阻电容都找不到了，多亏坛友偏爱示波器的鼎力帮助，拆了自己的看了型号跟我说，才很快的修复）。
   通电试机，报ERR03。校准数据没了，那表测一下电池0v。这个电池好贵啊，用了纽扣3v的先代替一下，按键有效，全部档位OL。先粗略的校一下，先校DCV 0V。（校准操作自己找吧）怪事了报ERR11。数据超出范围。那就试试满量程。（这个表可以单独档位校准，不需要全量程）20v档输入19v还是ERR11。这一下不知怎么办了，然后就放在一边了。
   经过几天看别人的贴也没找到什么有用的。又拿出来试试。乱按一通。不知怎么回事有一个档可以校准了，0v和满量程都行了。别的不行。经过很长时间摸索总结一点经验，你可以试试，不行的话就当我没说了。

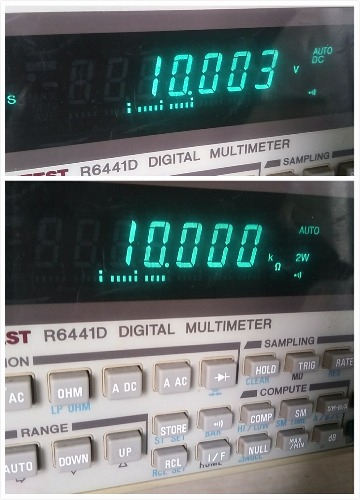

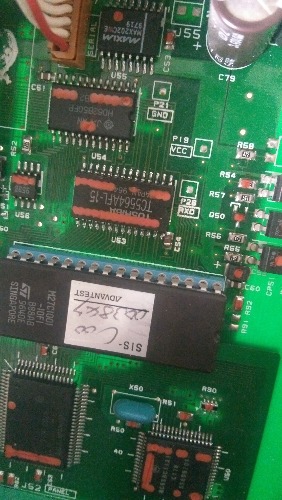

   当电池没电了，存储在tc5564中的数据也没了，再通电里面可能是0。也可能是别的，所以校准是均ERR11。我是这样搞得，比如dc20v档，接上DC20V电源，按满量程校准操作，报REE11，然后逐渐减小电压并一直按校准操作。小到一定值时不报REE11了。就可以0v校准，完了再加标准源满量程校准。这样一个档就好了。我所有的档都是一个一个来的，对照高位表校准。
   你可能觉得不对，但是我就这么校的，换上电池可能有别的快捷操作，比如原始校准数据从EPROM导入静态存储器，可惜没找到。爱德万的资料太少了。谁找到麻烦跟我说一下，谢谢。
   最后还是报ERR05不知怎么修了，哪位大神帮我看看，再次感谢。

5453007 · 发表于 2017-7-9 09:57:53

献丑了。。。。。。

lzqing · 发表于 2017-7-10 08:44:52

5453007 发表于 2017-7-9 09:57
献丑了。。。。。。

挺有研究的啊。

5453007 · 发表于 2017-7-10 09:47:03

lzqing 发表于 2017-7-10 08:44
挺有研究的啊。

花钱搞来家，不能就这么废了

roromiao · 发表于 2017-8-19 14:40:32

我的爱德万6441A 几乎出现了和你相同的问题
  不过我的刚开始就没报过错..
不过.我的正负测值差距很大..
  正测 2.5 复测只有-2.14 不知道怎么回事
然后我发现.. 我负测校准的时候..  也会出现ERR11  但是正测校准却不会出现这个错误
不知道怎么处理...

5453007 · 发表于 2017-9-26 21:23:14

roromiao 发表于 2017-8-19 14:40
我的爱德万6441A 几乎出现了和你相同的问题
不过我的刚开始就没报过错..
不过.我的正负测值差距很大..

这位老兄，你那表搞好了没

roromiao · 发表于 2017-9-27 17:21:55

5453007 发表于 2017-9-26 21:23
这位老兄，你那表搞好了没

搞定了。。最后发现原因居然是校准顺序搞错了
另外。我翻译了该R6441的全部手册。已经完成2/3了。你可以去看看我的帖子

5453007 · 发表于 2017-9-27 21:51:13

高手啊。

robter · 发表于 2018-8-6 07:26:08

这个能搞好好厉害

佳维 · 发表于 2023-3-21 10:18:40

学习学习
