UT125C袖珍仪表全面评测

[复制链接]
发表在  2019-6-21 01:14:38  | 显示全部楼层 | 阅读模式
万用表 - 全面评
仪表品牌: 优利德(UNI-T)
显示类型: 液晶数字
有拆机图: 整体拆开
测量档位: 直流电压 交流电压 直流电流 电阻 二极管 电容档
技术类别: 交流频响
本帖最后由 nyxfk 于 2019-6-21 01:24 编辑

优利徳UT125C, 袖珍万用表,淘宝常见售价109包邮


外壳部分  外壳双层塑料,无外置胶套,塑料壳做工挺扎实做,并可见塑料加强筋结构。
量程开关  采用了那种乳白色塑料材质和支撑结构,换挡定位准确,不过旋钮有点太小。
背光情况  采用白色背光灯,底部向上照明
休眠关机  有相休眠功能,30分钟无换挡或者按键休眠,按键或换挡可以唤醒、
附件质量  尤利徳的表笔直接集成到主机内,长度大约1米,20AWG线耐压1000V
制造工艺  内部做工不错,电路板原件看起来质量可以.并且保护元件也不少.
保险规格  660V 500mA 保险,长度较长,应该是可以有效避免拉弧
其他信息  这个表采用的是FS9721专用万用表芯片,3个校准电位器


======以下所有拆解评测只对测试表负责,不代表该产品整体质量=============

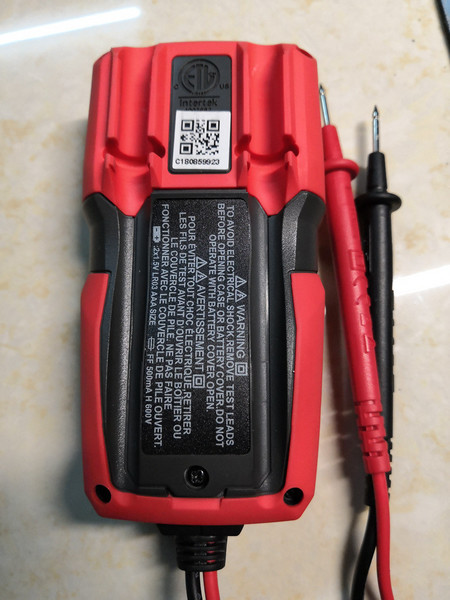

000.jpg 001背面.jpg 003拆开.jpg
004螺丝.jpg 005线缆.jpg
====================外壳部分=========================
这个表比新款UT33+还小,大约有33+的70%大小。
可能因为体积关系,没有外置防震胶套,防震材料和外壳注塑到了一起,红色的就是软材料

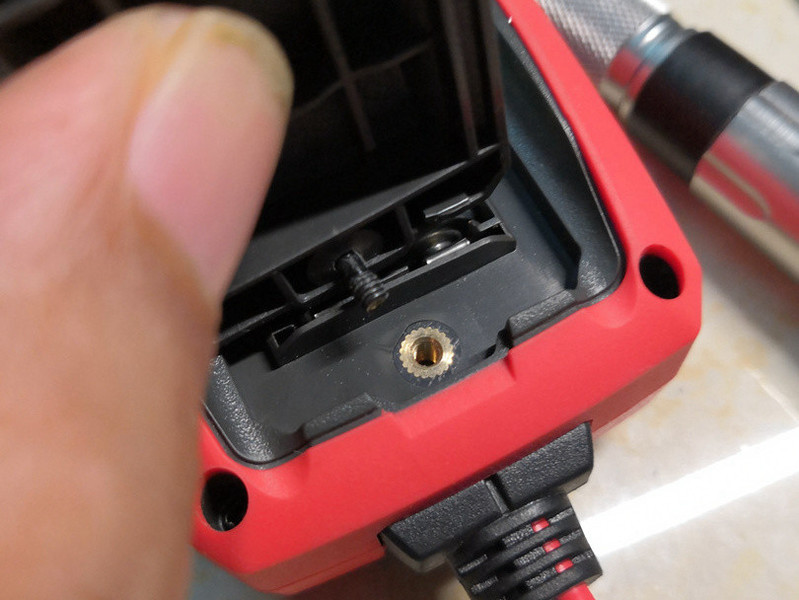

电池后盖的螺丝是防脱落的,有一段空白螺丝。电池盖的螺丝安装位用铜柱做了加强。

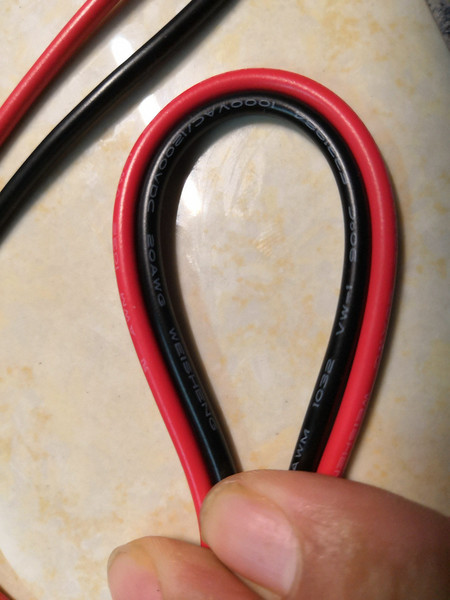

表笔是20AGW的线缆,耐压1000V,直接焊接到主板上。

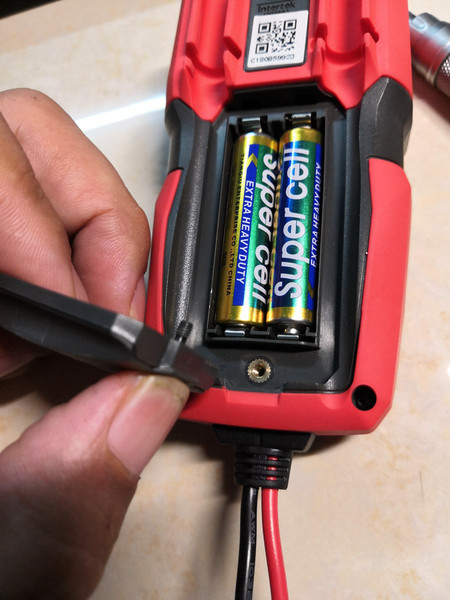

送的7号电池是天球的铁皮电池,这点优利徳一直做的很好.防止电池放没电会尿造成腐蚀.
这种铁皮电池如果尿的不厉害会比普通塑料电池好很多,铁皮作为了一级防护减少腐蚀








006拆开.jpg 007拆2.jpg 011拆6.jpg
009拆4.jpg 019拆10.jpg
010拆5.jpg 018拆9.jpg
==================内部====================

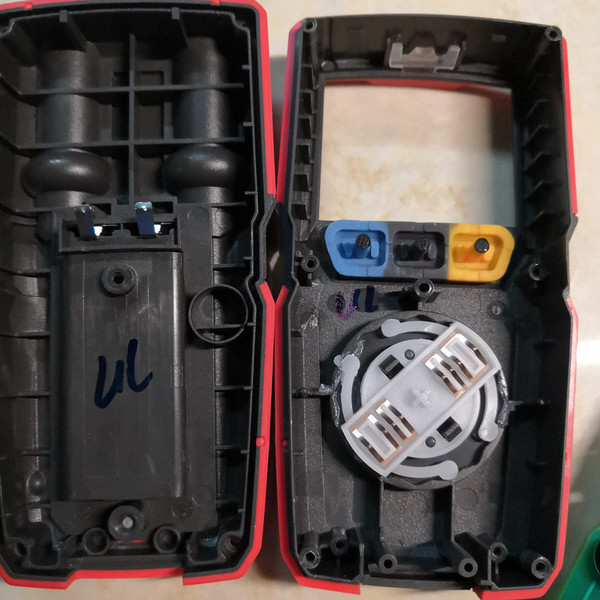

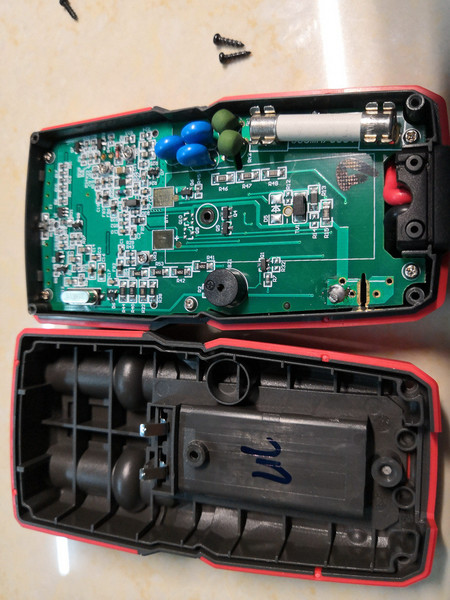

看后盖的厚度还是很厚的,并且仔细观察,做了很多塑料加强筋。

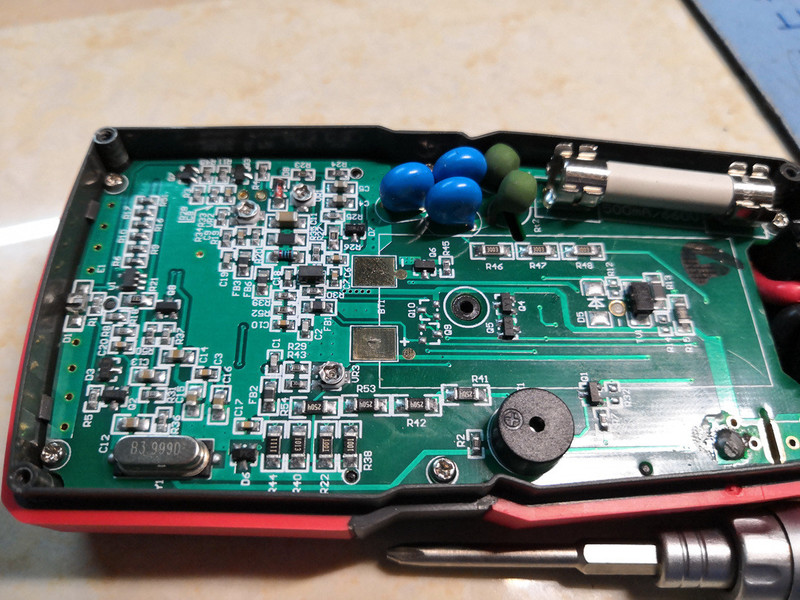

电路板3个电位器,RV1,2,3.。根据FS9721电路猜测,1应该是DC校准,2是AC校准,3电容档校准
这是内置的转盘,这种白色塑料是有自润滑功能的,多年以后就算硅脂干枯,也会有自润滑效果。
V片拆装不需要记忆位置,只有需要的安装位有卡扣.

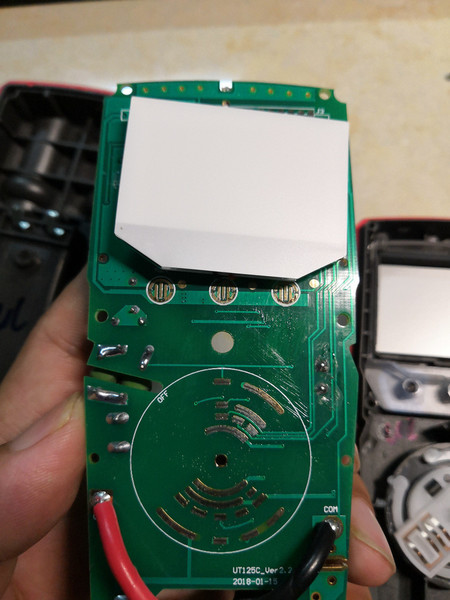

正面没元件,只有一个液晶显示屏,拆开液晶屏.是后部的导光板和均光膜

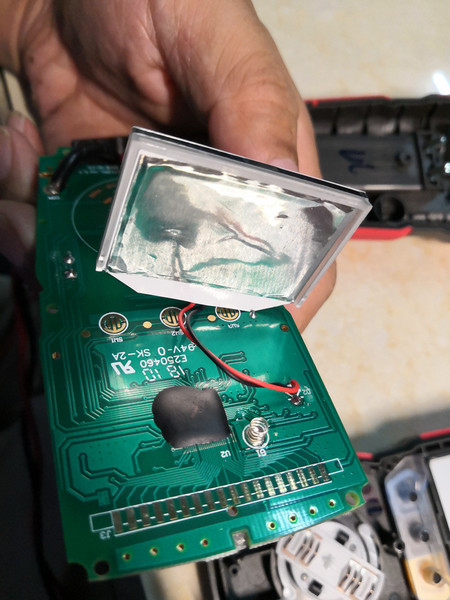

特别说明下,液晶屏下有屏蔽层,并且有弹簧与屏蔽层连接,这细节处理的很认真。

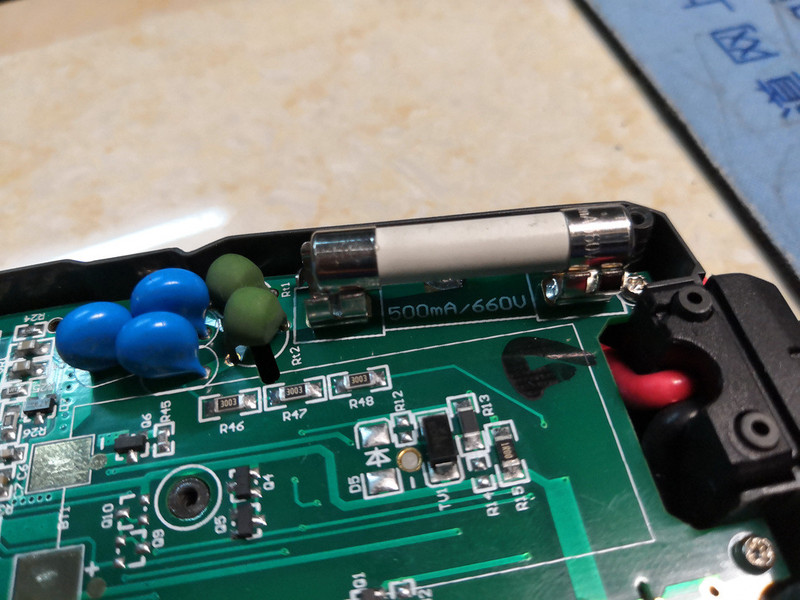

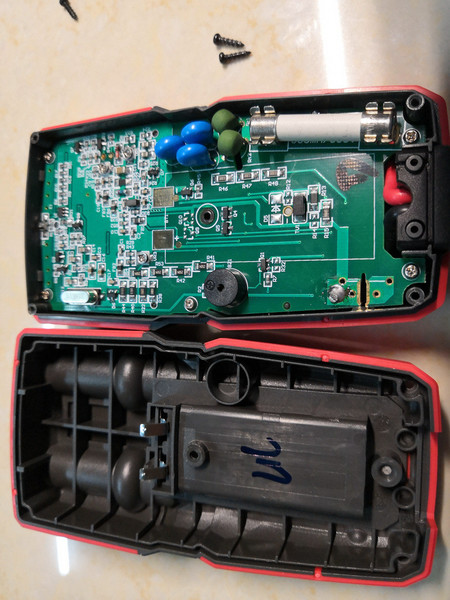

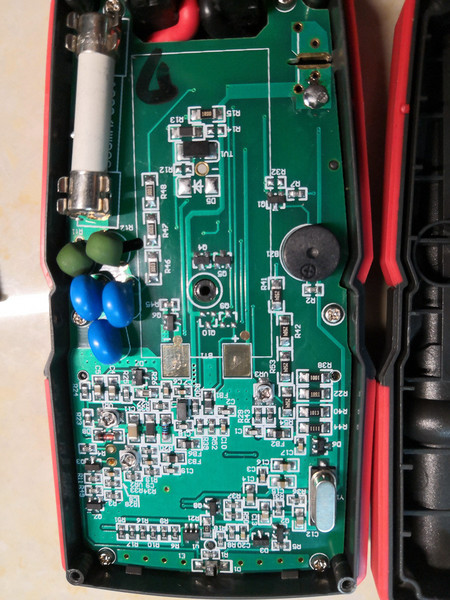

保护原件很多,2个绿豆过流保护,3个蓝豆豆过压保护。说时候,就这个体积的表里面,这个小表的保护做的真的是很良心的。
保险丝采用的是660V,500mA规格的,这个尺寸的保险丝优利德比较少用,看来对表的安全还是很重视的,避免极限误操作的安全,比如电流档直接捅进去380V工业电
仔细看左下角位置,电路板还设计了高压静电的卸放豁口

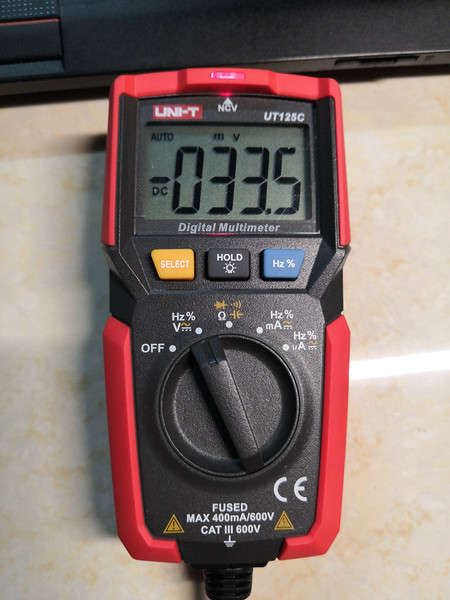

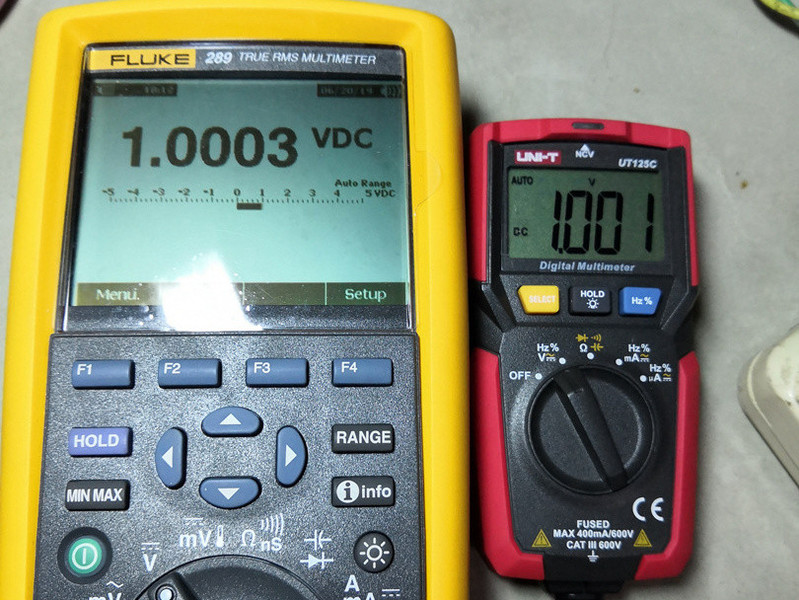

020 0.1.jpg 021 1V.jpg 022 10V.jpg

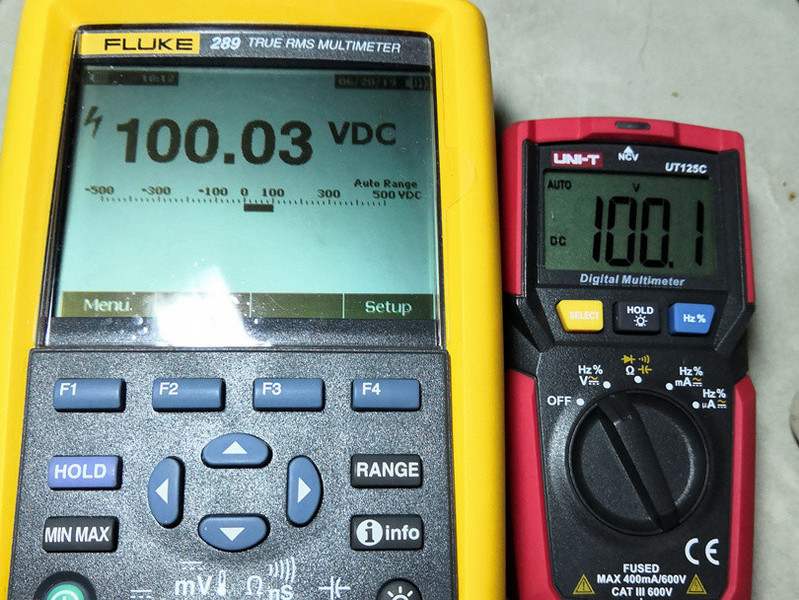

023 100V.jpg 024 190V.jpg
------------------------------------------------------------------

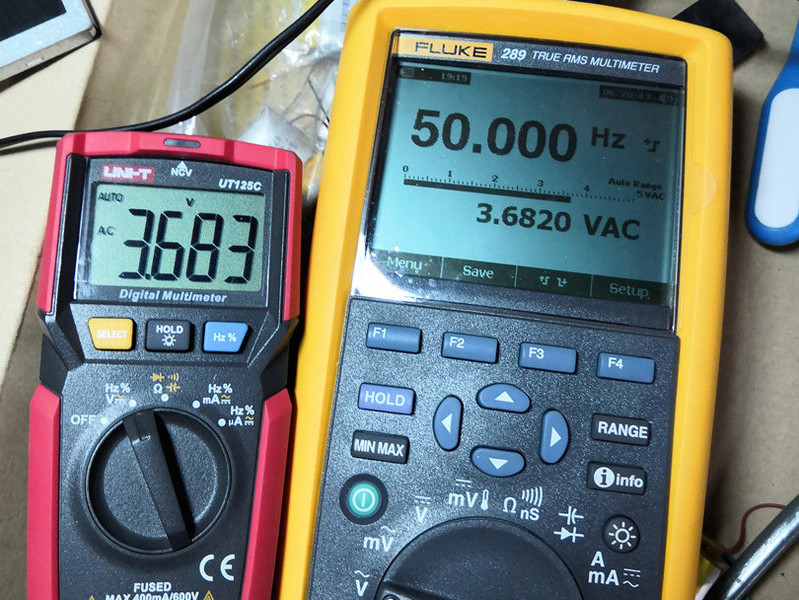

029 50hz.jpg 030 200hz.jpg 031 400hz.jpg
032 700hz.jpg 033 1k.jpg 034 2k.jpg



======================交直流电压==============================

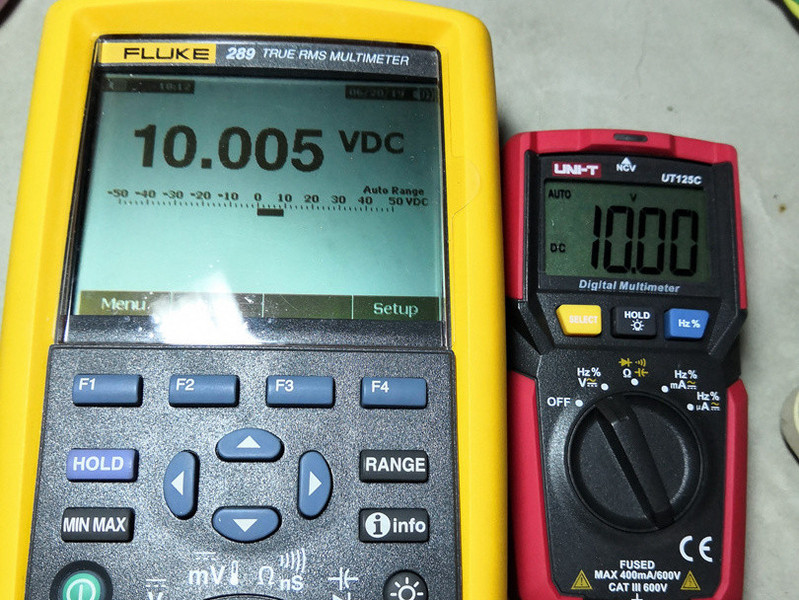

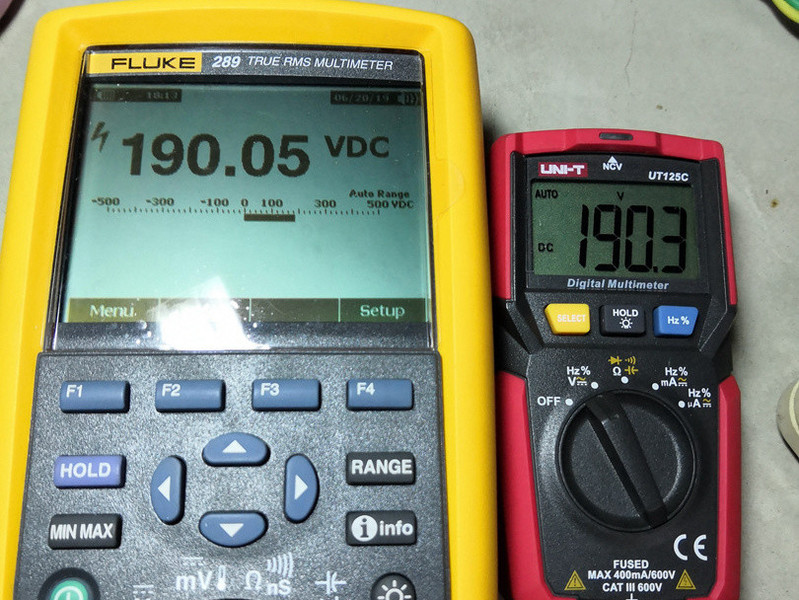

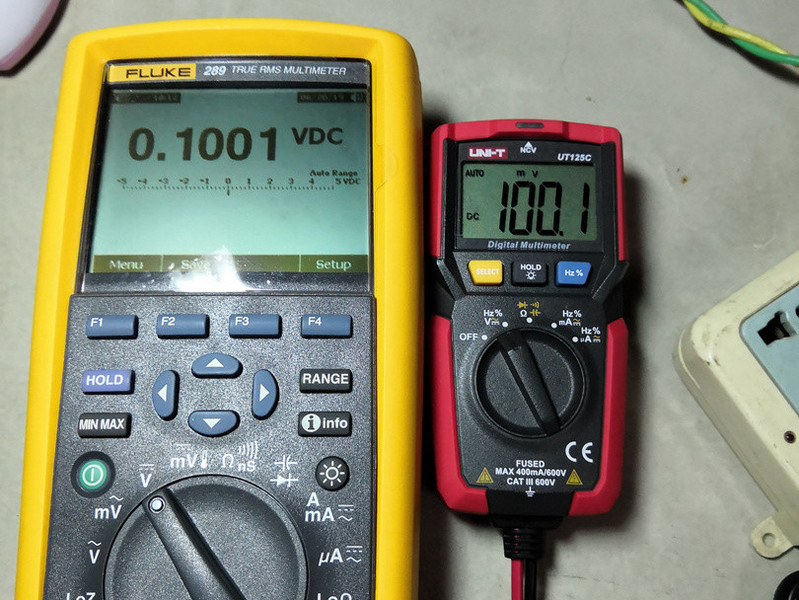

基础直流电压测试,直流电压档都还是很准确的。

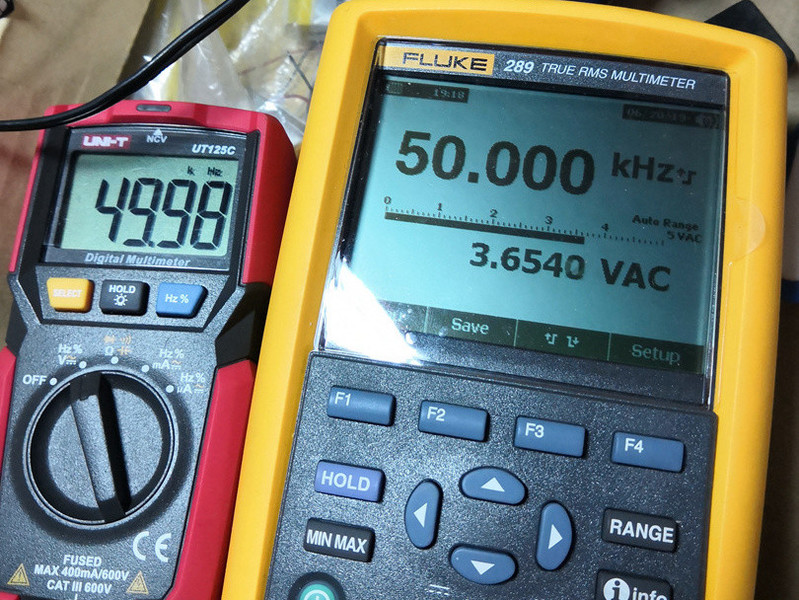

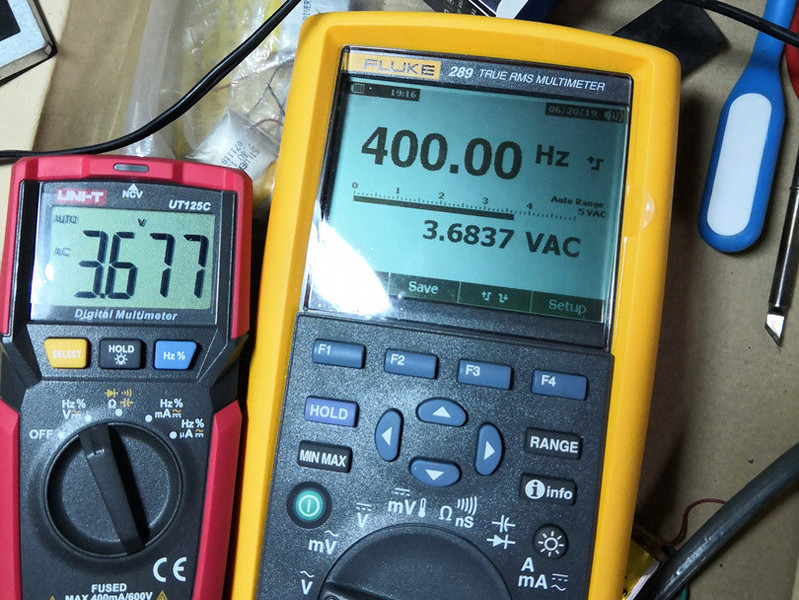

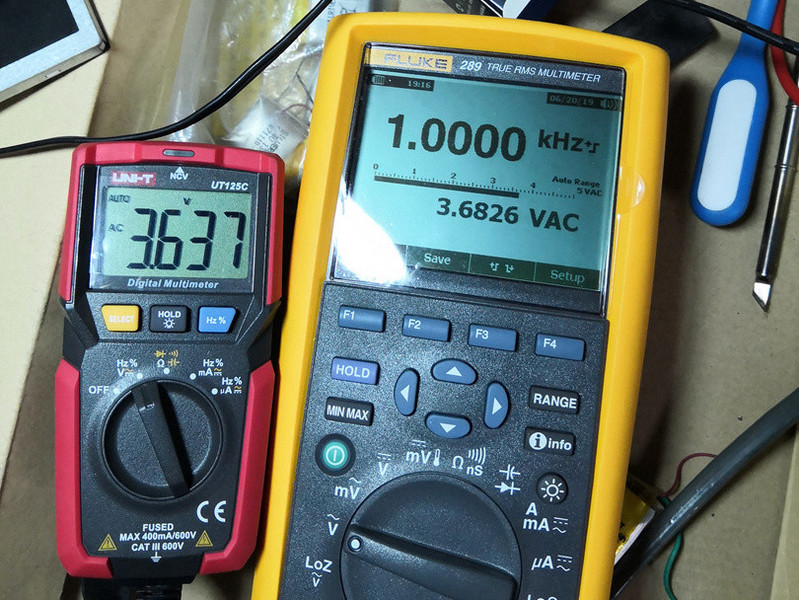

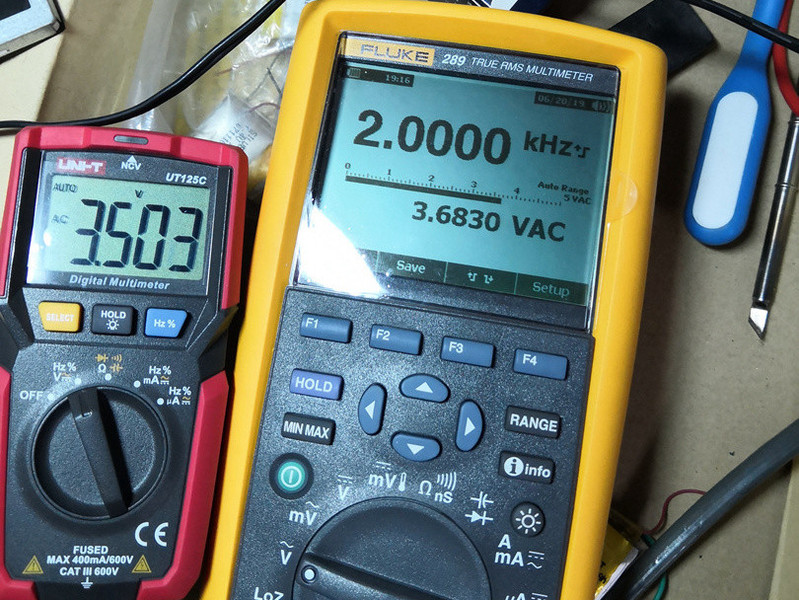

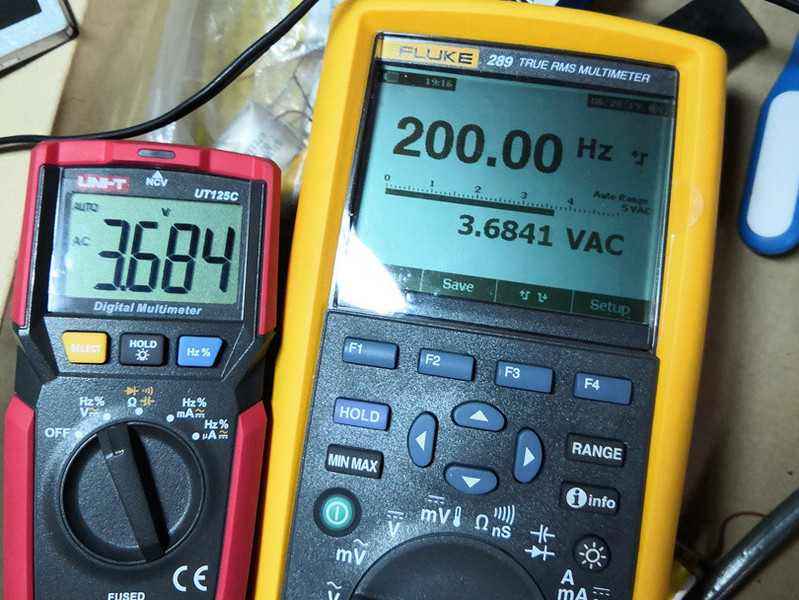

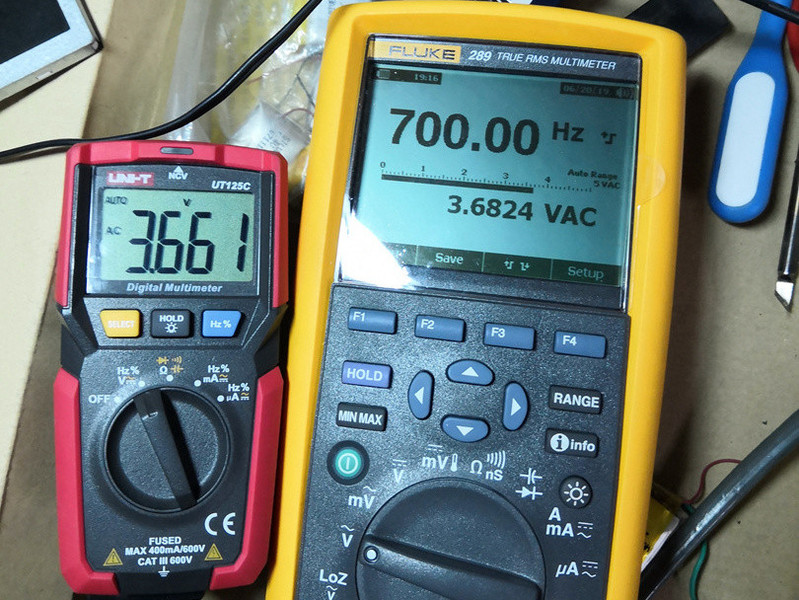

交流档测量是4V量程不同频率的响应情况,也还是比较理想的
标称400HZ响应的表,响应指标内精度很好。正玄波到1K还能保持报错的精度
做工设计算是不错了。


电压电流档情况下,可以切换至频率档




025 0.1ma.jpg 026 1ma.jpg
027 10ma.jpg 028 100ma.jpg

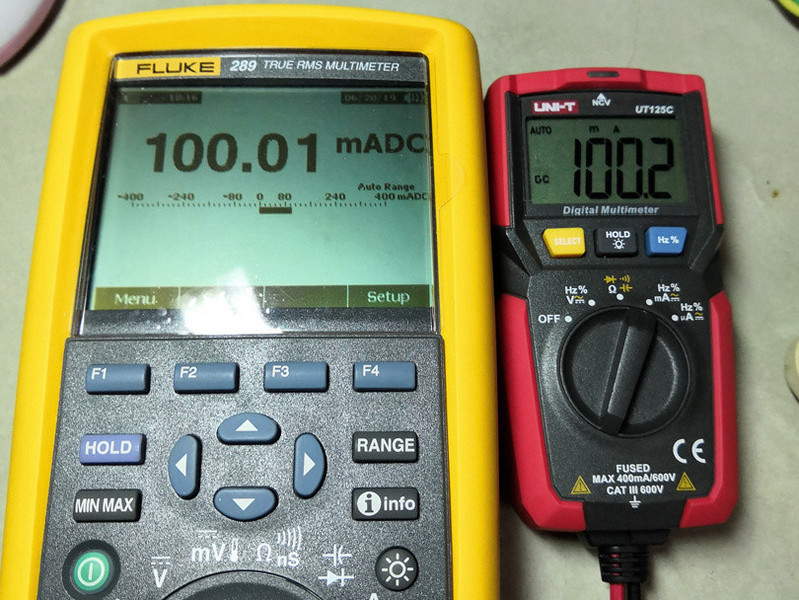

==================电流档===================

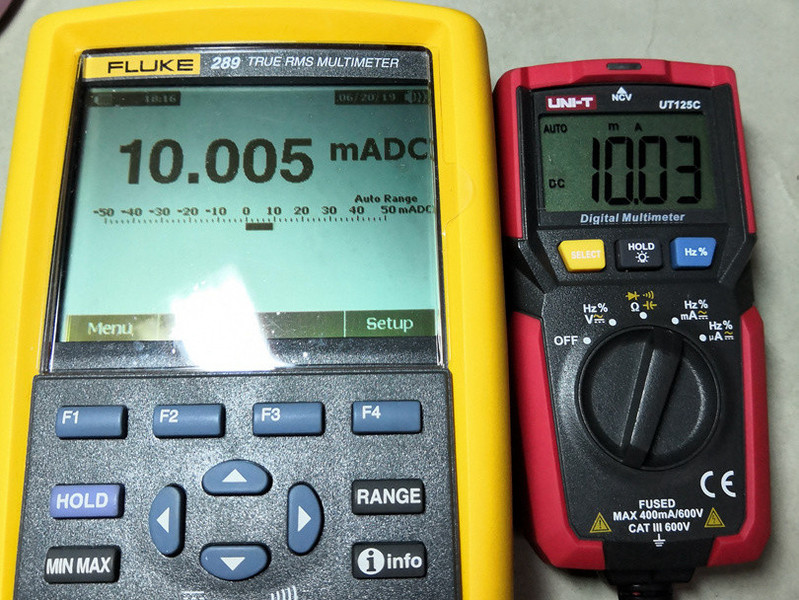

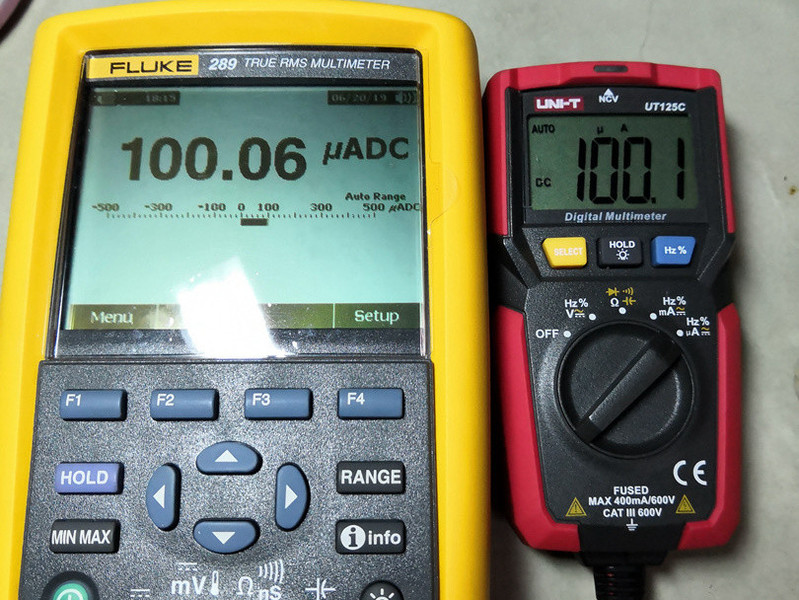

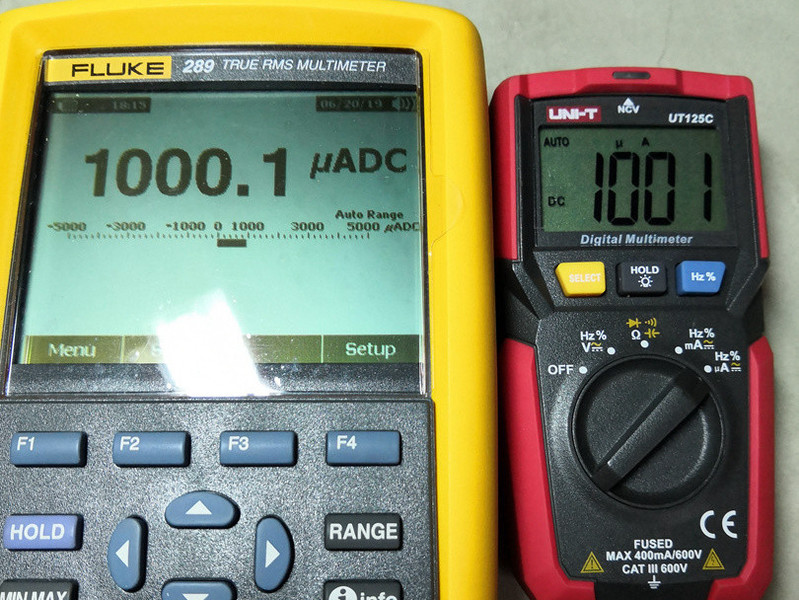

电流档4个量程段,可以做到1-2个字的误差,这个算是很不错了已经。










036 二极管.jpg
================二极管档测试===============

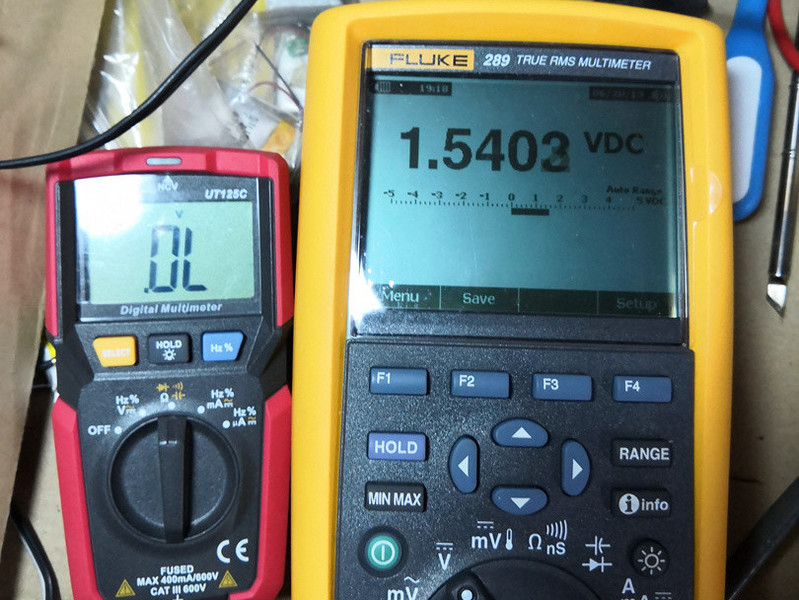

二极管档空载电压1.5V,所以只能测量二极管,LED就不想了。
凤鸣档空载电压不到1V,忘了拍照

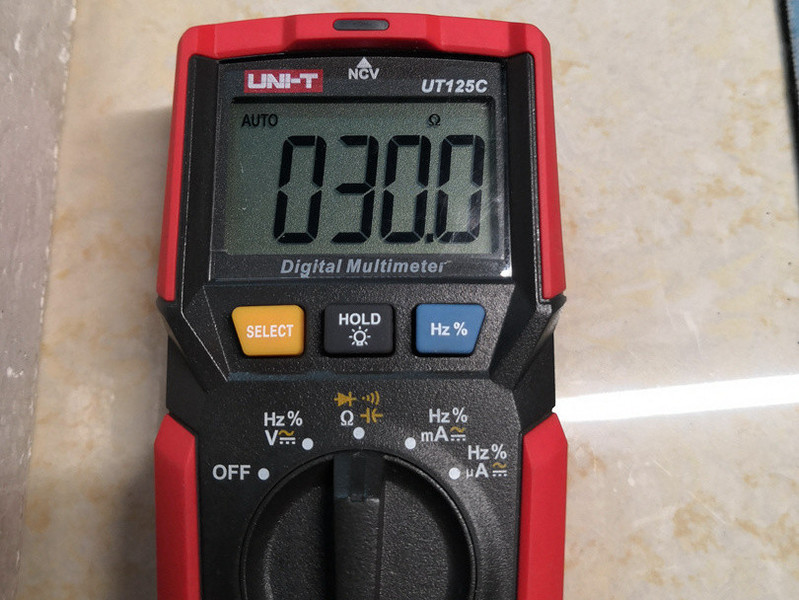

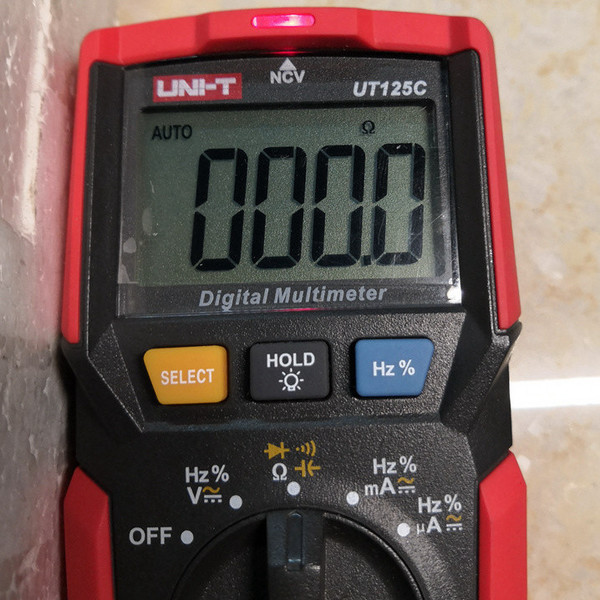

037 电阻0.jpg 038 30.jpg 039 300.jpg

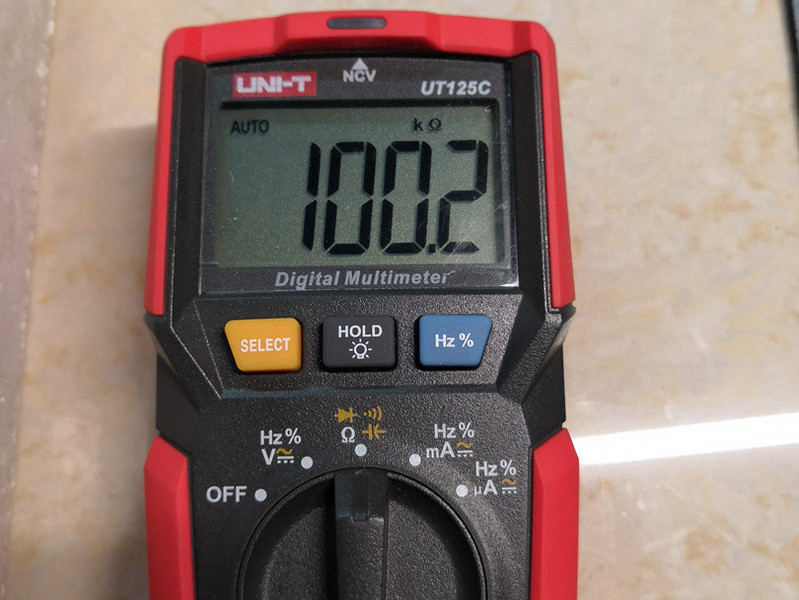

040 3K.jpg 041 30K.jpg 042 100K.jpg

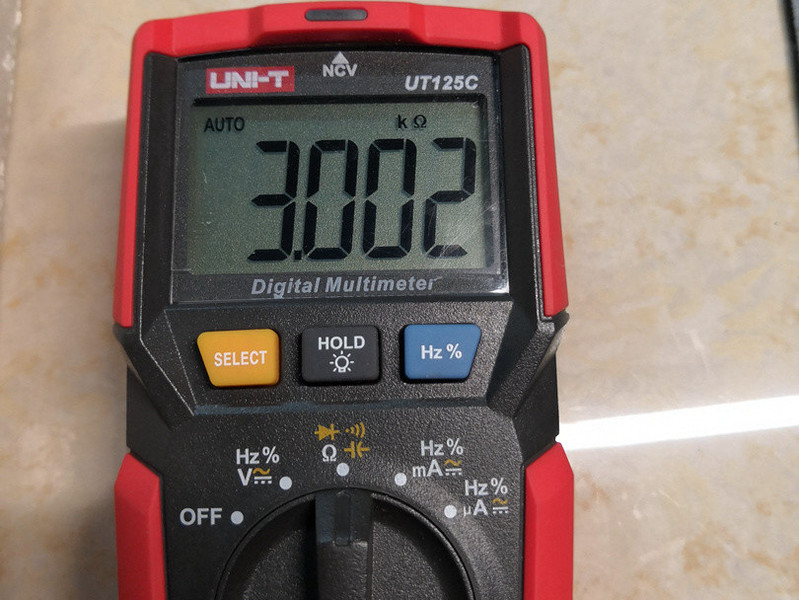

=====================电阻测试====================

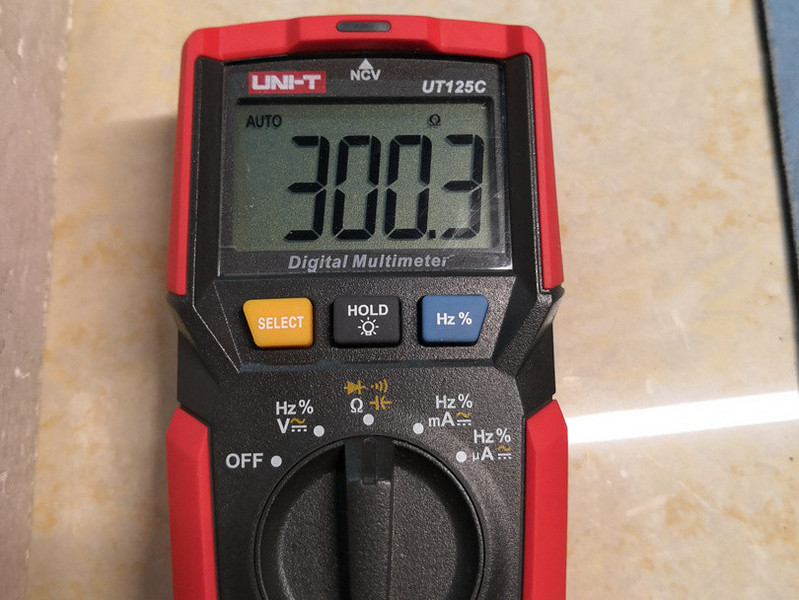

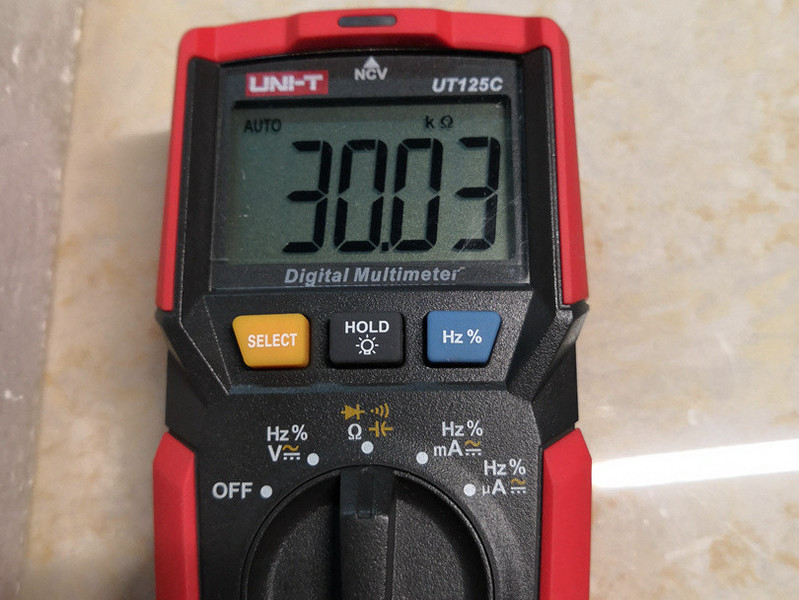

电阻档测试的几个量程都做到了 0.1%精度,算是很不错了。





043 电容空.jpg 044 11.9nf.jpg
046 1.3uf.jpg 045 100uf.jpg

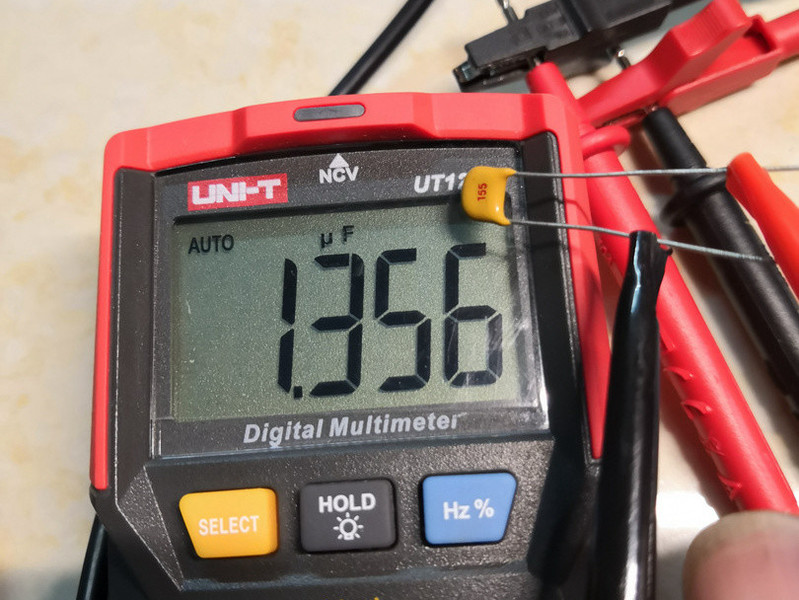

=====================电容测试====================

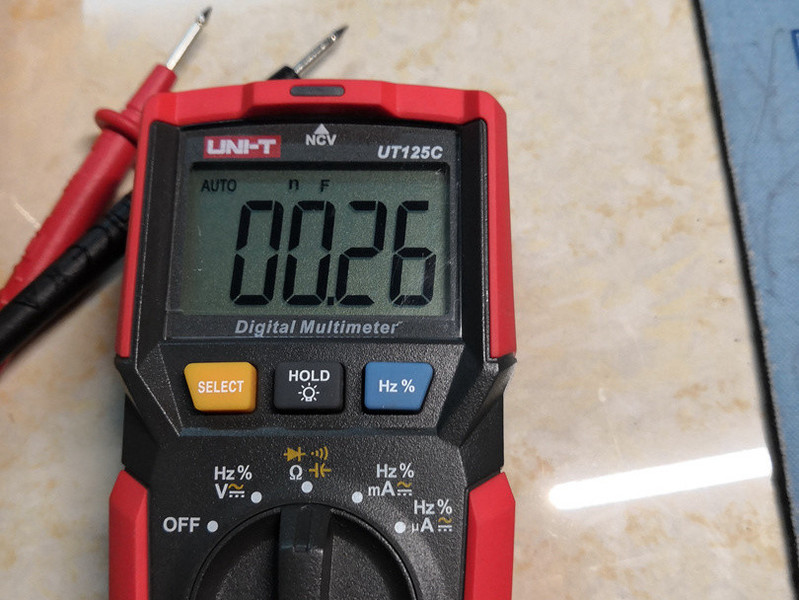

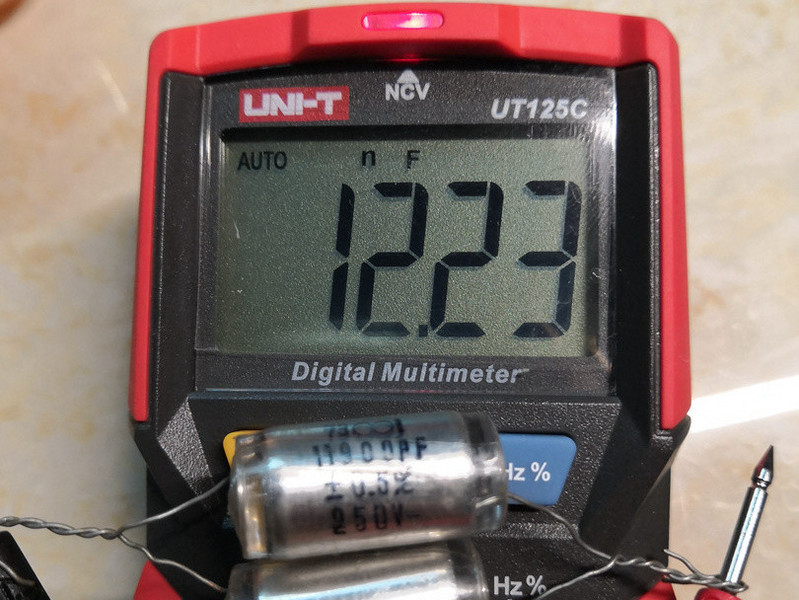

电容档空载0.26nf,测试11.9nf高精度电容,显示12.23,
减去底数0.26,实际结果11.97nf精度还不错

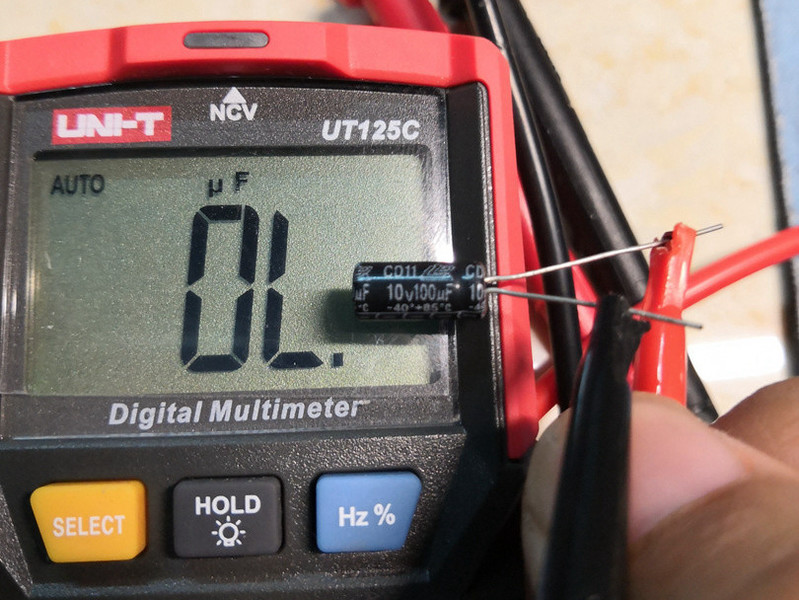

这个表最大量程只有100uf,测试100uf电容已经显示超量程








===================================
===============总结=================
这款UT125C尤利徳便携万用表,做工还是不错的。
特别是安全方面用料设计还是比较靠谱的,保护原件都有,连静电卸放都做了。
保险的安规也比较高,做工业现场测量还是可以的。
交流电压官方写的400HZ,实际还有余量。自动关机和背光也有
缺点二极管1.5V压降偏低,电容档容量量程小,FS9721毕竟已经古老的型号
反应速度来说还是没有新产品快


推荐使用场合,现场便携维修及故障判定,
主要测量220,380之类电力情况等,简单现场维修
因为有电流档,也可以做工业传感器电流测量。
对于电路板元件之类的精细维修,也可勉强顶上。
不过受限于体积屏幕主控等,肯定不如标准尺寸功能仪表方便


035 50k.jpg
发表于 2019-6-21 06:36:18  来自手机  | 显示全部楼层
袖珍表携带方便。精度做工还可以,特别时电流档达到0.1的精度很不错了,指标是多少?
发表于 2019-6-21 06:54:45  | 显示全部楼层
挺简洁的小表,电工用用很顺手。
发表于 2019-6-21 07:03:33  来自手机  | 显示全部楼层
主板↑有几个可调电位器,是不是不准的时候可以自行校准啊?
发表于 2019-6-21 07:31:03  来自手机  | 显示全部楼层
zlmimg 发表于 2019-6-21 07:03
主板↑有几个可调电位器,是不是不准的时候可以自行校准啊?

我文中有写,电位器123对应的应该是直流,交流,电容的校准。
发表于 2019-6-21 08:26:48  | 显示全部楼层
哈哈,看着不错啊
发表于 2019-6-21 12:53:52  来自手机  | 显示全部楼层
每个品牌的仪表都有自己的优点,我们要发现优点,利用优点
发表于 2019-6-21 18:34:45  | 显示全部楼层
用碱性电池就是自己给自己找不痛快
发表于 2019-6-21 22:19:43  | 显示全部楼层
安全方面很强。
发表于 2019-6-22 09:08:32  | 显示全部楼层
这精度还不错 !
