众仪ZT-Q4全自动智能数字钳形表简单测试

aping365

一、各项测量功能。

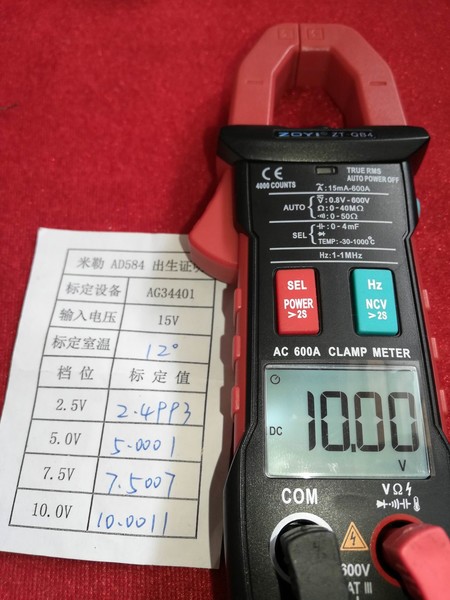

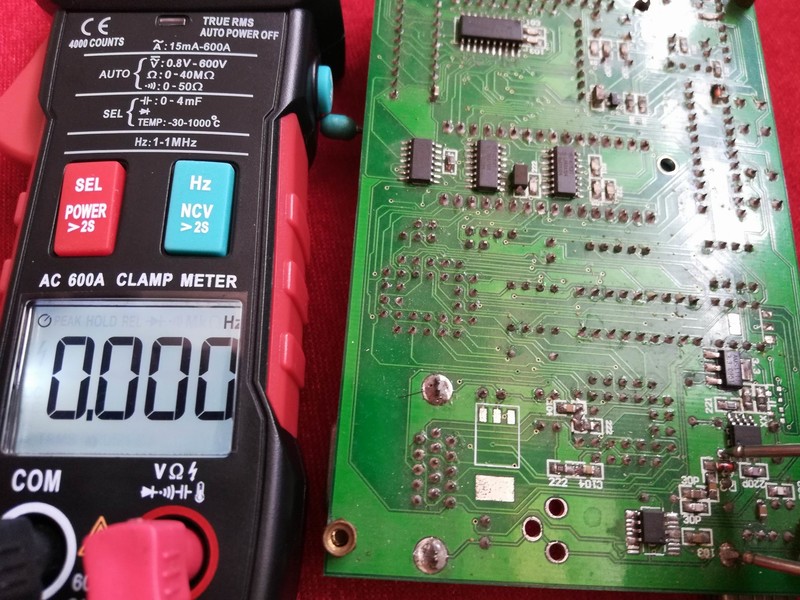

1、电压测量，注：直流电压测试采用AD584廉价电压基准，室温约33℃，因条件所限以下测试结果均仅供参考。

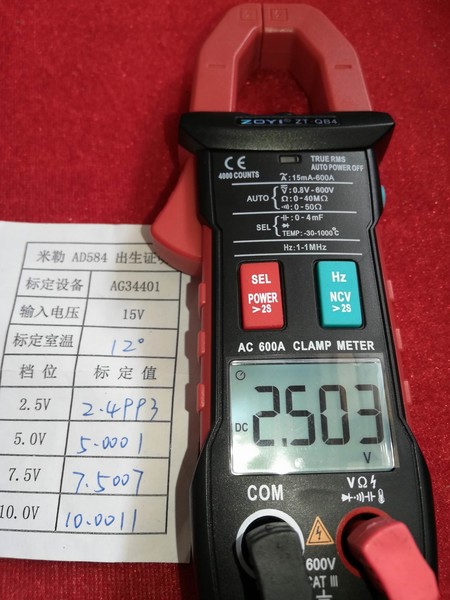

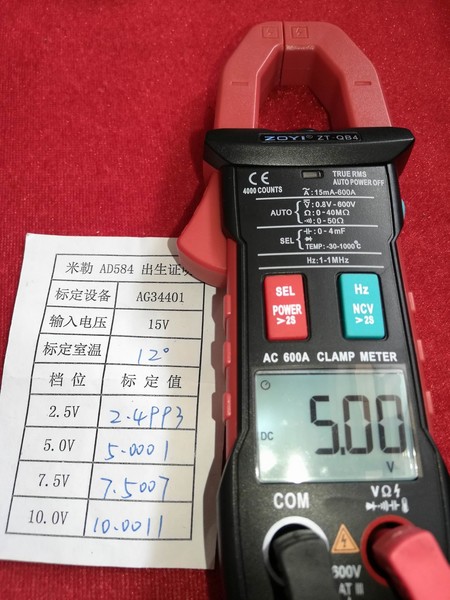

2.5V基准测量结果为2.503V。


5V基准测量结果为5.00V。

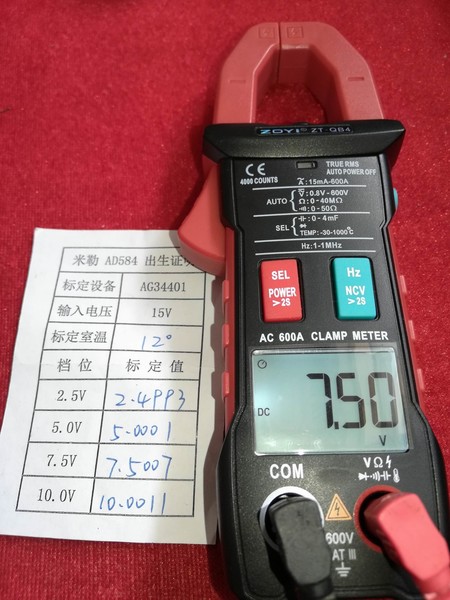

7.5V基准测量结果为7.50V。

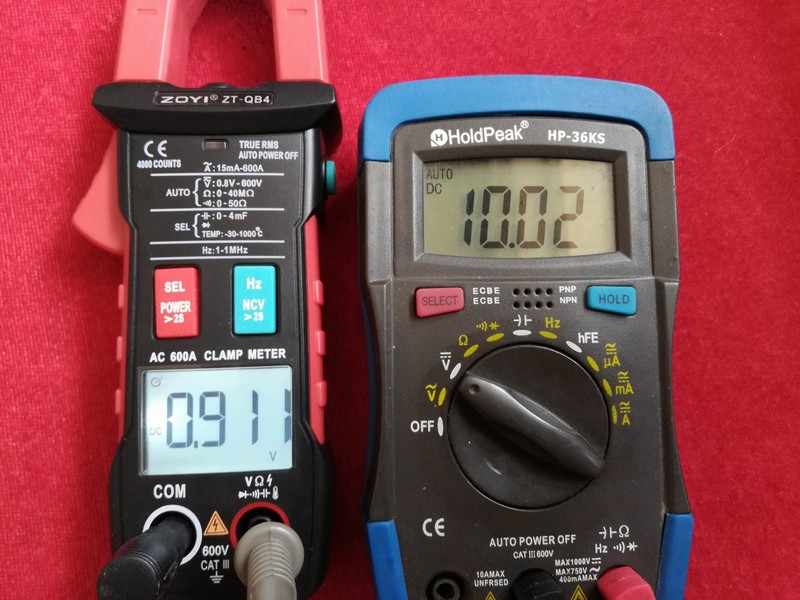

10V基准测量结果为10.00V。

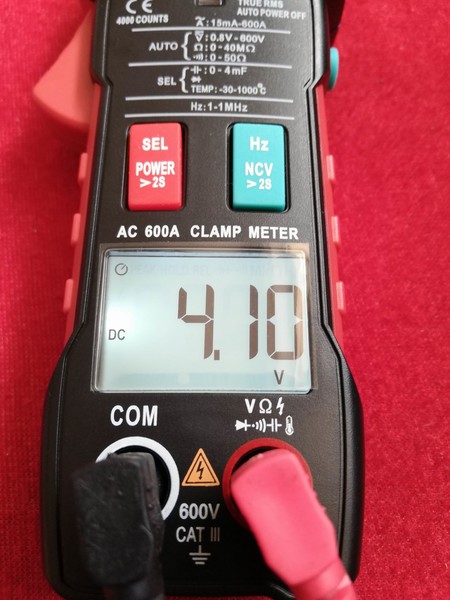

MAX4096基准测量结果为4.10V。

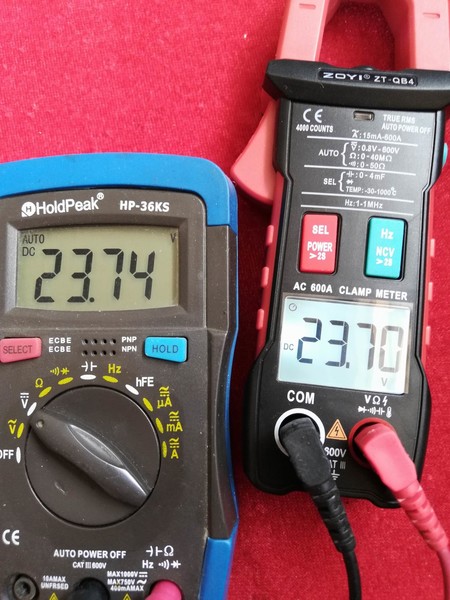

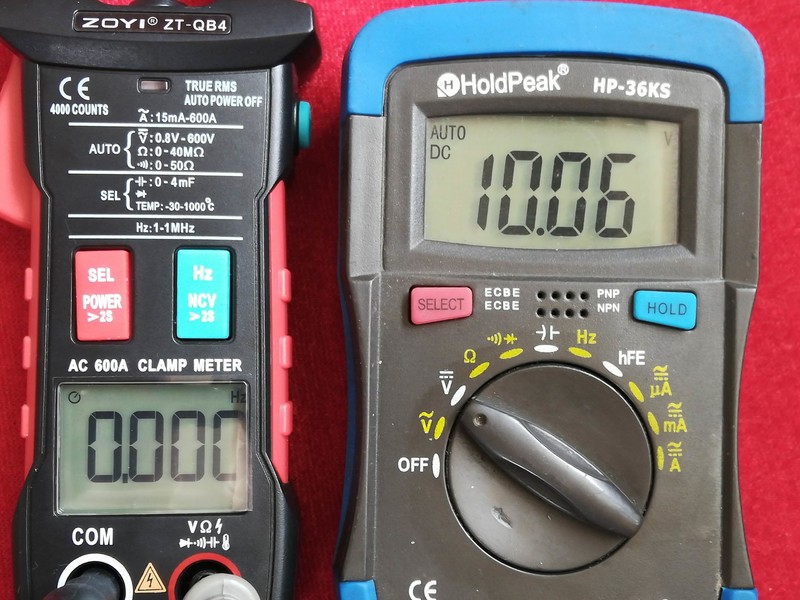

从电压基准测试结果来看，直流电压档的精度是很不错的。另外，电压测量时的速度并不是很快，明显慢于其他同类产品。

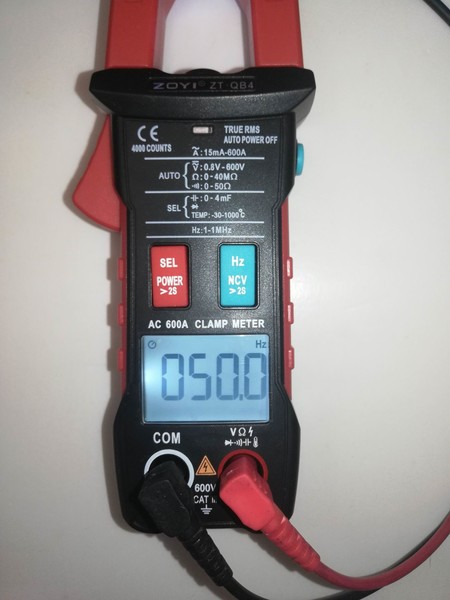

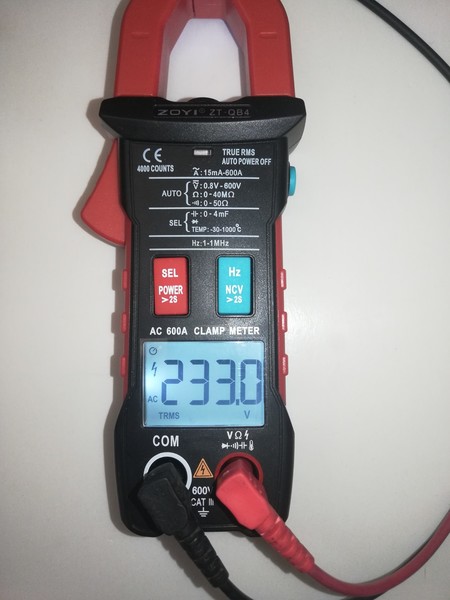

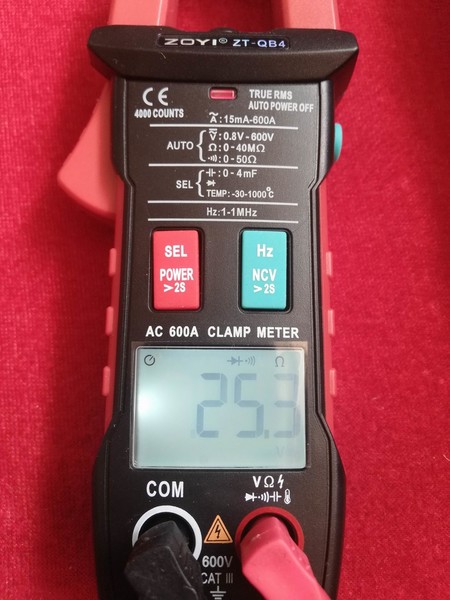

Auto自动模式下直接测量220V交流电的显示结果（本地市电电压严重偏高，仅供参考），在交流电频率低于2000Hz时会同时激活ACT-RMS真有效值显示符号。

2、电阻测量，注：电阻测试采用0.1%精度的金属膜电阻，室温约33℃，因条件所限以下测试结果均仅供参考。

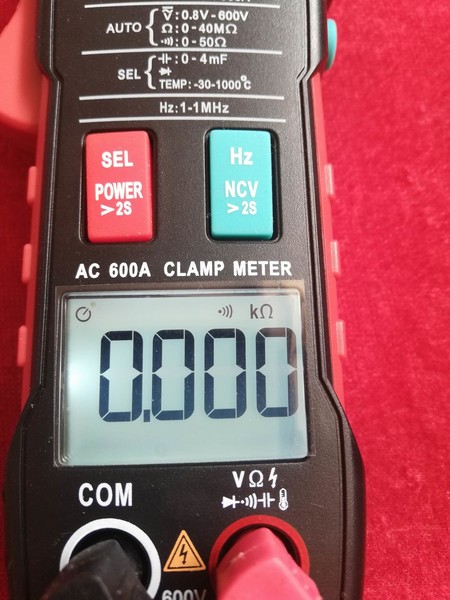

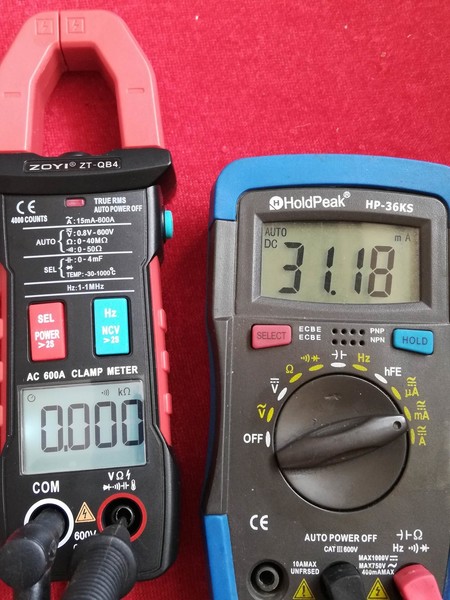

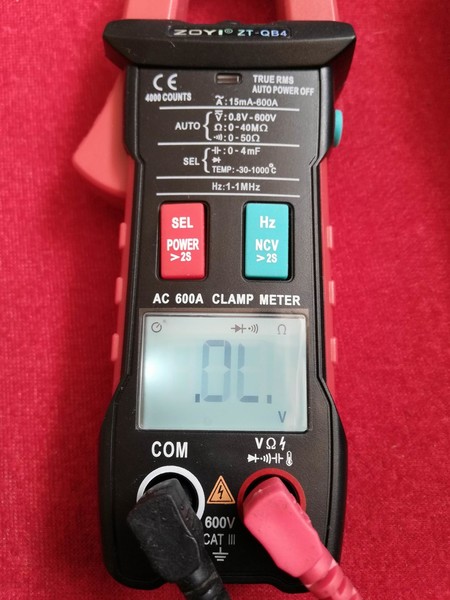

在auto自动模式下，短接表笔显示电阻为0.000kΩ，因小于50Ω自动进入通断测量模式，同时蜂鸣器长鸣，红色指示灯亮。


比较遗憾的是，电阻档的最高分辨率只有0.001kΩ（1Ω），而不像其他3 3/4万用表那样可以测量到0.1Ω。

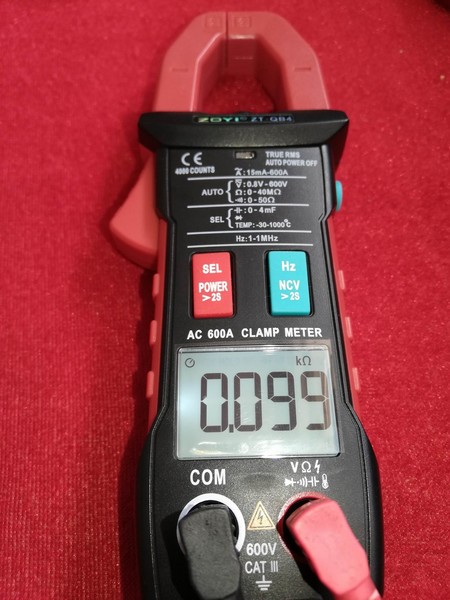

100Ω电阻测量结果：0.099KΩ。

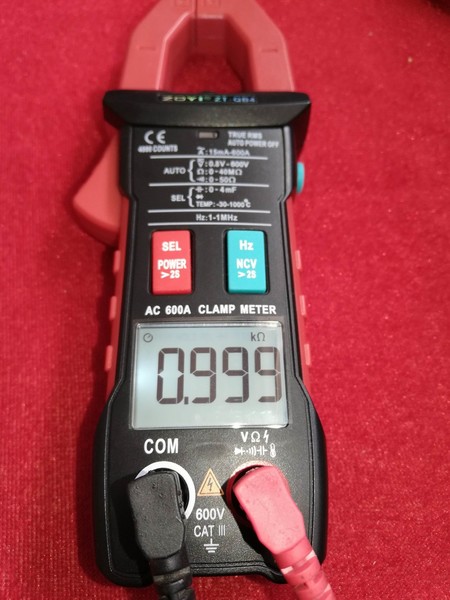

1KΩ电阻测量结果：0.999KΩ。

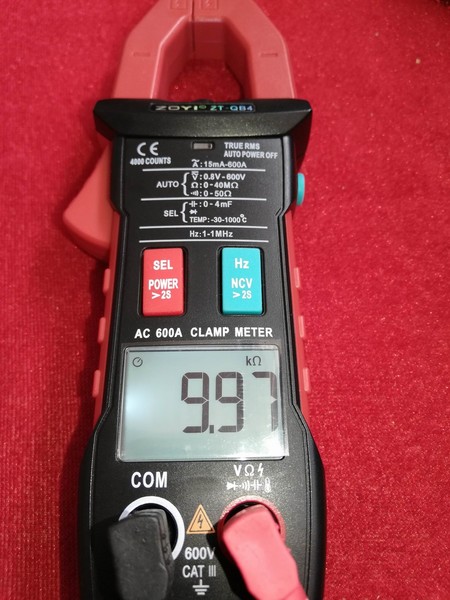

10KΩ电阻测量结果：9.97KΩ。

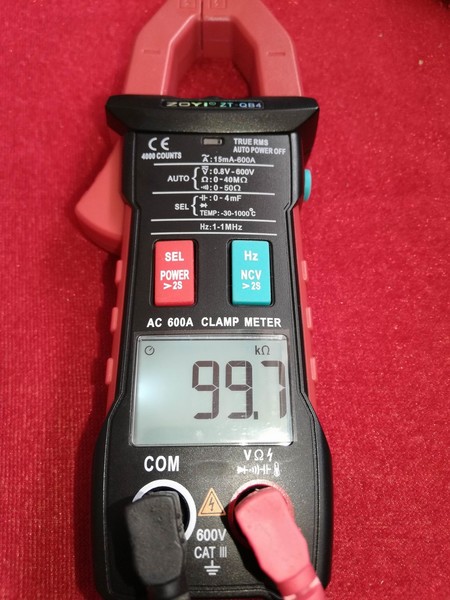

100KΩ电阻测量结果：99.7KΩ。


由电阻档的测量结果来看，精度不错的，测量速度也比一般万用表快一些。

3、电容测量

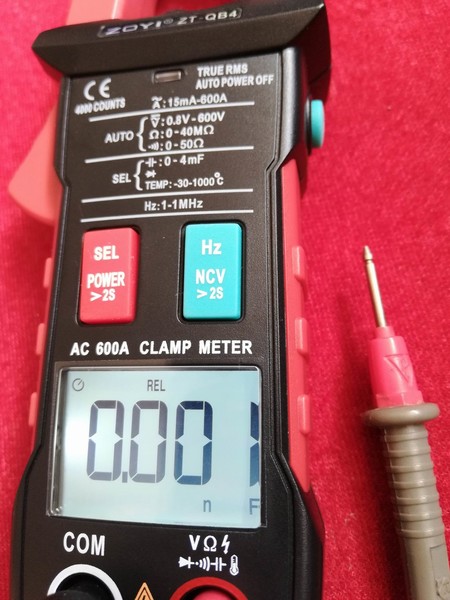

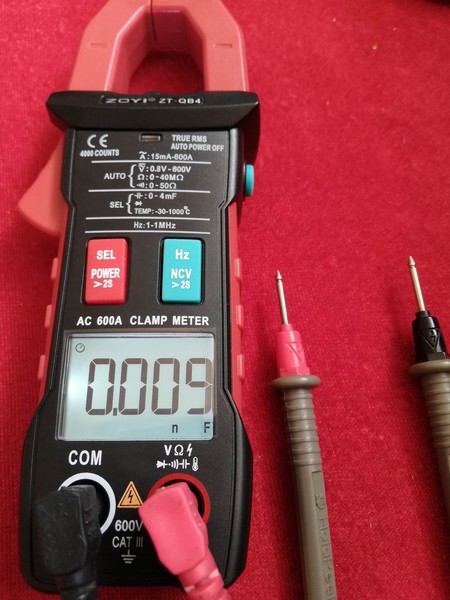

电容档，轻触右侧圆按钮可进行清零。

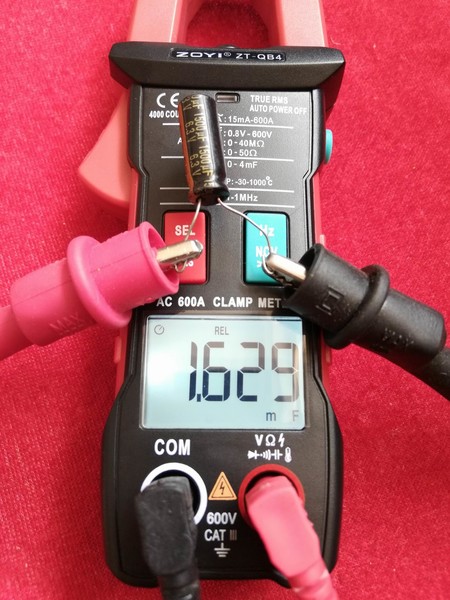

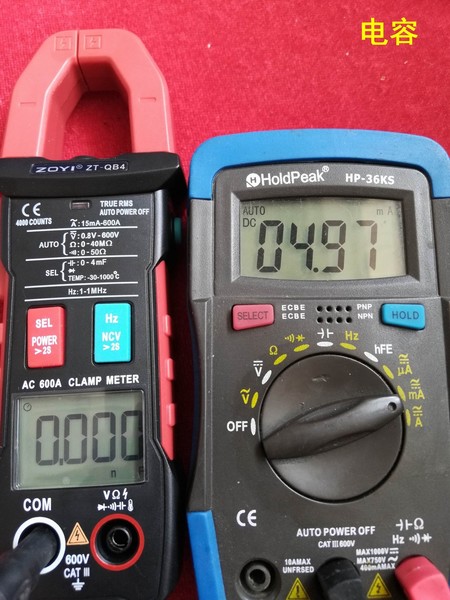

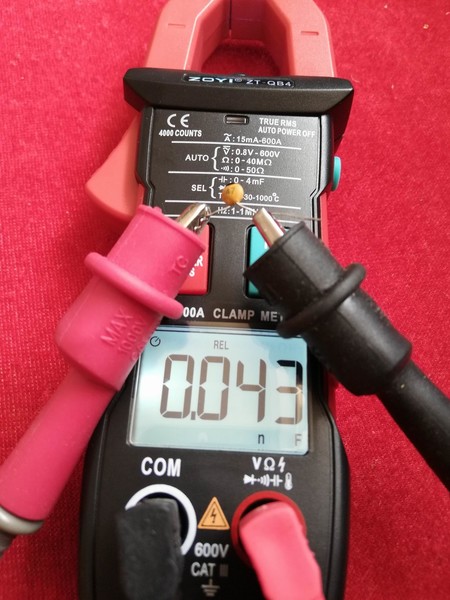

清零后测量47pF瓷片电容的测量结果：43pF。虽然不一定多么精确，但也具备参考价值。不像其他很多万用表的电容档
因没有清零功能，而将扣除底数设置得过大，导致测量小于100pF电容时存在较大误差，显示值比实际小很多，40pF以下容量甚至直接显示0。


测量小容量电容速度比较快，测量大容量电容时速度稍慢，比如1500μF电容需要好几秒才能有读数。
另外，电容档不像其他同类产品可以测量99.99mF，而最高只能测量4mF，稍嫌小些。

4、温度测量

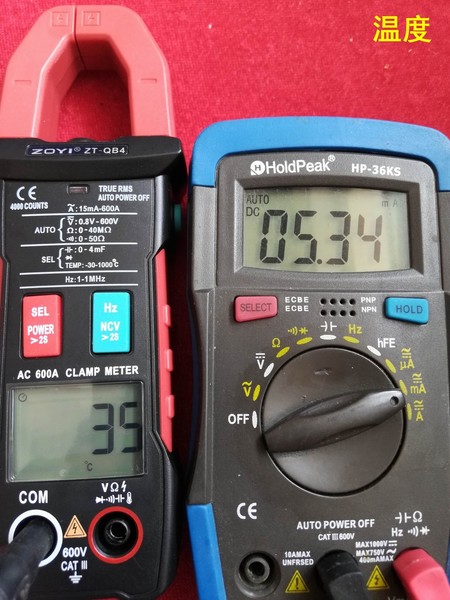

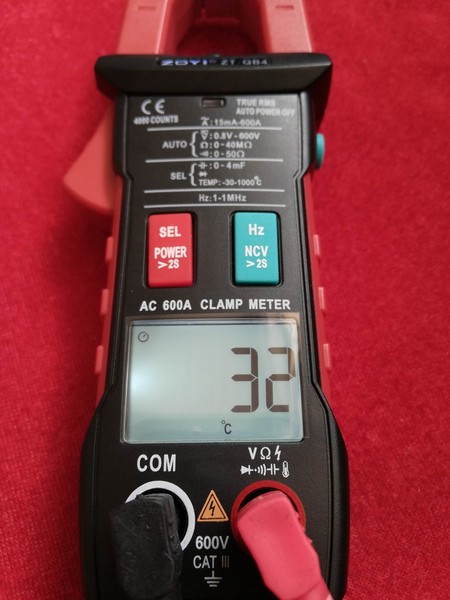

切换到温度档不用插探头也可以直接显示环境温度。

5、频率测量

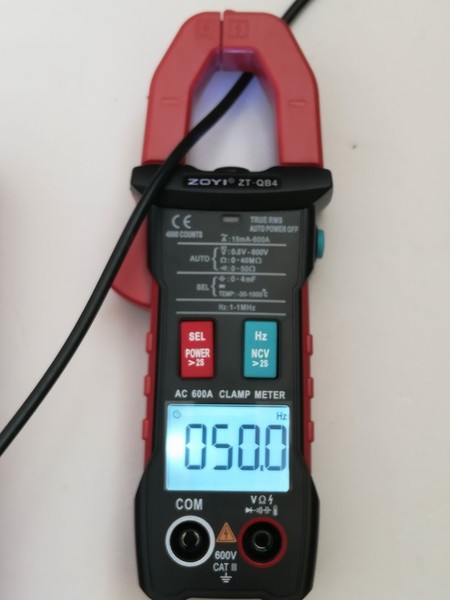

在电流档、AUTO档均可以直接按面板右边蓝色按钮切换到频率测量功能

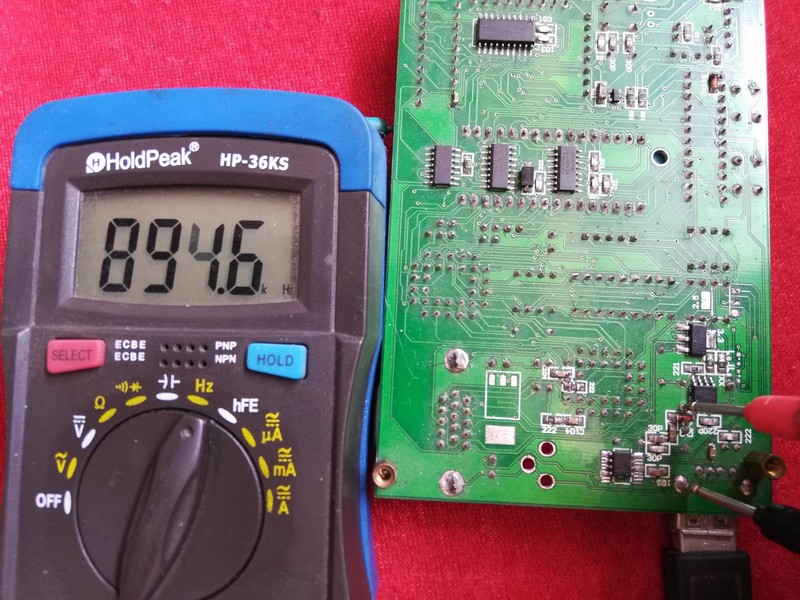

比较遗憾，900KHz已经无法正常读数了。

6、电流测量

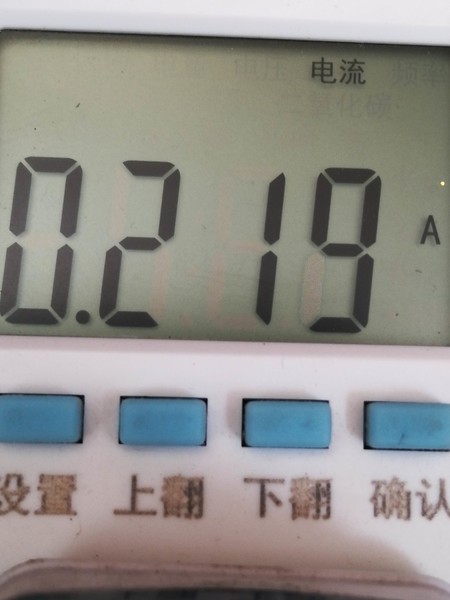

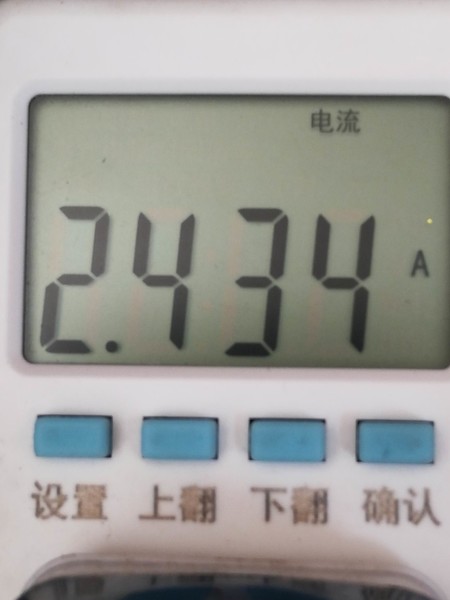

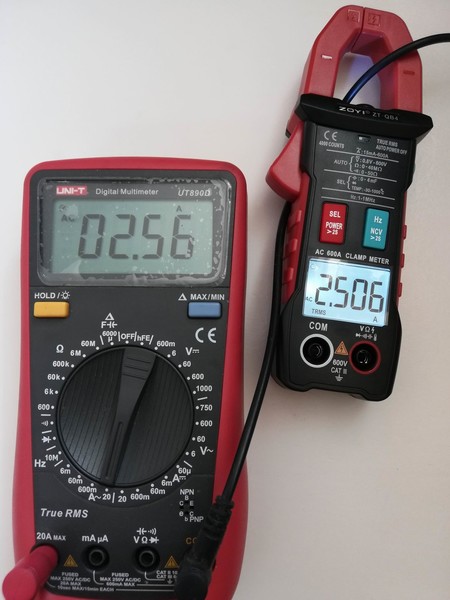

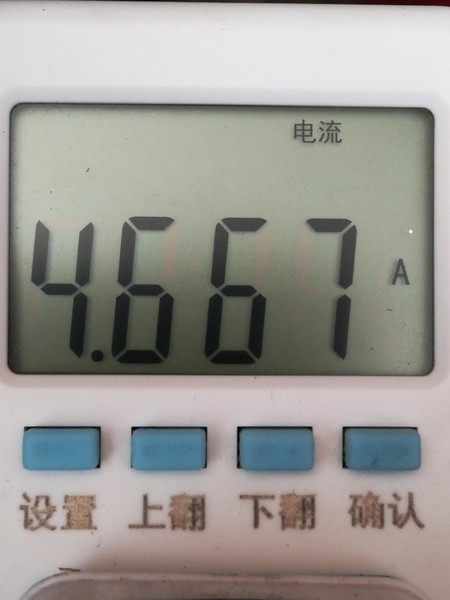

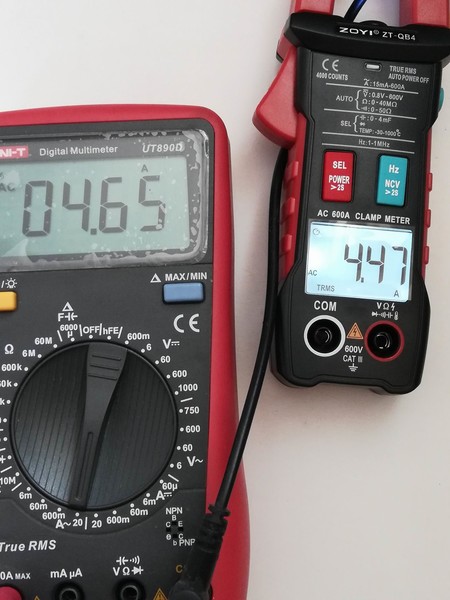

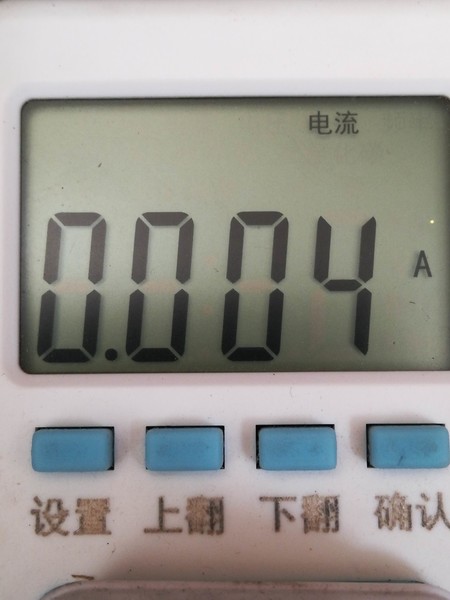

测量1KW功率的热吹风工作时的电流，与UT890D和功率插座的对比。


测量500W功率的热吹风工作时的电流，与UT890D和功率插座的对比。

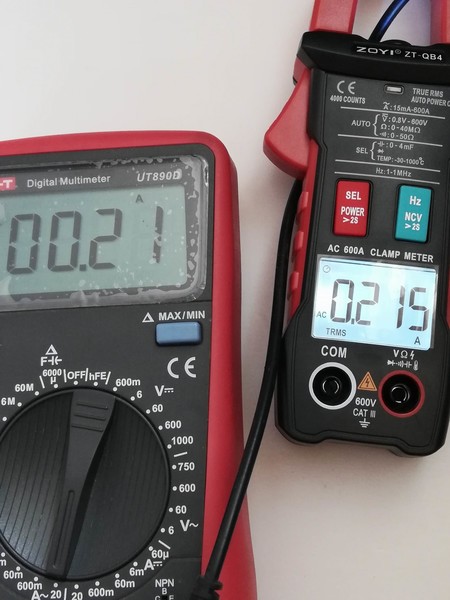

测量40W功率的电热发夹工作时的电流，与UT890D和功率插座的对比。

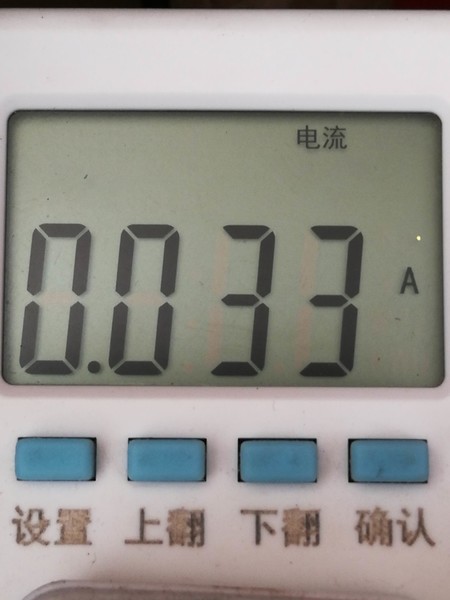

测量手机充电时充电器的工作电流，与UT890D和功率插座的对比。

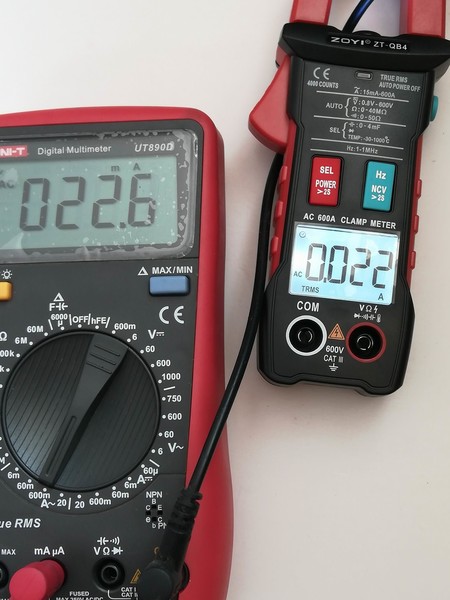

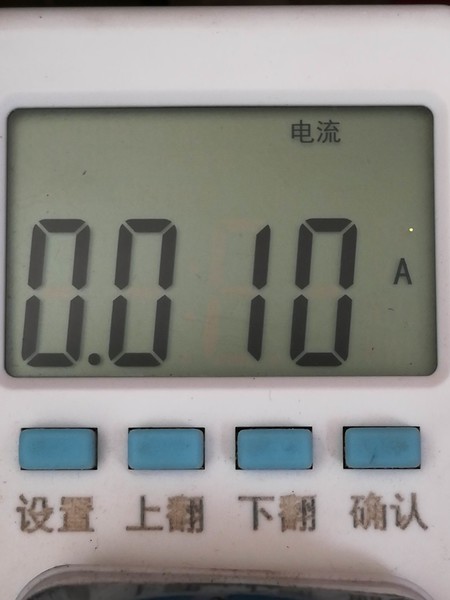

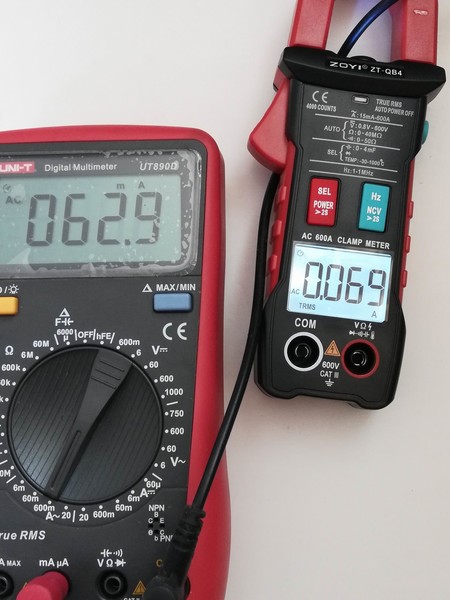

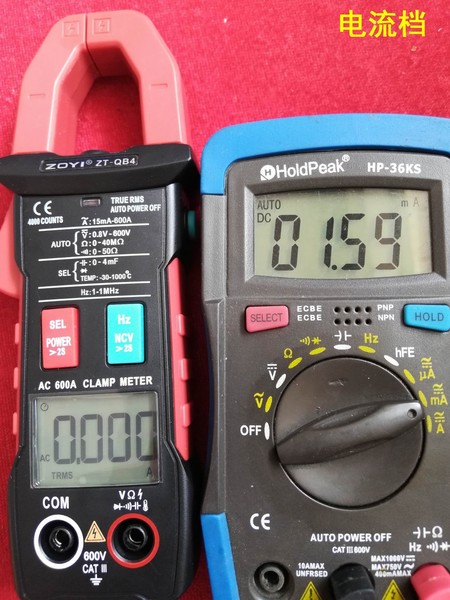

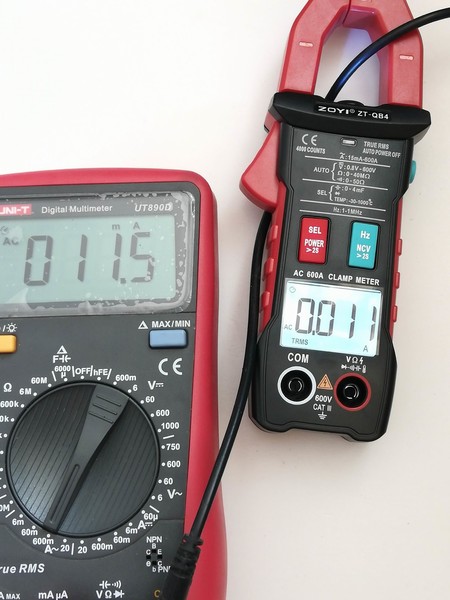

测量充电器空置时的工作电流，与UT890D和功率插座的对比。需要注意的是，此时电流仅仅只有11mA，已经小于电流档标称的最小15mA测量值。


二、功耗、内阻

1、工作电流


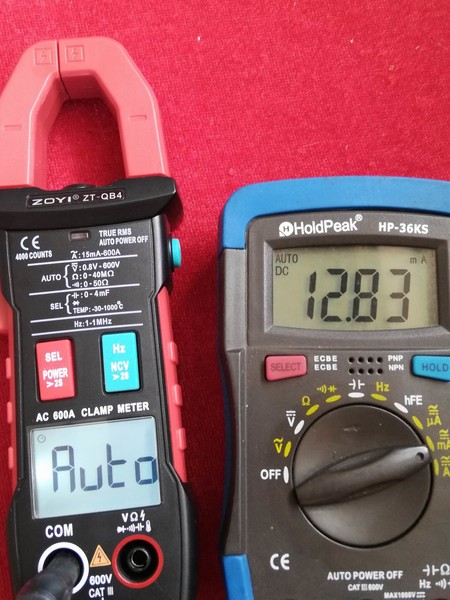

各种测量模式的待机（工作）电流。

让人不解的是，最常用的Auto模式工作电流会比电流模式高好几倍，据说和使用的光耦有关。那为何不换用功耗比较低的元件呢？比如其他同类产品常用的松下AQV259A MOSFET输出光电耦合器（整机电流最多也才3.5mA左右，哪像这个超过5mA）。

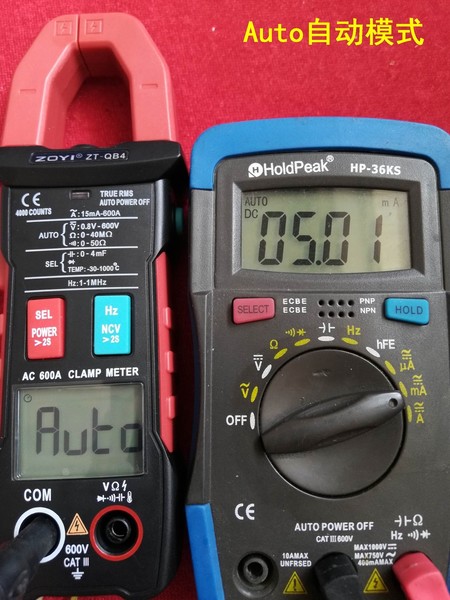

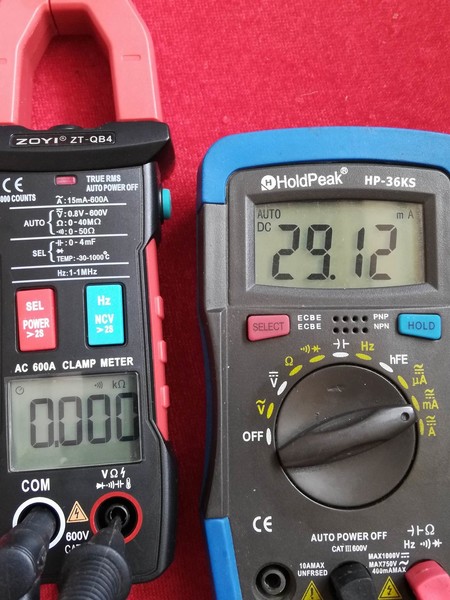

蜂鸣器长鸣时、红色指示灯点亮时电流。


同时点亮屏幕背光和前置照明LED时的电流。


蜂鸣器长鸣，并同时点亮屏幕背光和前置照明LED时的电流。

蜂鸣器的工作电流似乎有点偏大，看样子在不影响声音的情况下还有降低的空间。

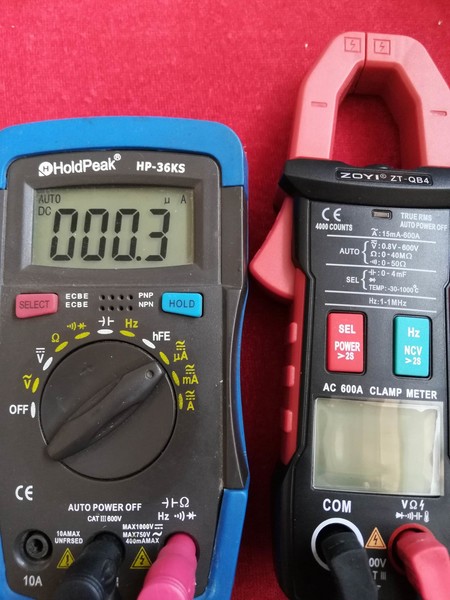

在插入表笔（非电流测量模式）时，关机后的待机电流约0.3μA。

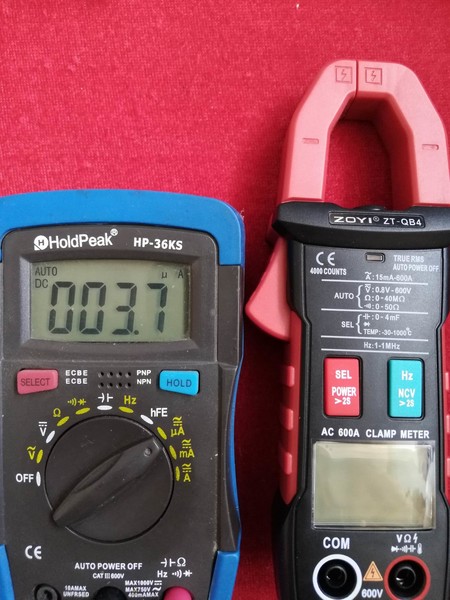

在不插入表笔（电流测量模式）时，关机后的待机电流约3.7μA。

让人困惑不解的是，两种测量模式关机后待机电流竟然可以相差10倍。

2、开路电压、模式转换电压以及内阻

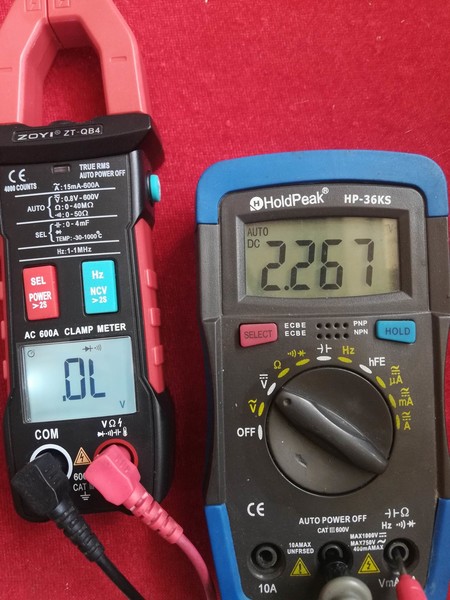

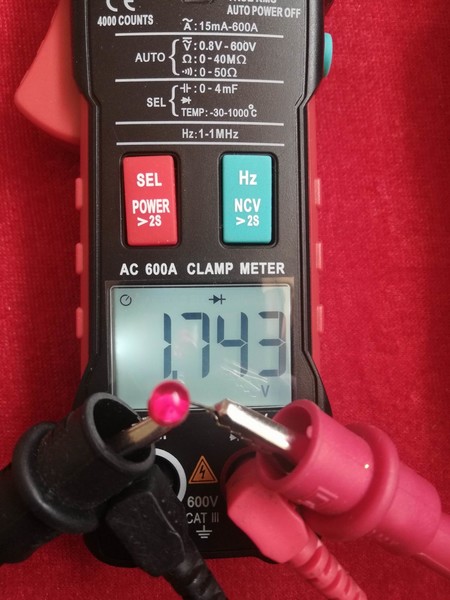

二极管档的开路电压约2.2V，点亮LED没有问题，只不过电流偏小，导致led亮度很低。

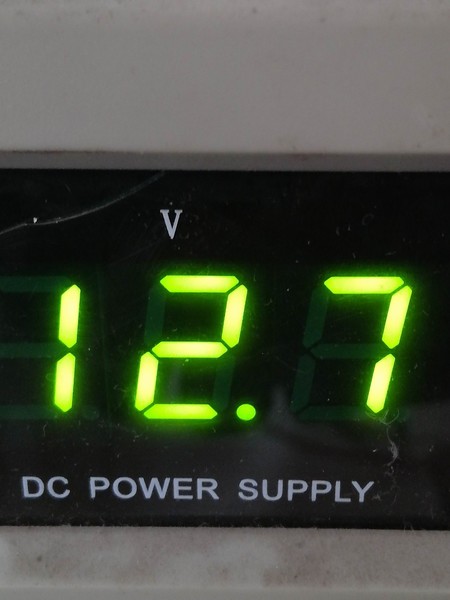

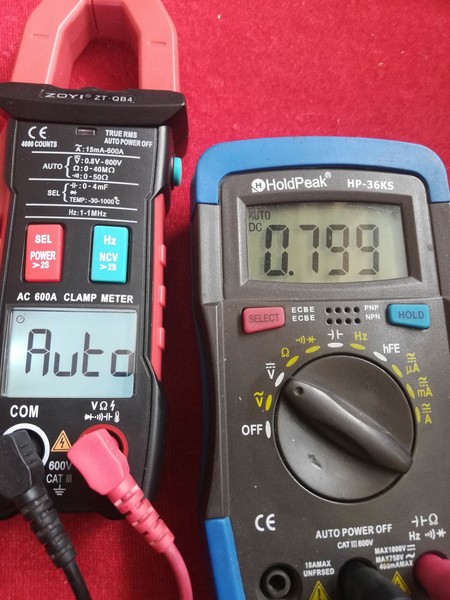

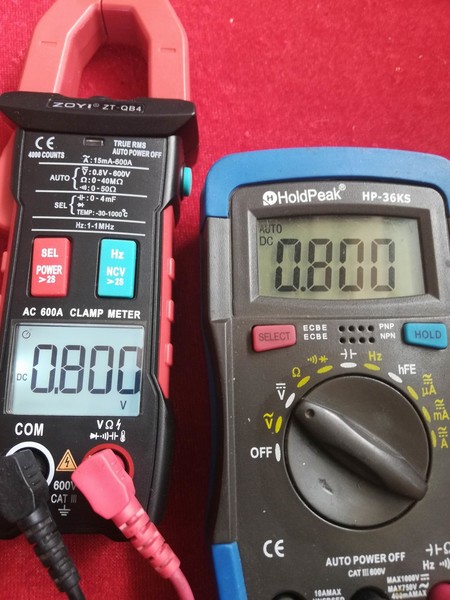

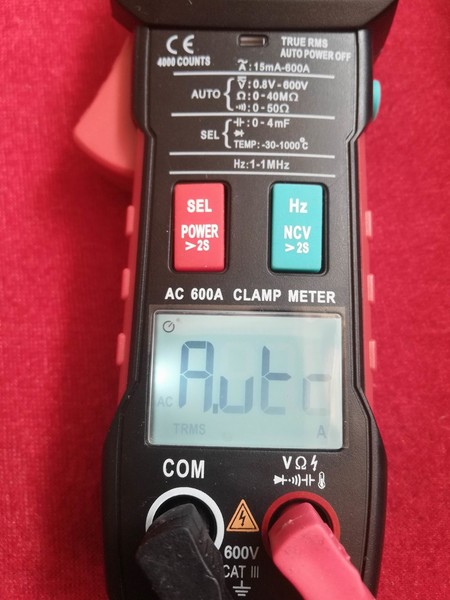

自动模式下会根据测量电压高低自动切换电压和电阻测量，一般会有一个转换电压值，低于此值会自动切换为电阻测量了，高于此值会自动切换为电压测量。用可调电源逐渐降低电压，发现转换电压为0.8V（由高至低的转换电压），低于此电压即自动切换为Auto（电阻）测量模式。由此可知，此表的电压门槛大约为0.8V左右，不太方便测量低电压。


用串联法测得的电压档的内阻，大约0.9MΩ（串联的万用表内阻为10MΩ左右）。

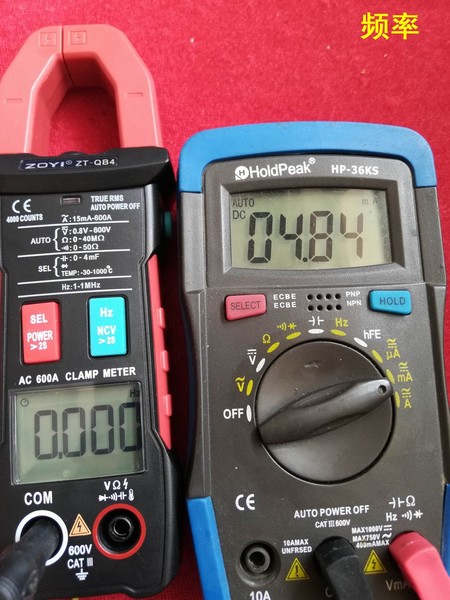

用串联法测得的频率档的内阻，大约2.7MΩ。

三、疑似存在的bug

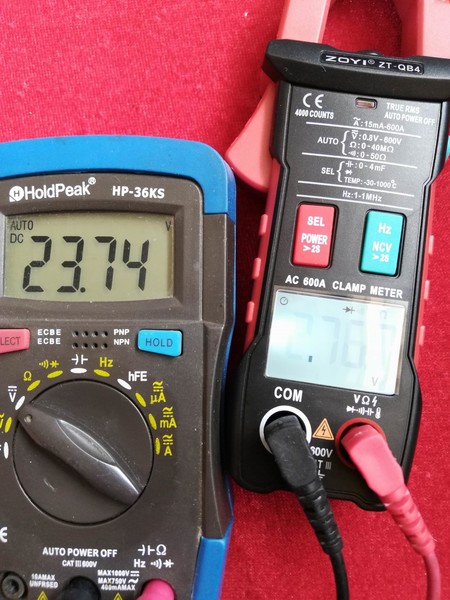

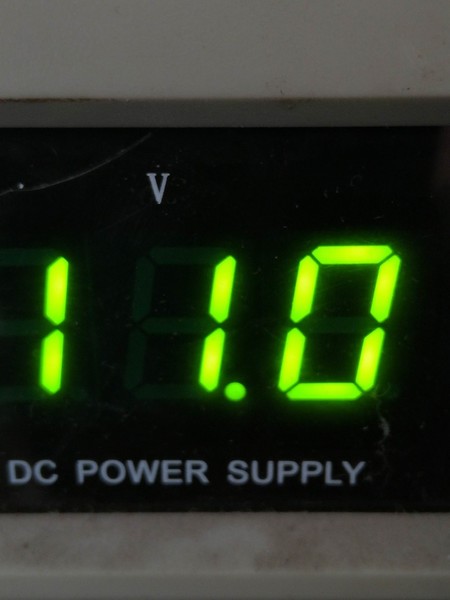

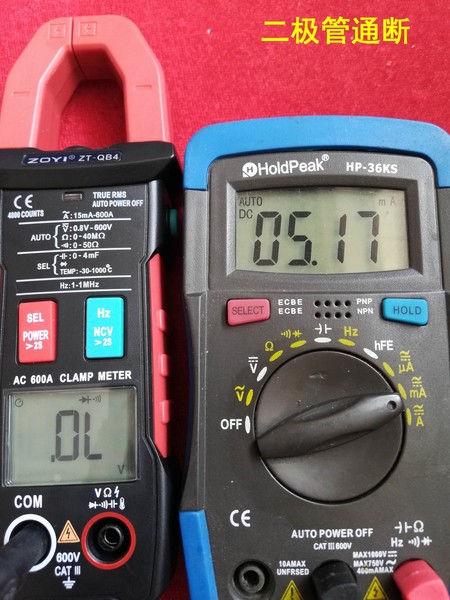

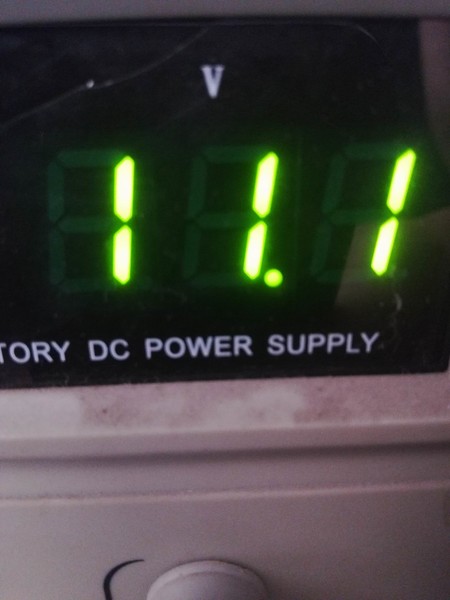

1、二极管通断档测量超过11V左右的电压时会显示无意义数值、蜂鸣器会滴滴响起且红色指示灯闪烁。难道不是应该显示OL或自动切换为Auto（电压）测量模式吗？

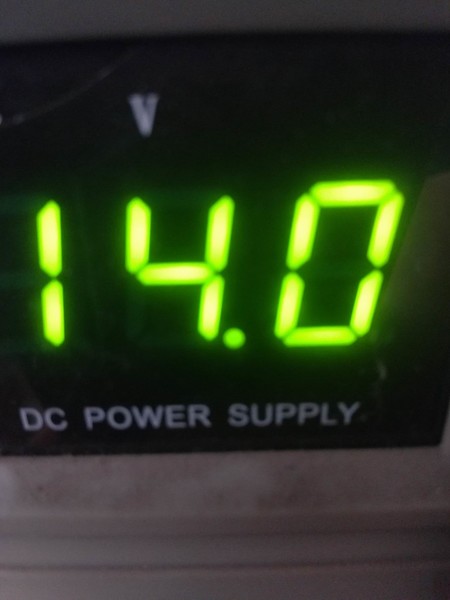

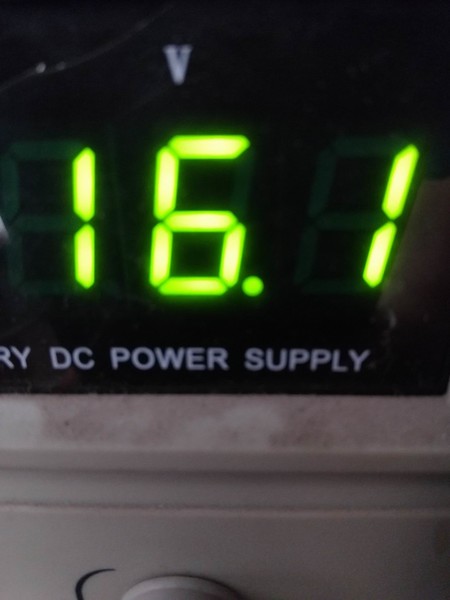

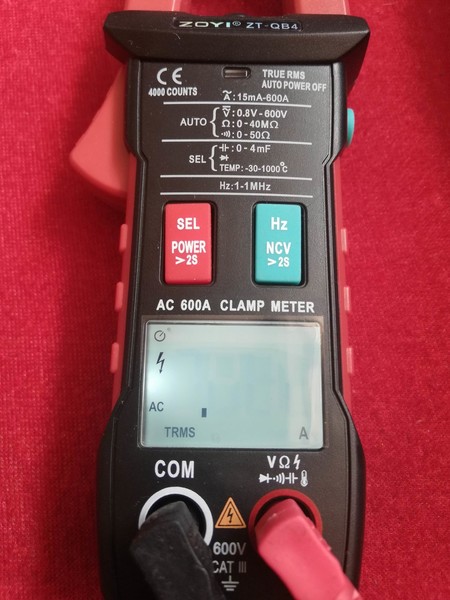

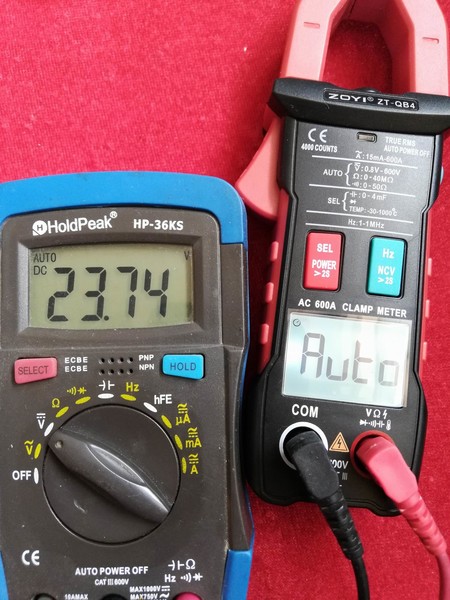

2、如果在Auto模式下测量超过13.6V的电压的同时，按红色“sel”模式切换按钮逐个切换二极管通断、电容、摄氏温度、华氏温度后再切换回Auto模式，屏幕会显示无意义数值、蜂鸣器会滴滴响起且红色指示灯闪烁。此时即使长按“sel”按钮关机再开机，问题依然不变。只有将表笔断开才会恢复正常。



后记：因为材料众多、发帖仓促，加之水平有限，文章内容难免存在错误和不足，请各位仪友多多包涵并随时指正！
