测试M1万用表mV档，发现问题及解决方案

wgh1027 · 发表于 2019-7-19 00:04:46

用M1万用表mV档测量电压，左边的219用电压档与M1表并联做参照，下面是测量结果。

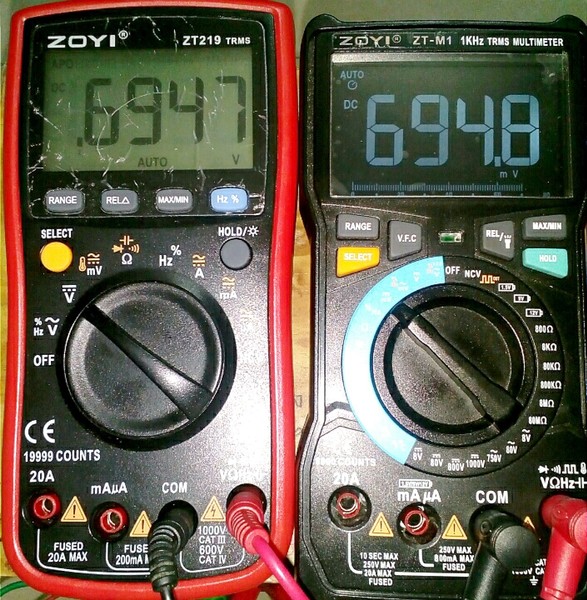

测量几百mV的电压正常显示

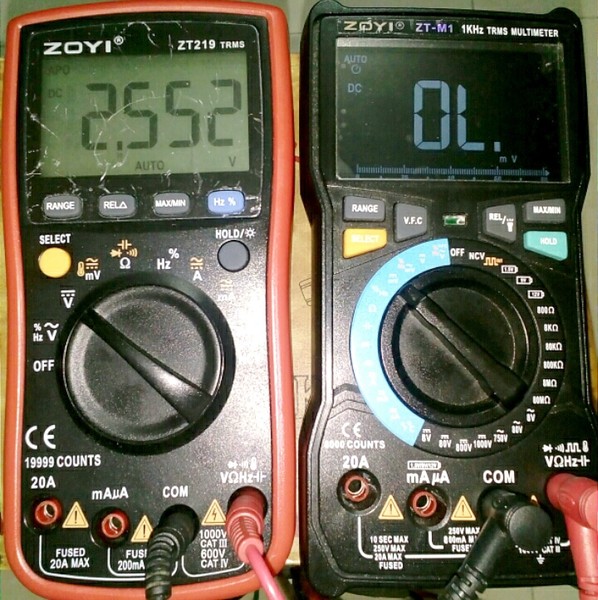

超量程后会显示OL，到2.5V还是OL，没毛病。

超过2.5V以后就不是显示OL而是一些比较低的数值，而且有些本来是正数反而变成负数了。

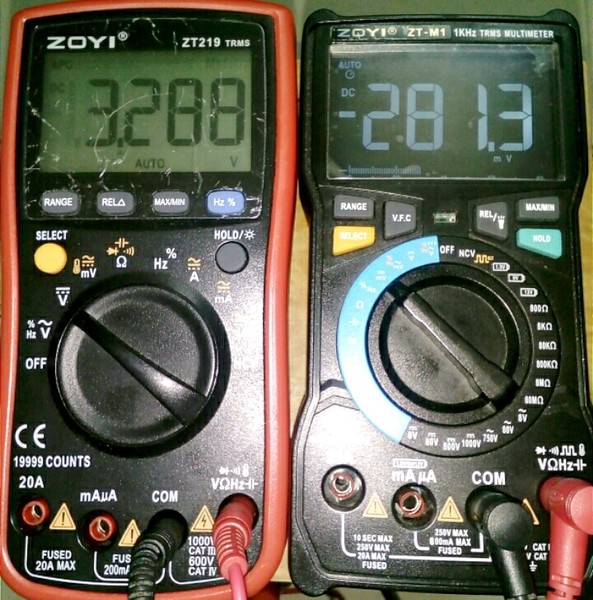

测量3.2V，M1显示-281mV。

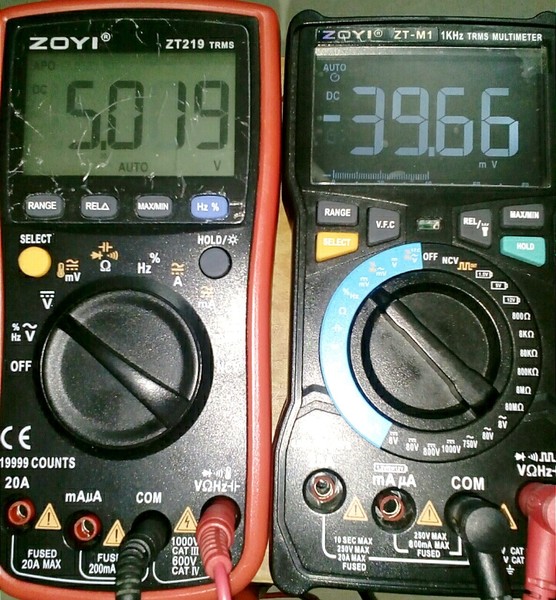

测量5V电压，显示-39mV

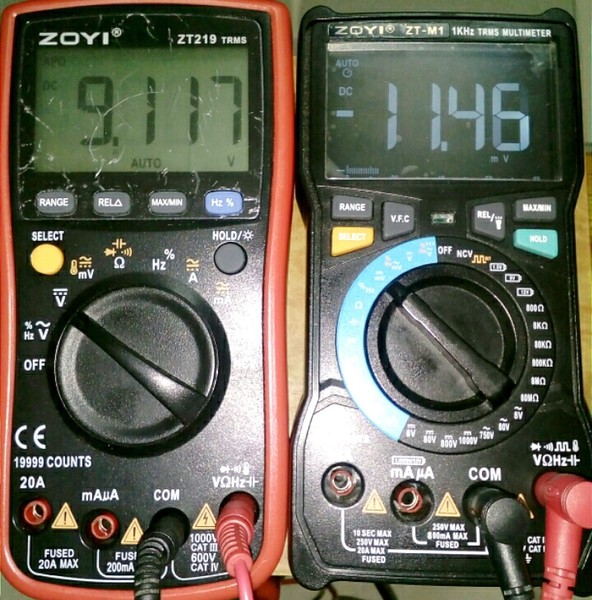

测量9V，M1显示-11mV

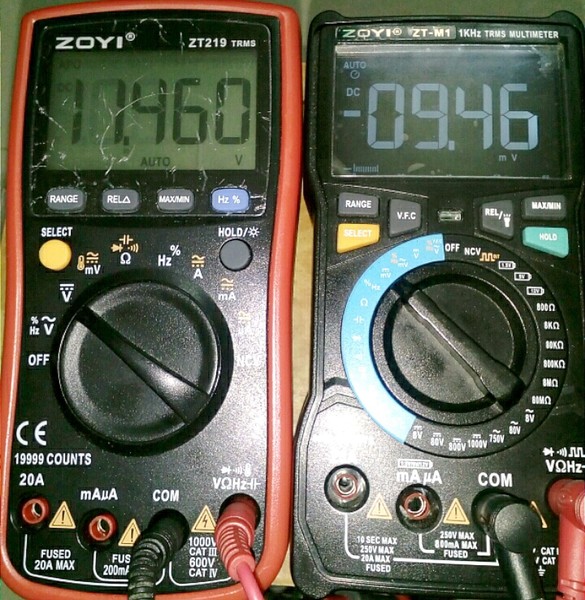

11V变为-9mV

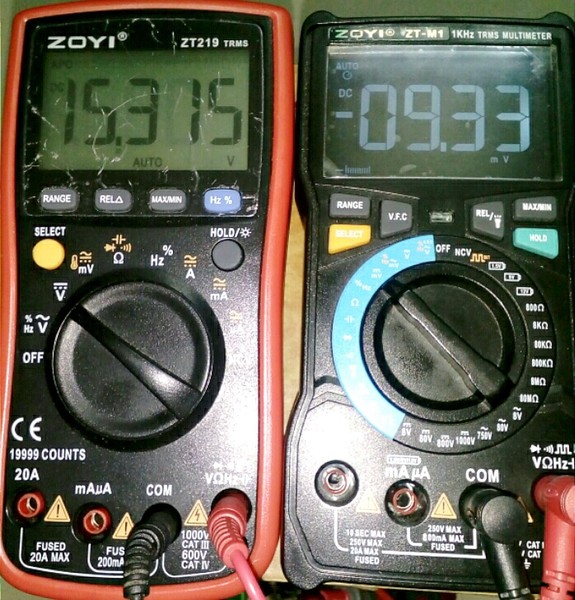

15V时还是-9V

经过测试发现M1万用表mV档有bug，测量超过2.5V的电压会显示异常数值，通常是电压越高显示数绝对值会越低，在使用上会造成很大困扰。这个是0660芯片的固有缺陷所致，其实这个问题在芯片说明书里面就有解决方案了，就是增加一个100K的电阻而已，不知道什么原因仪表厂家就是没有采用。

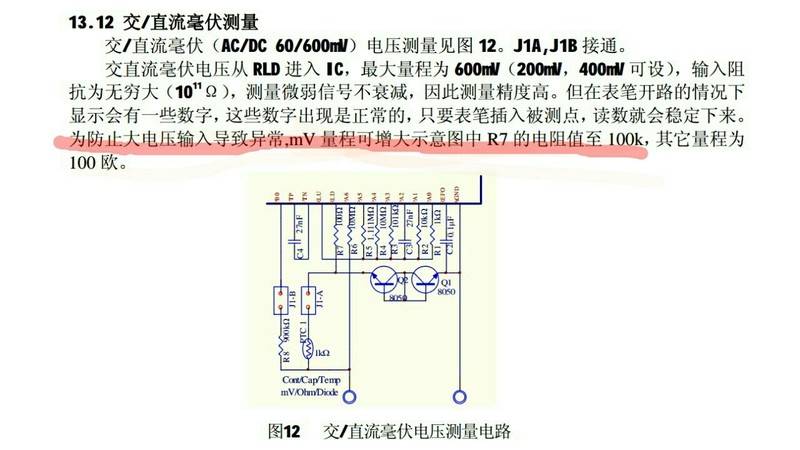

0660芯片手册早就有解决mV档输入大电压导致测量异常的解决方案，就是在mV档将R7增大到100K。
0660芯片手册如是说:

jltzmy · 发表于 2019-7-19 01:48:22

量产的产品，厂家也能犯这种错误，晕

勇闯沙滩 · 发表于 2019-7-19 06:05:55

表到手就这样？怎么才发现。

chen131578 · 发表于 2019-7-19 06:18:41

不过象楼主这样用的也不多。一般用在1V以下。

勇闯沙滩 · 发表于 2019-7-19 06:23:45

jltzmy 发表于 2019-7-19 01:48
量产的产品，厂家也能犯这种错误，晕

楼主已多次改这表，然后---------。

fankai · 发表于 2019-7-19 06:54:26

这种情况我已反映过，在第二批次表已改过了没有这种情况了

aping365 · 发表于 2019-7-19 07:03:10

把量程改回芯片默认的5999有惊喜。

jtszwj · 发表于 2019-7-19 09:09:17

谢谢分享

人艰不拆 · 发表于 2019-7-19 09:20:54

没注意，有空测测我的zt109

kyhwhb · 发表于 2019-7-19 10:48:00

没试过，谢谢分享！
