测试一下M1的频率输出精度

wgsd · 发表于 2019-7-24 13:08:57

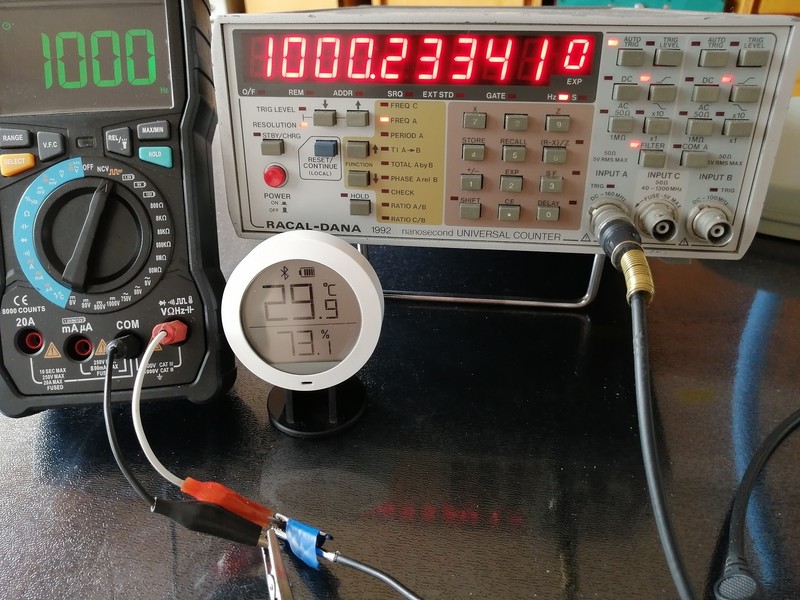

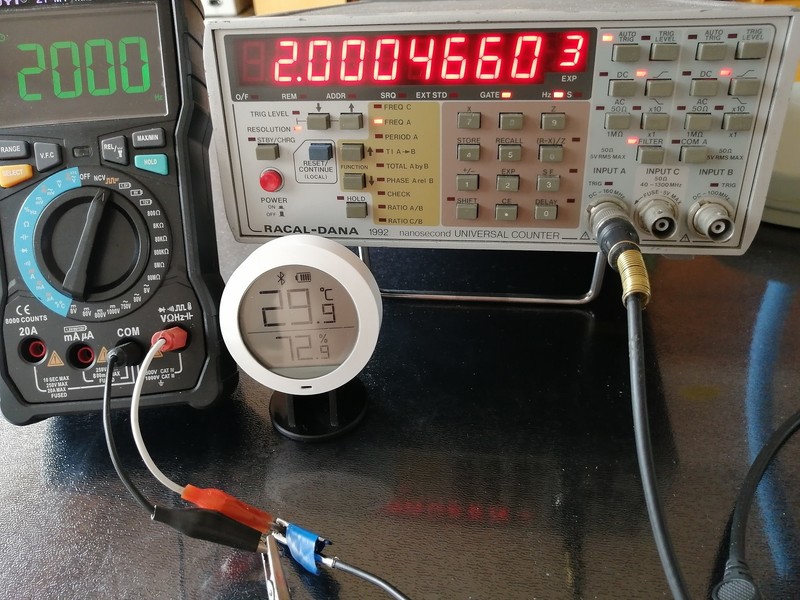

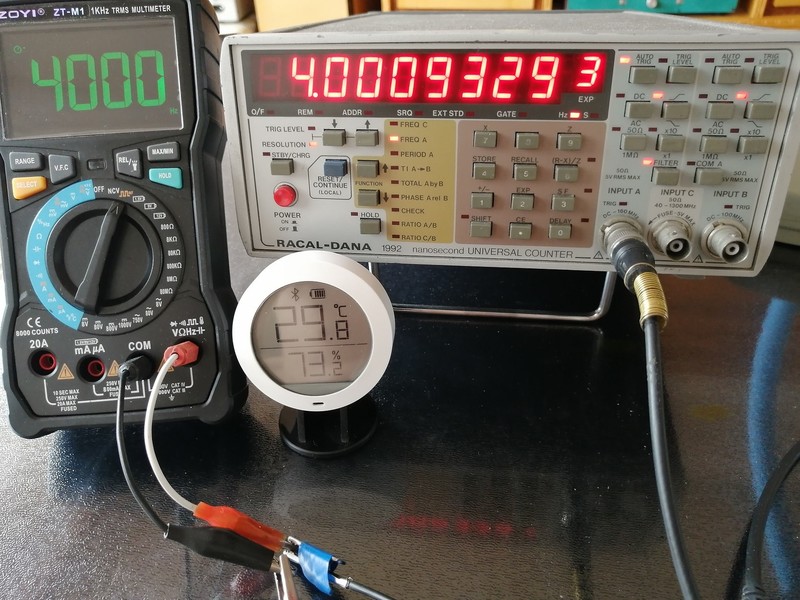

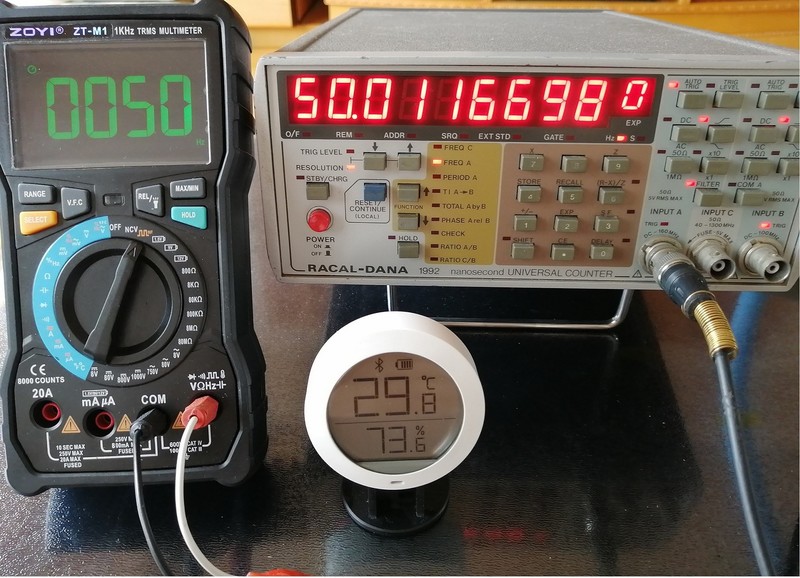

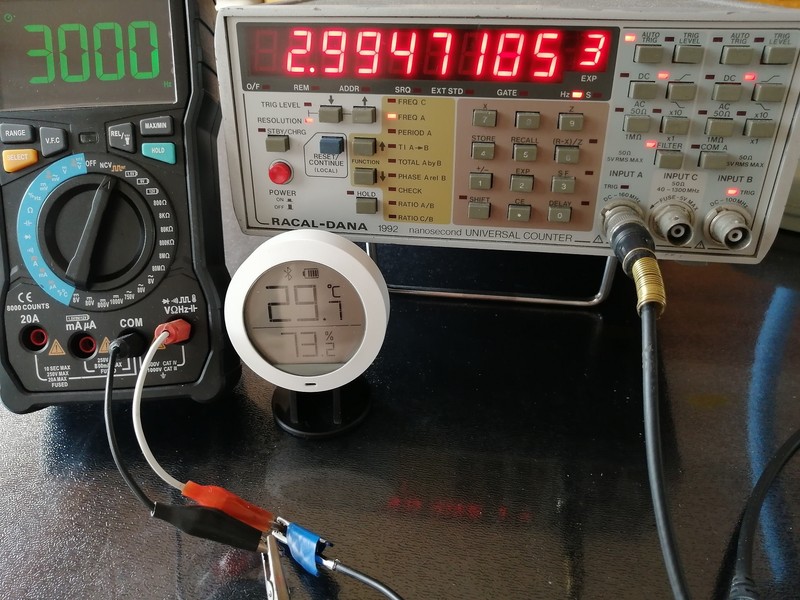

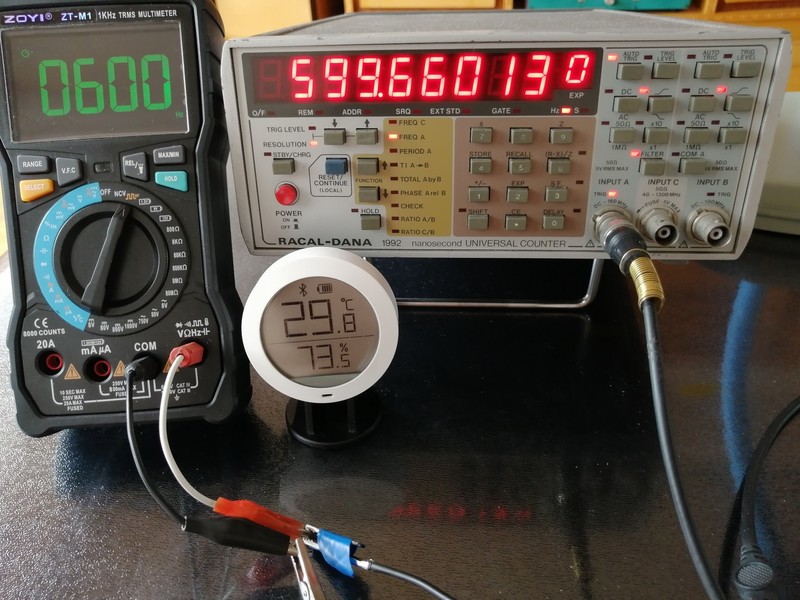

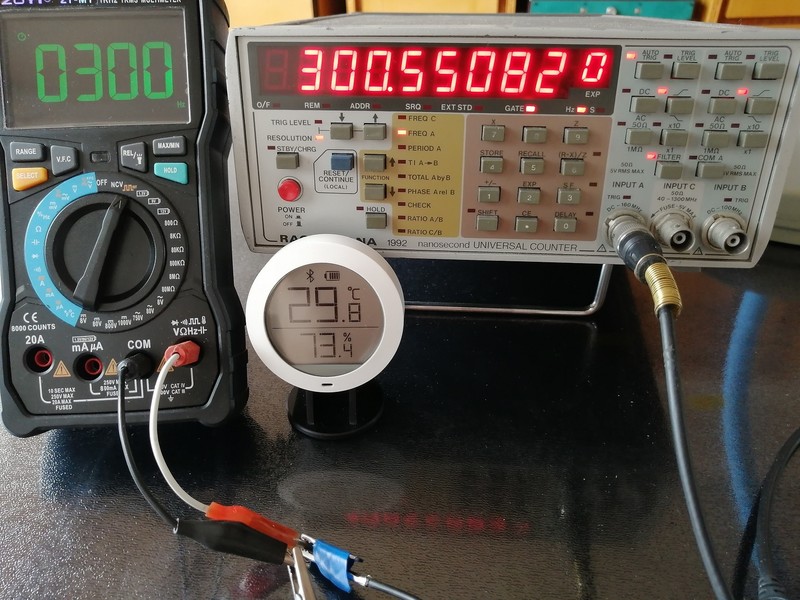

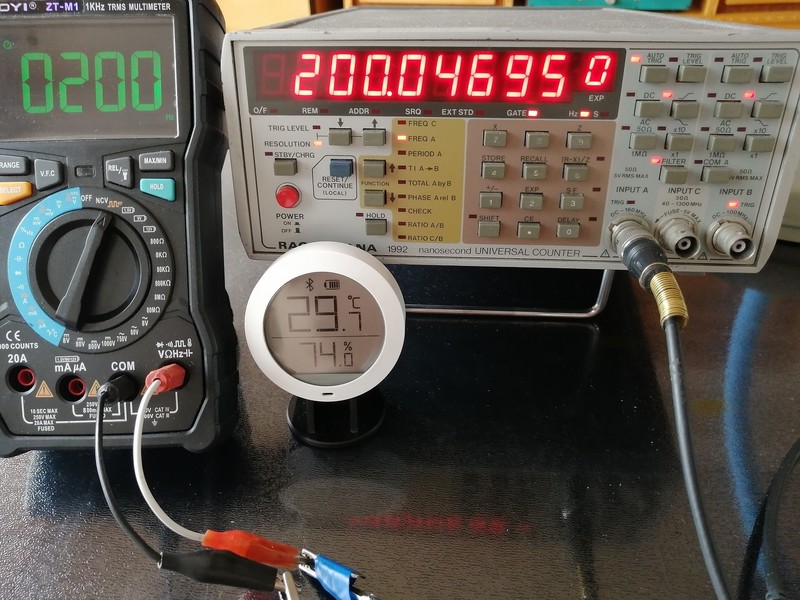

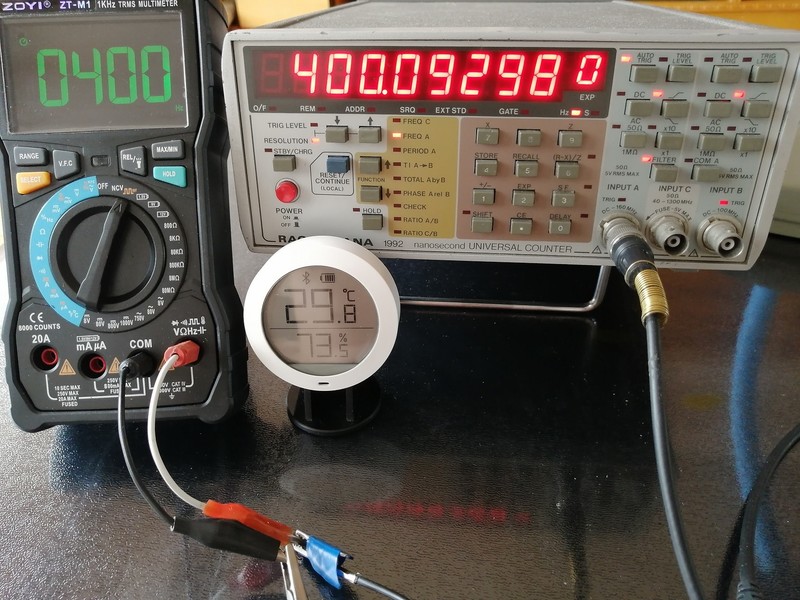

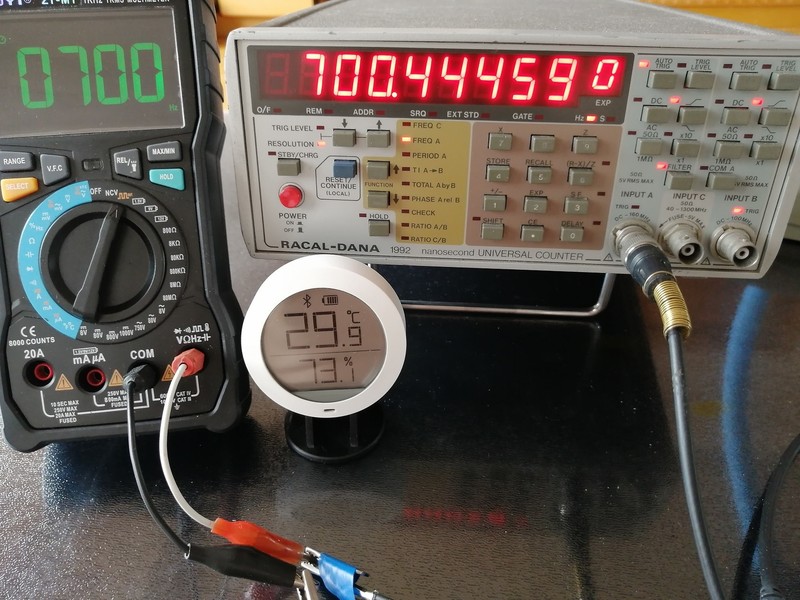

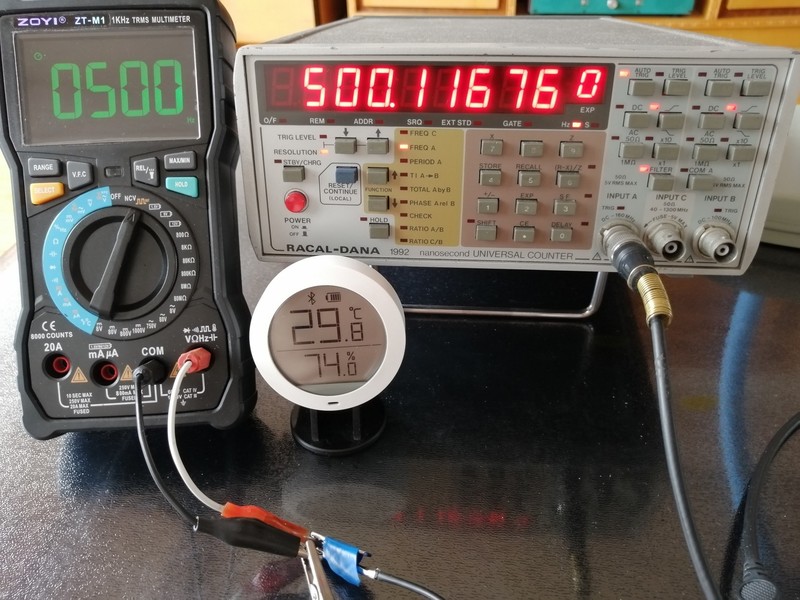

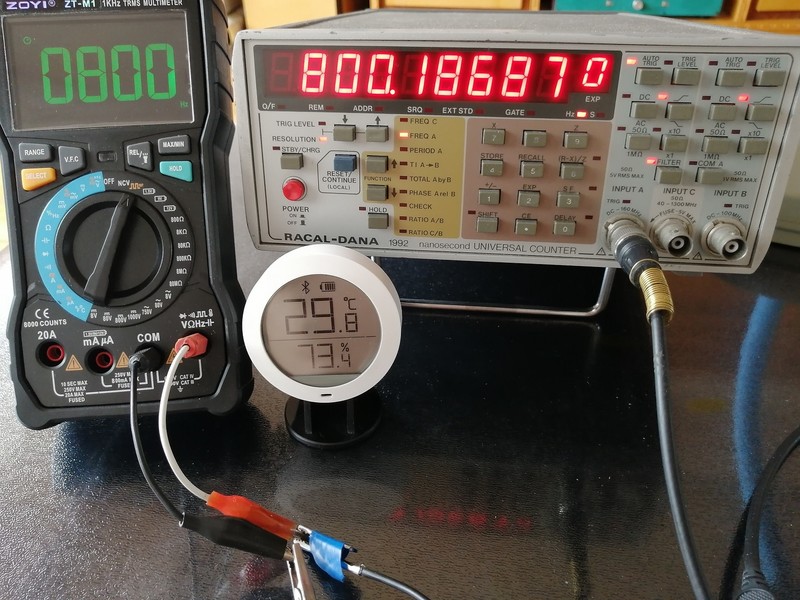

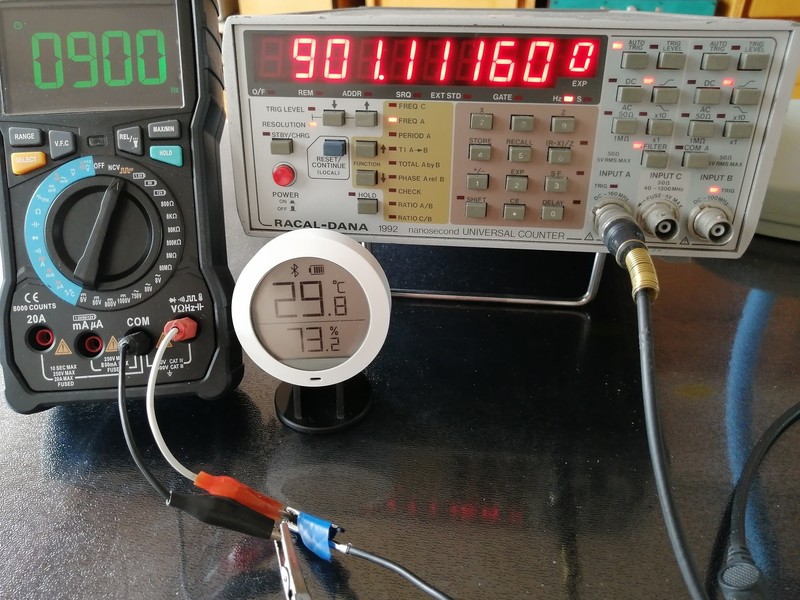

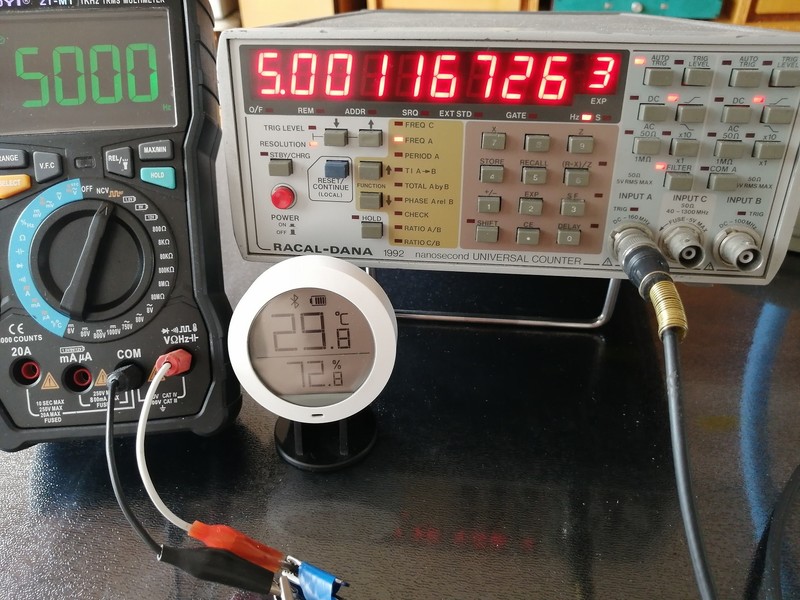

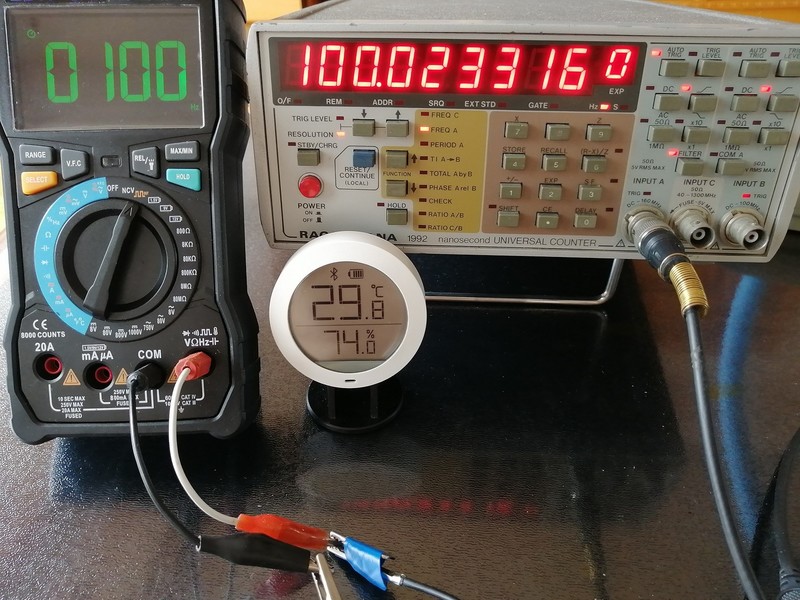

M1有个简单的频率输出功能，今天测试了一下，看看频率精度如何。因为厂家没有给出指标值，测试结果误差最大值小于等于0.2%。附几张图供参考。

kyhwhb · 发表于 2019-7-24 14:38:52

右侧什么设备，显示小数点后有那么多位!

wgsd · 发表于 2019-7-24 14:45:27

巍巍兴安发表于 2019-7-24 14:38
右侧什么设备，显示小数点后有那么多位!

纳秒入门级的频率计。

白不分 · 发表于 2019-7-24 16:08:07

谢谢分享。

勇闯沙滩 · 发表于 2019-7-24 18:52:44

研究的很细，望尘莫及呀。

zlmimg · 发表于 2019-7-24 18:54:24

我用示波器看过，频率高点上升沿和占空比都不漂亮

fslichong · 发表于 2019-7-24 20:39:01

频率计漂亮

星星123 · 发表于 2019-7-24 21:10:35

看对比测试图，这M1的频率输出精度还是很准的

wgsd · 发表于 2019-7-24 21:23:07

zlmimg 发表于 2019-7-24 18:54
我用示波器看过，频率高点上升沿和占空比都不漂亮

这个只能算是配给的，真不如一个晶振加数字集成搭建的简易发生器。
这个信号输出几KHz就像大刀了，上升沿和下降沿已经延时太大。
几百Hz能好点，但顶部很不干净，附加有明显的高频信号。

wgsd · 发表于 2019-7-24 21:25:16

勇闯沙滩发表于 2019-7-24 18:52
研究的很细，望尘莫及呀。

这个没什么价值，只是随手测测了。
