给M1万用表加个隔直电容

wgh1027 · 发表于 2019-7-27 13:21:44

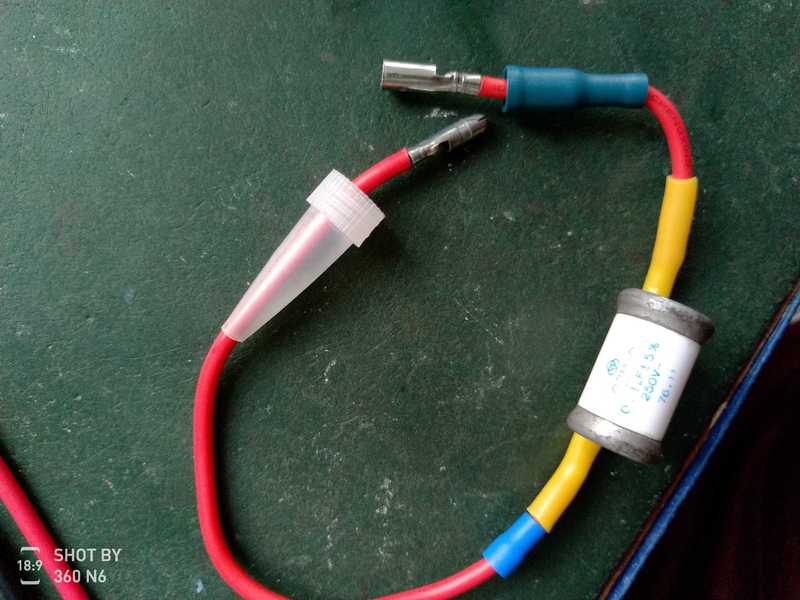

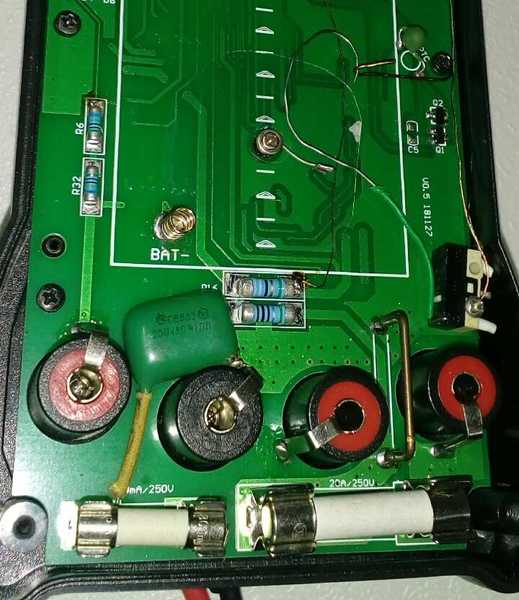

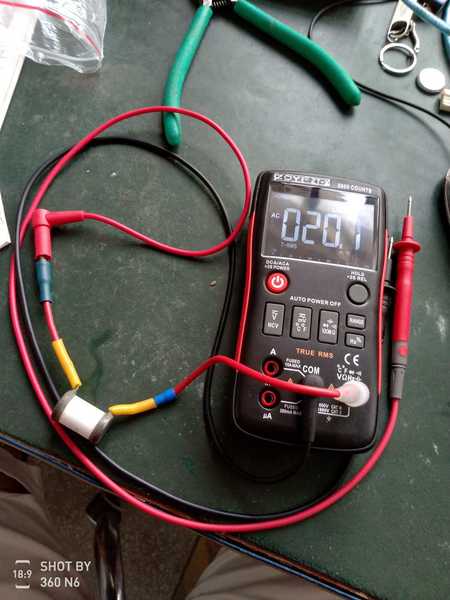

如图没有技术含量，就一个电容而已，加在com插口与mA插口之间，主要作用是测量带直流电压电路的频率，使用时黑表笔插mA孔，红表笔还是在原电压孔上。

就就一个电容

测试图就不上了，大家比我还懂。

勇闯沙滩 · 发表于 2019-7-27 15:21:48

善于研究，改进电路，这是增加功能了？

人艰不拆 · 发表于 2019-7-27 16:50:30

哈哈。容易晕

SG830 · 发表于 2019-7-27 16:54:35

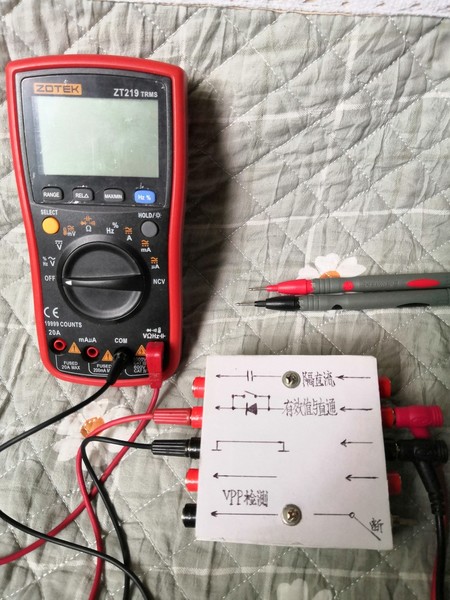

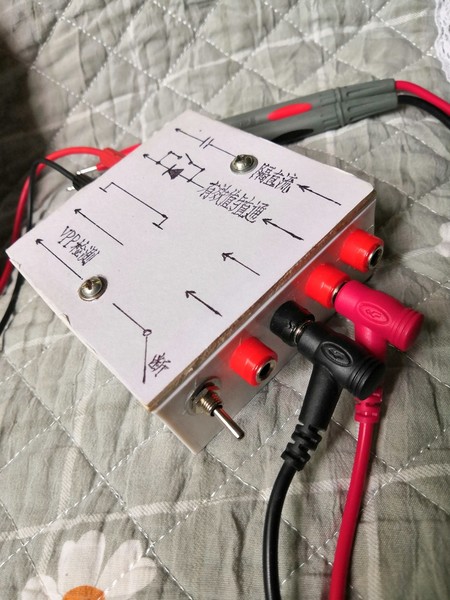

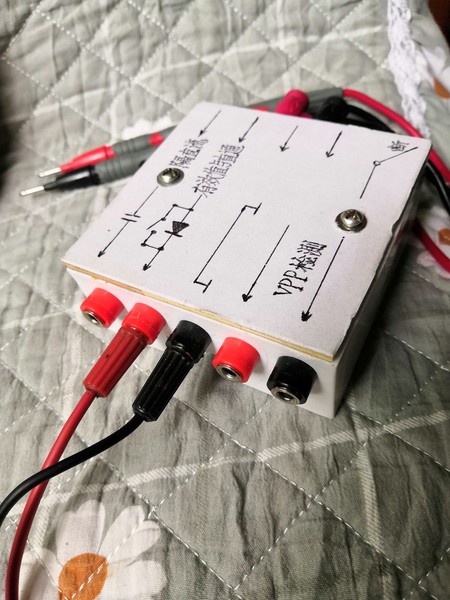

我做成外置的，要用才插上表笔线。

散淡021 · 发表于 2019-7-27 21:03:34

当年国内500的db档吧就是穿个电容，三和指针表大多都有这档。国内表不多见。
大家都是外面加个。
现在玩具表还得外面加个，还是实用的。

星星123 · 发表于 2019-7-27 22:51:51

不知道这样改是否影响表的其它功能，也认为外置的更合适些

wgh1027 · 发表于 2019-7-28 02:03:00

SG830 发表于 2019-7-27 16:54
我做成外置的，要用才插上表笔线。

你的表不是M1。

wgh1027 · 发表于 2019-7-28 02:06:14

散淡021 发表于 2019-7-27 21:03
当年国内500的db档吧就是穿个电容，三和指针表大多都有这档。国内表不多见。
大家都是外面加个。
现在玩具 ...

三和表有个output插口，其实就是串一个电容而已。

wgh1027 · 发表于 2019-7-28 02:24:08

星星123 发表于 2019-7-27 22:51
不知道这样改是否影响表的其它功能，也认为外置的更合适些

M1表mA插口只是在电流档和电池档跟内电路有联系之外，其它档都是悬空的。
要说影响的话大概只是对交流μA档有一定影响吧，影响大小就跟所加电容容量有关，容量越大对交流μA档的分流作用就越大的，所以这个电容取值不能太大，通常是几十n以下就行，这样子影响就非常有限。

wgh1027 · 发表于 2019-7-28 02:27:43

反正这个是M1的专属福利吧。
