HLW8012 单相多功能功率计量芯片

人艰不拆 · 发表于 2019-8-1 07:58:32

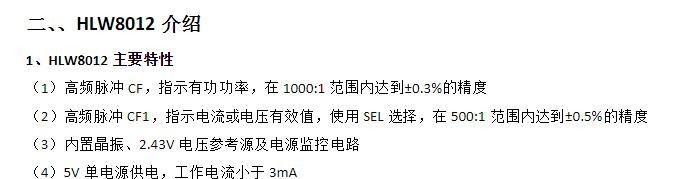

简介，详细大家自己查

下载附件

[color=rgb(153, 153, 153) !important]3 天前上传

做了个电路，电压，电流都有了，但是我懒得接线，只测了电压
模拟市电，50hz，其实我一般也不玩这个市电，所以功率计没有，
我主要是想看看它能不能计量直流电。

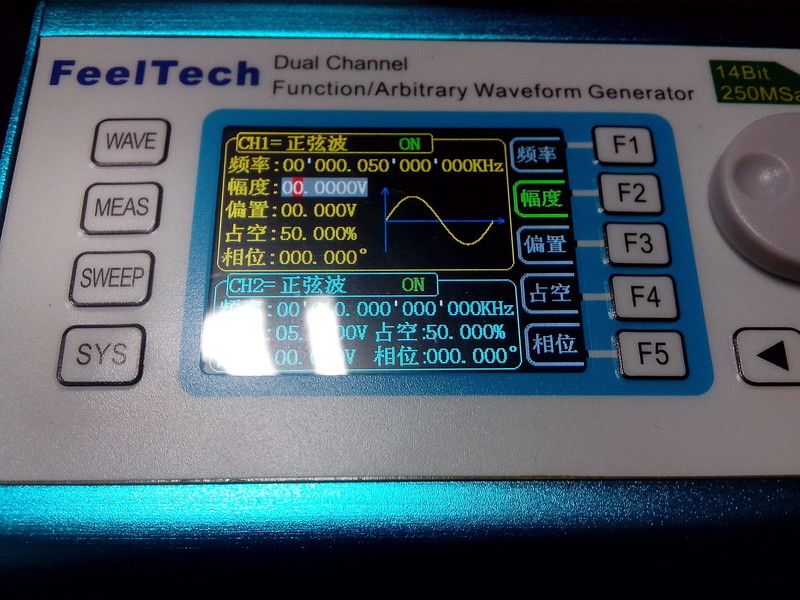

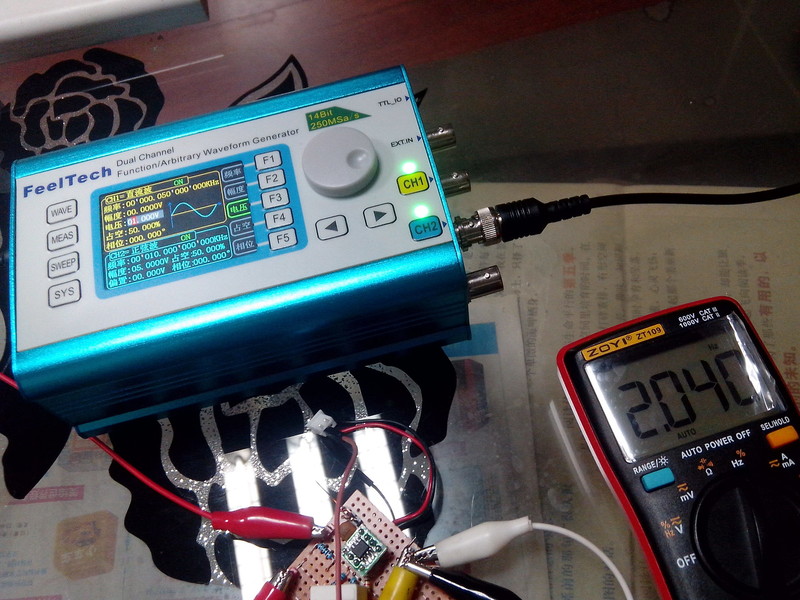

电压为0

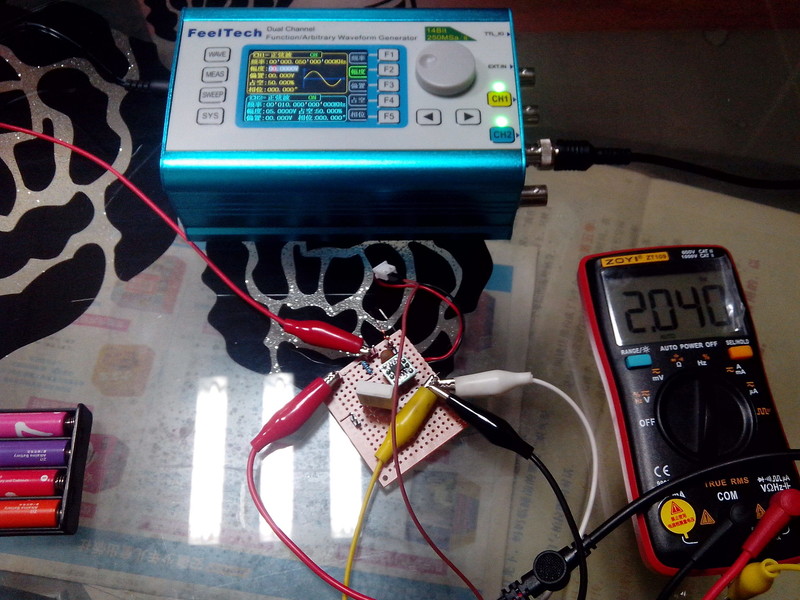

有一个底数，约2hz

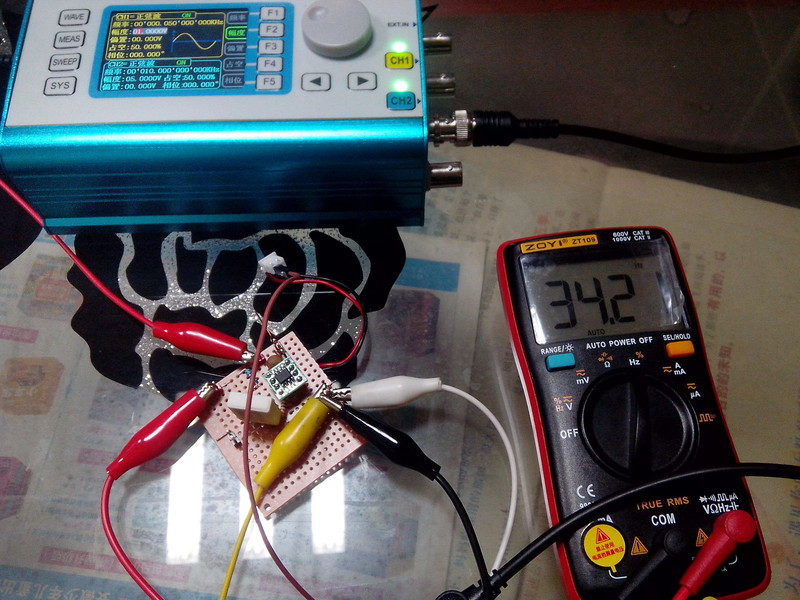

50hz，1v输入，输出频率34.21hz

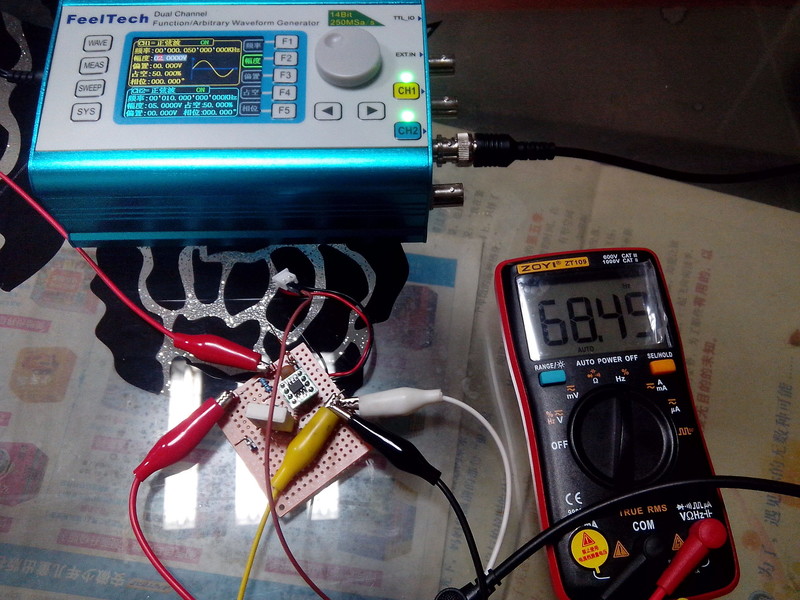

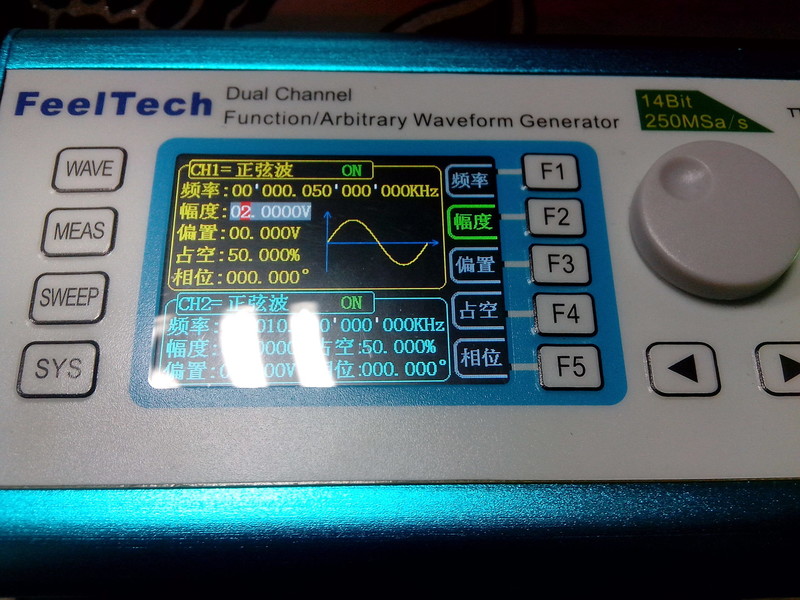

50hz，2v输入，输出频率368.49hz，基本是成比例的

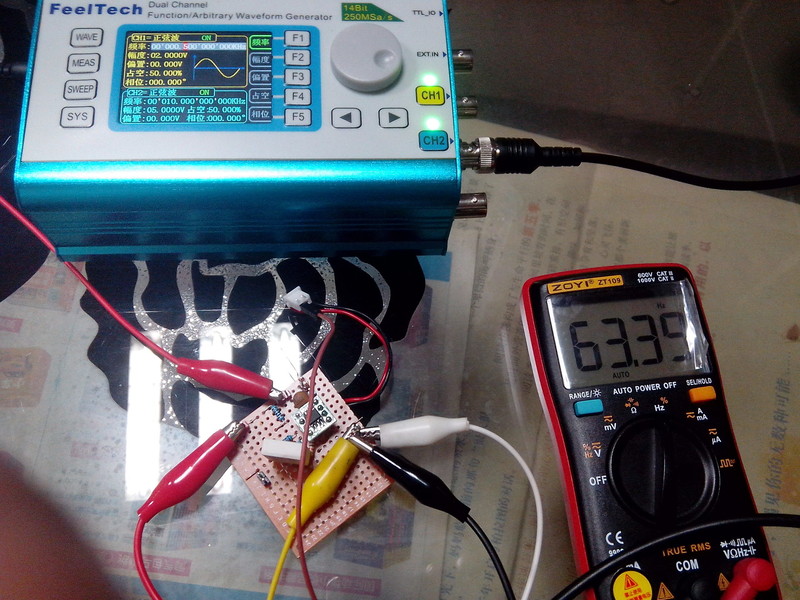

频率加大500hz，输出有些变化，看来不适合高频

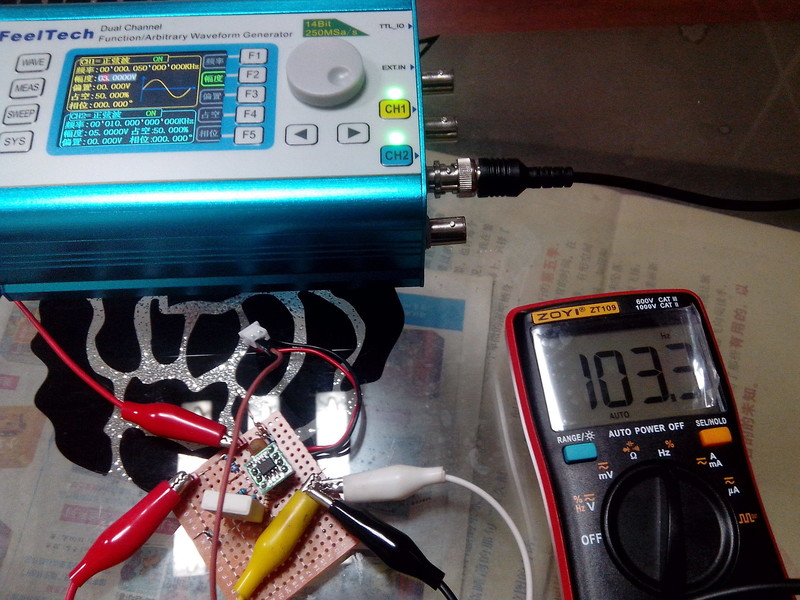

50hz，3v输入，输出频率103.3hz，基本也是成比例

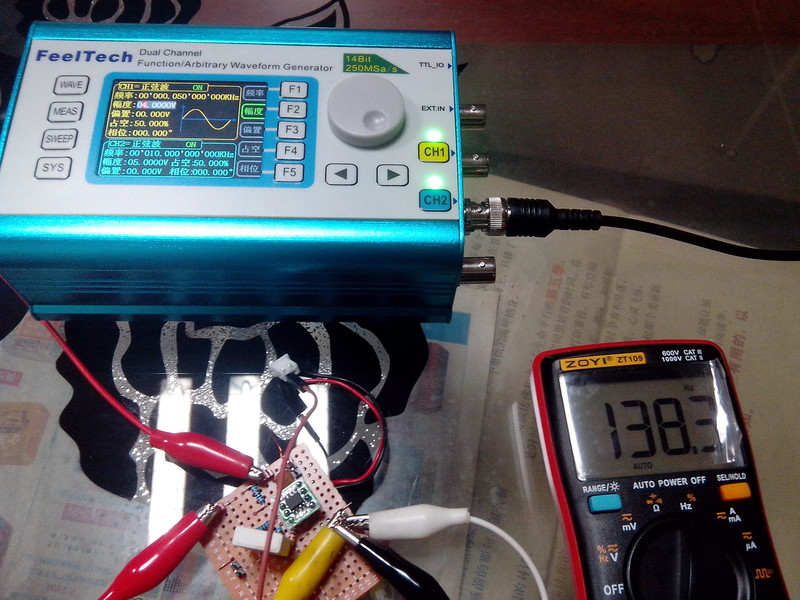

50hz，4v输入，输出频率138.3hz，基本也是成比例
不过若依1v时输出为基准，偏差加大

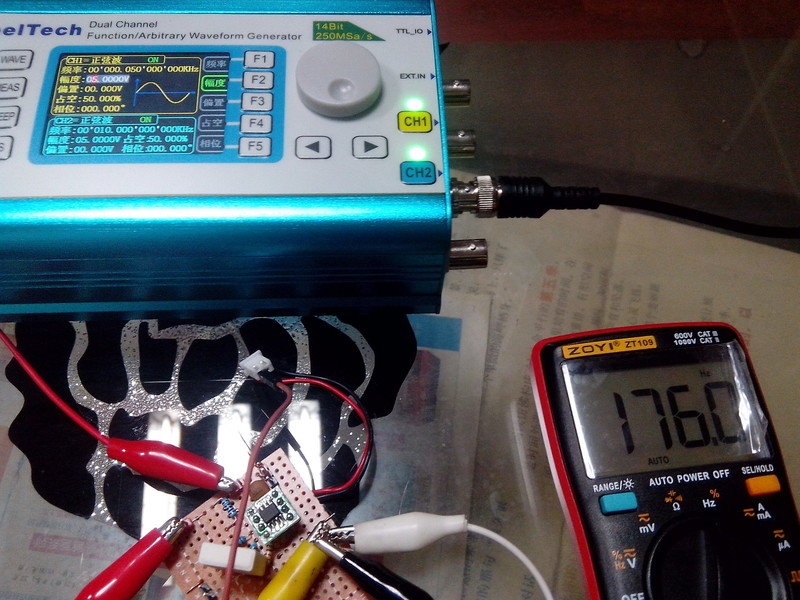

50hz，5v输入，输出频率176hz，基本也是成比例

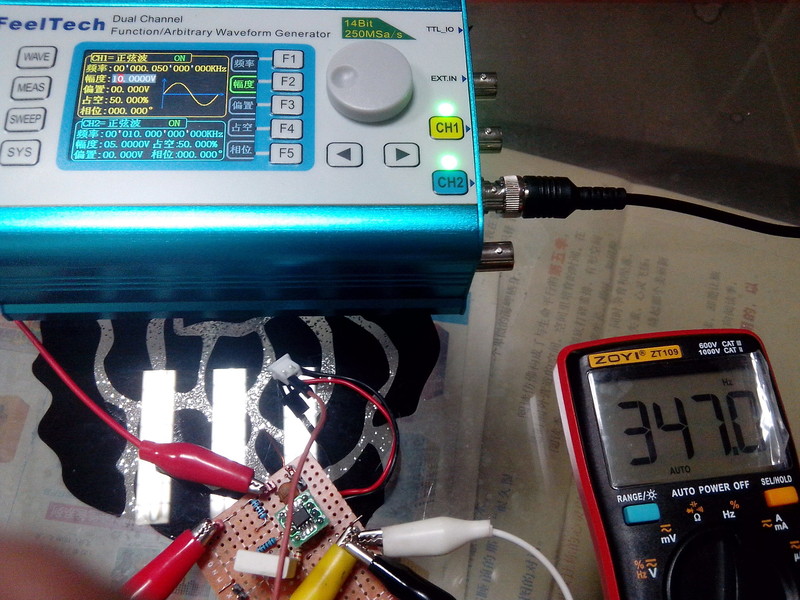

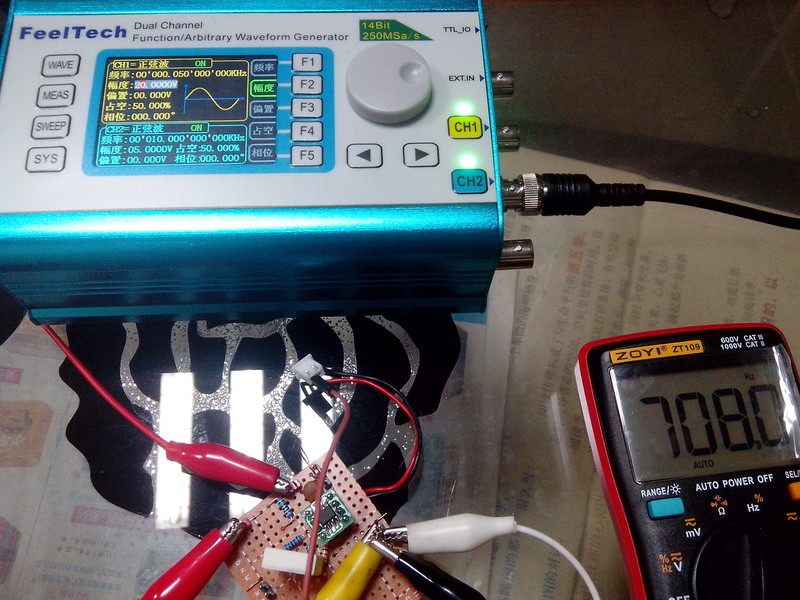

50hz，10v输入，输出频率347hz，1v是34.21hz

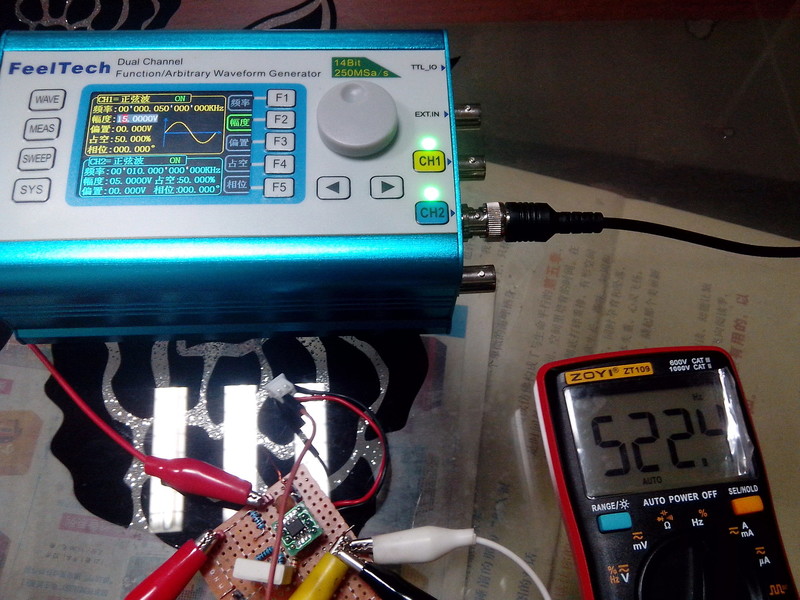

50hz，15v输入，

50hz，20v输入，注意：这里输出都是峰值，不是有效值

那么直流能不能测呢，给个偏执电压，其实也就是相当于直流，因为输出交流电压

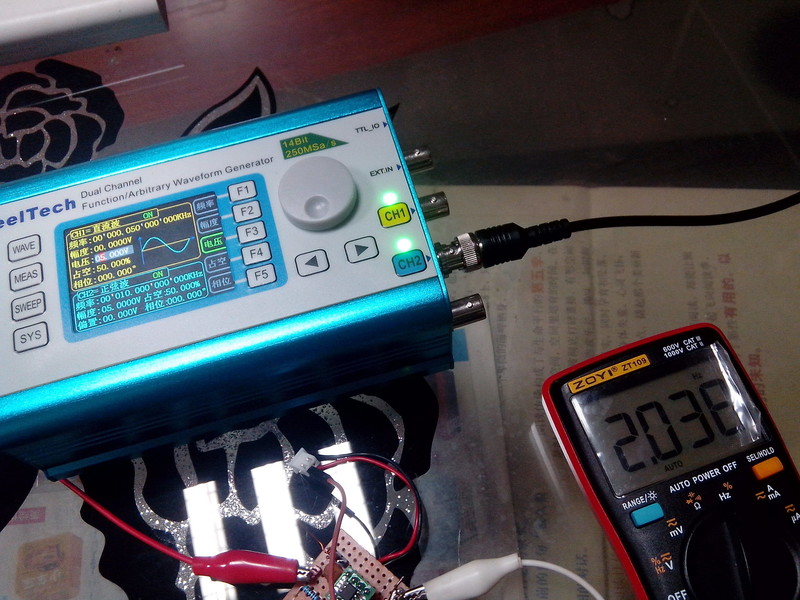

为0,1v的直流输出，还是和0v交流输出一样，有个2hz底数

5v直流，也是没反应，所以，这个芯片不能测直流功率，那就没啥用处了
所以我也没后继工作了，做个交流低压功率表，基本找不到使用的地方
220v的那还不如买一个，唯一可用的是测变压器的次级输出功率了

hc061218 · 发表于 2019-8-1 12:10:27

不要扔啊，继续！

人艰不拆 · 发表于 2019-8-1 15:08:17

hc061218 发表于 2019-8-1 12:10
不要扔啊，继续！

哈哈，我一般不用交流电，等以后再说吧

勇闯沙滩 · 发表于 2019-8-1 15:54:27

小实验电路做的挺多，适合我们学习。

星星123 · 发表于 2019-8-1 21:35:18

又白折腾了，好东西又浪费了，罪过！罪过！

喜欢就好 · 发表于 2020-10-26 11:43:33

学习学习，谢谢分享！

wgh1027 · 发表于 2021-10-22 20:23:51

功率计芯片

wgh1027 · 发表于 2021-10-22 20:24:36

学习学习一下

zhangwj98 · 发表于 2021-10-22 21:19:59

功率计量芯片HLW8012
