给7129换了个不理想的晶振

wgsd

hc061218 发表于 2019-8-1 17:43

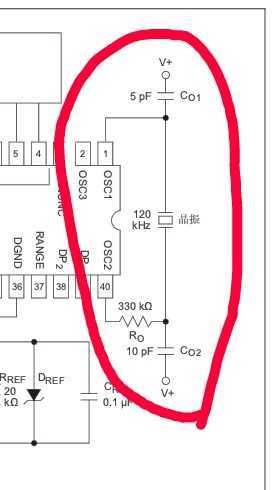

你这晶振只接了电阻，没有电容？

很多线路内带电容或有分部电容，首先起振为前题。晶振你就是加电容到停振了，也不会改变到它的基准频率千分之一以内。

hc061218

wgsd 发表于 2019-8-1 18:01
很多线路内带电容或有分部电容，首先起振为前题。晶振你就是加电容到停振了，也不会改变到它的基准频率千 ...

是吧，不太懂，我都是照着手册上的弄的！哈哈

hc061218

不太理解，没有这两个电容，V+直接加到晶振两端？

wgsd

hc061218 发表于 2019-8-1 18:46
不太理解，没有这两个电容，V+直接加到晶振两端？

直接去掉电容就可以了。

hc061218

wgsd 发表于 2019-8-1 19:10
直接去掉电容就可以了。

明白了，去掉电容，电源也就一起去掉了，不用接了，是吧！

勇闯沙滩

wgsd 发表于 2019-8-1 17:50
48、96、120KHz比较适应国外60Hz的用电场合，国内50、100、150KHz抗干扰较好。
不过晶振频率稳定性比RC振 ...

谢谢，学习了。

hc061218

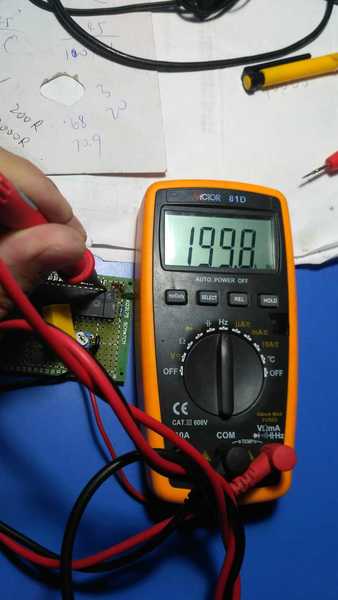

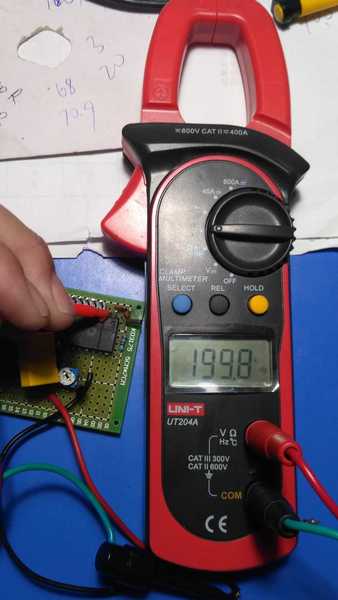

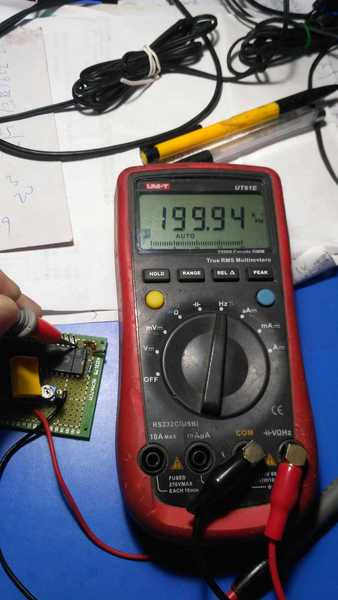

我这个是200KHz晶振，接到了7129芯片上，你们看一下还算准吗？ 没有频率计，找了几个万用表测的。而且像wgsd说的那样，我把电容去掉了，频率确实没什么变化！

hc061218

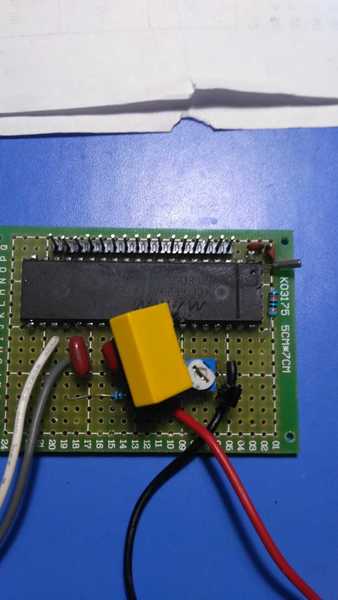

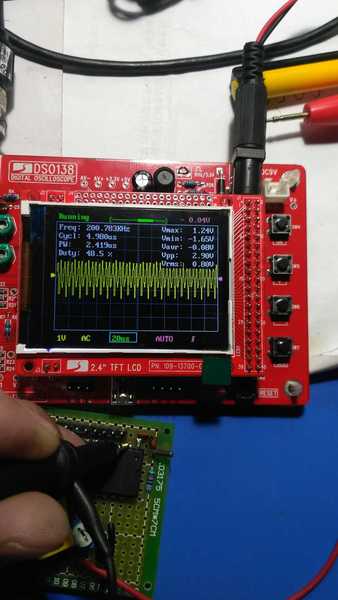

这个200KHz的晶振在这个7129的洞洞板上频率是200KHZ，但是很奇怪，放在别的7129芯片上，芯片能开机显示，但有点闪，也不能正常工作，测量了频率只有十几二十几KHZ。换了看几块芯片都是如此，但是用100KHZ的晶振都没问题！洞洞板上的这片7129是自己拆机的，应该是正品，其它7129都是单独买的，是不是很跟这个有关？ 毕竟市场上的都是翻新的拆开芯片，可能质量不好？对频率响应不一样？

wgsd

hc061218 发表于 2019-8-1 19:17
明白了，去掉电容，电源也就一起去掉了，不用接了，是吧！

是的，接电源和接地一样，对信号都等于地。

wgsd

hc061218 发表于 2019-8-1 20:01
这个200KHz的晶振在这个7129的洞洞板上频率是200KHZ，但是很奇怪，放在别的7129芯片上，芯片能开机显示，但 ...

频率几十KHz应该是晶振没起振，和芯片也有一定关系。和激励功率也有关，可改变串的电阻大小试试，包括电容的大小试试。起振后，电容可微调频率（只能调小范围的后面四五位数）。
