测量验证一下信号发生器内阻

人艰不拆

我记得好像是50欧姆，只是没亲自测试过

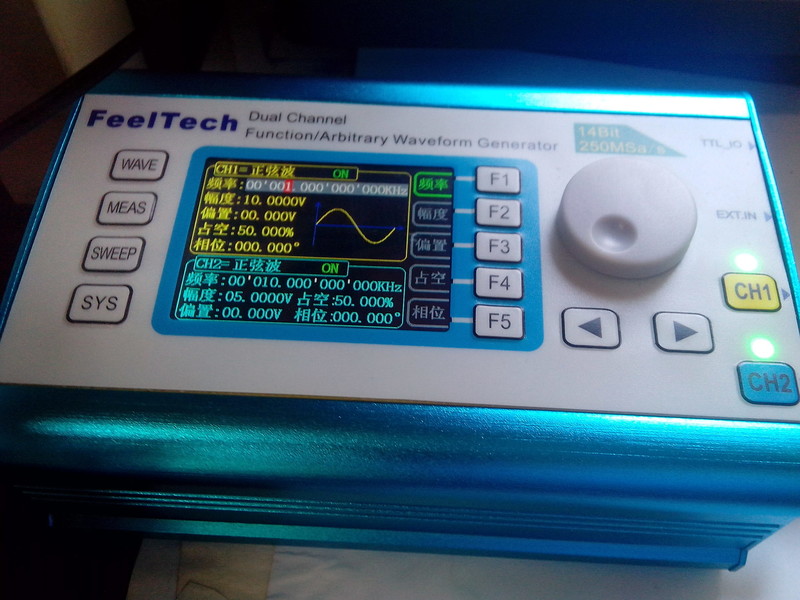

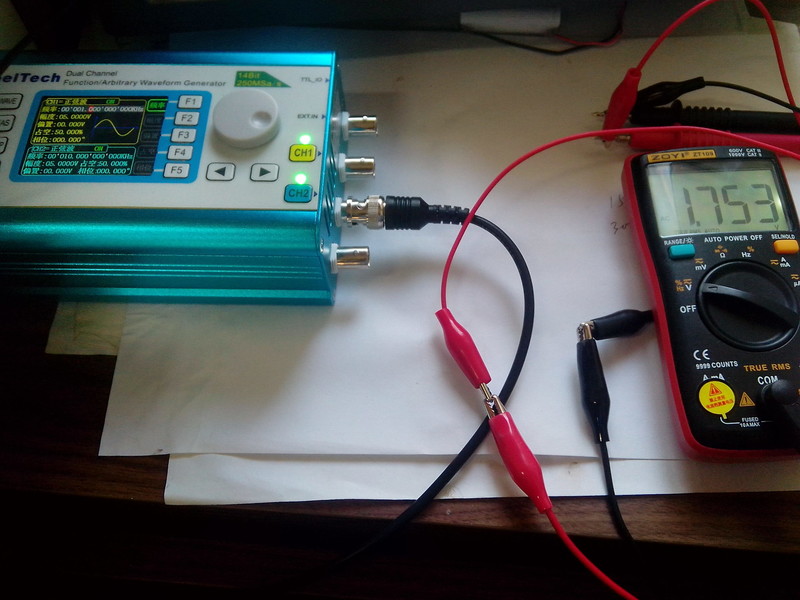

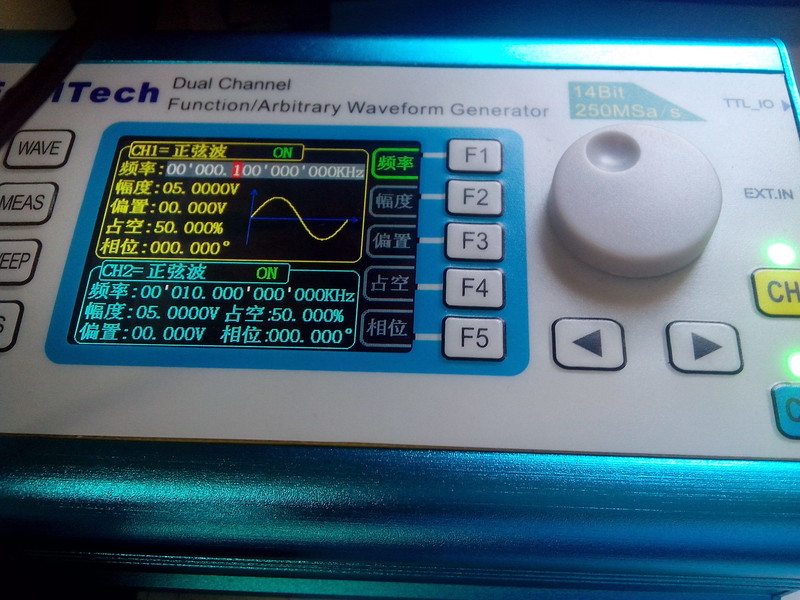

信号发生器调到100hz，5v

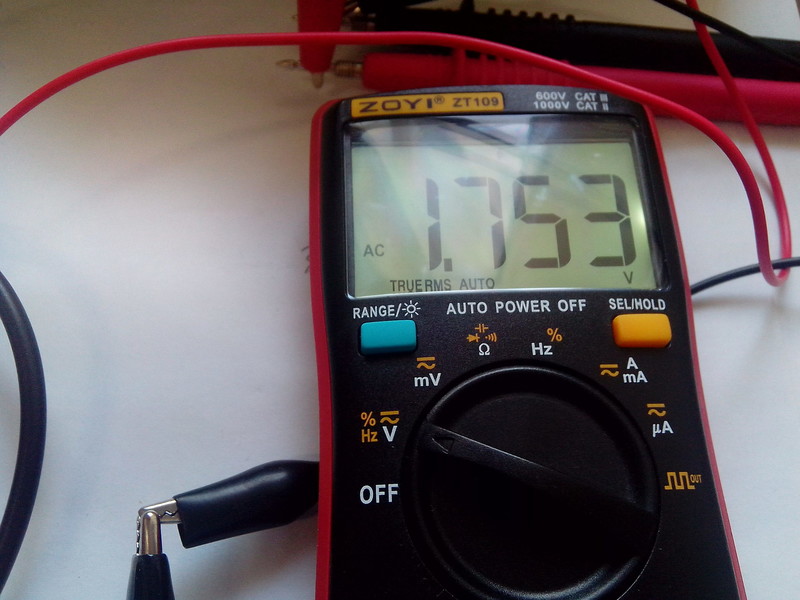

测其有效值是1.753v，因为输出是峰峰值，幅值是2.5，有效值就是1.75v了


实际测量用的是1khz的正弦波

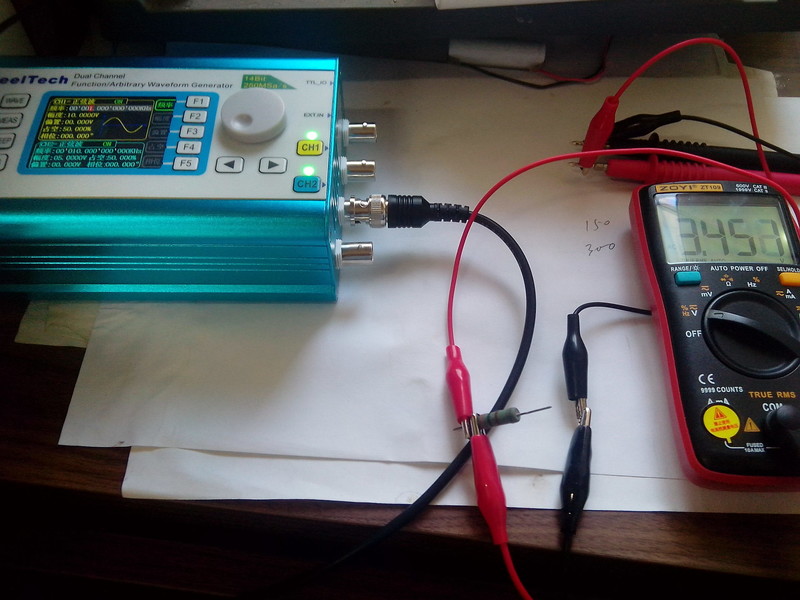

接300欧姆电阻，电阻只是大致范围，这时电流是5ma，
信号发生器上压降是大致0.25v，计算其内阻是50欧姆，大致是和说明一致的

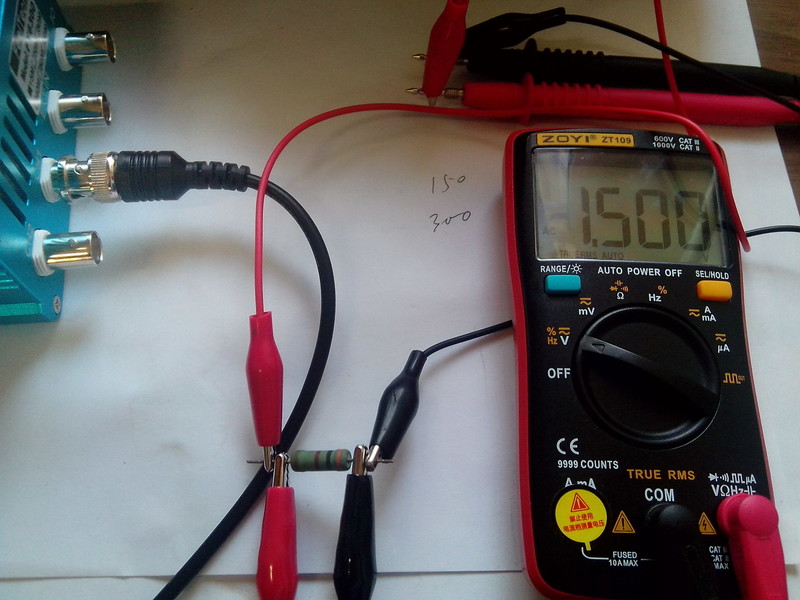

接150欧姆电阻，电阻上压降1.315v，电流8.76ma，
计算出内阻也是50欧姆

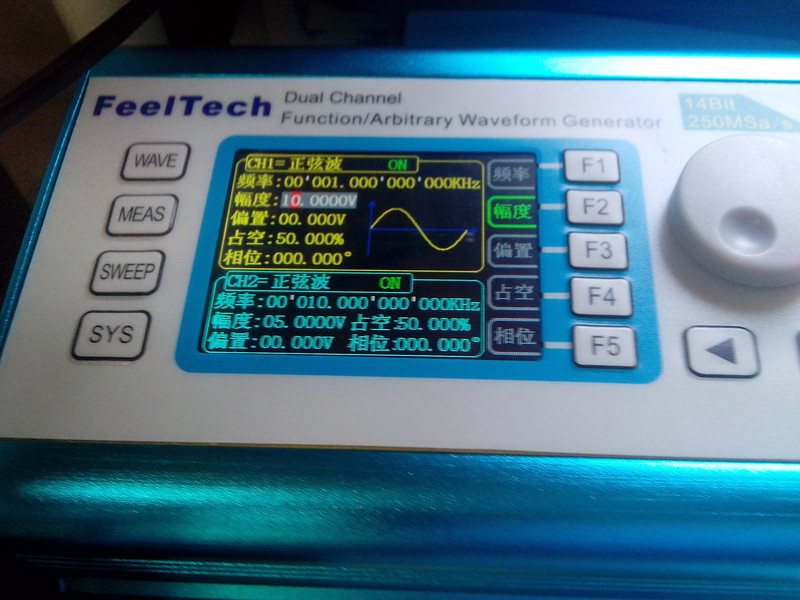

这个是10v的峰峰值

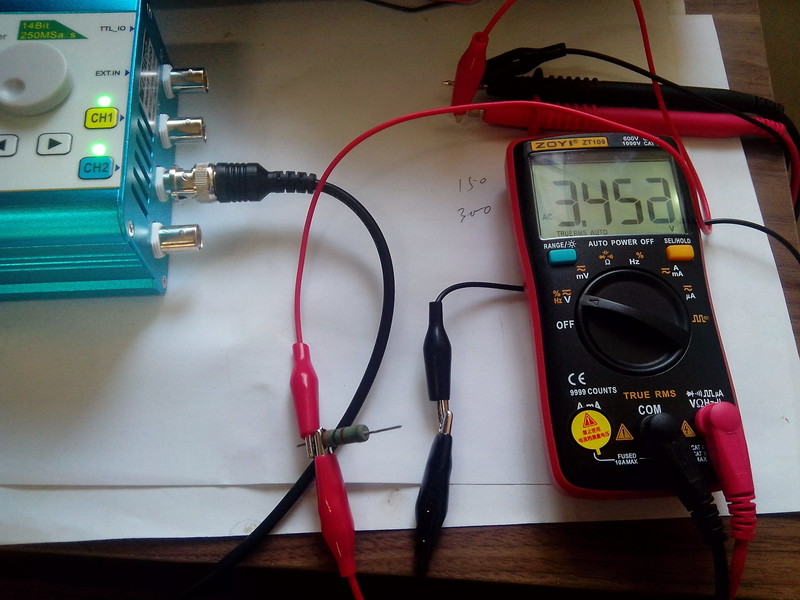

有效值为3.451

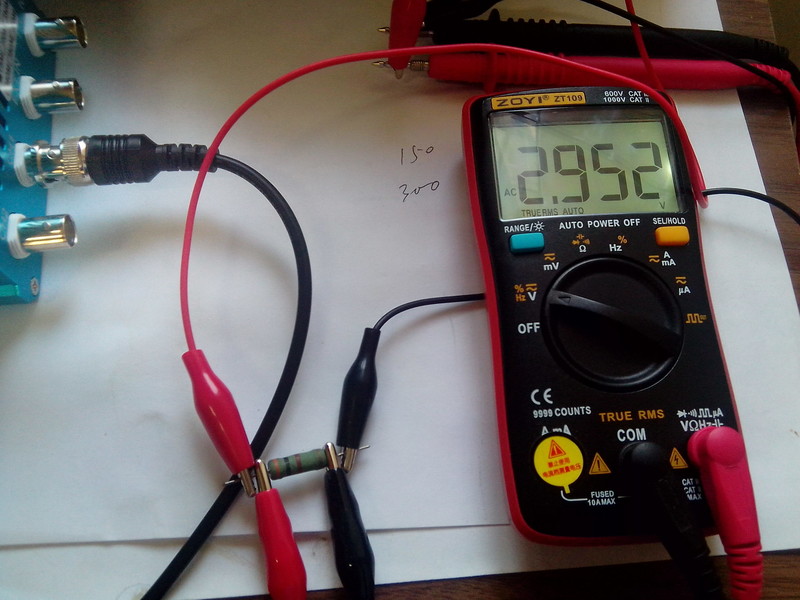

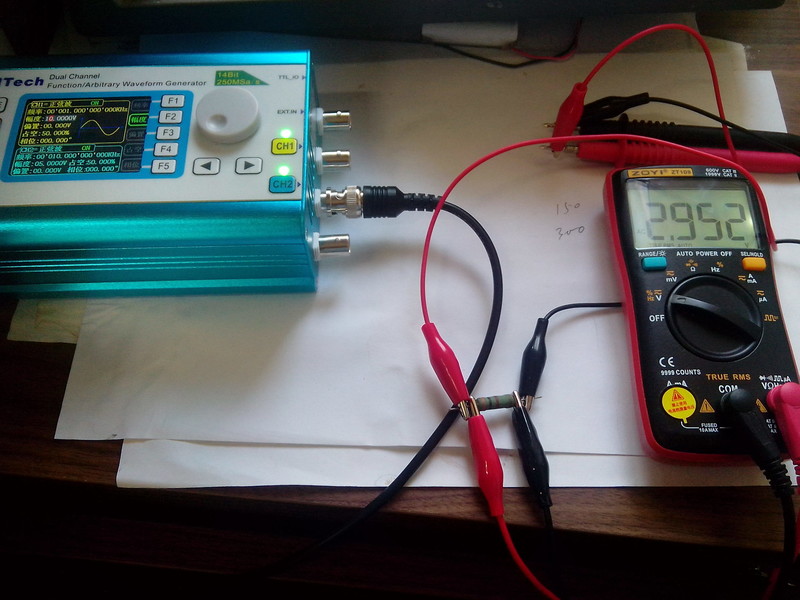

接300欧姆电阻，x/300=(3.451-2.952)/2.952
x=50.7欧姆

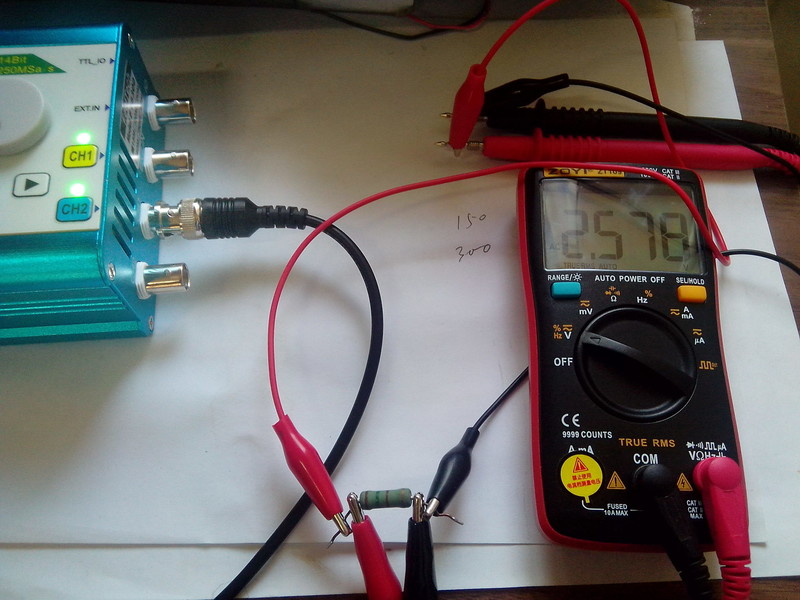

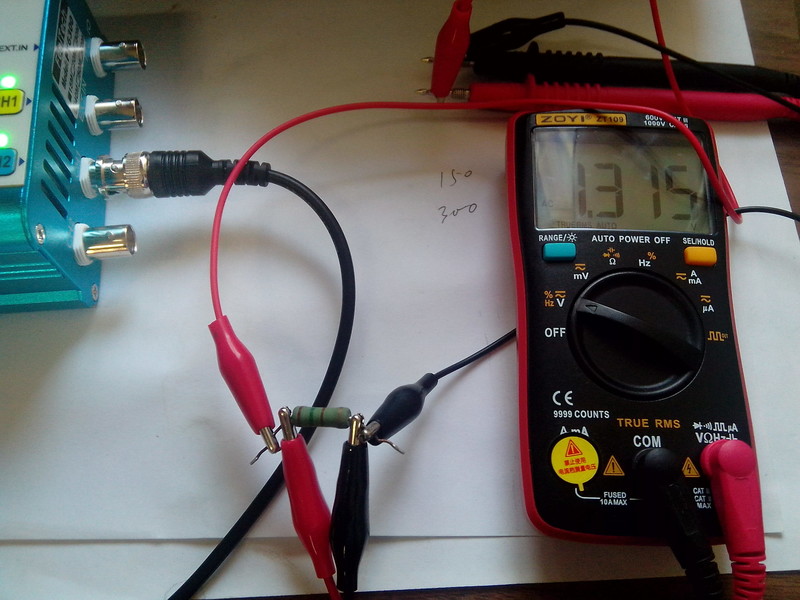

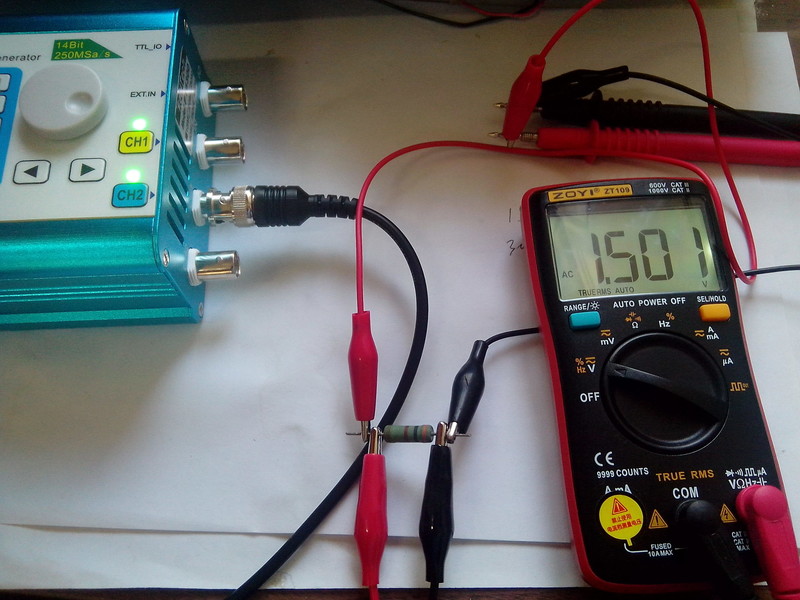

接150欧姆电阻，x/150=(3.451-2.578)/2.578
x=50.8欧姆



反正大致就是50欧姆的内阻吧，和说明书上基本一致

wgh1027

测一下你的109方波输出内阻是多少？

人艰不拆

wgh1027 发表于 2019-8-5 10:23
测一下你的109方波输出内阻是多少？

很大很大吧，具体不知道

jy1111

玩的 挺嗨！

wgh1027

人艰不拆 发表于 2019-8-5 10:29
很大很大吧，具体不知道

不知道就测一下呗。

人艰不拆

wgh1027 发表于 2019-8-5 18:18
不知道就测一下呗。

没啥意义吧，估计只能驱动几个门电路
