测量一下M1万用表方波输出档的内阻

wgh1027 · 发表于 2019-8-6 10:20:56

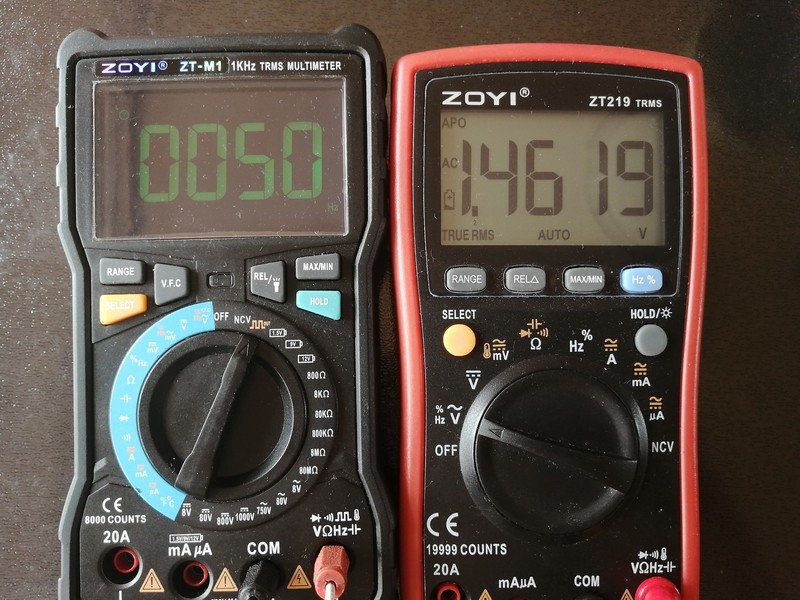

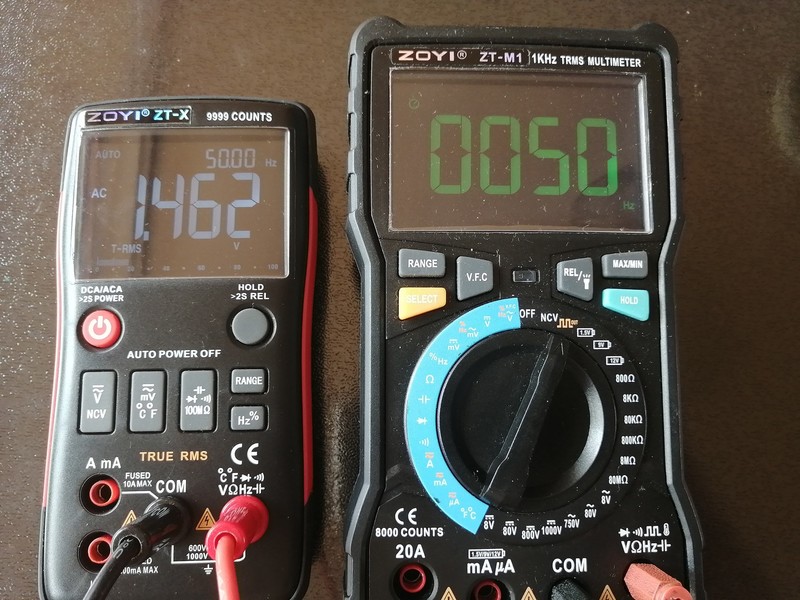

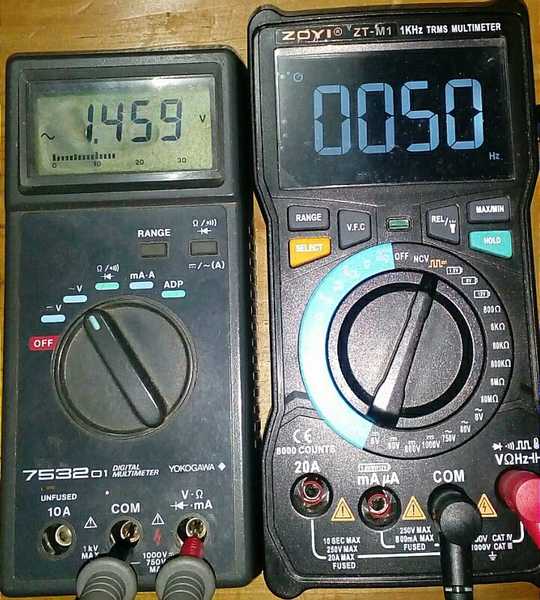

测量一下M1表方波输出的内阻。

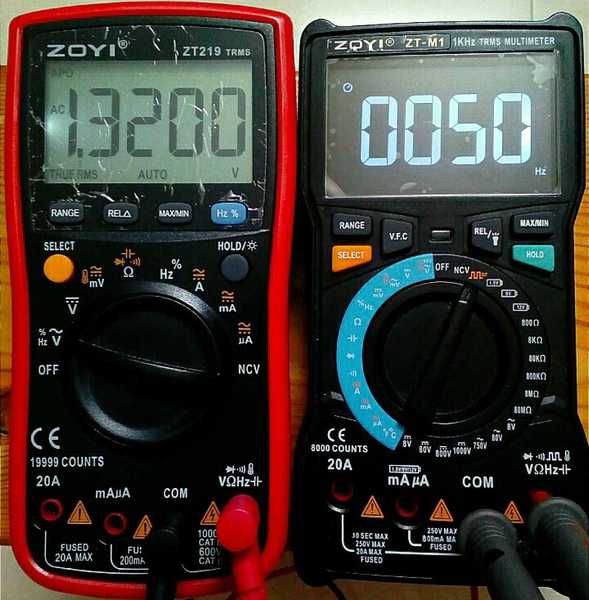

准开路电压约1.32V，由于万用表电压档也有内阻的原因，实际电压会略高。

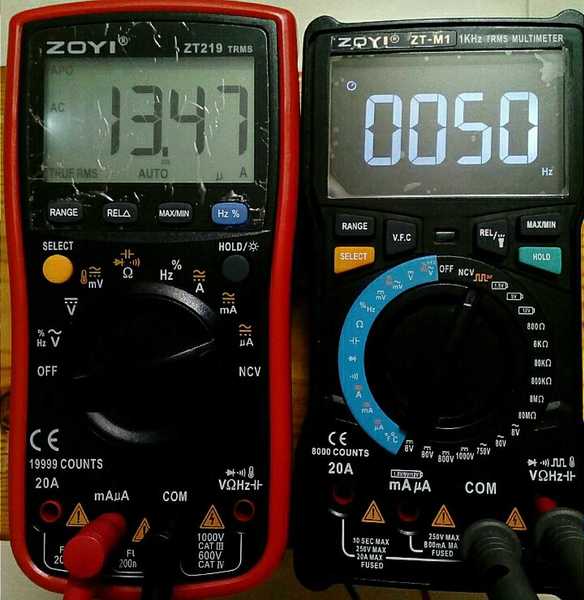

短路电流13.47μA

经计算，1.32V÷13.47μA=0.98(MΩ)，考虑到实际的开路电压不止1.32V，估计M1表方波输出档的内阻大约等于100KΩ左右吧。

人艰不拆 · 发表于 2019-8-6 10:28:50

哈哈，还真测啊

wgh1027 · 发表于 2019-8-6 11:01:58

人艰不拆发表于 2019-8-6 10:28
哈哈，还真测啊

明明白白用表，估计你的109也差不多吧。

人艰不拆 · 发表于 2019-8-6 11:29:03

wgh1027 发表于 2019-8-6 11:01
明明白白用表，估计你的109也差不多吧。

哈哈，应该都差不多，你可以搞个功率放大器装表里

散淡021 · 发表于 2019-8-6 20:09:35

谢谢分享！　

kyhwhb · 发表于 2019-8-7 07:12:52

不错的两款众仪表

wgh1027 · 发表于 2019-8-7 08:35:03

巍巍兴安发表于 2019-8-7 07:12
不错的两款众仪表

双剑合璧

wgh1027 · 发表于 2019-8-7 08:37:14

人艰不拆发表于 2019-8-6 11:29
哈哈，应该都差不多，你可以搞个功率放大器装表里

安全起见这个还必须是大内阻。

wgsd · 发表于 2019-8-7 10:06:29

什么情况，电压高呀。

人艰不拆 · 发表于 2019-8-7 10:50:30

wgh1027 发表于 2019-8-7 08:37
安全起见这个还必须是大内阻。

哈哈，小内阻也不是就不安全啊
