做了一个检测电池内阻的简单电路

[复制链接]
发表在  2019-8-9 08:03:20  | 显示全部楼层 | 阅读模式
电子综合
综合类别: 电子制作
综合电路分类: 检测_测量
关键字: 电池内阻
先测两个当砝码用的电阻

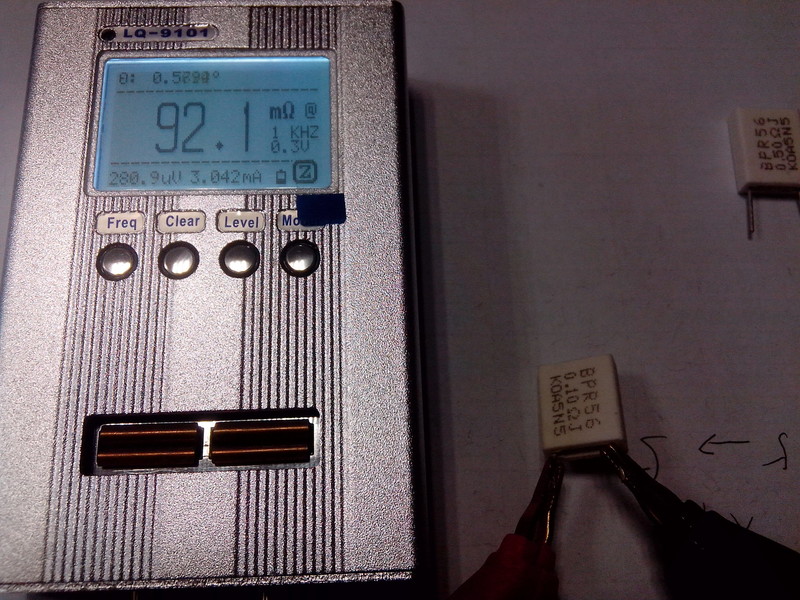

这个0.1欧电阻实际是。0.0921欧姆

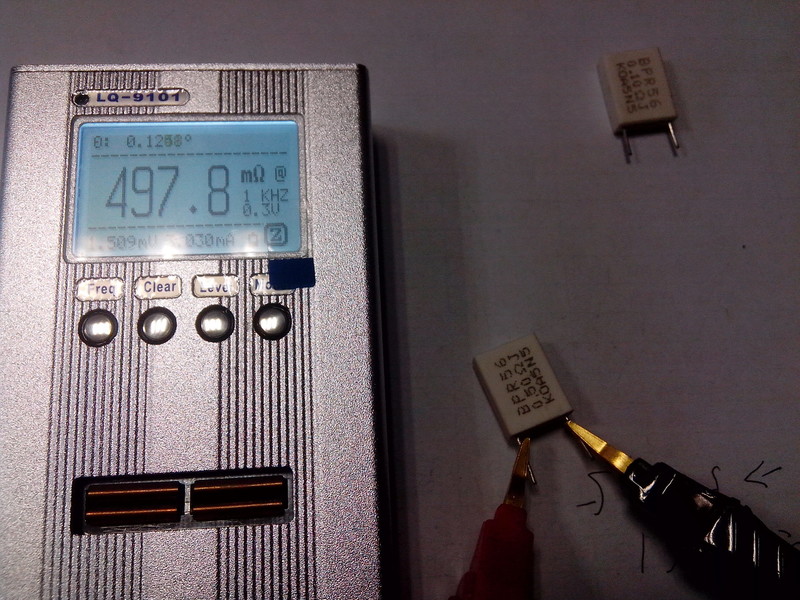

这个0.5欧电阻实际是。0.4978欧姆,这个误差较小

电路上自带一个0.5欧姆的校准用电阻,因为都是简易的电路
这个电阻精度不知道,电桥测一个精度差不多的0.5欧电阻就用上了
初始电流9.8ma

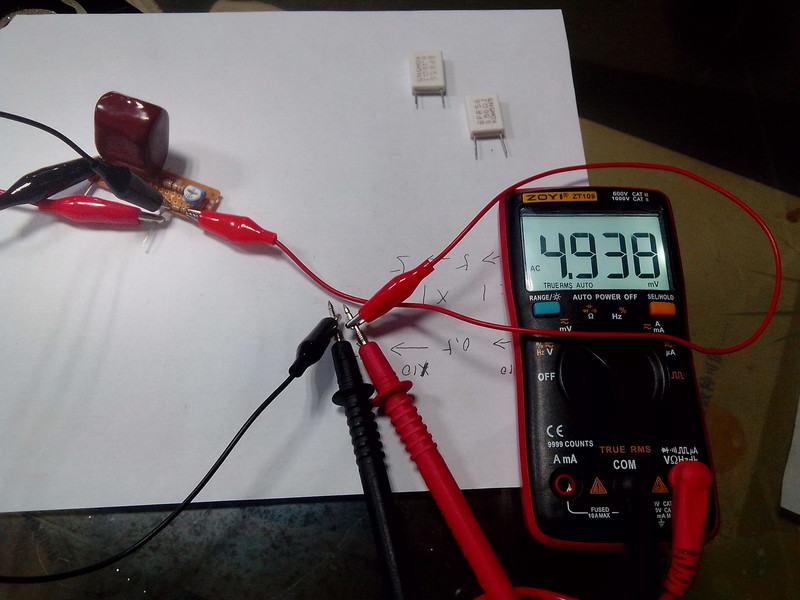

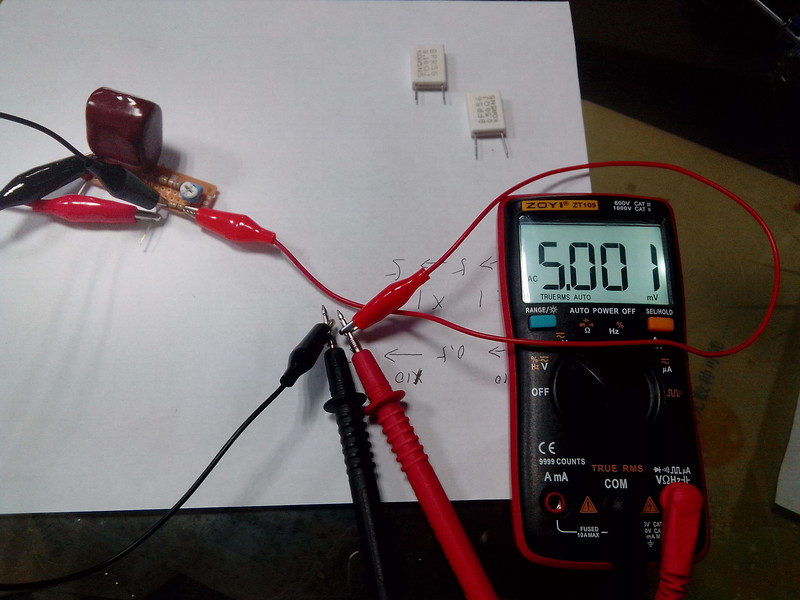

调电位器到大约10ma,因为0.5欧姆10ma压降是5mv

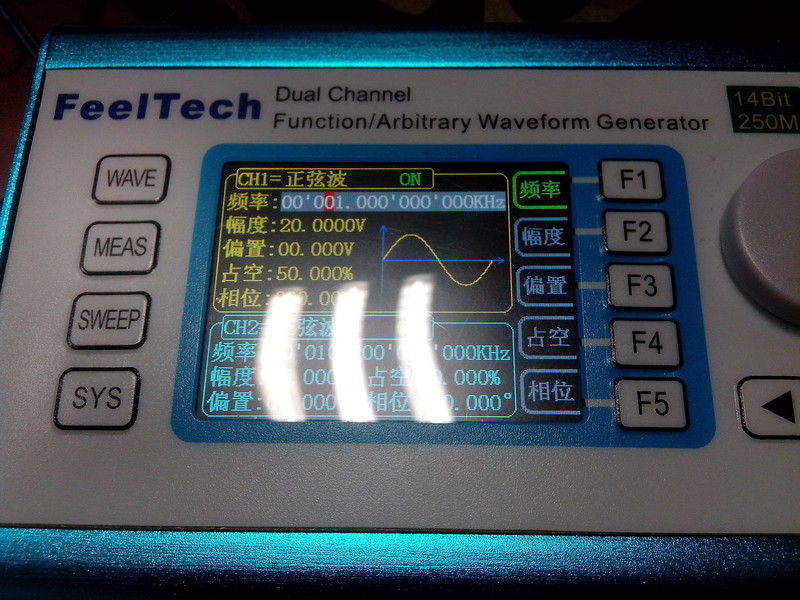

这是电压源,交流峰峰值20v的1khz输出

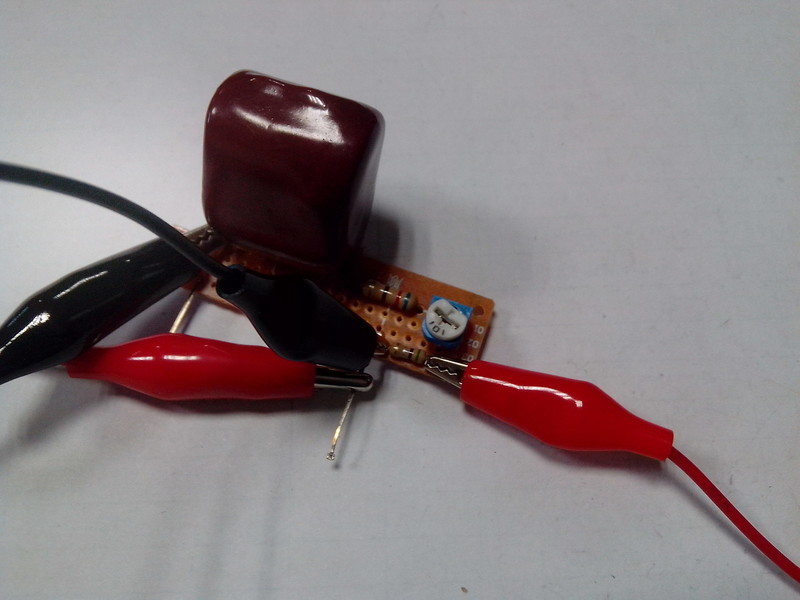

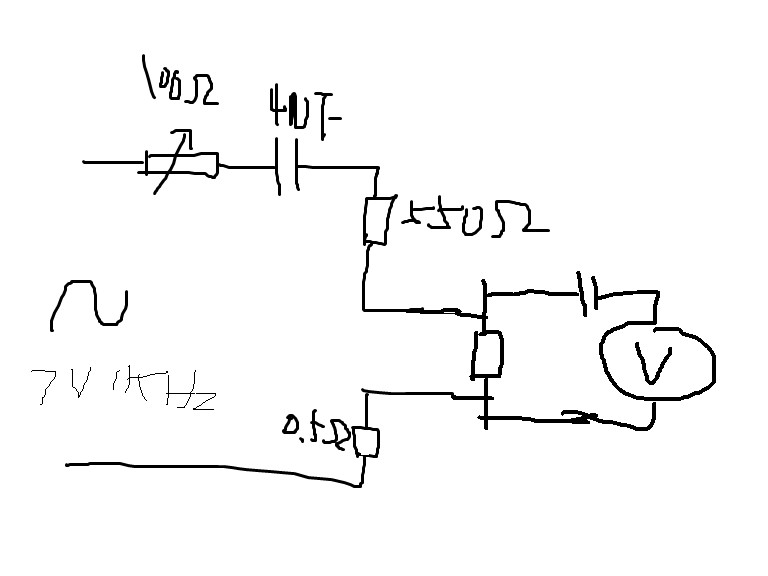

电路,巨大的电容,其他基本就没什么了,所以很简单

先用砝码电阻来检测下,电路可行性,

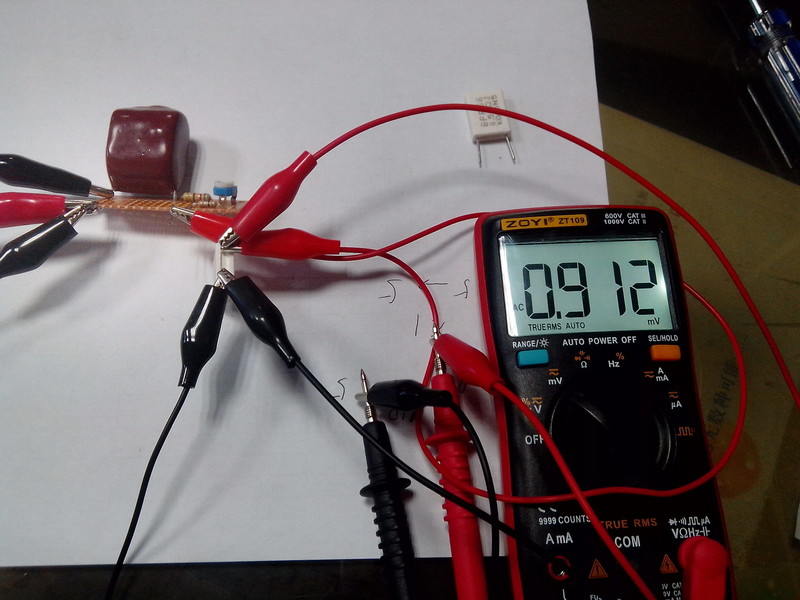

0.0921的电阻压降为乘以10,即0.921,实际是0.912
误差大致1%

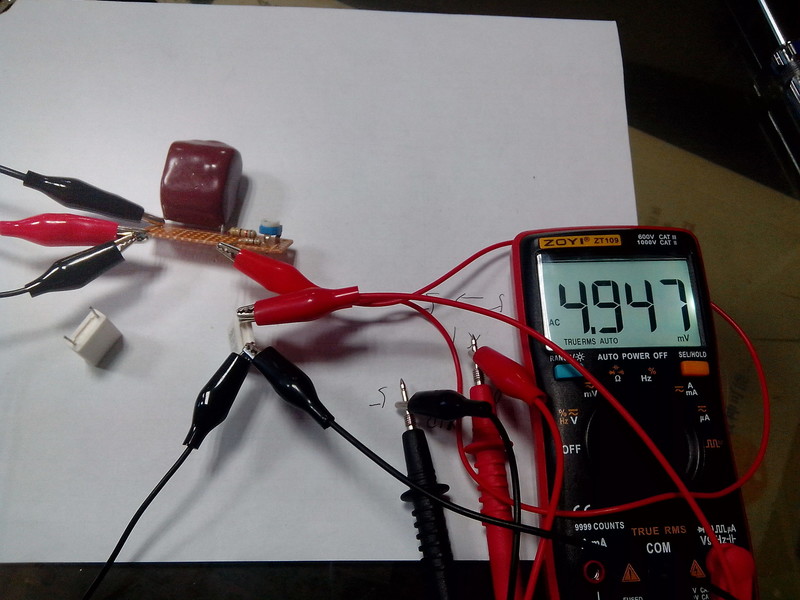

04978的电阻压降为乘以10,即4.978,实际是4.947
误差大致1%,都是偏小的结果。

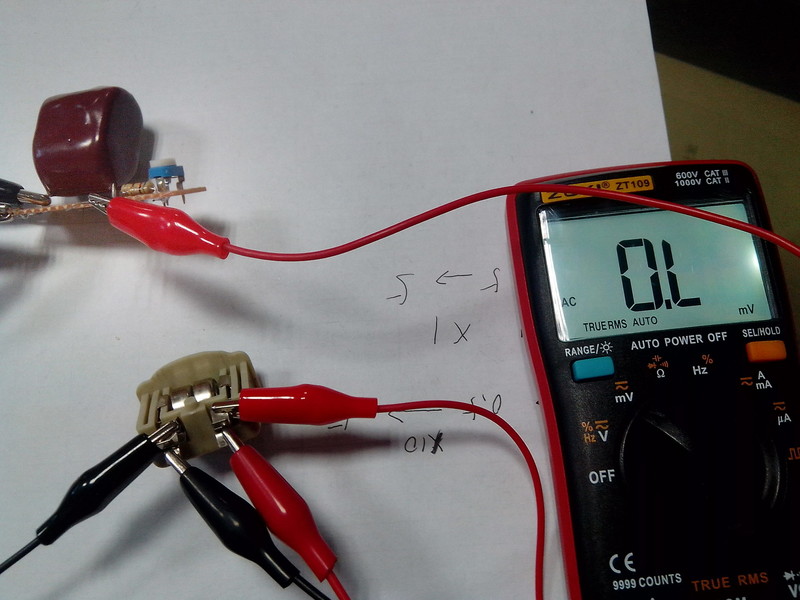

接电池,测量电池内阻,因为忘了加表笔隔直电容了,所以显示溢出

后来对万用表一顿操作,忘了怎么按的,能测出数据了,

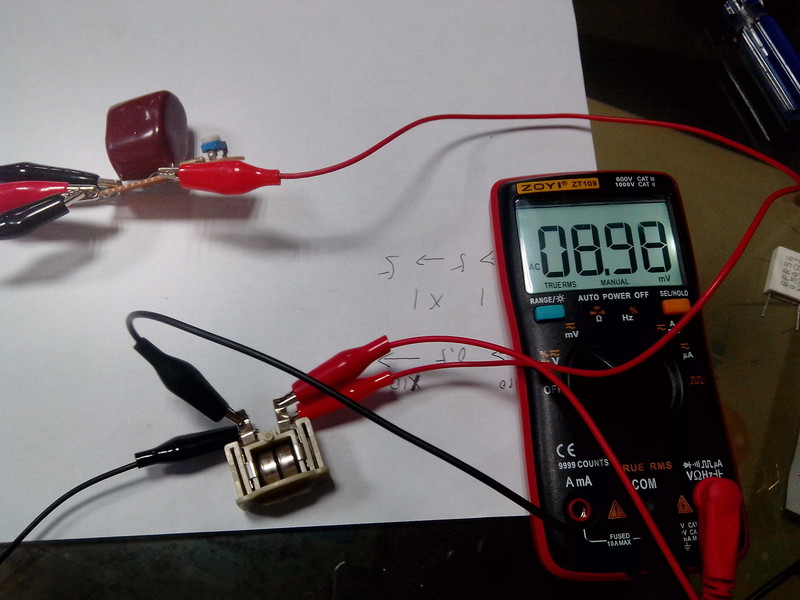

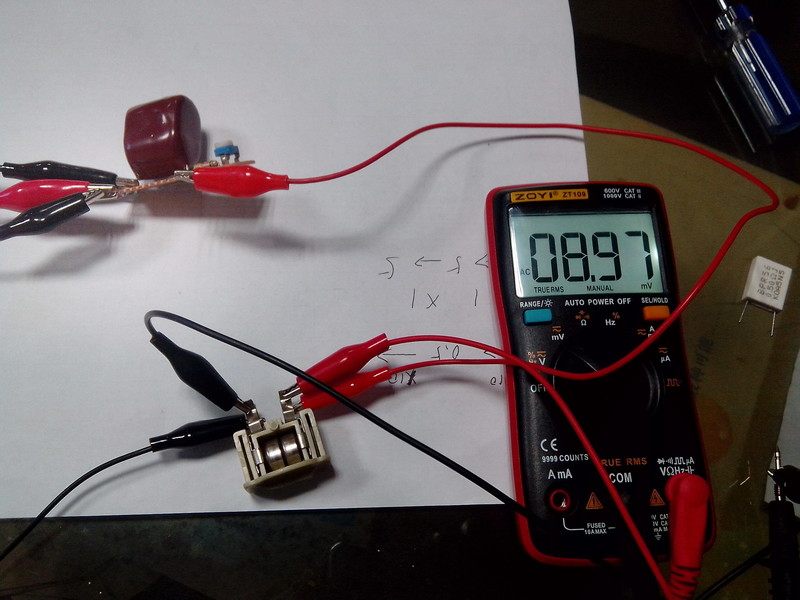

可能万用表有隔直功能,这个双电池组的内阻是大约0.9欧姆

这表还是会尾字跳动

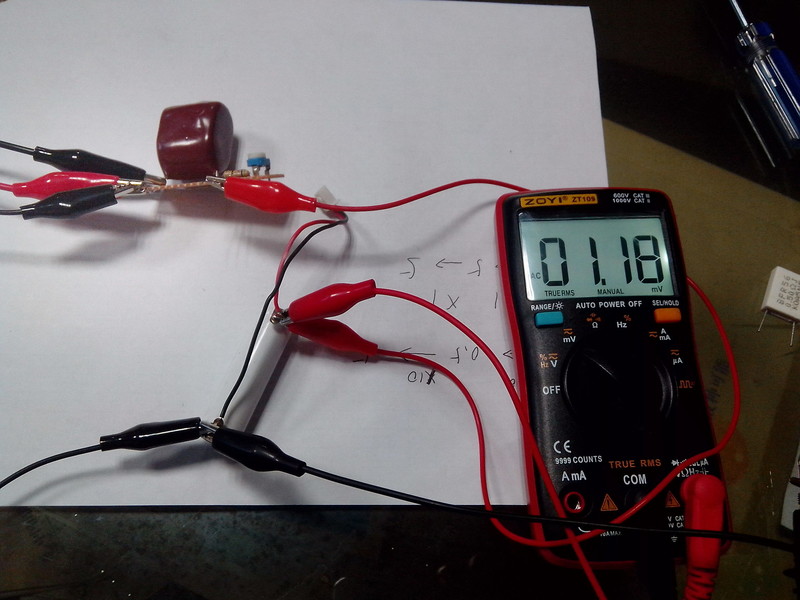

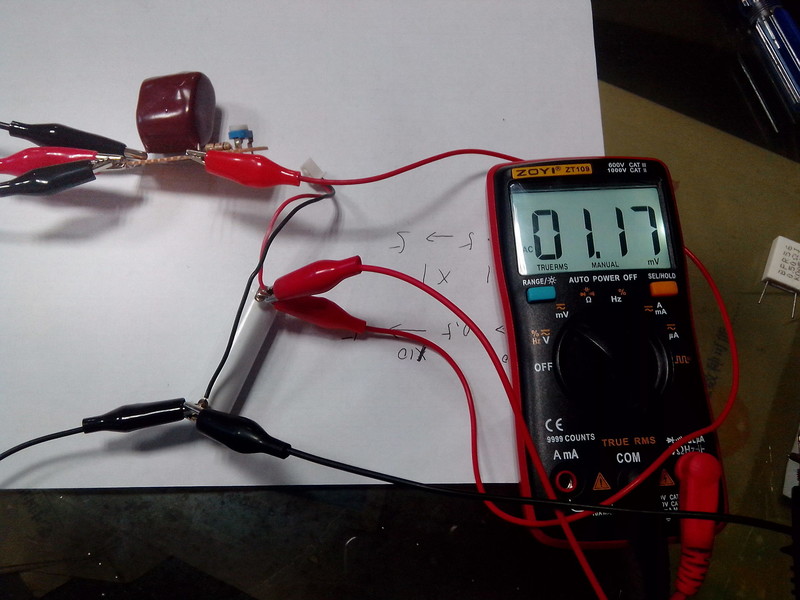

放了很久的镍铬电池,内阻大致120毫欧

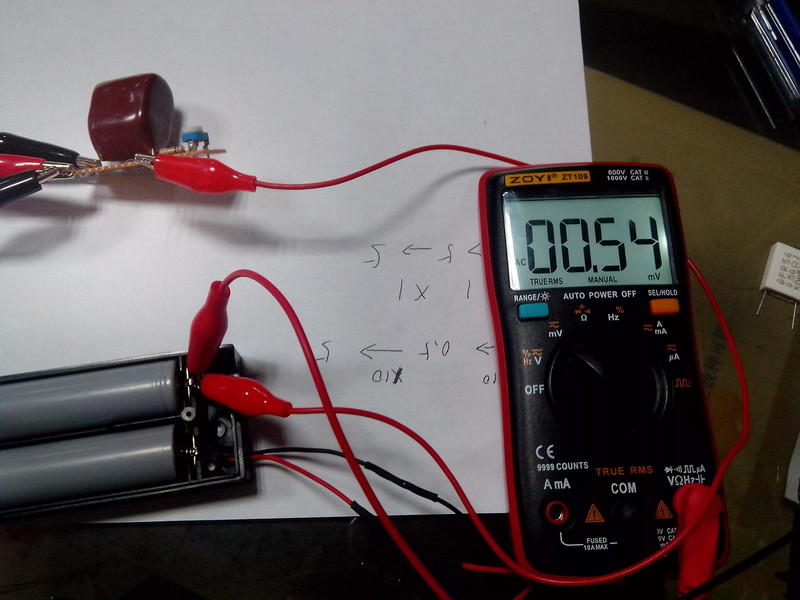

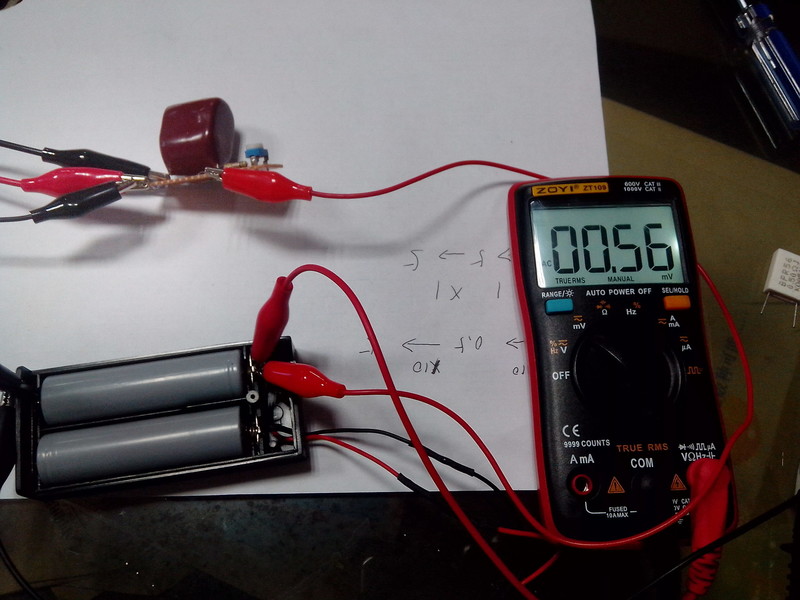

一节锂电池内阻,大致50-60毫欧

忘了换挡了,应该换微伏档,这样精度差点


其实电池内阻,不需要太精确,这样测量知道大概就差不多了,哈哈




发表于 2019-8-9 13:23:54  来自手机  | 显示全部楼层
你画的图纸没看到电池,还有7v,1000hz信号从哪里来的
发表于 2019-8-9 14:48:58  | 显示全部楼层
fslichong 发表于 2019-8-9 13:23
你画的图纸没看到电池,还有7v,1000hz信号从哪里来的

电阻就是电池啊,一样的,信号是信号源提供了
发表于 2019-8-10 05:55:38  | 显示全部楼层
谢谢分享,收藏了
发表于 2019-8-10 10:05:01  来自手机  | 显示全部楼层
电路是简单,信号源可不简单。
发表于 2019-8-10 18:24:30  | 显示全部楼层
wgh1027 发表于 2019-8-10 10:05
电路是简单,信号源可不简单。

哈哈,也是啊
发表于 2020-6-18 20:48:02  | 显示全部楼层
主要是晒仪表
