几天我发的帖子，内容是“DIY一把优联无线机械键盘，樱桃青轴”帖子地址：http://www.dt830.com/forum.php?mod=viewthread&tid=3283&extra=page%3D1 虽然叫DIY，但是最关键的PCB板还是买的成品，没有成就感，而且PCB还是比较贵，所以无聊周末又DIY了一把键盘。
DIY原因：机械键盘手感好，但机械键盘带无线的少，无线带灯的更少，网上虽然有符合条件的商品，但是无线的距离和延迟和罗技无法比，功耗也要高得多，一般的无线键盘几天个把月就要充电，罗技的一般几年换一次电池。
DIY的材料：闲置 达尔优带背光的机械键盘，咸鱼40元买的罗技K270优联版无线键盘，米勒充电器，免刮漆跳线，二极管1只，螺丝，少量导线。（选择优联的键盘，接收器可以和鼠标等外设同用一个），以上所有的成本约100元（二手键盘按40元算）

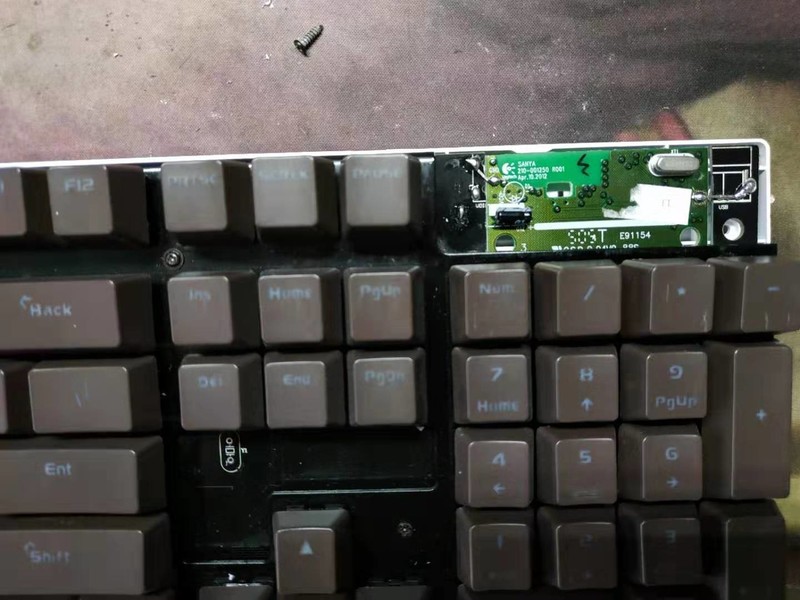

开始动工： 1、 这次改造采用飞线的方式来进行，所以改造需要耐心，拆开键盘，这个键盘里面的空间较小，罗技K270的主控都不好放，键盘左下角虽然可以放，但是因为要飞线，不固定主控的话不方便且线容易断，所以把原来键盘右上角的一块裁剪下来，反正哪一块PCB没有用，然后再把罗技的主控焊接上去，焊接时导线采用钢丝，PCB两面都焊接，这样就把主控牢牢的固定住了。

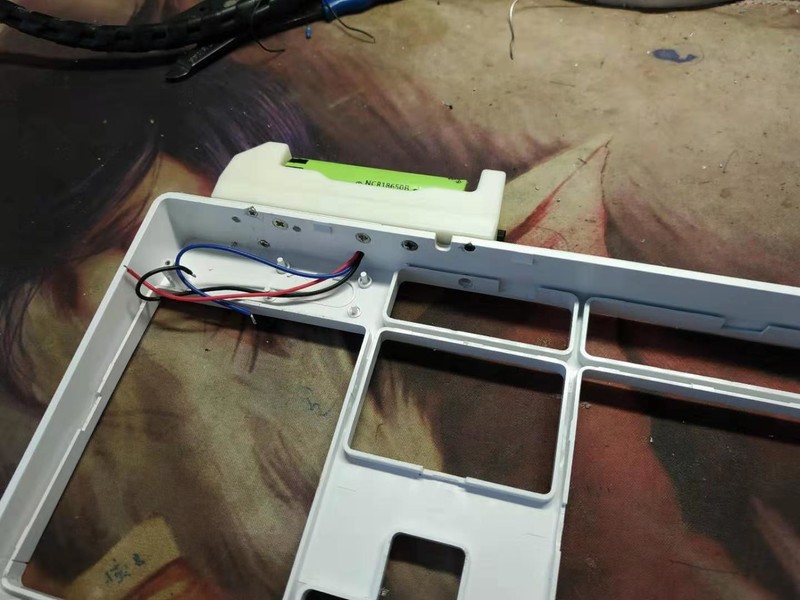

2、 刚才说了，键盘的空间很有限，如果不要键盘灯，那么电池就可以用小体积的锂电，7号电池或2032纽扣电池，但是我要键盘灯，键盘里面空间就不够，于是我就把电池外挂，直接使用米勒充电器，该充电器能快速充电，关键是带电量显示，电池长期放里面也不怕跑电。万一键盘没有电了除了充电，还可以立即更换另外一节电池。我的键盘现在带充电器功能哟！！！这个充电器也要小改造一下，一个是加了一个拨动开关来控制键盘灯，二是另一组输出串联一个二极管来降压0.6V，这样就不要其他降压模块（上次有个群友说他改的4000多毫安的键盘半年就没有电了，我怀疑是降压模块的自身耗电）。充电器输出三根线，分别是地线，电池直驱键盘灯的线，二极管降压后给罗技主控供电的线。充电器拆开后，用适当长度的沉头落实固定在键盘上，非常的牢靠。当然充电器自带的4个螺丝也能起固定作用，只是不够牢固。

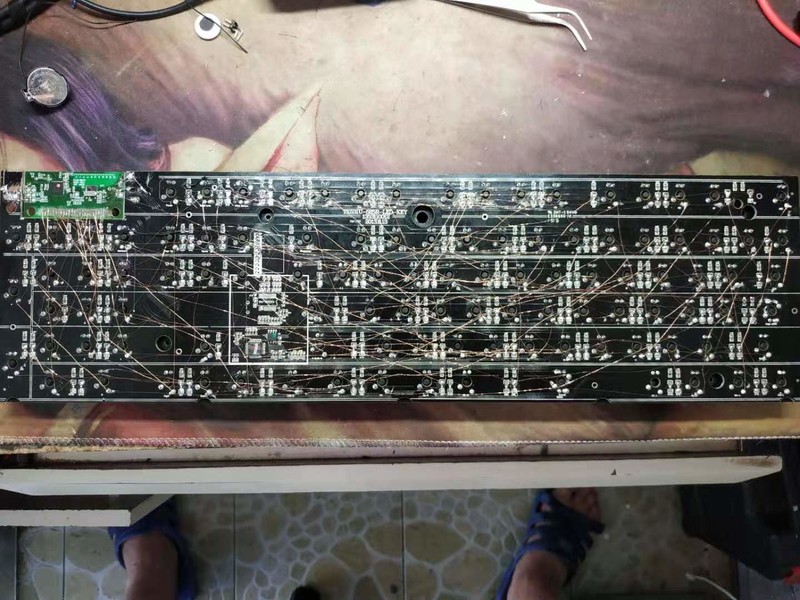

3、 PCB背面，先把所有的4148二极管焊下来，这样就少割一些板子，然后把另外一脚全部割断，原来的键盘灯保留，把罗技键盘主控的大写灯也要跳线到键盘对应位置。原来键盘的主控正负极通电后，键盘灯亮一下就会熄灭，在主控的D+和D-上门焊接一个几百K的电阻，这样原来的主控通电后灯就会亮起了。确定键盘灯没有问题后，剩下的就是飞线焊接了，……考验耐心，焊接错的，改！虚焊的，补焊！蜘蛛网生成记！

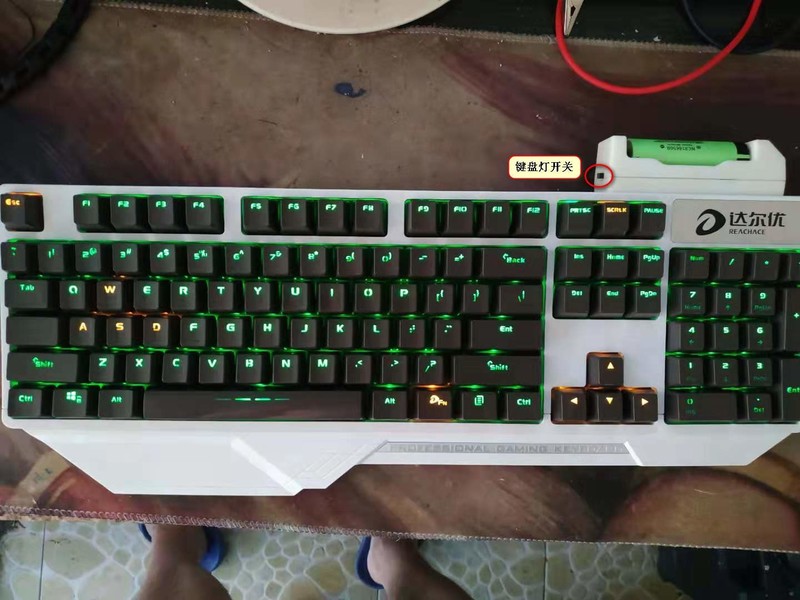

4、所有按键确定没有问题，灯光正常后，装配上去，哈哈！大功告成，这个键盘虽然不是新键盘，但是轴都优化过的，不好用的都换过，啪啪响。白天不要背光灯可以关掉。实测电流，开启背光的情况下电流65ma，后期电池电压下降电流会降低，所以估计如果连续点亮背光灯能用50小时左右（市场上的背光机械键盘开背光只有8小时），如果不开背光灯，估计一节18650电池充电一次能用5年吧，而这些电量基本都是电池的自放电。
|
