C型铁芯到了

wgsd

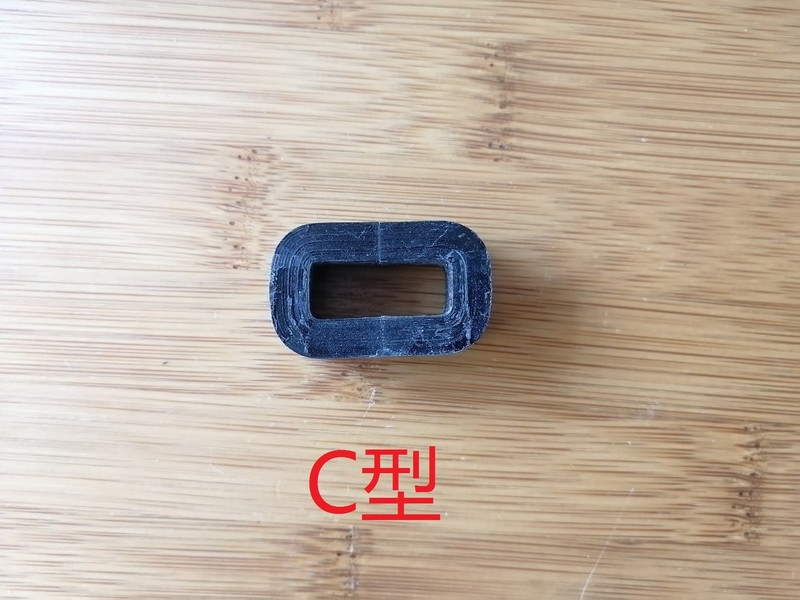

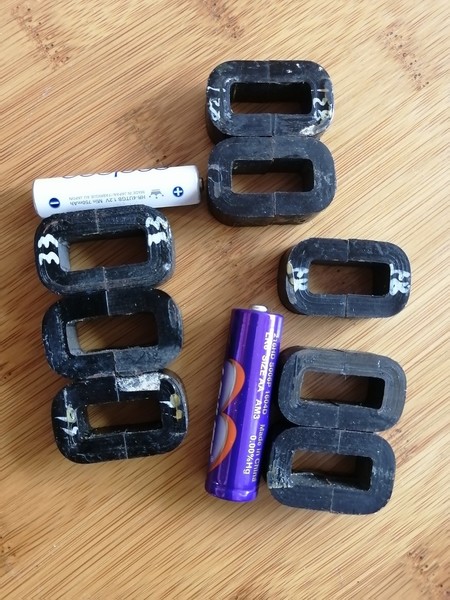

买的铁芯到了，虽然不是心中理想的尺寸，但已经是全网最接近的尺寸了。准备用四套组合一个ED型变压器，本来两套组合成ED型比较好，但组合后功率还是不到2W，只能四套组合，这样功率约在7W左右，体积约41X35X38mm，比EI型铁芯体积小、功率大、漏磁小、发热小...

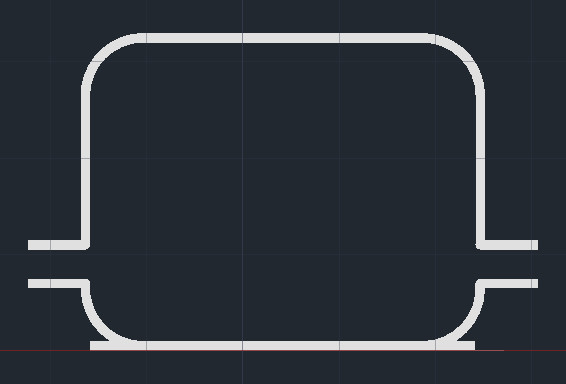

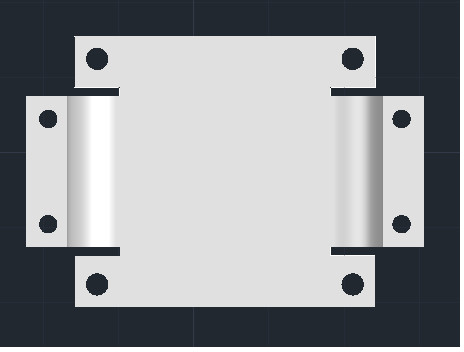

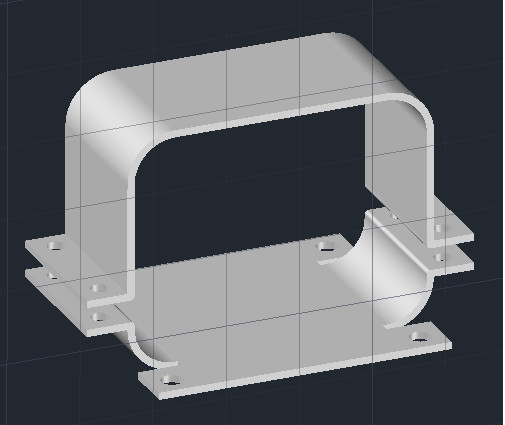

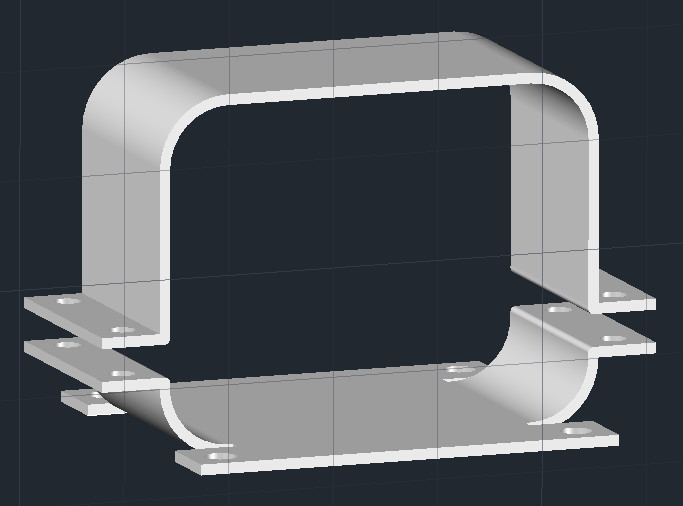

就是太费事，线圈骨架和紧固架都要自己做，没办法，因为原有的设备外壳体积限制，只能这样了。上张实物图和紧固架预想图。

wgh1027

不是做电磁铁吗，怎么又做变压器了。

zlmimg

这是工频变压器用的铁芯吧

chen131578

“ED型变压器”，第一次听说这种形式的变压器，结构什么样的？

wgsd

wgh1027 发表于 2019-8-13 19:32
不是做电磁铁吗，怎么又做变压器了。

做变压器比电磁铁更适用。

wgsd

zlmimg 发表于 2019-8-13 22:40
这是工频变压器用的铁芯吧

是的，资料介绍可以用于400Hz。

wgsd

chen131578 发表于 2019-8-14 10:12
“ED型变压器”，第一次听说这种形式的变压器，结构什么样的？

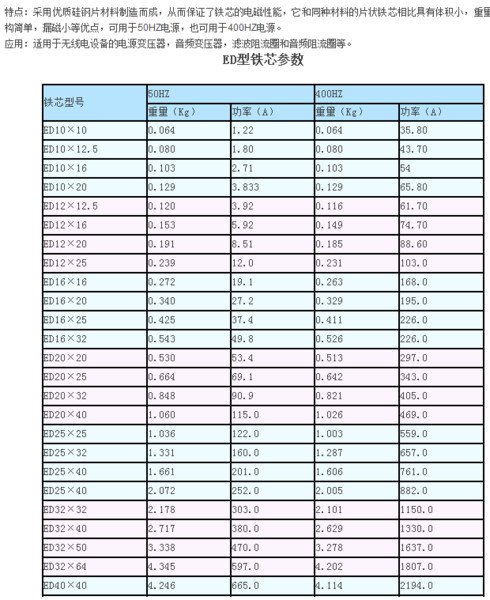

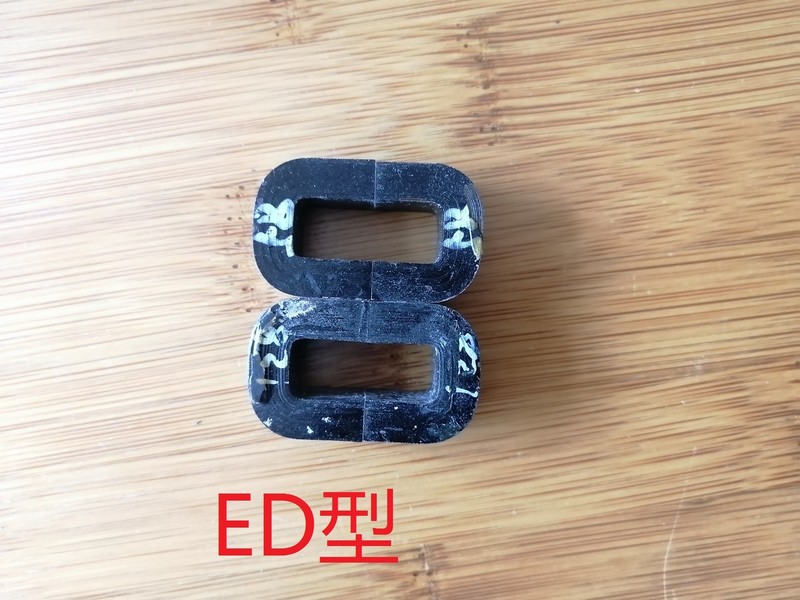

两个C型组合就是ED型。

chen131578

谢谢了。
