可预置数的二-十进制加/减计数器仿真

wgsd

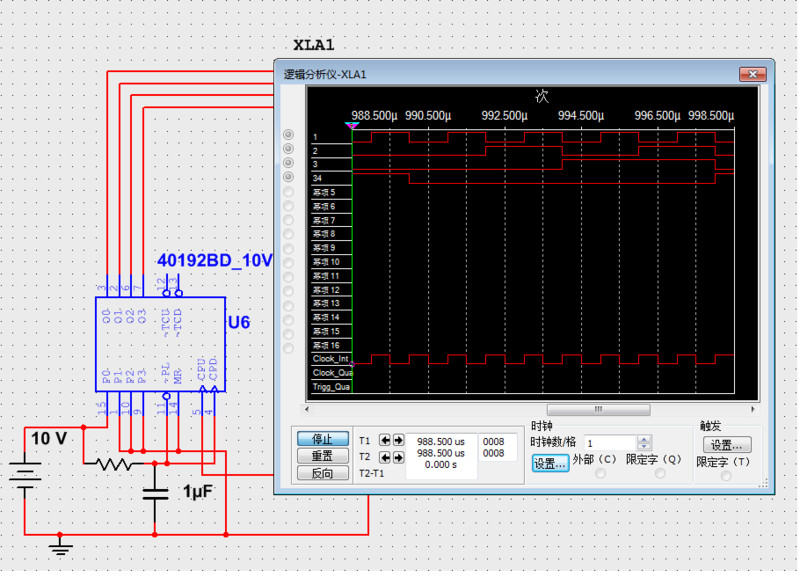

这是一个可置数的加、减十进制计数器，看看各输出脚对应的逻辑关系波形图。

勇闯沙滩

计数器与ED型变压器有关吧。

wgsd

勇闯沙滩 发表于 2019-8-19 20:15
计数器与ED型变压器有关吧。

没关系。可以计数、分频、逻辑控制等，如可以控制VAR基准的电流档切换，控制继电器切换来实现程控调换，列如按加、减键配合数字显示来调控输出电流，如显示12355时，输出电流就是12355mA，免得手动插跳线的繁琐。
