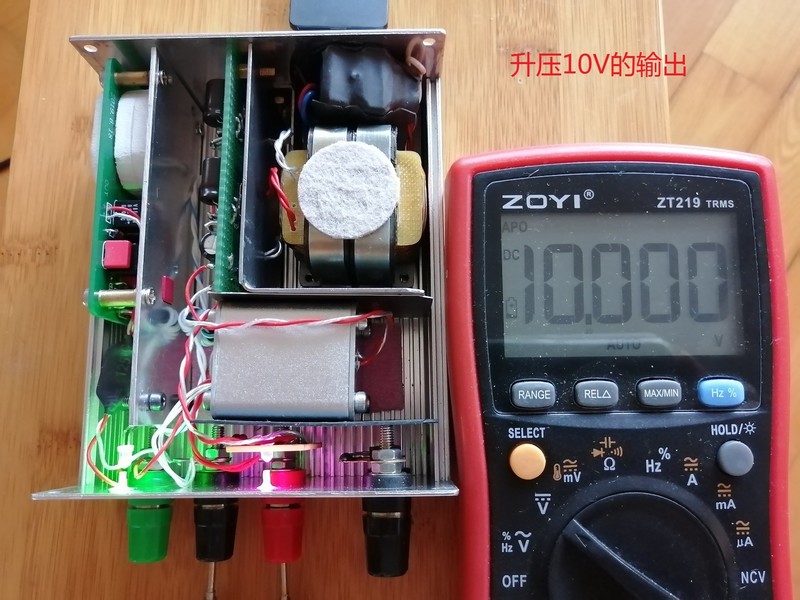

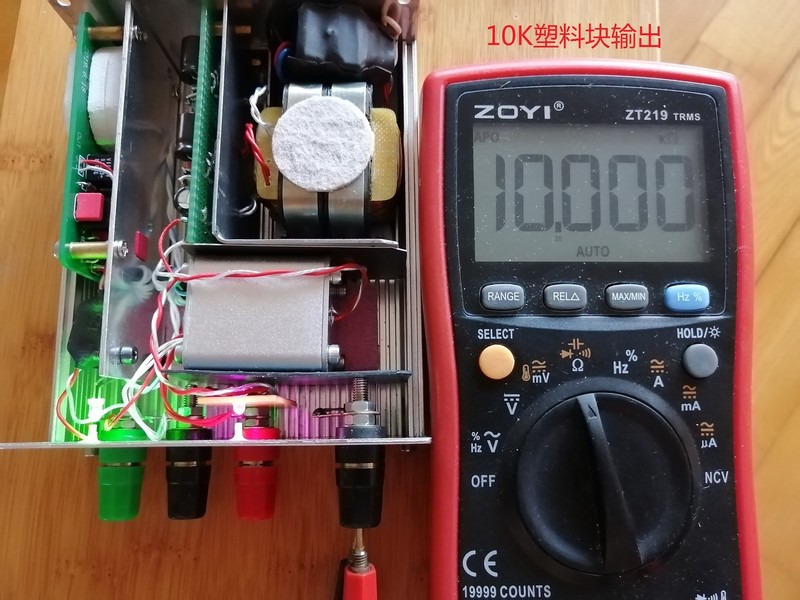

基准电源改装

wgsd

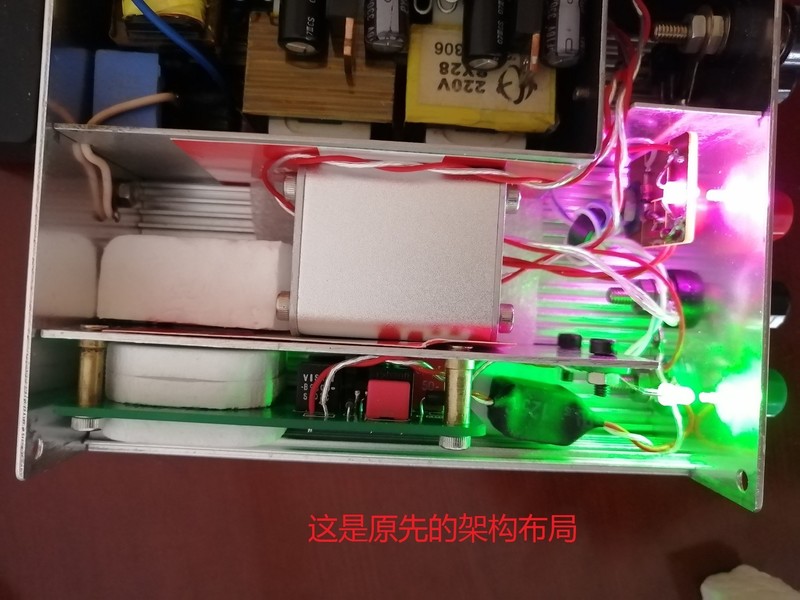

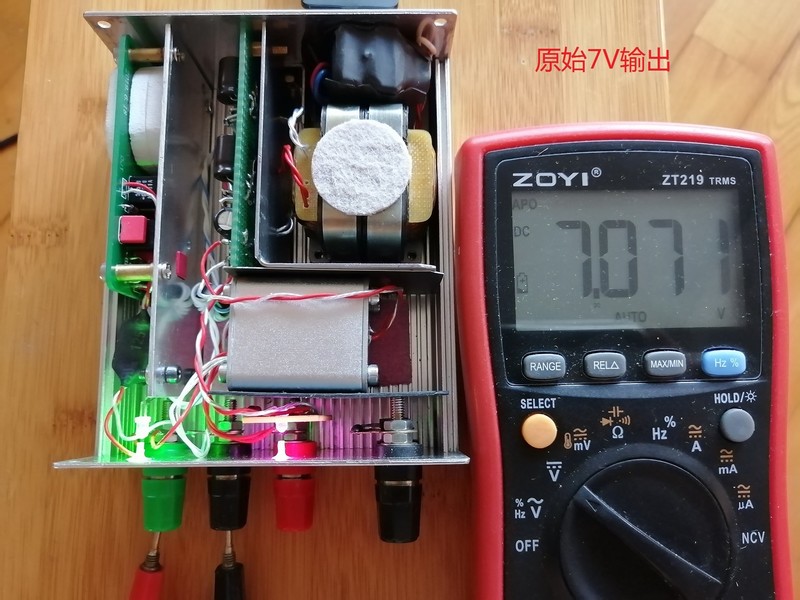

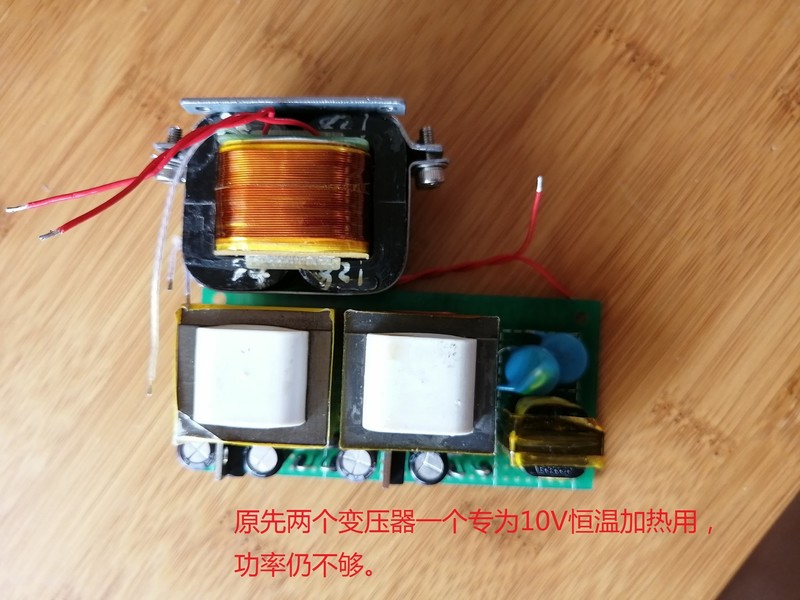

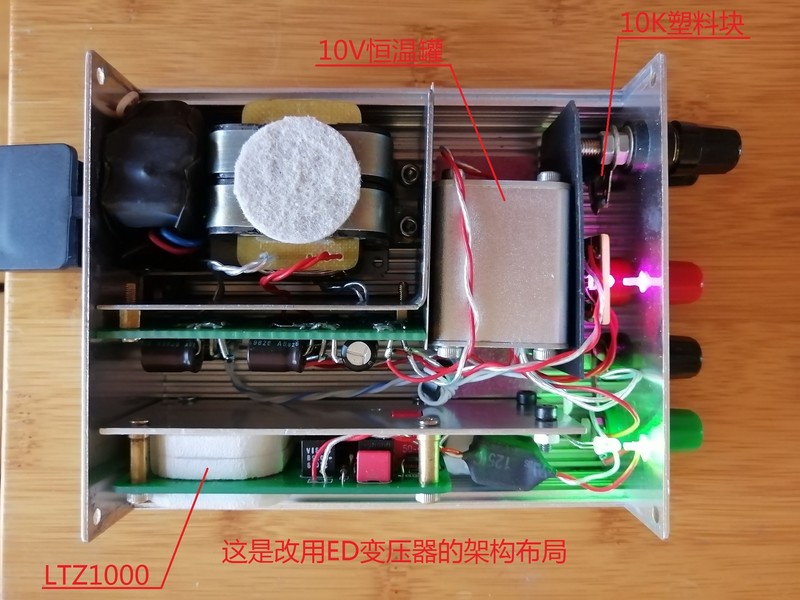

原先ltz1000基准的电源不是较合格，特别是7V升10V的恒温加热部分，功率不够，到达预定温度的20多分钟。测量的基准底噪虽然不大（小于1uV），但视乎存在工频干扰混入其中。这次做的小ED变压器，功率十足，漏磁很小，而且初次间加了一层静电隔离。实际测试，功率轻易的上到5W，温升非常低。实际在线路中使用平均功率小于3W，主要是恒温罐加热消耗。使用结果，开启电源，两分钟即达到预定温度，这样在较低温度使用时不用担心温度上不去了。
经过几天几夜的连续工作，开壳手摸感觉不到温度，用温度计测试，34.5度（室温28.1度），恒温罐外壳温度35.5度，317铜体部分37度，温度影响较之前的变压器大大减小。
随后测试了一下底噪，波形明显比以前干净，之前有规律的波峰不见了（类似附加的正弦波）。
