为DT830-VAR-1819电压电流源安装个金属家

43545 · 发表于 2019-9-1 22:01:13

DT830-VAR-1819标准电压电流源发布出来有一段时间了，都已经是第二个版本了，第三个版本很快出来，将是四线电流档控制。但目前一直没有为这个标准源建造一个“家”。

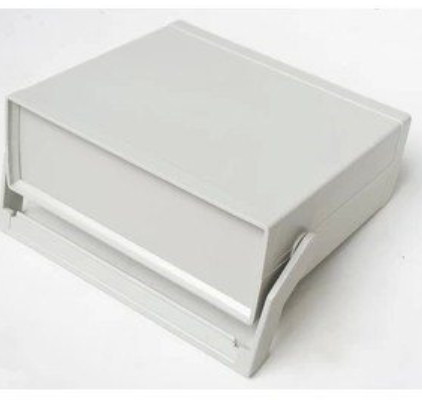

有很多种安装外壳的方法，最好的就是用仪表机箱，然后配上档位旋钮，这种就是方便使用，好看，面且已经有面板图了，机箱外观是下图这样的

以上方法，机箱大，配上旋钮后，成本就高了，所以大家一直没有去用这种机箱，标准电压源也不是经常使用，所以大部分仪友还是裸板使用，用跳线的方式换档。

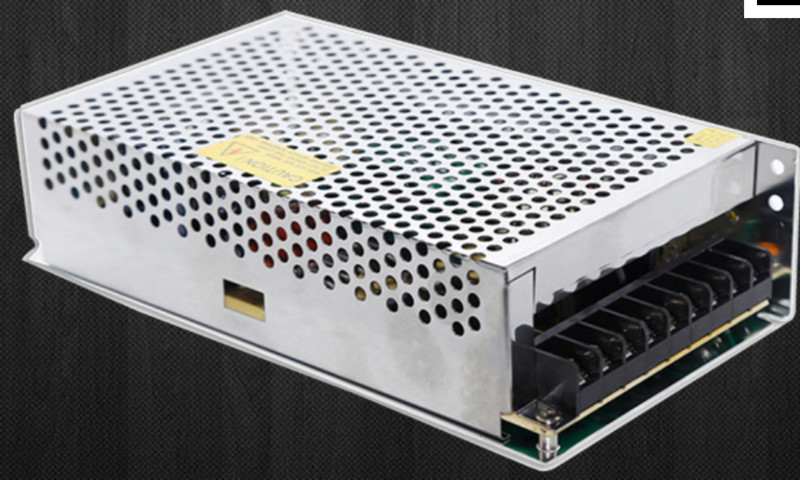

所以，我翻了翻淘宝，发现，ATX电源盒可以改造，还有LED开关电源盒，最后是闲鱼买了几个大点的LED电源，因为只要盒子，所以买坏的开关电源就行，几块钱一个。

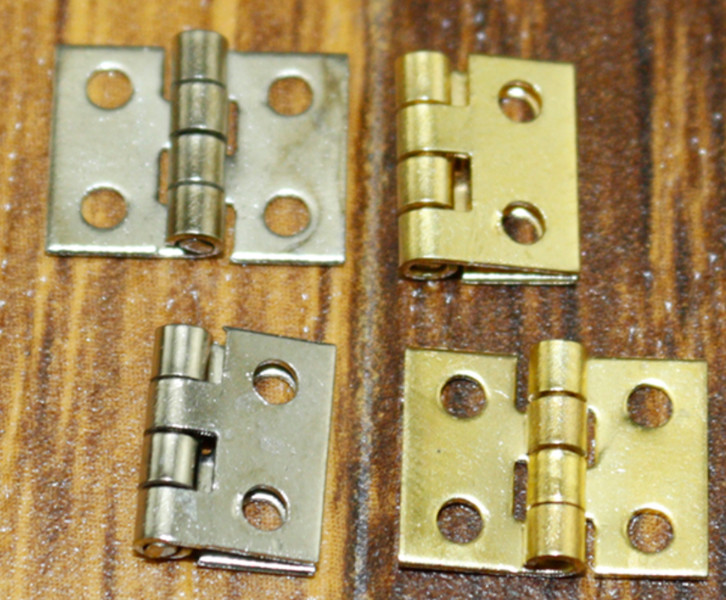

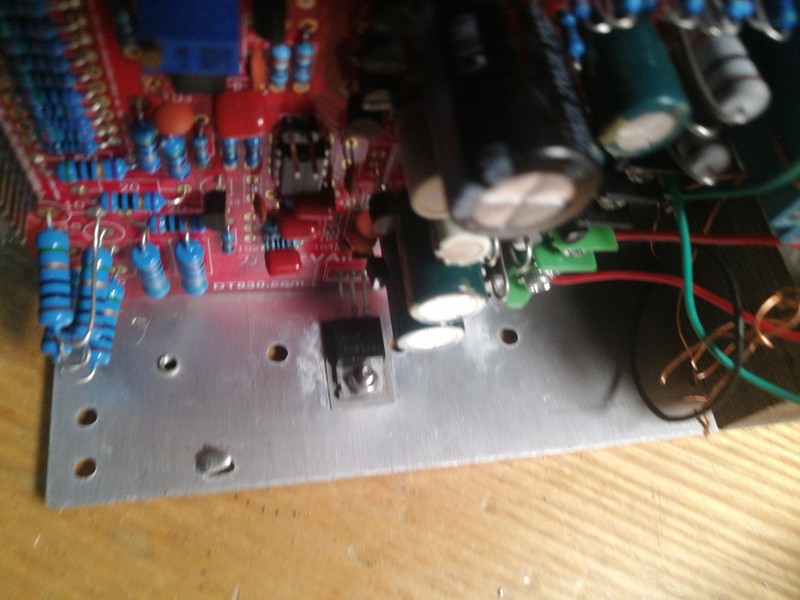

用这个的好处是便宜，不用再加散热片，本身就是铝或铁的。使用时打开盖子，不使用时合上就行，要是怕丢了盖子，可以淘宝上平折页这种装上，这样就像“门”一样了。

平折页很便宜的，多买几个就好。

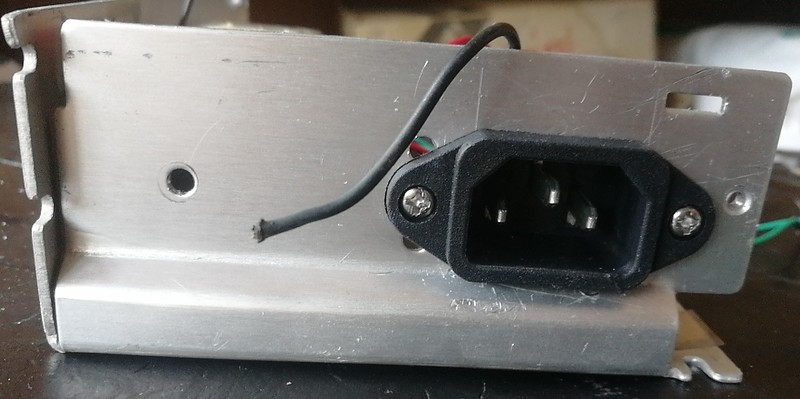

那么说干就干，首先要想到的是，电源如何安装，以后电源如何使用，我想到的是用八字型电源插头，而不是从盒内引一根220V线出去，这样盒子不用拖一根线在外面。
是什么样的呢，看下图

这样是不是很方便，只要准备好电钻等工具，打方孔就行。

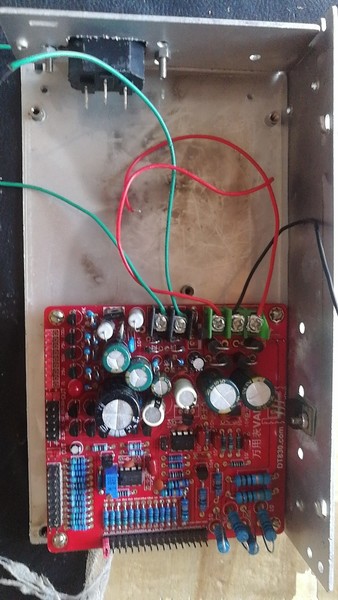

再来看看其它效果，下图中，已经打好孔，安装好220V插头了，空位置就是准备安装两个变压器的。

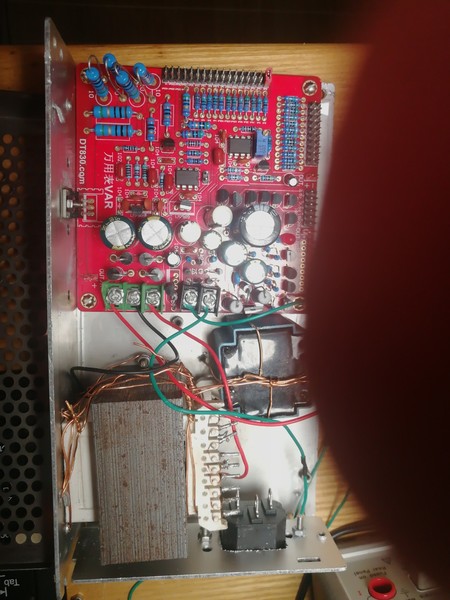

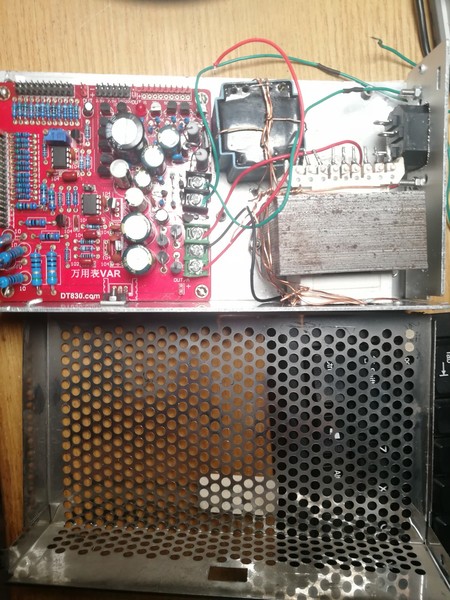

因为有闲置的PCB板变压器，所以用上，没有马甲不好固定，就用漆包线捆绑式固定变压器，看效果图。

以上DIY外壳就差没有接变压器线了，然后就是为输出打几个香蕉座的接线柱孔，装上接线柱更方便使用。

这个是成本低，使用方便的方案了，大家快动手吧。

fslichong · 发表于 2019-9-1 23:00:14

实用，但不高大上，高大上又要提高好多成本，犹豫中

人艰不拆 · 发表于 2019-9-2 15:06:30

这个盒子好像不太贵

wgsd · 发表于 2019-9-2 18:58:49

壳子很适用，有旧PCB板固定会更好。

chen131578 · 发表于 2019-9-2 19:47:24

我有十几个坏的845时代的老ATX电源，安上去感觉高度高了，不好看。正好有大点的光纤接线盒改了个。

星星123 · 发表于 2019-9-2 21:35:24

一 . 变压器建议用扎带固定。
二 . 变压器矽钢片与金属铝外壳最好绝缘处理

巍巍兴安 · 发表于 2019-9-3 09:03:24

铝质壳体，散热好

白不分 · 发表于 2019-9-14 09:33:41

谢谢分享哦
