拆修vFans小音箱

snowrose2000

晚饭后，去倒垃圾（螃蟹壳和毛豆皮。。。微信好友应该懂。。。）结果还没等倒进去，在垃圾桶发现个东西。
看看周围没人，果断伸手。。。

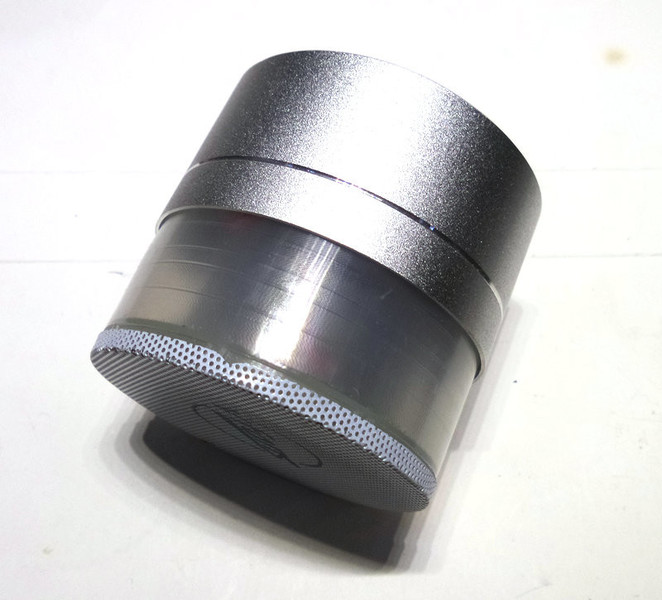

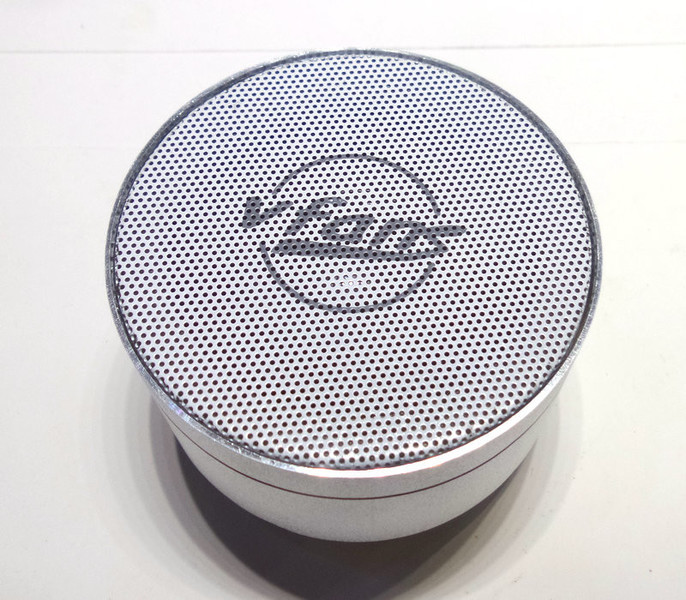

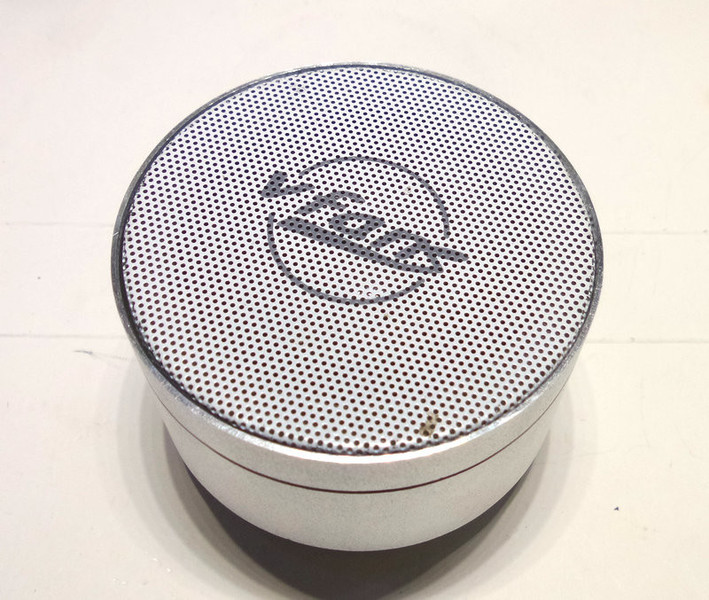

捡回来的就是这玩意。在垃圾桶里看，就知道是个小音箱。

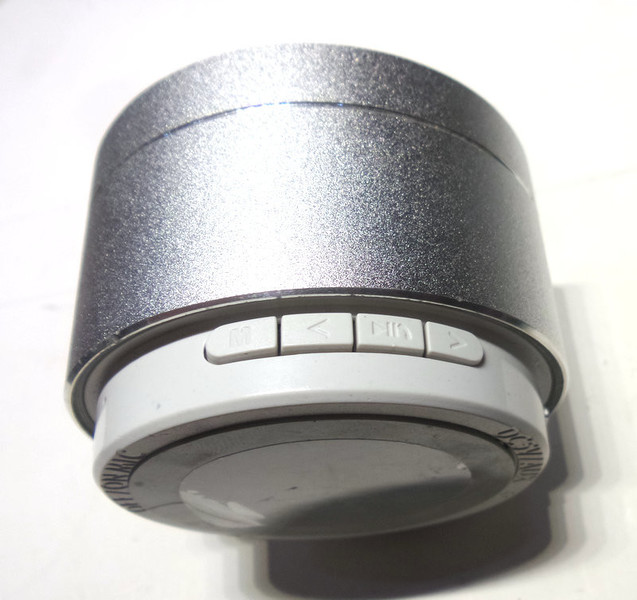

功能按键。看标识，带蓝牙的。

怎么鼓捣都没反应。果断拆。。。
上半部分有个铝合金的外套，推一下，动了。。。

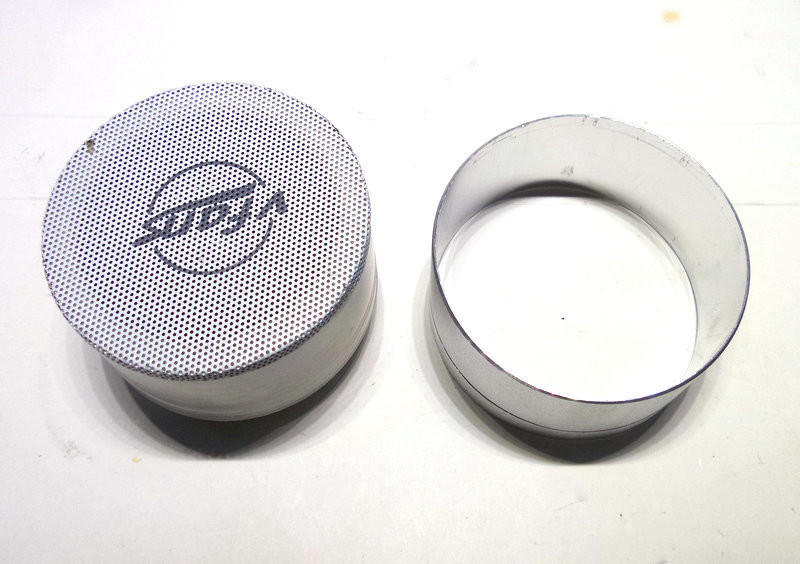

直接推出外套。

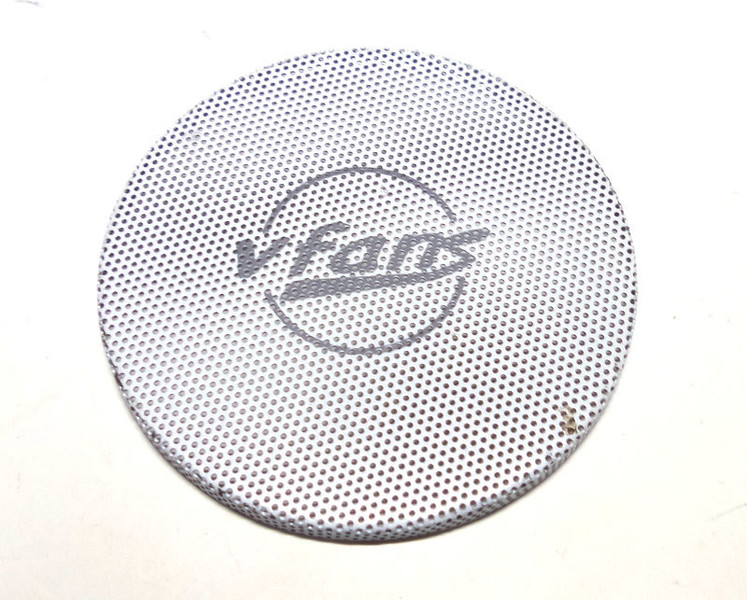

拆下来的喇叭罩。

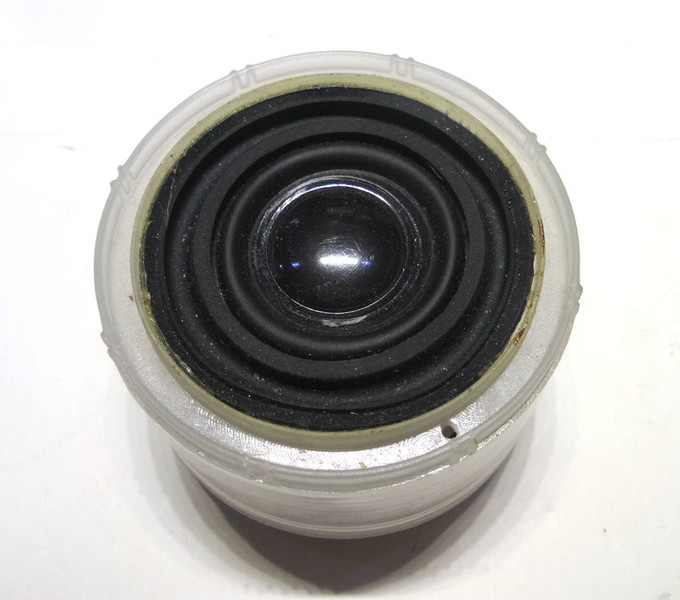

喇叭周围没有螺丝。看来需要从下面下手。

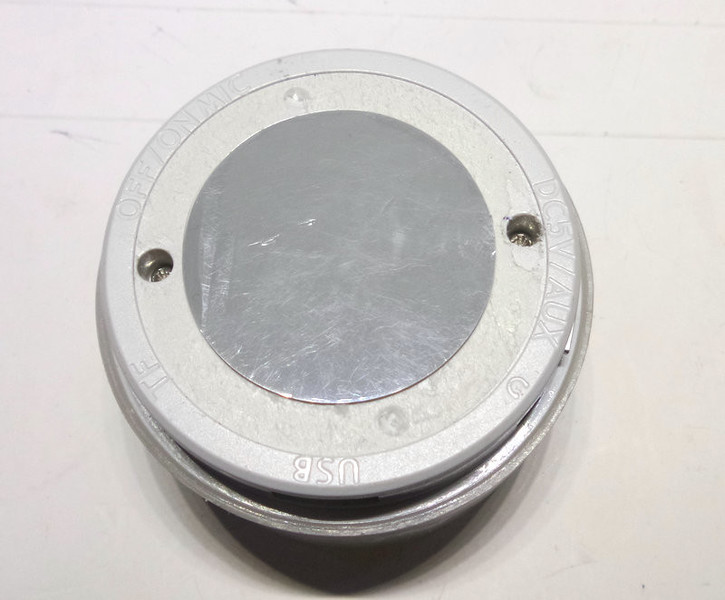

底部外圈防滑垫拆掉，果然有俩螺丝。

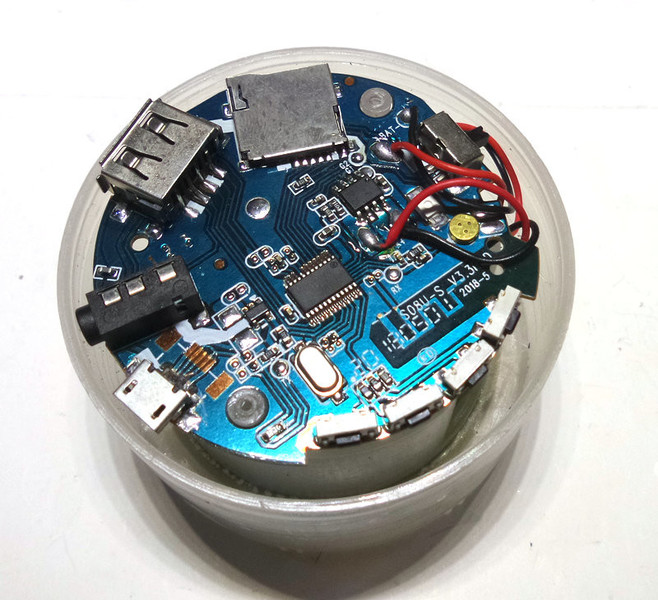

拆掉螺丝既可拿掉后盖。

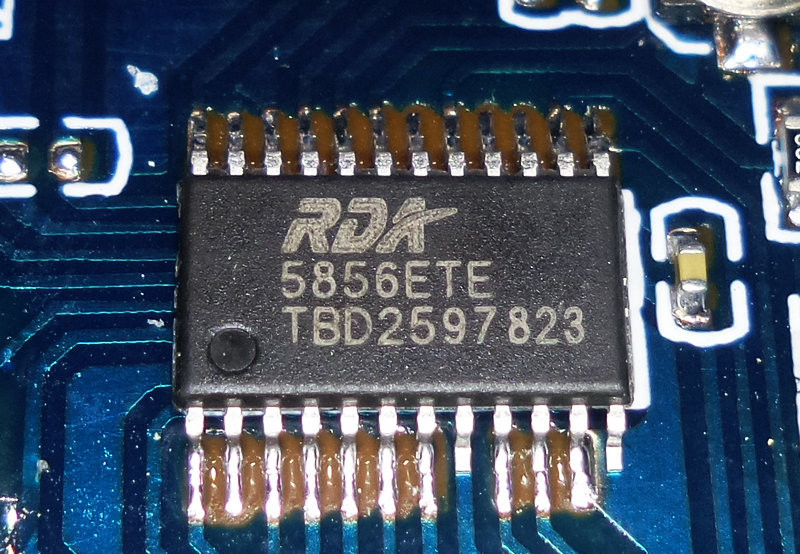

主控RDA5856 科微电子的蓝牙双模单芯片MP3方案。
RDA5856 实现了蓝牙双模的 SOC，在单芯片上集成高性能 MCU、Bluetooth、FM Radio、PMU、Codec 及 Memory，支持V2.1（2.1+EDR）和 BLE 两种模式，并拥有丰富的接口资源，满足各类蓝牙产品的开发需求。
RDA5856 采用自主研发的降噪算法和回声抑制算法，蓝牙音乐播放的信噪比可以达到 -90dB 以上，同时该芯片具有优秀的射频灵敏度，BR 灵敏度达到 -94dBm 以上。RDA5856 具备强大的抗干扰和穿墙能力以及更持久的续航能力，适用于各种蓝牙音箱，头戴式耳机、声霸等多种应用场合。

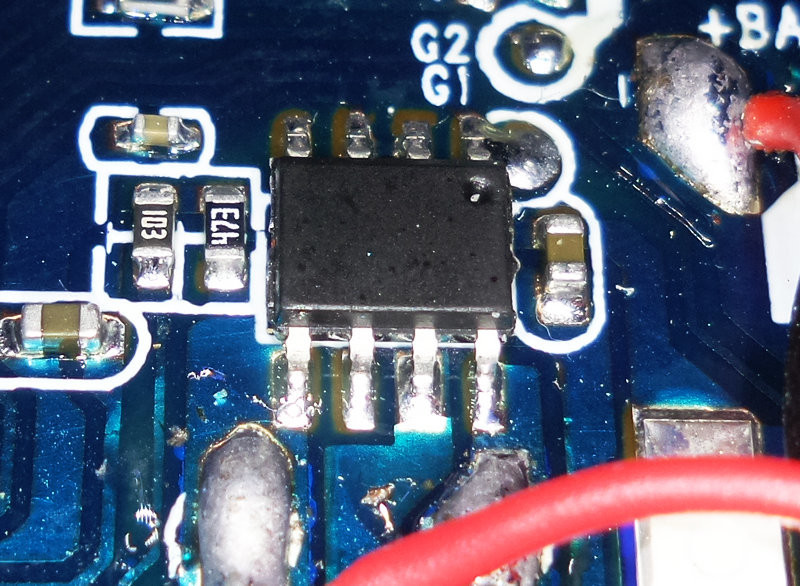

这无标的IC肯定是8002了。

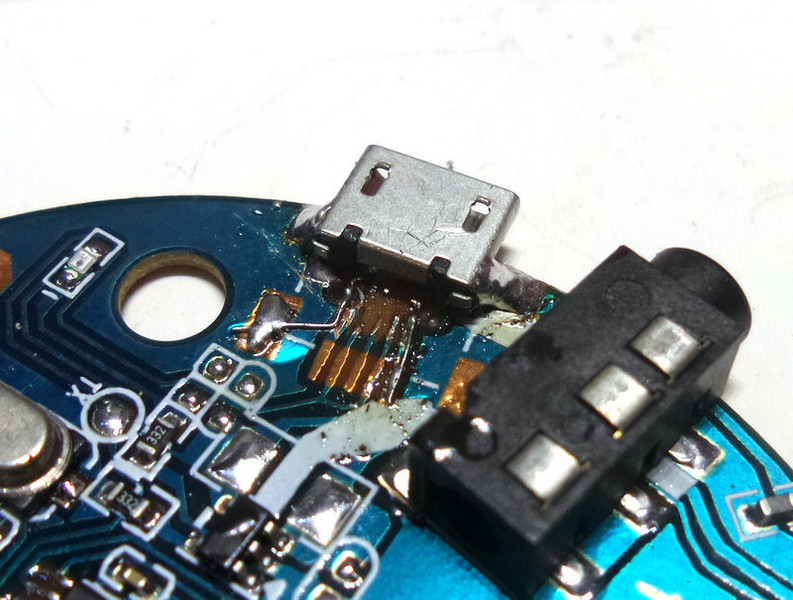

MICRO USB口。怎么看着怪怪的？

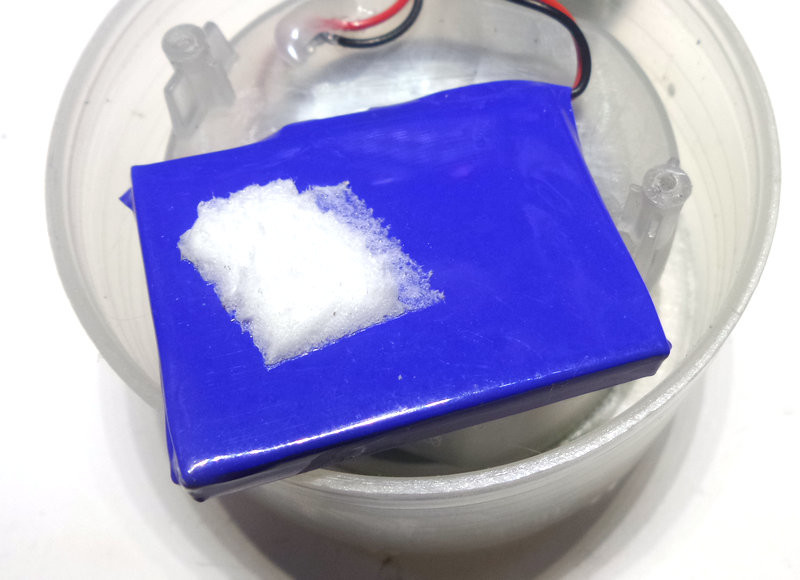

电池个头还不小。估计有400mah。

万用表测电池0V。直接上电源激活，充了一会后开机了。

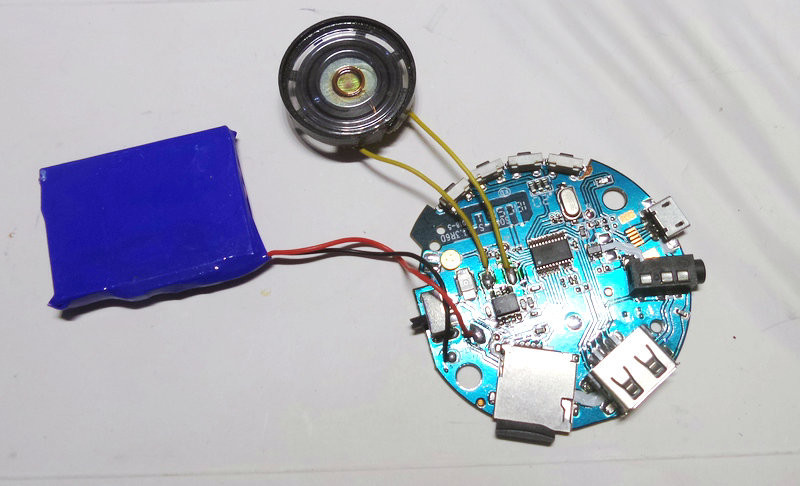

但是喇叭无声。找了个玩具里的小喇叭焊上，有声了。
看来喇叭有问题。

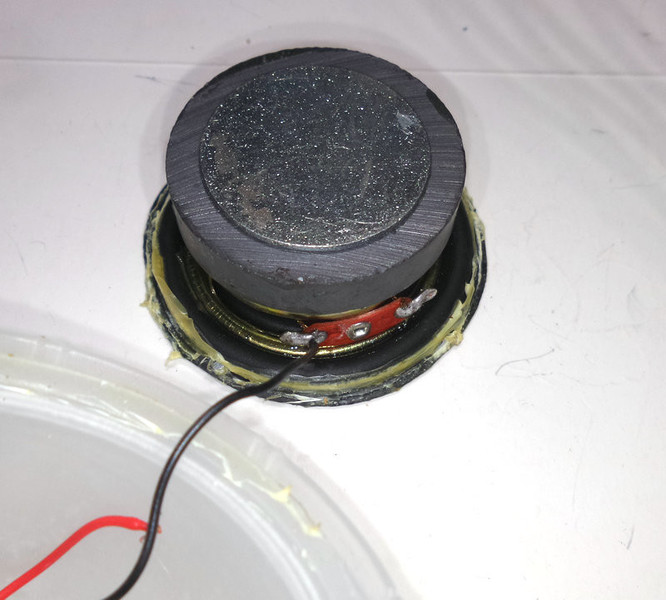

小心翼翼的拆下喇叭。断了一根线。不知是被我拆断的？还是原本就断了，所以没声音？

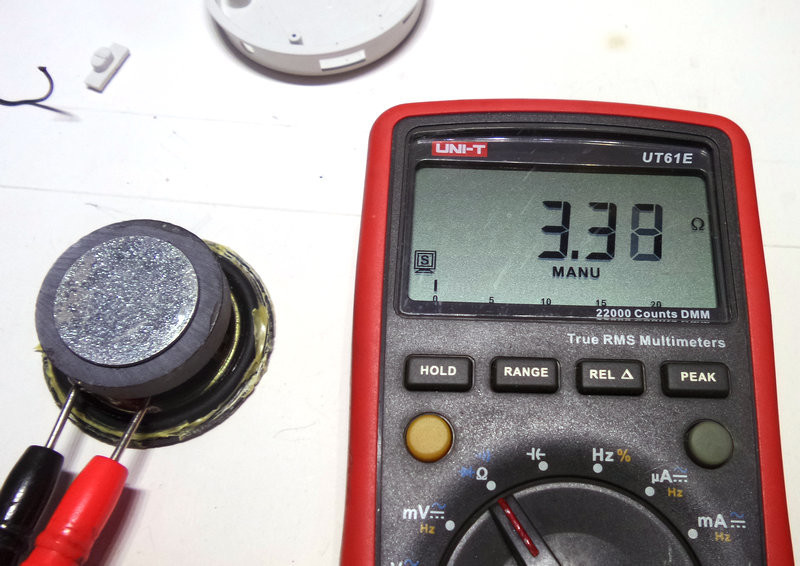

测了下喇叭，正常。看来无声是因为断线。

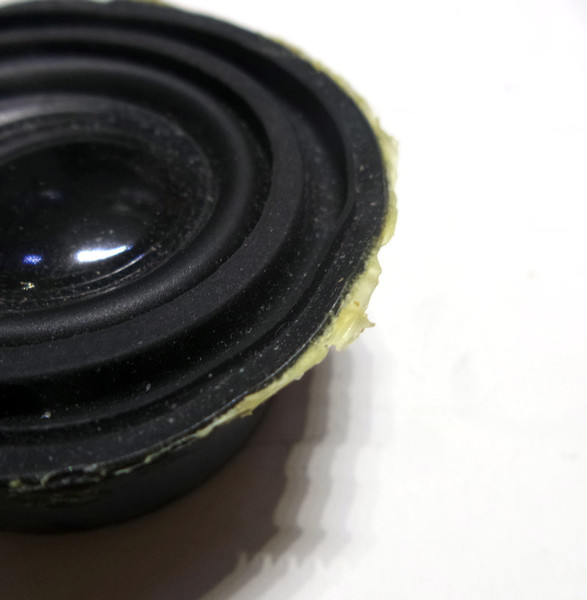

既然喇叭是好的，那就要清胶了。。。
用棉签+丙酮慢慢清理残胶。

全部清理干净后。

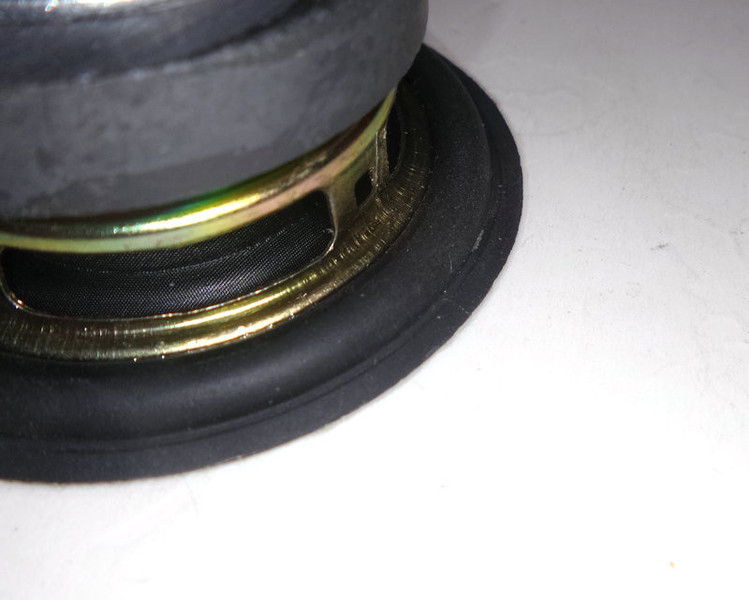

这喇叭挺有意思的，一个小喇叭，粘在一个泡沫边上，然后泡沫边在粘在音箱壳上。
这样形成了双边，估计是为了增强低音效果。

把喇叭重新粘回。
开始处理micro usb充电口。

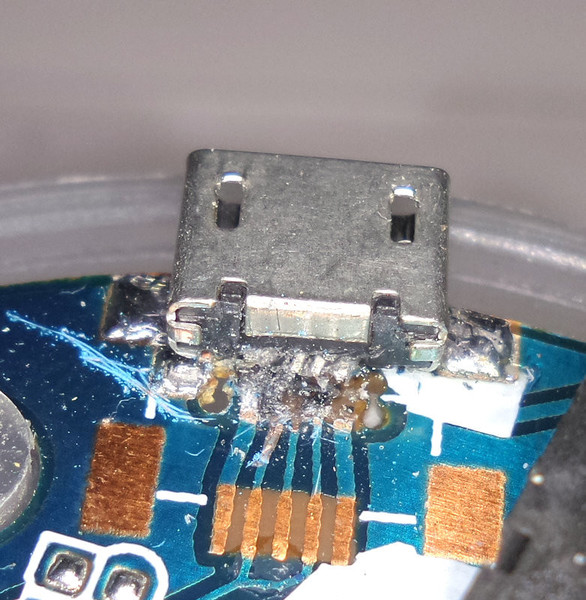

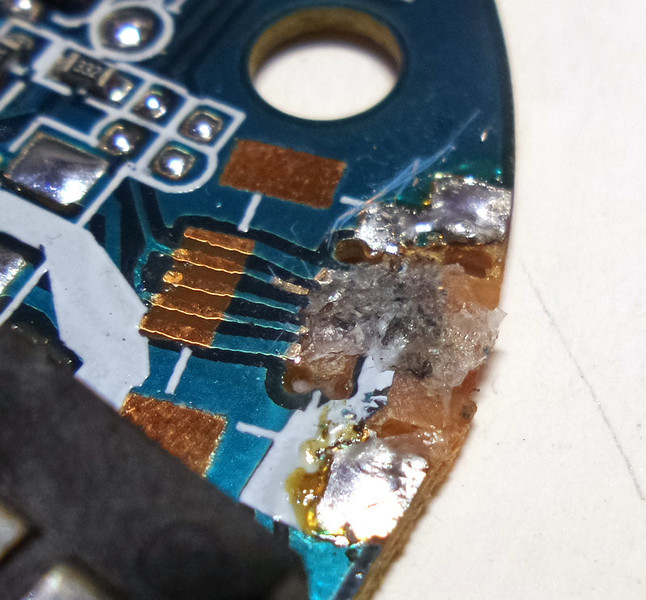

拆掉充电口发现下面好像一坨502.。。。。
估计是原主不小心把micro usb捅掉了，然后用502粘回去。。。
结果，正负焊盘全部脱焊，然后结果就是，无法充电。。。所以被丢。。。

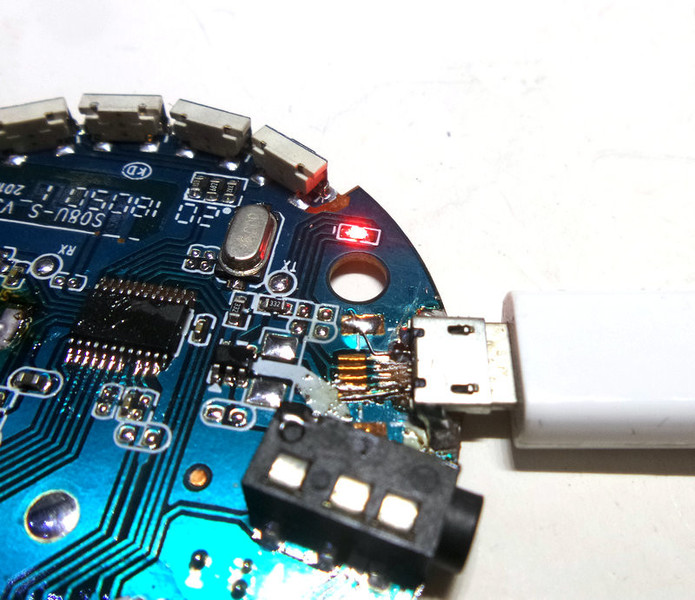

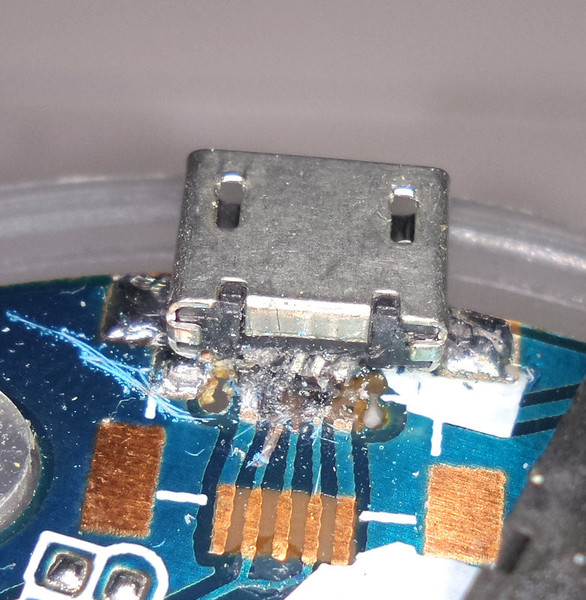

清除502，看看原来的micro usb还能用，索性直接飞线。。。
看这USB口共有两组焊盘。应该是可以焊mini usb和micro usb。

飞线好焊盘以后，充电正常。电流大概300mah。

外壳洗澡，干燥后组装回原样。
开机播放正常了。
