大家的ZT-X/219频率档测PWM需要串联电容吗？

散淡021 · 发表于 2019-9-18 13:10:04

hugohehuan 发表于 2019-9-16 19:04
我的219就测不到PWM，频率是0，占空比也是0。
发回厂家检测说是好的，要串个电容测……
我觉得好奇怪…… ...

我是不串小电容直接测台式和笔记本主板CPU供电场管的频率和占空比），用交流毫伏档或频率档，
ZT-X、219、203、UT139C、UT210E等等这类表都能测（不排除有些主板不行）

这类表的说明书明确说明交流电压档是不能测CPU供电200---300K的频率，大概70K以下OK）

wgh1027 · 发表于 2019-9-18 18:16:36

反正平时多备个电容就没错了。

散淡021 · 发表于 2019-9-18 23:34:24

wgh1027 发表于 2019-9-18 18:16
反正平时多备个电容就没错了。

对

就是100K的表有些地方也是串个小电容更好（如测波纹电压）

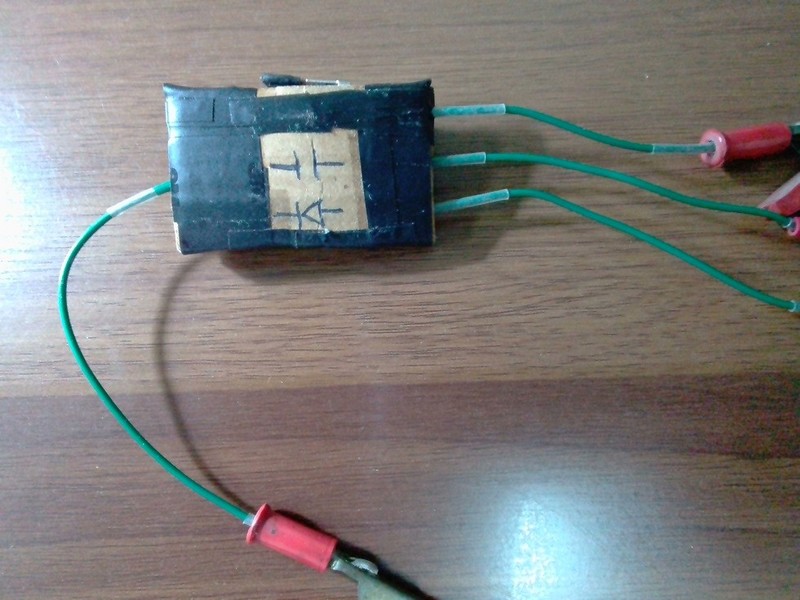

表的伴侣

kyhwhb · 发表于 2019-9-19 08:08:20

表的伴侣----再美化一下外壳

hugohehuan · 发表于 2019-9-21 01:30:31

散淡021 发表于 2019-9-18 13:10
我是不串小电容直接测台式和笔记本主板CPU供电场管的频率和占空比），用交流毫伏档或频率档，
ZT-X、219 ...

219测一个200多kHz的12V的PWM时候，占空比总是错的，后来就连频率都测不了了……
再后来3.3V的也不行了……

散淡021 · 发表于 2019-9-21 06:14:07

巍巍兴安发表于 2019-9-19 08:08
表的伴侣----再美化一下外壳

是的

现在不工作了，机会少了

zjqzwangdong · 发表于 2019-9-27 06:39:51

hugohehuan 发表于 2019-9-16 19:04
我的219就测不到PWM，频率是0，占空比也是0。
发回厂家检测说是好的，要串个电容测……
我觉得好奇怪…… ...

我的ztx测方波信号，正向测量时频率档有显示频率，但是占空比就失效了，然而表笔互换后却可以测出占空比，真是无言以对，不知坛友们有这情况不

zjqzwangdong · 发表于 2019-9-27 07:12:52

这表今天刚拿来还以为频率档占空比出问题了，后来听坛友说表笔互换下，居然又能测出来了，今早又和你们一样串个电容测，然后也起作用了，我在想，这样是不是在万用表内部测量电路直接串个合适电容是否可以解决此类问题

白不分 · 发表于 2019-9-27 08:11:25

谢谢分享。

hugohehuan · 发表于 2019-9-28 00:54:29

zjqzwangdong 发表于 2019-9-27 06:39
我的ztx测方波信号，正向测量时频率档有显示频率，但是占空比就失效了，然而表笔互换后却可以测出占空比 ...

啊？？？还有这种情况啊
