拆修美格WT22D液晶显示器。

chen131578 · 发表于 2019-9-24 21:00:52

代替的电源滤波电容没有相同容量的用大点的代替才能保证滤波效果，耐压要用大于等于原耐压值的才安全。基本的道理。

snowrose2000 · 发表于 2019-9-24 21:34:58

HD123 发表于 2019-9-24 11:33
电源滤波和音频滤波，不是一回事！哎，不说了

音频放大器，简称功放。
一台功放机上能用到上万 UF电容的，也只有电源部分了。
你以为？

HD123 · 发表于 2019-9-24 21:58:21

snowrose2000 发表于 2019-9-24 21:34
音频放大器，简称功放。
一台功放机上能用到上万 UF电容的，也只有电源部分了。
你以为？ ...

大功率的东西电源部分，用到上万uF的电容，为什么，你知道吗？你以为只是滤波吗？在电子电路中电源单是滤波，用不着这么大容量的电容！你可以做实验，用示波器观察，整流后交流电输出的波形，记下后，在加电解电容，470uF左右的，再观察波形，记下后，再换个1000uF的，记下波形后，再换2200uF的，你看看这三个电容对交流滤波，有什么变化？

HD123 · 发表于 2019-9-24 21:59:45

chen131578 发表于 2019-9-24 21:00
代替的电源滤波电容没有相同容量的用大点的代替才能保证滤波效果，耐压要用大于等于原耐压值的才安全。基本 ...

你说得对！

wgsd · 发表于 2019-9-24 23:14:46

HD123 发表于 2019-9-24 21:58
大功率的东西电源部分，用到上万uF的电容，为什么，你知道吗？你以为只是滤波吗？在电子电路中电源单是滤 ...

如果你的示波器不要坏的，会有明显的差别，没有示波器可以仿真看看？

HD123 · 发表于 2019-9-24 23:34:55

wgsd 发表于 2019-9-24 23:14
如果你的示波器不要坏的，会有明显的差别，没有示波器可以仿真看看？

这些简单电路我原来在厂里搞技术，早就摸透了，这些用示波器一看就知道，光靠电容滤波是不够的

wgsd · 发表于 2019-9-24 23:44:20

HD123 发表于 2019-9-24 23:34
这些简单电路我原来在厂里搞技术，早就摸透了，这些用示波器一看就知道，光靠电容滤波是不够的
...

真是无语了

wgsd · 发表于 2019-9-24 23:45:54

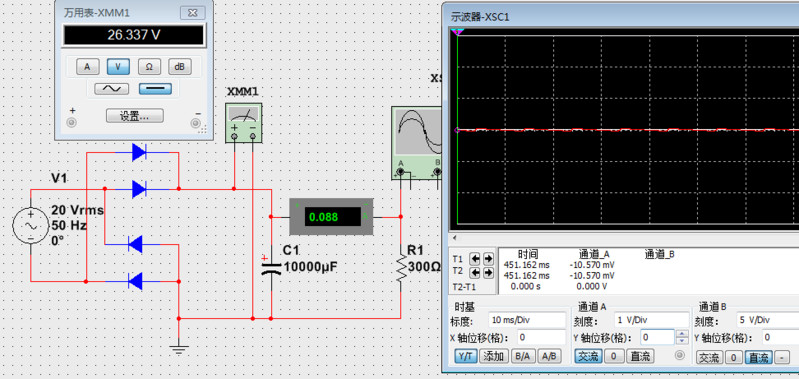

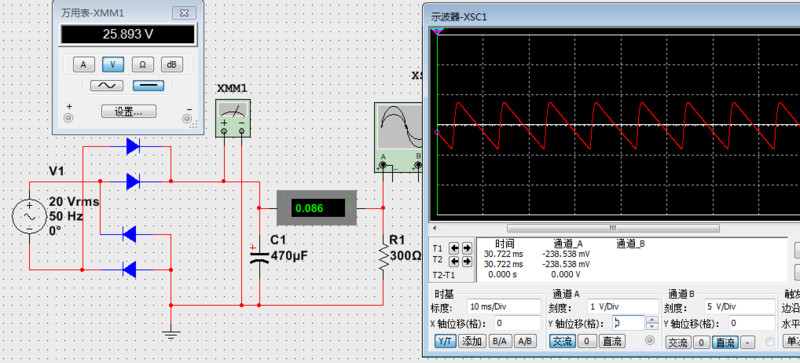

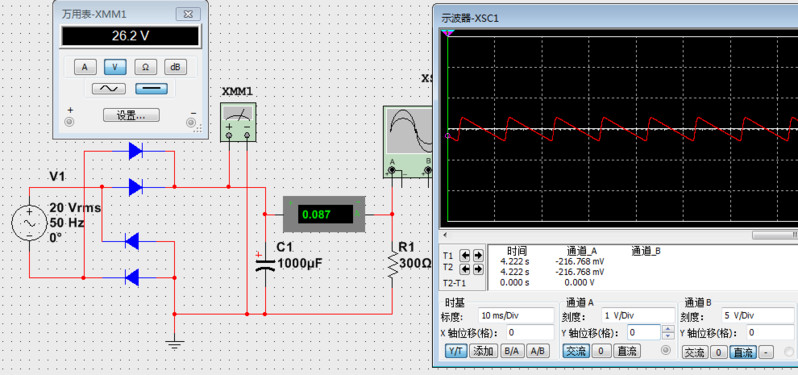

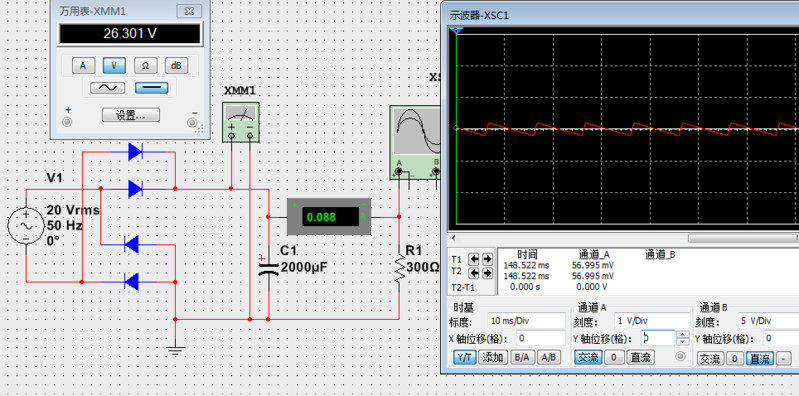

给你个仿真看看

chen131578 · 发表于 2019-9-25 07:11:34

wgsd 发表于 2019-9-24 23:45
给你个仿真看看

牛掰

lxd7343 · 发表于 2019-10-4 05:45:42

嗯，学习了，原来电路仿真还可以这么玩
