表头改电导仪

[复制链接]
发表于 2019-9-27 11:33:41 | 显示全部楼层 |阅读模式
帖子分类
帖子分类: 改装_制作
类型: 电导仪
标签: -
改这个合适

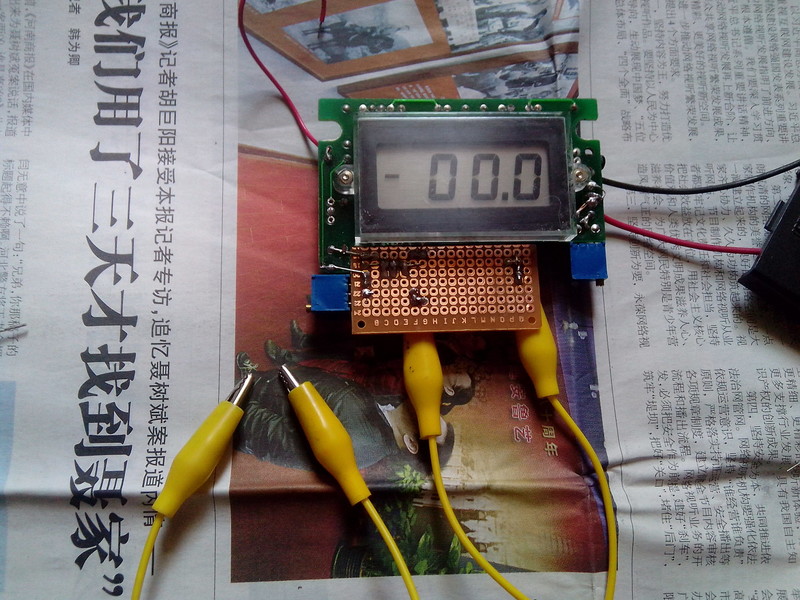

开路,显示电导为0

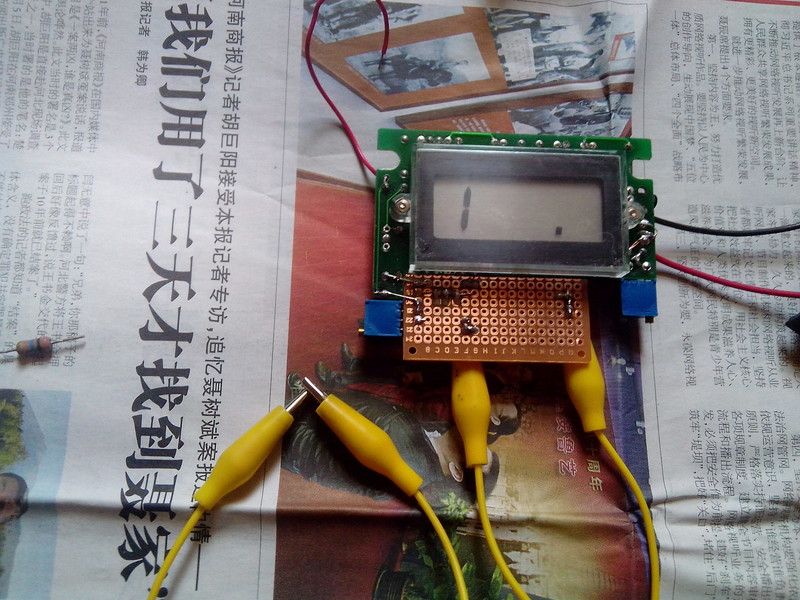

短路,电导范围溢出

这个电导计范围是10M到10G的电阻范围,对应电导为100ns-0.1ns
至于1000ns,那个误差就极大了

测试两个107K的电阻看看,这个107K指的是100M,k级电阻
不是107千欧

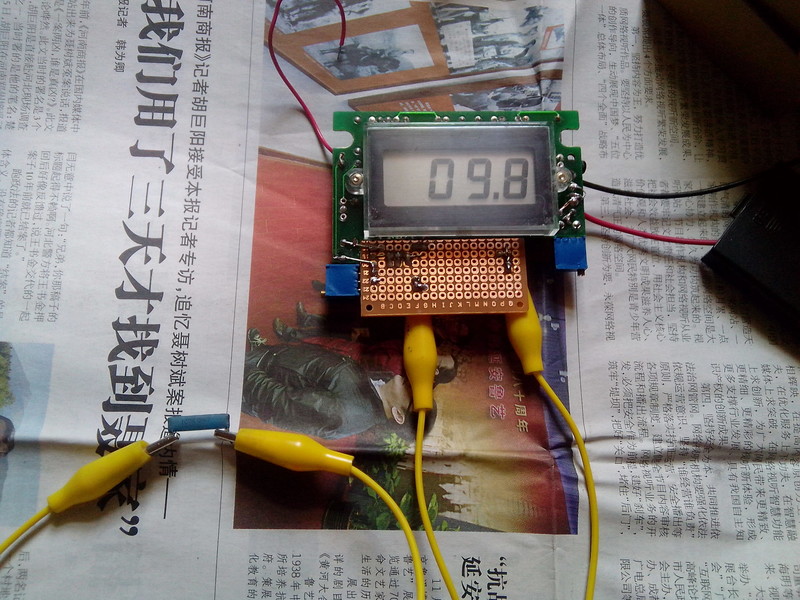

其中一个,显示9.8ns,对应大约102M欧姆

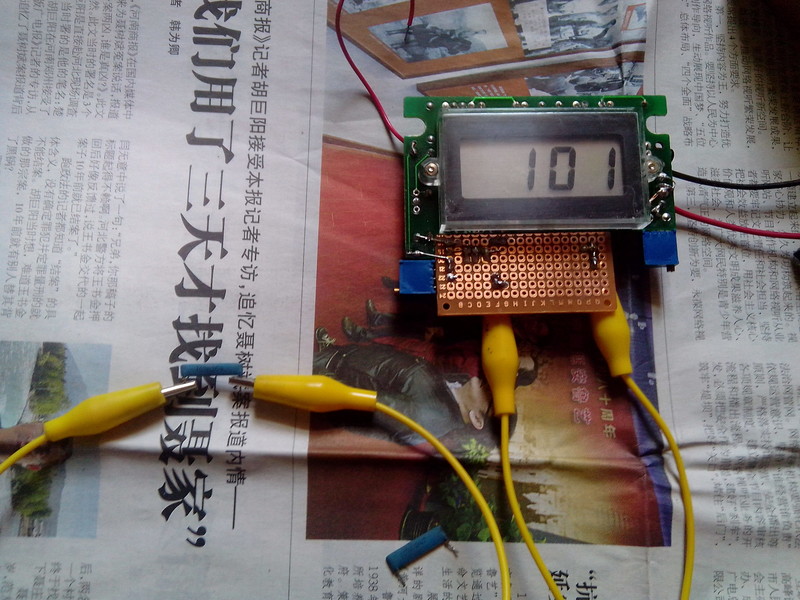

另一个10.1ns,小数点掉了,因为是用芝麻做的,哈哈

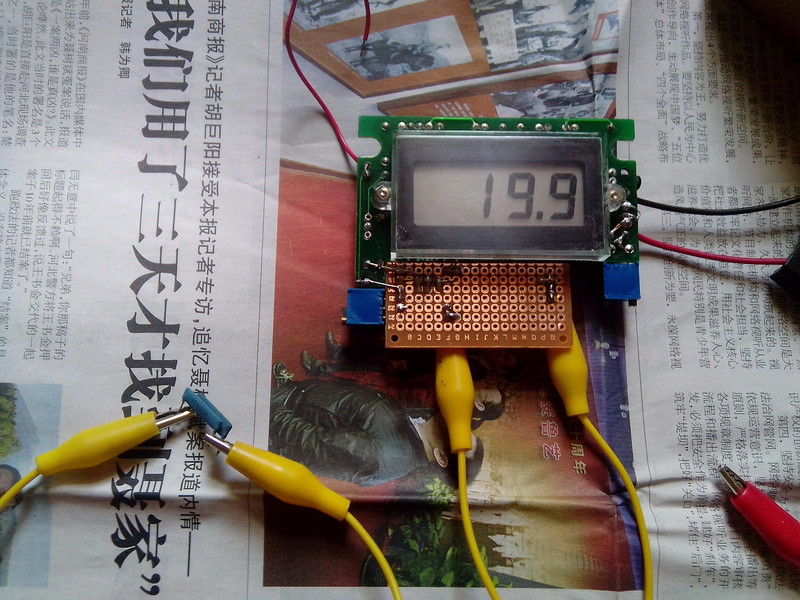

并联

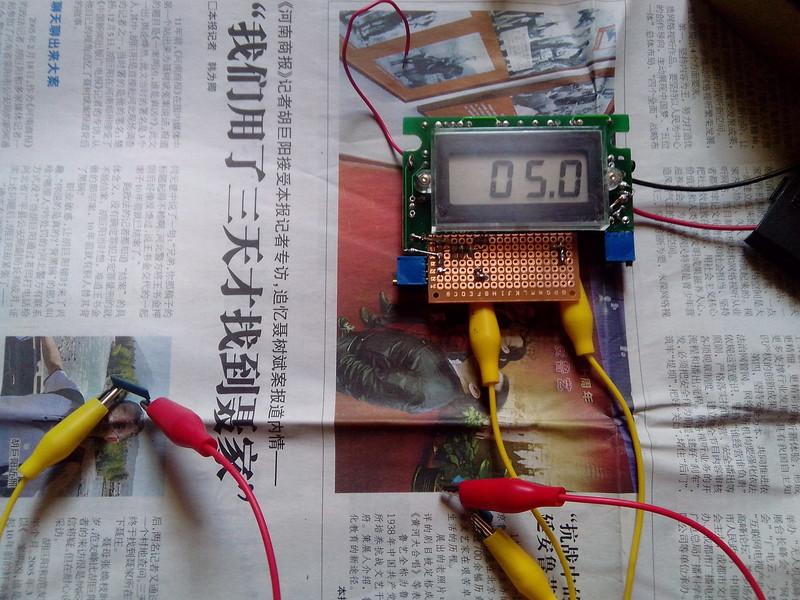

串联,即200M欧姆
发表于 2019-9-27 15:29:29 来自手机 | 显示全部楼层
谢谢分享
发表于 2019-9-27 16:20:01 来自手机 | 显示全部楼层
你是怎么把电阻值倒过来的?
 楼主| 发表于 2019-9-27 16:57:31 | 显示全部楼层
hc061218 发表于 2019-9-27 16:20
你是怎么把电阻值倒过来的?

不着急,请看下个帖子
发表于 2019-9-27 18:34:09 | 显示全部楼层
谢谢分享。
发表于 2019-9-27 20:11:49 | 显示全部楼层
谢谢分享。
发表于 2020-9-26 23:57:29 | 显示全部楼层
加个外壳就更好了
