[其它] 改造下基准温控方式

[复制链接]
发表在  2019-10-9 12:15:28  | 显示全部楼层 | 阅读模式
之前我做的基准恒温控制部分,用的是间断式加热方法,感觉不如持续加热温差小。闲着没事就想改变一下,因还没做加热壳,临时将感温头放入图中电阻丝的骨架空芯中,用泡沫包裹一下,上电测试,电流190多毫安,1分钟左右电流开始下降,2分钟左右电流稳定在68毫安左右,同时放入的一个测温电阻(10K,B值3435),阻值稳定在4.125K附近,温度应该是近50度。测温电阻值有正负3欧的变化,因3457表正在测试基准,所以没测试温度的实际变化,按感温电阻标准值给出的表格温度值估计(温差1度,电阻差130多欧),温度应该有正负0.02度左右的波动。估计装入密封罐里还会好些。

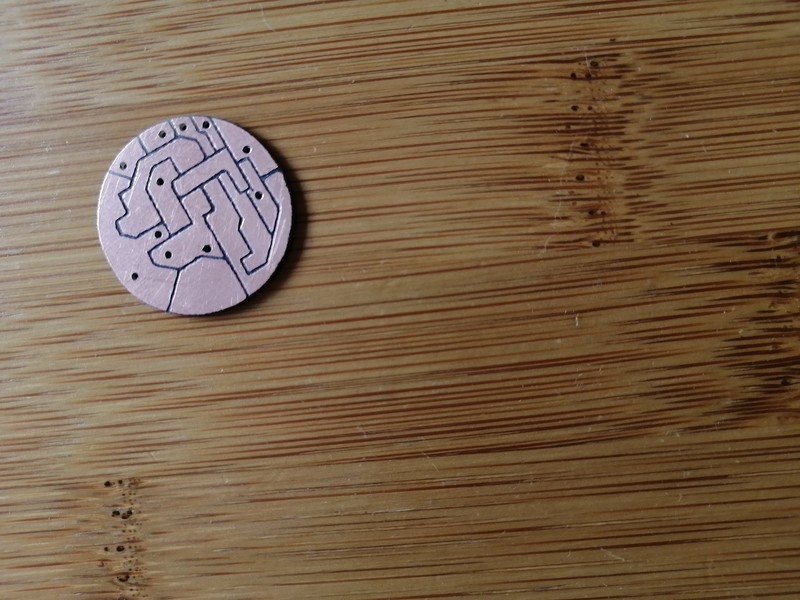

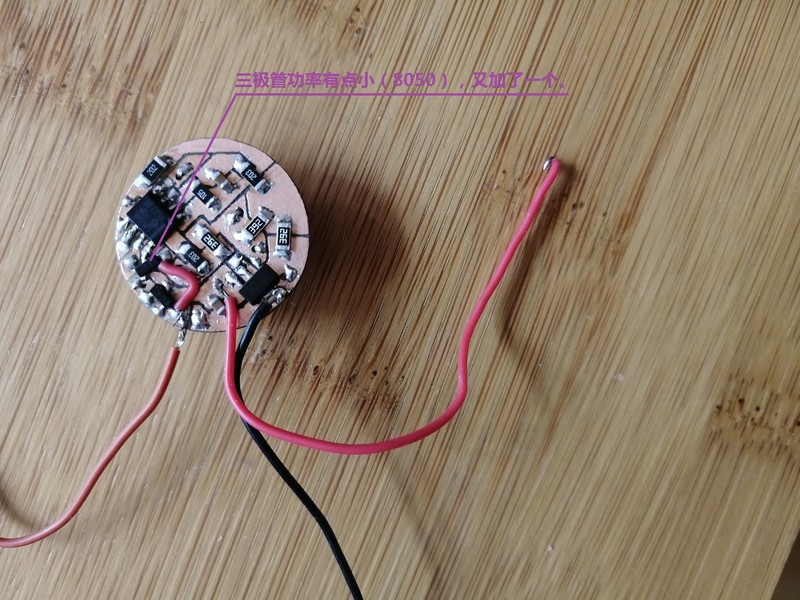

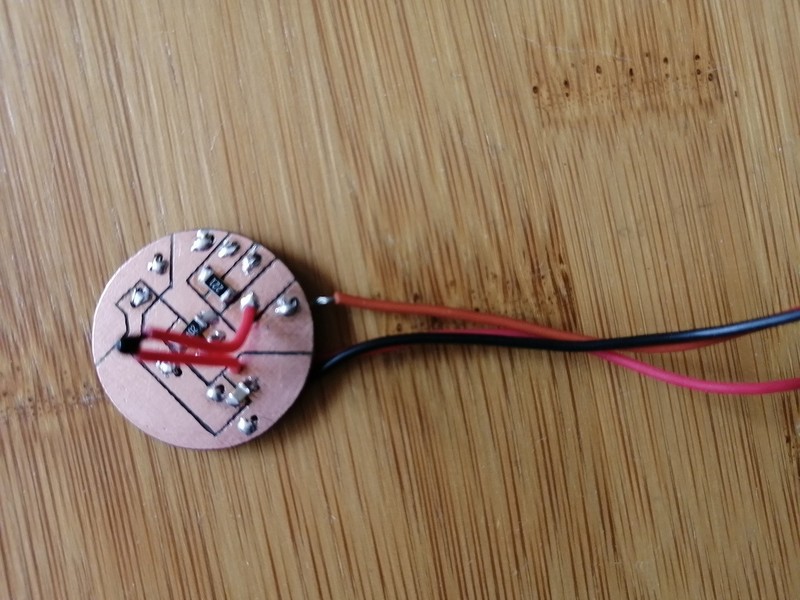

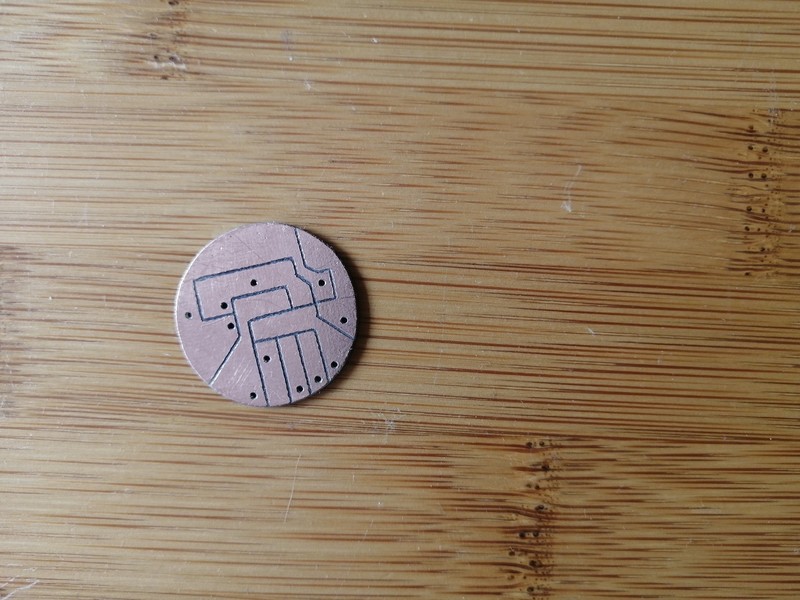

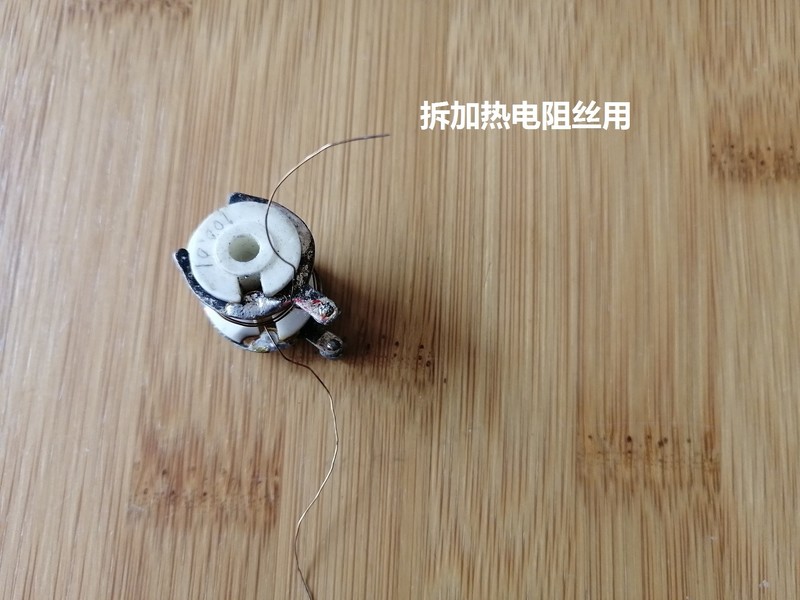

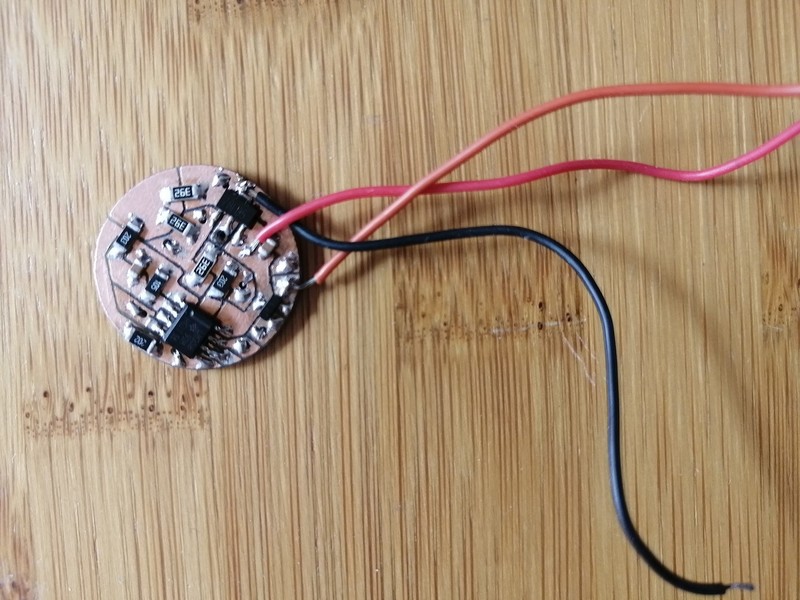

gh.jpg gh2.jpg gh3.jpg gh4.jpg gh5.jpg gh6.jpg
已有1人评分仪表币 理由
散淡021 + 10 很给力!

查看全部评分 总评分:仪表币 +10

发表于 2019-10-9 12:54:32  来自手机  | 显示全部楼层
很好,但如果配上电原理图就更好了
发表于 2019-10-9 19:46:46  | 显示全部楼层
精益求精
发表于 2019-10-9 20:19:30  来自手机  | 显示全部楼层
这个电路板做的够水平。
发表于 2019-10-10 07:34:36  来自手机  | 显示全部楼层
漂亮的电路板,做工精湛。
发表于 2019-10-10 11:20:16  | 显示全部楼层
电路图呢?
发表于 2019-10-10 13:58:13  | 显示全部楼层

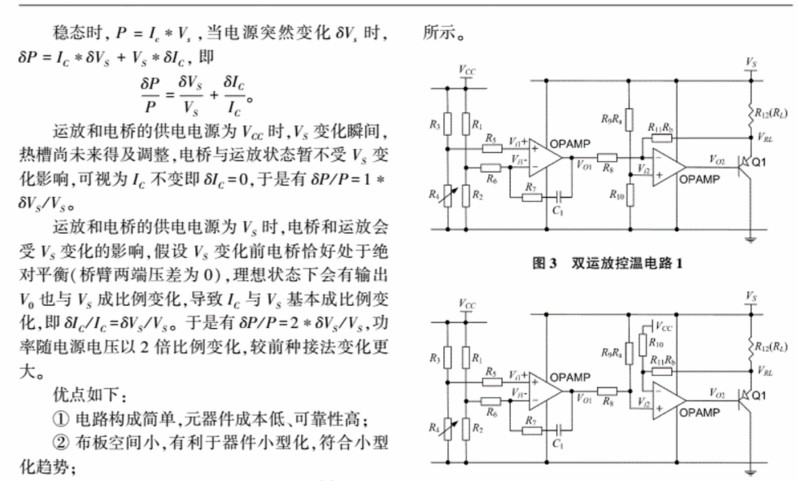

参照网上的这个图根据自己需求改动吧。 h1.png
发表于 2019-10-10 18:36:53  | 显示全部楼层
这PCB做的真漂亮。
发表于 2019-10-10 21:59:41  | 显示全部楼层
谢谢分享!
学习了
发表于 2019-10-11 12:09:24  | 显示全部楼层
wgsd 发表于 2019-10-10 13:58
参照网上的这个图根据自己需求改动吧。

谢谢共享的电路图。
