恒温控制加热电流测试

[复制链接]
发表于 2019-10-11 11:41:54 | 显示全部楼层 |阅读模式

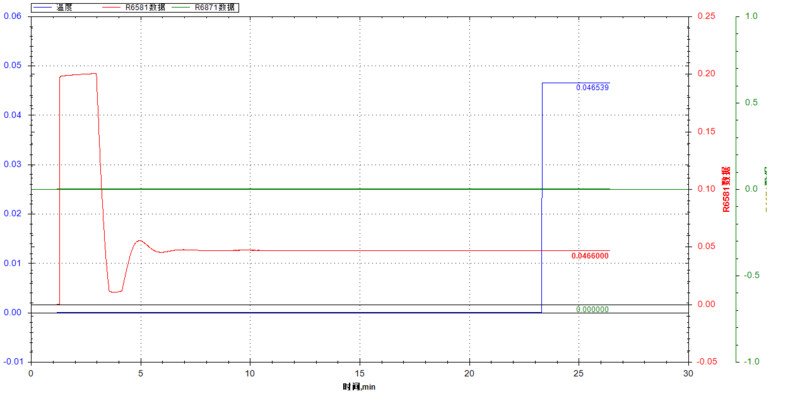

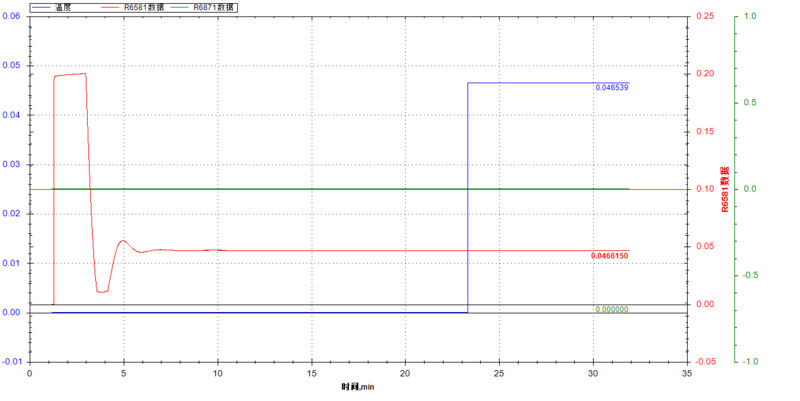

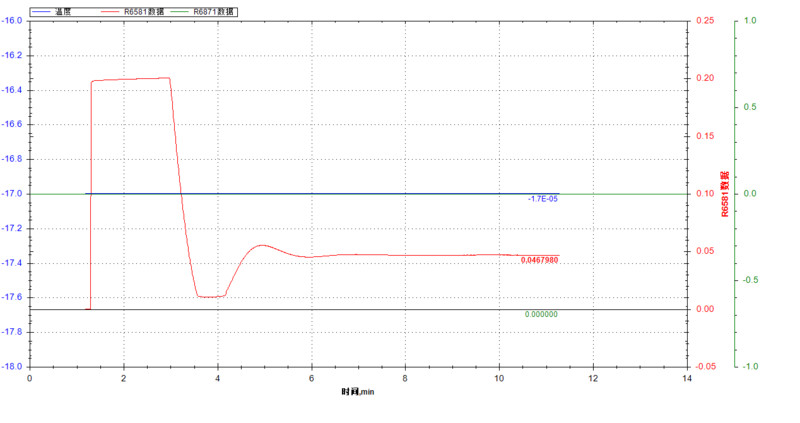

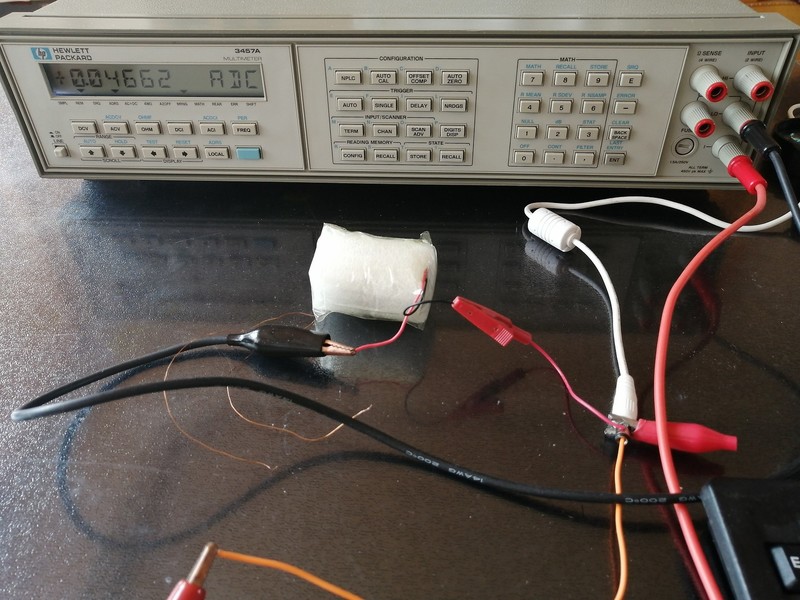

昨天给改变加热方式的恒温控制电路做了个加热壳,刚刚测试了一下加热电路的变化过程。上电电流急剧的上升到近200mA,持续近2两分钟,迅速下跌至10多mA,约近1分钟再次上升,全过程约5分钟左右趋于恒定,10多分钟后,基本非常恒定,电流只在46mA左右,有几十微安的调整。感觉很不错了,过去的间断式温控,电流是在百多毫安下,做接通和断开来保持温度的恒定,估计会有温度过冲现象。上几张电流的采样图。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
发表于 2020-1-5 22:00:30 | 显示全部楼层
嗯 电流稳定下来就说明成功了,就怕震荡,一震荡必定有过冲
发表于 2020-10-26 11:45:03 | 显示全部楼层
学习了,谢谢楼主分享!
