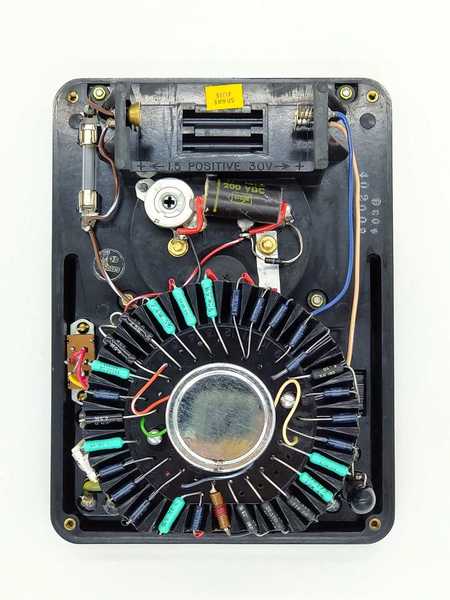

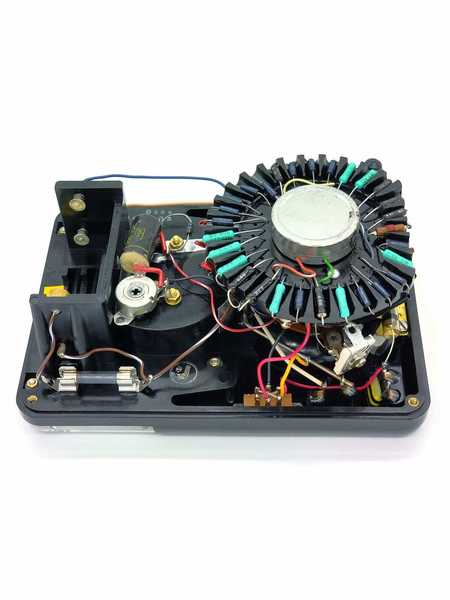

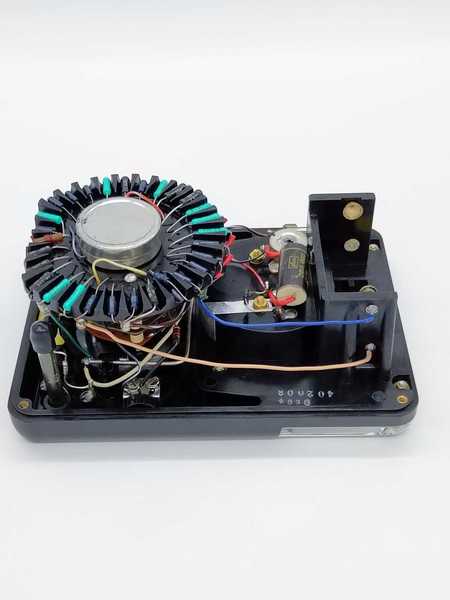

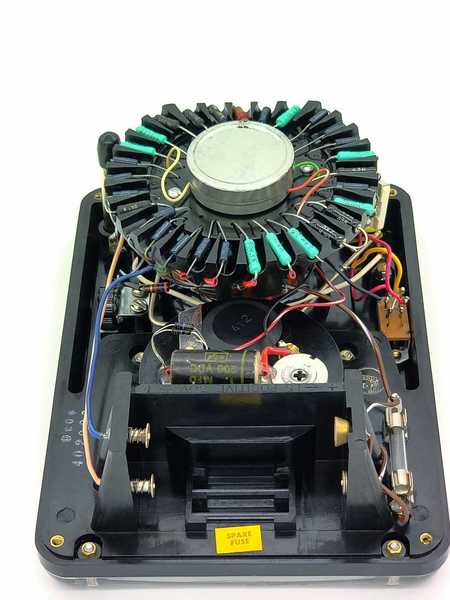

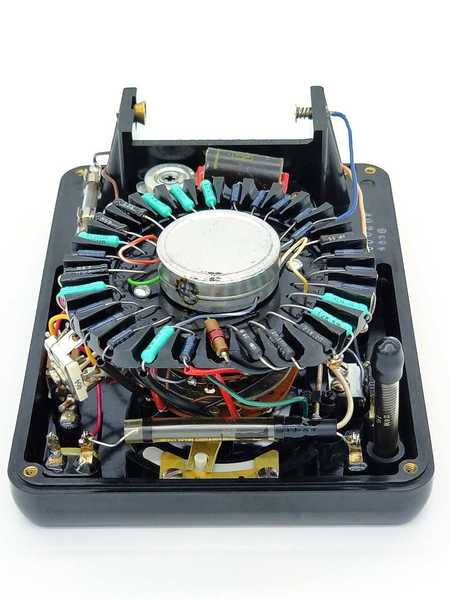

[拆机] Triplett-630-NA-TYPE3万用表

[复制链接]
发表在  2019-10-12 22:13:33  来自手机  | 显示全部楼层 | 阅读模式
博览中心
物品类别: 万用表
年代: 2000年以前

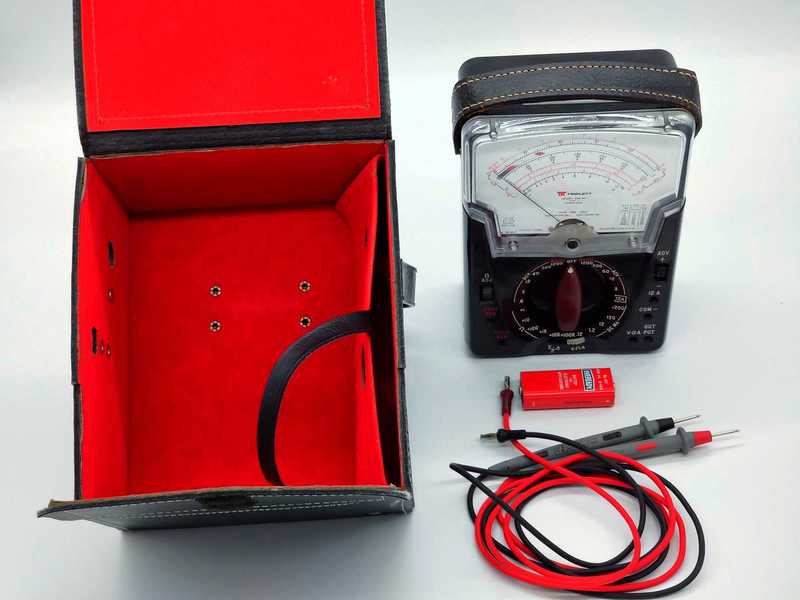

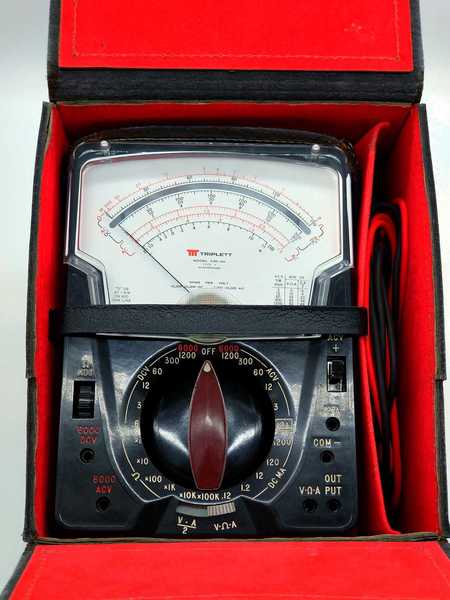

万用表是上世纪20年代由英国一个邮局职员发明的,后来很快得到了普及。万用表最开始叫做Avometer,意思是可以测量安培和伏特的仪表,后来又加上了测电阻的功能,就和现代的万用表一样了,那时万用表叫做Volt-Ohm-Milliammeter,意思是伏特-欧姆-毫安表,简称VOM,VOM这个词现在也仍有使用。再后来就有了multimeter(多用表)这个名字了,这个万用表体积硕大,厚度大约有8厘米,分量也十足,大约有4斤重,保存的状态还算可以,外壳完整,真皮的提手有些破损,直流电压档内阻为20000欧/伏,表头灵敏度比较高,说明书给出的标称测量精度是1.5%,包括温漂和其他各种误差在内,这个万用表是上世纪美国Triplett电工仪器公司生产的。网上查了一下,这个公司是Ray L. Triplett于1904年在美国俄亥俄州Bluffton市创立的,公司以创始人的姓Triplett命名,是美国模拟仪表时期主要的生产商之一。这个公司一直生产电工测量仪器,是个规模不大的小型专业公司。值得一提的是这个小公司110年来虽然经历了美国制造业从盛到衰、产业转移升级、外包和严重的兼并收购浪潮,目前仍然存在还在继续生产老本行电工测量仪器,这对于这样一个小公司来说在美国这个高度发达的资本主义经济体中确实是个奇迹,Triplett公司最早的产品是怀表式电流表,是Triplett先生自己的原创发明,当时正值美国汽车工业大发展,汽车在家庭开始普及的时期,这种轻巧便于携带的小仪器可以方便快捷地测试当时很容易出毛病的汽车电瓶和发电机,很受顾客欢迎,风靡一时,Triplett先生也因此捞到了第一桶金,公司迅速扩大成为主流仪表生产商。这种怀表式电流表的外壳就是负极,所以只要一个电极就能工作了,非常方便,Triplett怀表式的设计因为其方便易携带而且金属外壳坚固耐用的特点而迅速成为被模仿山#“寨”的对象,一时间市场上出现了很多怀表式电工仪器。后来在电流表的基础上又加上了测电压的功能而成为怀表式万用表,在20年代非常流行,当时的使用场合主要还是用于汽车的随行仪器。随着电子管收音机的普及,万用表的使用范围扩大到了电子管收音机的维修中,电子管收音机内部需要高压,金属外壳的怀表式仪表就不合适了。于是万用表的主流设计开始转向胶木绝缘外壳,电压测量范围也扩大到了几百伏,以适应电子管市场,Triplett公司早期的商标就是变形体的TRIPLETT这几个字母,中间的P字母上面有个模拟仪表的指针,表示他们公司的主要产品方向,这个万用表的直流电流档从60uA到毫安档直到12A的强电流都有,12A的大电流量程是便携指针式万用表中比较少见的。其电阻测量有X1、X10、X1K和X100K档,交直流电压的满度测量范围则是3V-6000V,利用普通的原配表笔最大可直接测量6000V的高压,这在便携式万用表中是相当罕见的,即使以现在的标准来看。为了能直接测量6000V高压,该表里面有相应的特殊设计,主要是提高绝缘等级,除了可以直接测量6000V高压外,该表配合特殊的选装探头最大可以测量30kV的高压,这个万用表一共有五个表笔插孔,分别是公共负极、普通测量的电压电流电阻正极、交流和直流的6000V高压极,以及一个OUTPUT极是专门用来测量交流电压分贝值的,这个万用表重达4斤的重量中,外壳贡献了不少,看看这个外壳胶木的厚度,5.15 mm,非常厚实。这一方面是为了坚固抗摔打撞击,保证在恶劣环境中使用的可靠性,另一方面也是为了在直接测量6000V电压时的安全性,表内有6000V高压不是闹着玩的,为了保证安全绝缘,外壳必须有足够的厚度,它用了两个不同的电池,上面那个是普通的1号大电池,用于普通电阻档的供电,1号电池容量大,使用寿命长,从这个也可以看出这个万用表的设计使用场合是使用频繁的专业领域,下面那个电池则是现在很难买到的30V叠层电池,用于X10K以上的高阻档,1号电池很普通,不管它了。我们仔细看看这个30V的电池,它是很古老的古董电池,显然原主人很久没有换过它了,它的标称电压是30V,现在只有8V了。。,为什么说这个电池是古董电池呢?因为生产它的公司早就不存在了。。,注意看这个电池是Union Carbide公司生产的。Union Carbide的中文名字叫美国联合碳化物公司,是个创建于1898年的老牌帝国主义公司,业务曾经遍及全世界。这个公司历史上最出名的事是印度博帕尔毒气泄漏事故,1984年美国联合碳化物公司下属的联合碳化物印度有限公司博帕尔工厂发生了严重的氰化物泄漏,造成工厂和附近居民2259人当场瞬间死亡,另有8000人因医治无效死亡,另外还造成56万人受伤,其中约4万人留下后遗症,约4000人终生残疾。成为人类历史上最惨重的工厂生产事故悲剧,悲惨程度远超任何恐怖袭击,堪比核武器。为此联合碳化物公司也付出了巨额的赔偿罚款和沉重的代价,受此打击联合碳化物公司经营状况每况愈下,后来被美国陶氏化学公司收购而从市场上消失,所以这个30V电池也算是早已作古的联合碳化物公司的“遗物”了。,档位开关结构和早期电子管时代的其他电器一样,这个万用表没有印刷电路板,所有元件都是手工搭焊的,万用表里面最多的元件就是电阻,这个表的电阻都是整齐地排列在档位开关上,每个电阻都放在档位开关上专门的塑料凹槽里面,设计可谓精心。这些电阻有点类似于我国六七十年代著名的经典“大绿袍,大红袍”电阻,不过颜色好像鲜艳一些。说明书上说这些电阻的温漂是30ppm/C,其中有些电阻是线绕电阻12A大电流档的分流电阻则是一根很长的康铜丝,绕着档位开关走的,康铜丝的后面是一个0.1uF的电容,很古老的样子,是用来在交流OUTPUT分贝档做隔直流用的,档位开关中间两个白色的小元件是当时的“高科技”——半导体二极管,用于交流电压档的整流,现在肯定买不到这样型号的了,这个万用表的档位开关设计是比较特殊的。一般的万用表都可以看到档位开关的接触片、切换电极的接触点,但是这个表的档位开关看不到,因为它采用了特殊的全封闭档位转换开关设计,所有的几层切换电极和接触点都被密封在胶木的腔体中,外面只留接线柱。这种设计可以最大限度地隔绝空气中水分、灰尘等对接触点的影响,大大提高可靠性和安全性,适合在环境恶劣的工厂和野外使用。由于这个密封的转换开关是安装到位以后再焊的外面电极引线,所以要拆它就很难了,需要把焊点都焊开才能拆,为了避免意外破坏,我们就只好不拆开关里面了,这个表里面还有两个很大的电阻值得一提,它们的尺寸都特别长,表面很光滑而且都套着透明的塑料绝缘保护管里面还有油泡着属于油浸电阻,一个横着的这个电阻是24M欧的,竖着的是72M欧的,每个都有差不多两寸长。这俩特大号的大阻值电阻是6000V高压电压档的分压电阻,体积长度特别长是因为要考虑高压耐压的要求,尺寸不够长的话两端几千伏高压加上去容易使电阻材料甚至空气被击穿而产生电弧放电而导致危险,表头,当年的表头都是外磁式的,体积很大,主要是磁体的体积大。这个表头也是外磁式的动圈表头,灵敏度很高,线圈骨架是铝质的,阻尼效果很好,指针运动轻柔顺滑,指针从最大值返回到0需要大约1.5秒,表头指针上缠着的金属丝应该是生产过程中手工调整配重用的,表盘后面那一条弧形的镜子实际上是和表盘一样大的一整块,只有表盘上弧线的开槽部分能露出,反光镜翻过来看看,不是玻璃的或铝的,而是黄铜材料的,一面抛光镀铬形成镜面,细节决定品质,连固定表盘用的微小螺丝都是带弹簧垫片的哦,这是层叠结构的巨大的外磁体,磁体直径约有5厘米,不知什么材料做的,看起来是发黄色的金属,而不是廉价的铁氧体磁铁,最后总结一下,这个万用表坚固耐用,准确度高可靠性好,经历半个多世纪的岁月仍然保持很好的精确度,没有退磁、老化、接触不良等问题,这跟它的设计和材料是分不开的,这个表唯一的缺点是有点笨重。
630-1947年秋季推出的带有“弧形顶部”的原始版本,
630-从1952年9月到2007年,拥有经典的内饰配置。1.5%电阻和2.5%运动。
630-A系列-1953年末,具有镜像比例,1%电阻和运动。
630-D系列-专为贝尔实验室制造的630。
630-L系列-第一个版本,带有大透明的有机玻璃窗和红色旋钮,L表示“低功率欧姆标度”,不会触发正向偏置锗二极管。
630-NA系列-是多功能表
630-NS系列-是高灵敏度表
630-PL系列-标准50μA运动,20KΩ/ V DC,5KΩ/ V AC。
630-PLK系列-带过流保护的PL
630-APLK-PLK具有更精确的运动电阻和刻度镜-后1976年PL获得所有这些功能。
Triplett630系列万用表有数十种之多
比如常见的型号有
Triplett-630
Triplett-630-TYPE3
Triplett-630-TYPE4
Triplett-630-TYPE5
Triplett-630-A
Triplett-630-A-TYPE3
Triplett-630-NA
Triplett-630-NA-TYPE1
Triplett-630-NA-TYPE3
Triplett-630-NA-TYPE4
Triplett-630-NS
Triplett-630-NS-TYPE2
Triplett-630-NS-TYPE3
Triplett-630-APL
Triplett-630-APL-TYPE5
Triplett-630-APLK
Triplett-630-APLK-TYPE3
Triplett-630-APLK-TYPE5
Triplett-630-PL
Triplett-630-PL-TYPE5
Triplett-630-PL-TYPE6
Triplett-630-PLK
Triplett-630-PLK-TYPE9
Triplett-630-M
Triplett-630M-TYPE1等等……
发表于 2019-10-12 22:29:44  | 显示全部楼层
这个表不错,值得珍藏!
发表于 2019-10-13 05:00:55  | 显示全部楼层
实物拍摄吗,线性怎么样
发表于 2019-10-13 06:21:36  | 显示全部楼层
谢谢分享
好表都没摸过,可惜了
在指针表年代,我买第一个是MF40
发表于 2019-10-13 06:53:41  来自手机  | 显示全部楼层
可以当艺术品的万用表,漂亮。
发表于 2019-10-13 09:11:49  | 显示全部楼层
艺术品啊,好东西
发表于 2019-10-13 10:05:42  来自手机  | 显示全部楼层
颜值不错哦
发表于 2019-10-13 10:17:40  来自手机  | 显示全部楼层
巍巍兴安 发表于 2019-10-13 05:00
实物拍摄吗,线性怎么样

对实物拍的,很好
发表于 2019-10-13 10:31:48  来自手机  | 显示全部楼层
艺术品科技也是不断发展的
发表于 2019-10-13 22:54:11  来自手机  | 显示全部楼层
这个工艺真的好,我的第一只万用表是U-10
