再改ZT102A万用表，让它别再乱叫

wgh1027 · 发表于 2019-10-31 09:58:12

再改众仪ZT102A万用表，让它不再乱叫。

上次搞定那个偷电的，这次再封住它的嘴不让它乱叫。

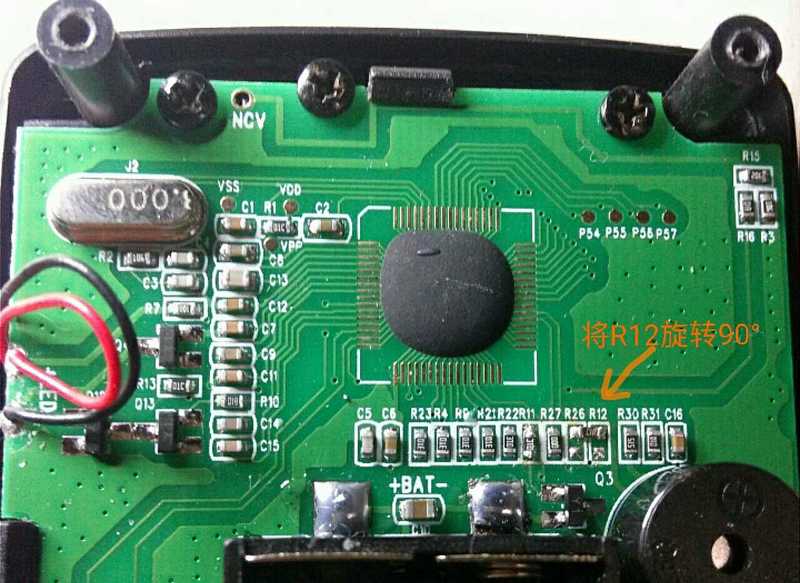

其实也很简单，把R12电阻旋转90°横过来就成。

把R12横过来封住它的嘴

不过这样子改后，乱叫就不会了，屏幕无规律乱闪烁的毛病还在。然而只闪不叫总比又闪又叫要好的多了吧。

有个缺点是开关机不会响了，延时关机提前报警的声音也没有了。

另外还有一个副作用，面板换档操作时的声音也没有了，就是原来转盘转动一下就哔一声，按一下按钮也会哔一声，现在通通没有了。其实这个换档响声我认为也不爽，这一改正中下怀，不会响更好。本来转盘转动的机械响声就已经够响的了，再来个哔哔声就有点多余了。

总之改了后只有在测量低电阻时会响和在NCV检查到有电压时才响，其他情况基本上都不会响。

wgh1027 · 发表于 2019-10-31 09:59:58

温馨提示:
搞机有风险，改装需谨慎。

光速飞行 · 发表于 2019-10-31 10:02:16

这个表我没有，你们玩

ynkmzyl · 发表于 2019-10-31 10:16:29

冶标不冶本，退回去换改进版的不行？

kyhwhb · 发表于 2019-10-31 10:30:16

奇怪厂方一直没见出台召回等修整方案呢

散淡021 · 发表于 2019-10-31 11:16:53

谢谢分享！

楼主早就腾空地方，让它好华丽转身。

勇闯沙滩 · 发表于 2019-10-31 11:44:20

要是说说原理，按照电路图上的工作用处，就好了。

chen131578 · 发表于 2019-10-31 12:00:11

本帖最后由 chen131578 于 2019-10-31 12:01 编辑

R12是蜂鸣器的限流电阻上接+电源，现在改接R26的非地端，蜂鸣器由C供电。原先偷电去掉R26，现在改接蜂鸣器，蜂鸣时电流如何？
原先R26没断开时，IC对应引脚输出无规则大电流，接到蜂鸣器，电流应该还是无规则的，理论上蜂鸣器也应该不规则的叫才是。

wgh1027 · 发表于 2019-10-31 12:24:57

chen131578 发表于 2019-10-31 12:00
R12是蜂鸣器的限流电阻上接+电源，现在改接R26的非地端，蜂鸣器由C供电。原先偷电去掉R26，现在改接蜂鸣器 ...

蜂鸣时就是正常的蜂鸣电流，现在将蜂鸣器的供电改接到原来偷电的端口，就是要原来偷电的时候才给蜂鸣器供电。

原来乱叫的时候是没有偷电的，所以现在它想乱叫的时候就没有供电，它要乱叫都叫不起来了。

光速飞行 · 发表于 2019-10-31 12:47:21

本帖最后由光速飞行于 2019-10-31 12:49 编辑

wgh1027 发表于 2019-10-31 12:24
蜂鸣时就是正常的蜂鸣电流，现在将蜂鸣器的供电改接到原来偷电的端口，就是要原来偷电的时候才给蜂鸣器供 ...

这是行的，因为用蜂鸣器时这个引脚就变成了高电平，正好能给蜂鸣器电路供电，当不用时就变成低电平，刚好关了蜂鸣器器电路，如果，不影响其它，就很好。
