[简评] 看看厂家改进的ZT-102A变动了哪些?

[复制链接]
发表在  2019-11-1 15:31:42  | 显示全部楼层 | 阅读模式
     弄回来一台厂家改进的ZT-102A,这个表蜂鸣档不会自动滴滴响了,拆开给大家看看有什么改进,目测这次厂家去掉了R26和R27,其他没发现什么变化,同时用AD584简单测量了一下电压,似乎没有最初买的表精准,当然也不排除表的各别差异,不过总归是不乱叫了,精度差点也可以忽略。

下面发几张图供大家参考

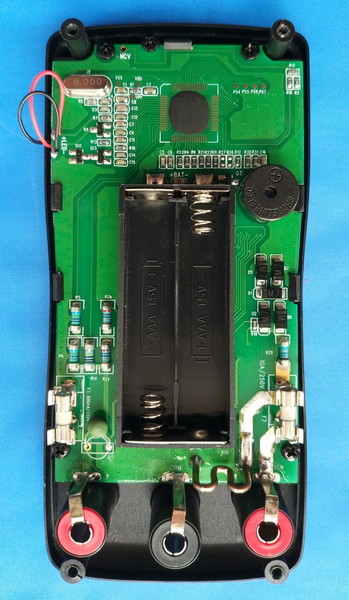

1、拆开总体视图,可以看到去掉了R26和R27

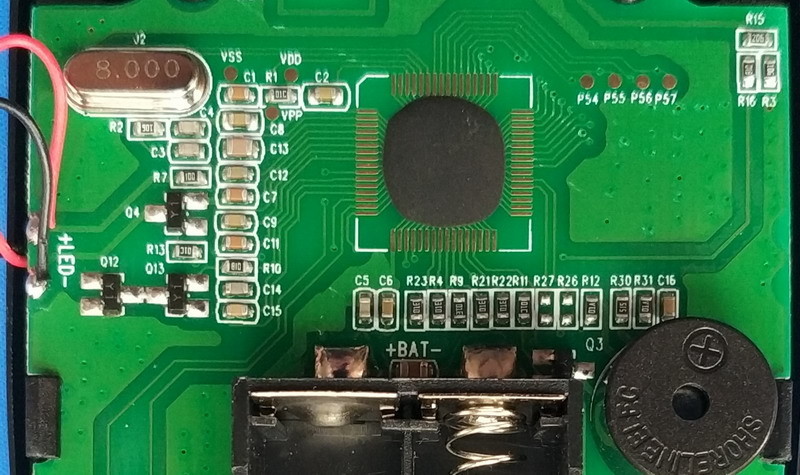

2、局部放大

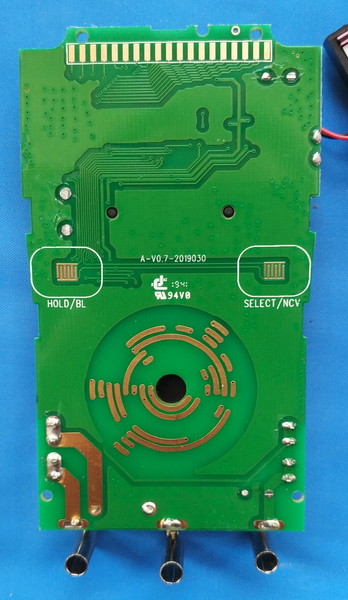

3、电路板背面

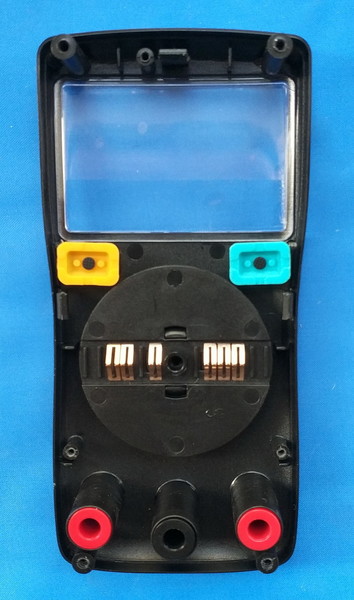

4、刀盘

5、电压测试

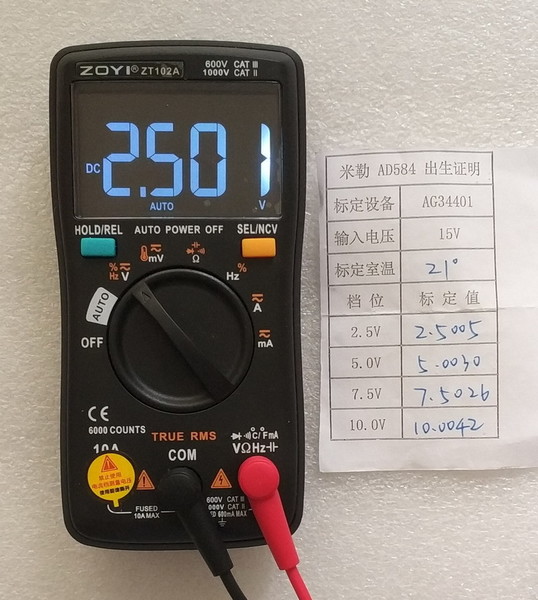

(1)测试版2.5V

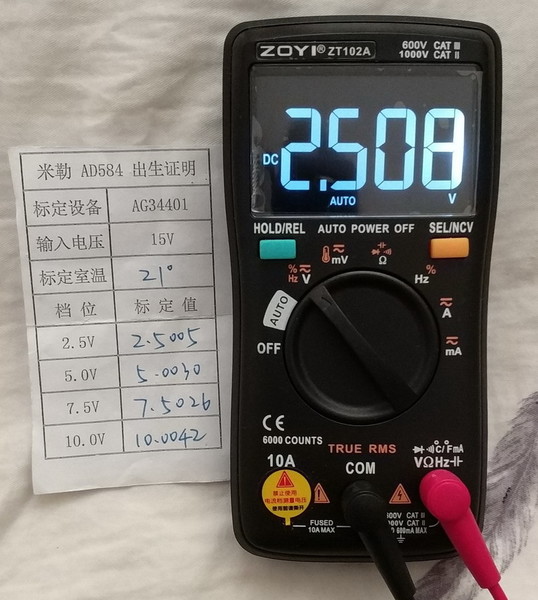

(2)、改进版2.5V

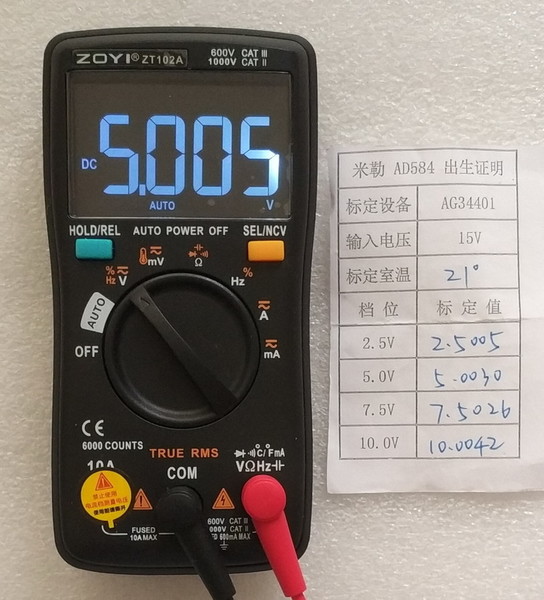

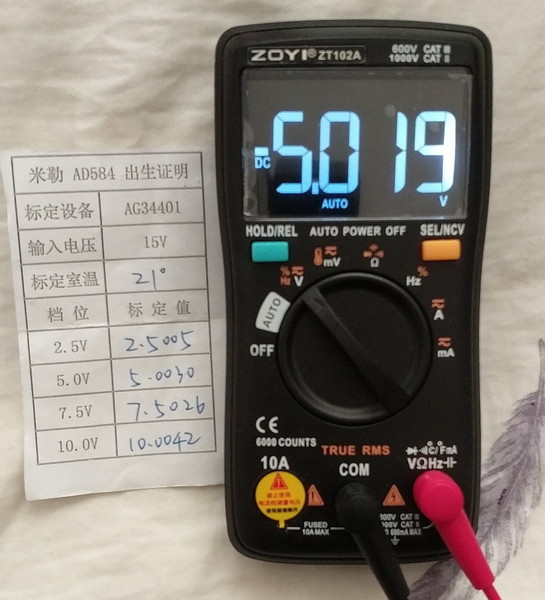

(3)测试版5.0V

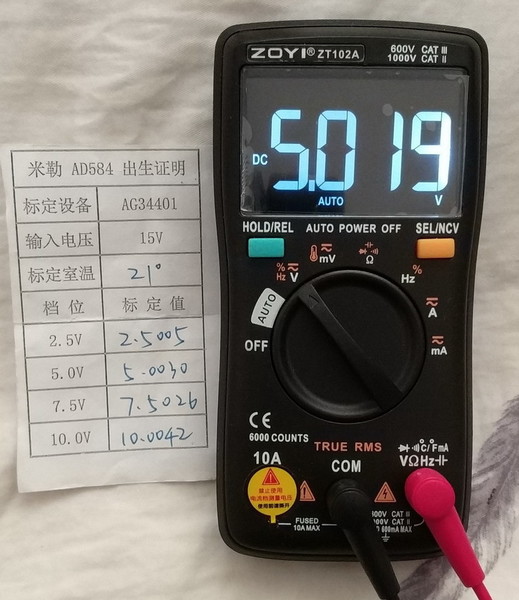

(4)、改进版5.0V

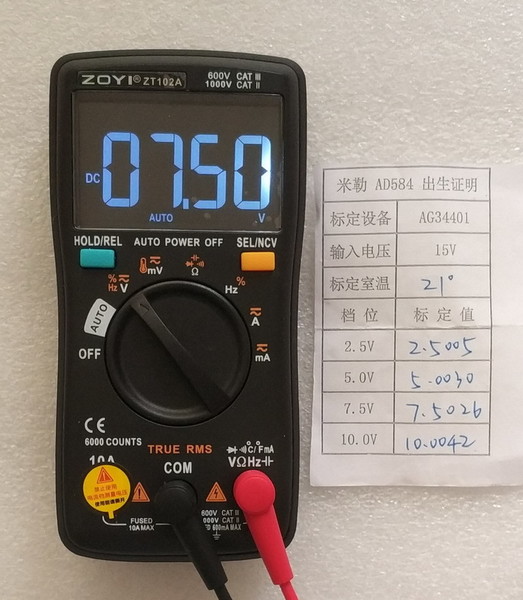

(5)、测试版7.5V

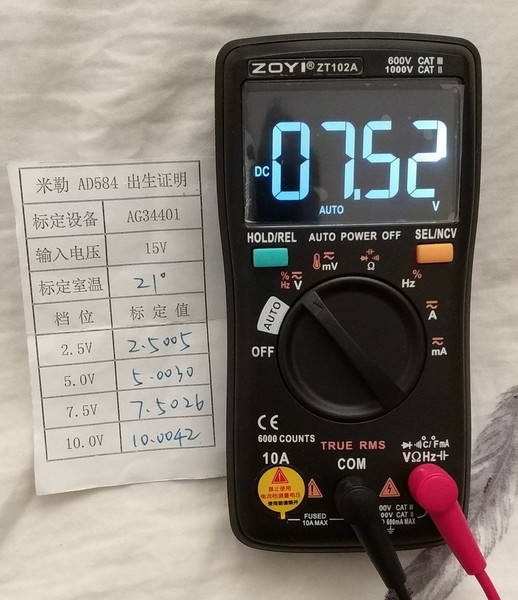

(6)、改进版7.5V

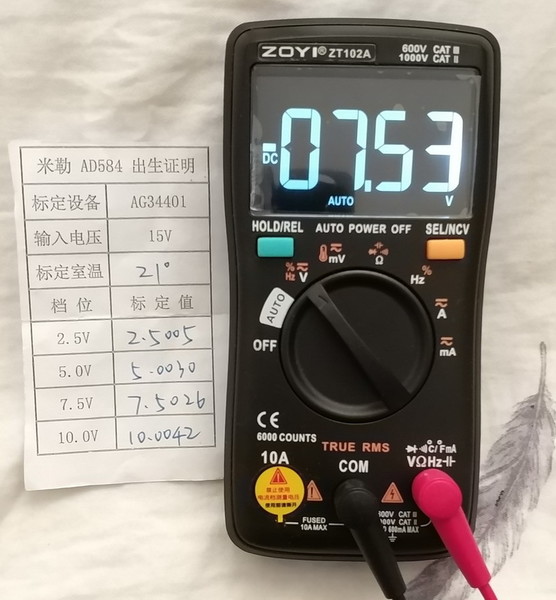

(7)改进版7.5V反转电压稍有偏差

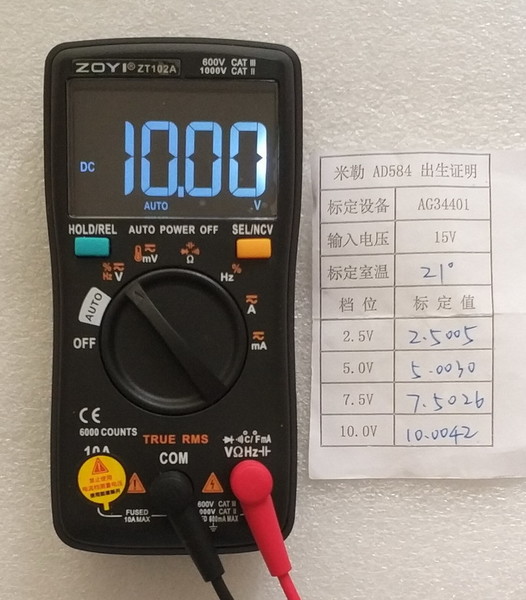

(8)测试版10.0V

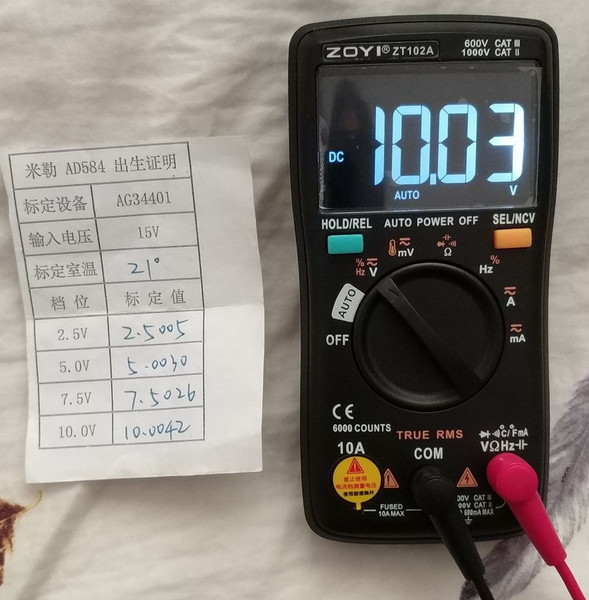

(9)改进版10.0V


发表于 2019-11-1 15:37:24  | 显示全部楼层
很奇怪,这两只脚接地的目的是什么呢
发表于 2019-11-1 16:58:29  | 显示全部楼层
本帖最后由 散淡021 于 2019-11-1 17:21 编辑

谢谢分享!
也拆了R27看看



发表于 2019-11-1 17:15:43  | 显示全部楼层
这批PCB用完了应该软硬件都的改。
发表于 2019-11-1 17:59:07  来自手机  | 显示全部楼层
大家可以动手拆了。
发表于 2019-11-1 18:14:54  | 显示全部楼层
白不分 发表于 2019-11-1 17:59
大家可以动手拆了。

没有软件,你拆有什么用?
发表于 2019-11-1 18:15:54  | 显示全部楼层
只是去掉了R26和R27,软件上没有调整吧
发表于 2019-11-1 18:34:44  | 显示全部楼层
坛友一枪打掉一个R26,厂家一枪打掉一个R27,留给大家的靶标都没了,就看枪枪脱靶吧 小心子弹掉下来砸到头,快跑吧
发表于 2019-11-1 18:41:38  来自手机  | 显示全部楼层
难道是R26偷电,R27乱叫?
发表于 2019-11-1 19:02:47  | 显示全部楼层
散淡021 发表于 2019-11-1 16:58
谢谢分享!
也拆了R27看看

老兄,什么结果告知一下
