[其它] 隔壁论坛14.9元送锅包邮的儿童对讲机改好充电和音量

[复制链接]
发表在  2019-11-4 23:12:45  | 显示全部楼层 | 阅读模式
这个对讲机非常非常非常超值,做工好,14.9一对包邮还送个不锈钢锅,不仅是对讲机,还是MP3
0.5W的功率坛友测试1500米没有问题,当然建筑物遮挡后肯定没有这么远
缺点嘛,大家公认的有两点:
1、无充电管理,主机和子机都是一个的电阻串一个二极管降压限流充电,电池容易过冲挂得快。
2、子机音量最低档声音都比较大,需要改下低音量。
先改主机:

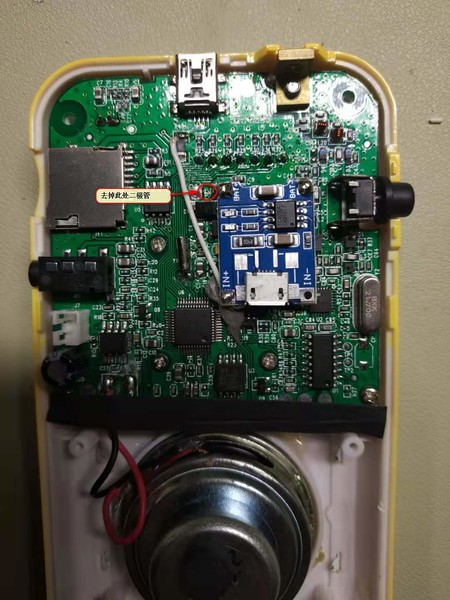

去掉红圈处二极管,管脚位置就是电池正极,直接接4056充电板的BAT+    充电板BAT-的位置下面正好是覆铜板地线,所以直接挂掉下面的油漆焊接就是。
3M双面胶是个好东西,粘贴非常牢固,粘上去就是,不用考虑绝缘和不好固定,再说焊接那两个引脚也相当于是辅助固定。
4056输入正极直接接在电阻前面即可,因为4056输入输出是共地的,所以板子只需要接三根线。

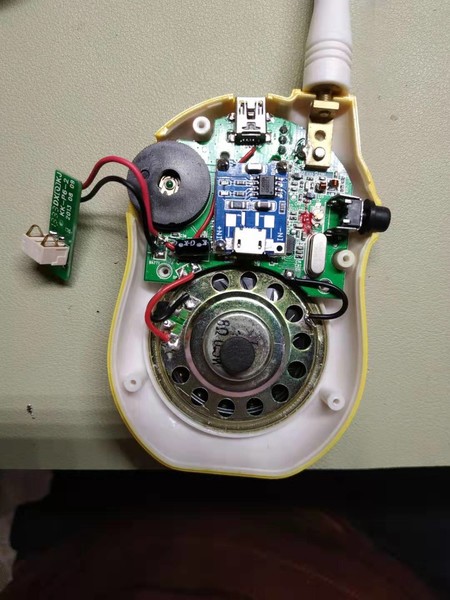

子机一样,在充电座下面直接就是一个电阻和二极管,焊接下来二极管扔了
4056BAT-下面刚好有一个焊盘,直接焊接,4056输入正极跳线过去接充电座的正极,4056BAT+跳线接电池正极
当然,下面还是3M双面胶,固定加绝缘都做了

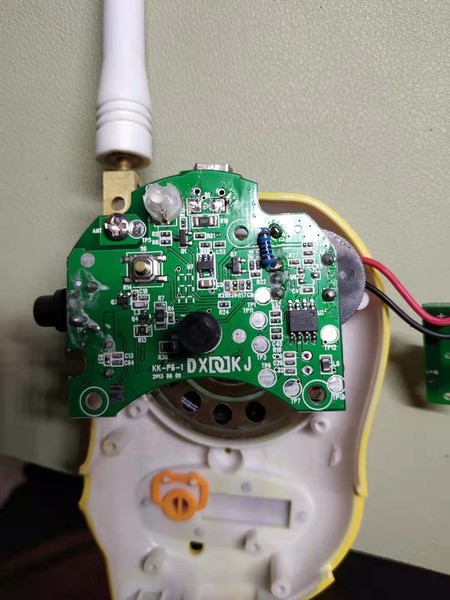

现在是改最低音量,电位器引脚串一个100Ω电阻接地,相当于是并联在R27上面,实测最低音量还有一点声音,这样最好

发表于 2019-11-5 08:29:47  | 显示全部楼层
当儿童玩具还是可以的,便宜
发表于 2019-11-5 08:33:08  | 显示全部楼层
我关心送多大的不锈钢锅
发表于 2019-11-5 09:14:46  | 显示全部楼层
工作频率是多少,信道可调吗
发表于 2019-11-5 09:20:53  | 显示全部楼层
用的锂电?还需要充电管理?
发表于 2019-11-5 09:40:03  | 显示全部楼层
玩玩很划算。
发表于 2019-11-5 09:57:21  | 显示全部楼层
谢谢分享,改音量值得动手,充电还是直接用bl-5c座充算了,或者用过去的手机充电器改一下也不错。
发表于 2019-11-5 11:59:40  | 显示全部楼层
上次买了一对北峰对讲机也不贵,几十块钱
发表于 2019-11-5 12:14:36  来自手机  | 显示全部楼层
太便宜了,普通电子产品已经不值钱了
发表于 2019-11-5 16:08:22  | 显示全部楼层
这个价实在是无语,厂家肯定血亏,干嘛要生产呢?
