之前DIY的优联键盘 http://www.dt830.com/forum.php?mod=viewthread&tid=3283&extra= http://www.dt830.com/forum.php?mod=viewthread&tid=3308&extra= http://www.dt830.com/forum.php?mod=viewthread&tid=3459&extra= 【前言】 自从入了机械键盘，薄膜键盘再也回不去了，自从用了罗技优联无线键盘，其他无线键盘都是渣渣，为了把机械键盘和和无线键盘整合，走上了改装的道路，最开始是买打板的PCB，不过还是有很多功能缺失，比如LED背光，淘宝咸鱼成品的一般不带背光，带的可能价格七八百，而且电量不多，LED功耗也高。再后来只能完全手工打造，虽然需要花费很多精力和时间，不过也享受了折腾的乐趣。 之前手工改的几个键盘都是达尔优的，但是有的朋友不喜欢手托，我也尝试换一个键盘来改造，这次采用凯酷K9机械键盘来改造，方方正正的工模键盘，质量好，也比较美观，其优点如下： ★ 罗技优联的好处：目前的无线键盘，无线效果做得最好的就是罗技了，延迟低，唤醒快，超省电。尤其是罗技的优联技术，一个接收器可以同时配对6个设备，鼠标键盘可以共用接收器，超级省电，一对电池可以用一两年，平时使用感觉不出延迟，就好像使用有线键盘一样的，唤醒的时候也感觉不出延迟。 ★ 大电量低功耗：3000mah大电池，优化后低功耗背光，开背光亮度不错的情况下仅18ma电流，开背光可以使用连续170小时以上，每天5小时背光，一个月充电一次。如果不开背光，充电一次预计连续使用5年。如果把亮度降低一些，背光续航时间甚至可以到300小时，不过现在的亮度比较合适。 ★ 插拔轴体：采用插拔轴体，兼容市面上多种品牌的各种轴体，想换什么换什么轴，几年后手感不好了直接插拔换轴，不用打开键盘焊接。这次采用的是RK机械键盘的一款定制轴体，手感比凯华轴好，非常类似樱桃青轴，全新轴体手感超级爽。 ★ 手靠近键盘右上角感应区开关背光，十分炫酷。话说抚一抚开关灯光，摇一摇4级电量显示，翻一翻开关键盘（平时完全不用关闭键盘，功耗超低）。 ●轴全新，led全新，电池全新，键帽买了全新键帽还未装上，花几十小时diy而成。
【改装开始】

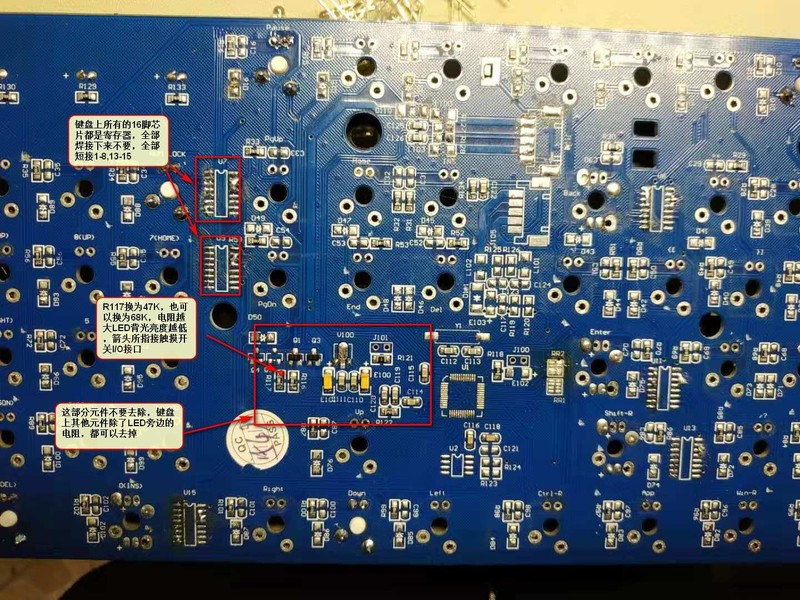

1) 首先拆键盘，清洗键盘，清洗主板，清洗键帽，吹干，拆下所有的LED和轴，虽然说起来简单，工作艰辛就不描述了。然后研究LED背光线路，凯酷的改装比达尔优稍微麻烦些，经过研究也终于搞定。键盘上主控芯片拆除、16脚的10多个寄存器芯片也拆除，所有的4148二极管拆除，轴体另外一脚对应的铜箔全部划断，注意两面都要划断。R117电阻换为47K，建议选择40-70K。

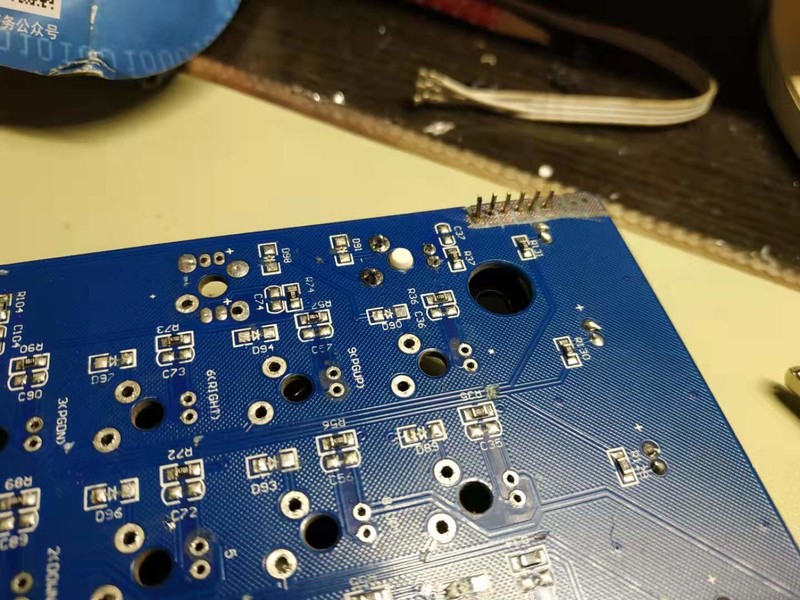

2) 电量显示可以利用键盘右上角的4个LED，刚好做电量显示，加上键盘本身供电，所以至少需要6根连线，连线不牢靠，于是做成插拔形式，做这个也非常耗时间。

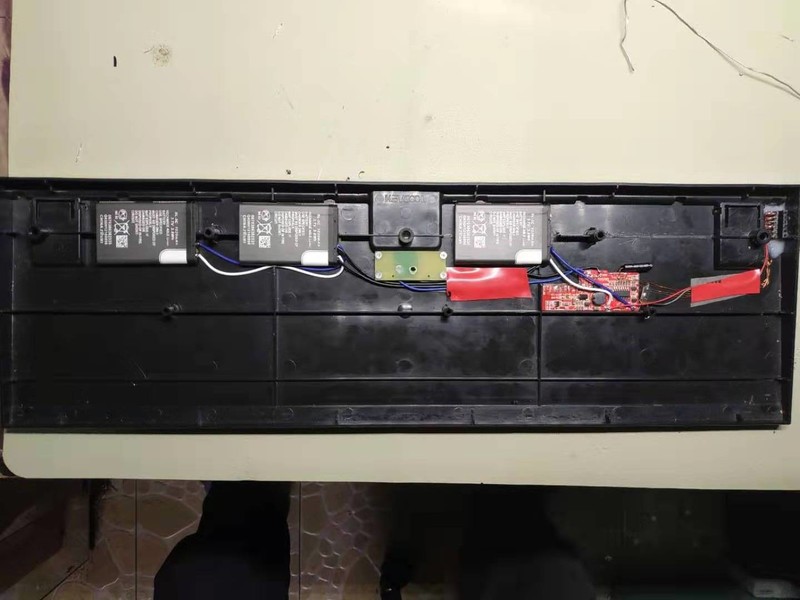

3) 供电系统：电池采用BL-5C，每块标称1020mah，放电测试容量达标，键盘能放下3块电池，为了充电和电量显示，我买了50个充电宝电路板，分为多个型号，找了一个超薄的电路板很合适，安装了水银开关控制键盘开关（配对用或长期不用时使用），安装了震动开关控制电量显示开关，但灵敏度太高了，最后还是换为水银开关，控制好角度后，左右或上下摇动键盘或大角度倾斜键帽可以开启电量显示。话说3M双面胶真好用，非常牢靠还能绝缘。

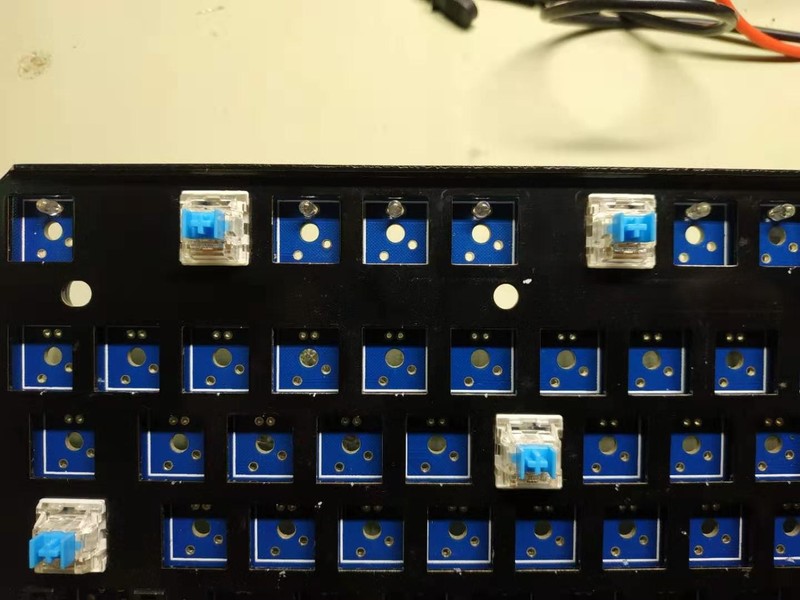

4) 背光灯：一般的机械键盘如果是插拔轴，都是采用贴片LED，由于和键帽距离远，所以亮度要求比较高，功耗也很高，对于无线键盘来说是不能接受的。之前DIY达尔优的时候，采用的办法是安装空心铆钉，不过空心铆钉安装的时候比较麻烦，插灯珠的时候也稍微有点麻烦，偶尔会出现松动的情况。这次把LED直接焊接在PCB上，虽然在轴体下面，但比贴片LED好多了，和在轴体上面悬殊不大。

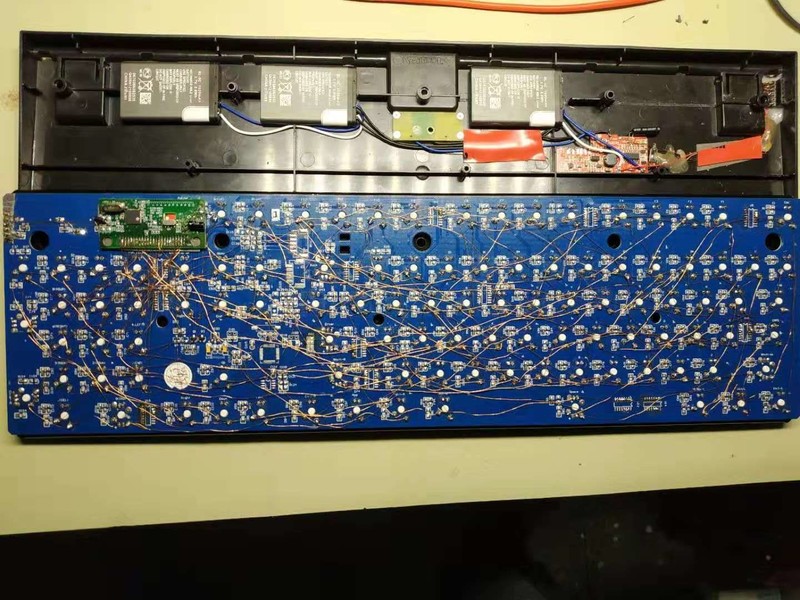

5) 焊接好所有LED，注意Capslk大写灯两边的铜箔需要划断，重新从优联主控下面接出来，作为大小写指示；焊接好所有的轴体，3M双面胶两层粘贴好主控，然后飞线吧，我用的漆包线不是网上买的，那个太细了，而是自己找的工频变压器拆的线，粗线不容易断。反正在里面，看不到的哈！！

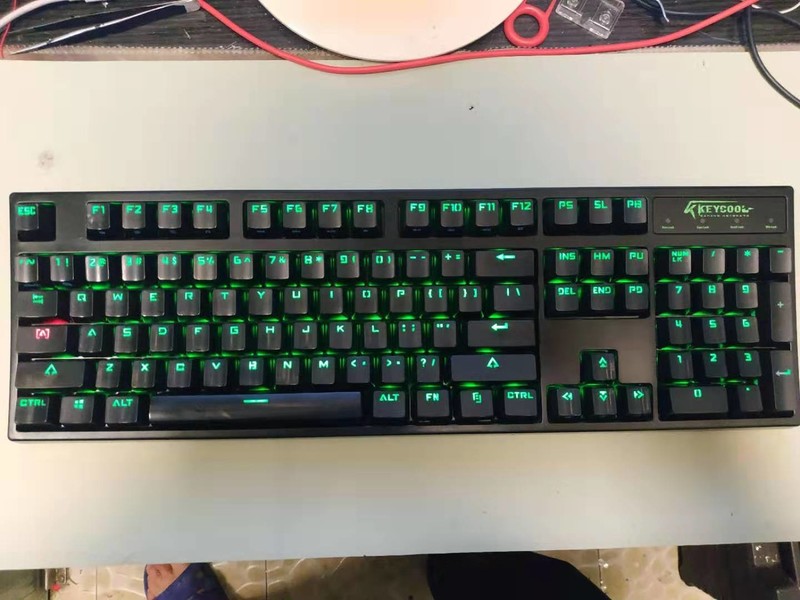

6) 安装好，还未装上全新键帽，装上新键帽就和新键盘没有多少区别了。实际灯光效果比照片好，开关灯光方法：触摸或靠近右上角的LOGO就能开关背光灯。左右或上下摇一摇就能打开电量显示，长期不用或需要配对新的优联接收器，翻转键盘即可。手感超级棒！！

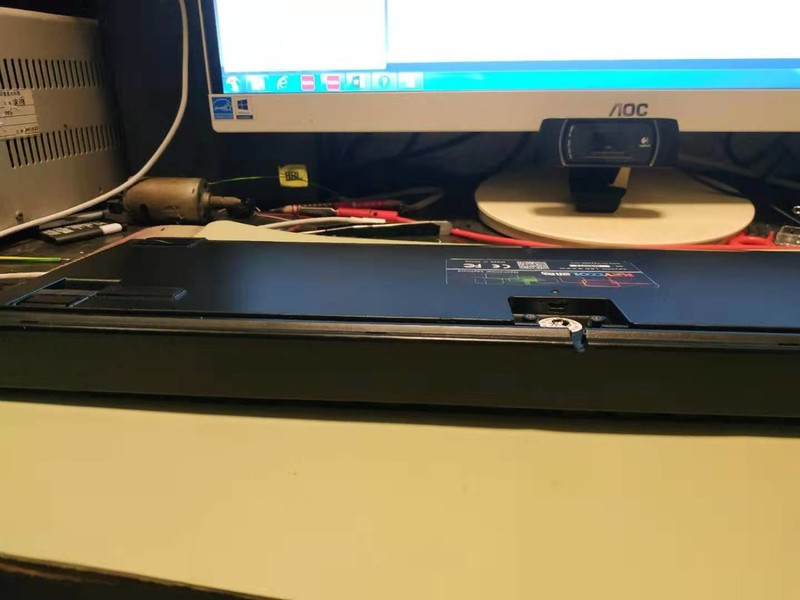

7) 充电口为MricoUSB，键盘自带开口，不用自己开孔开得很难看。

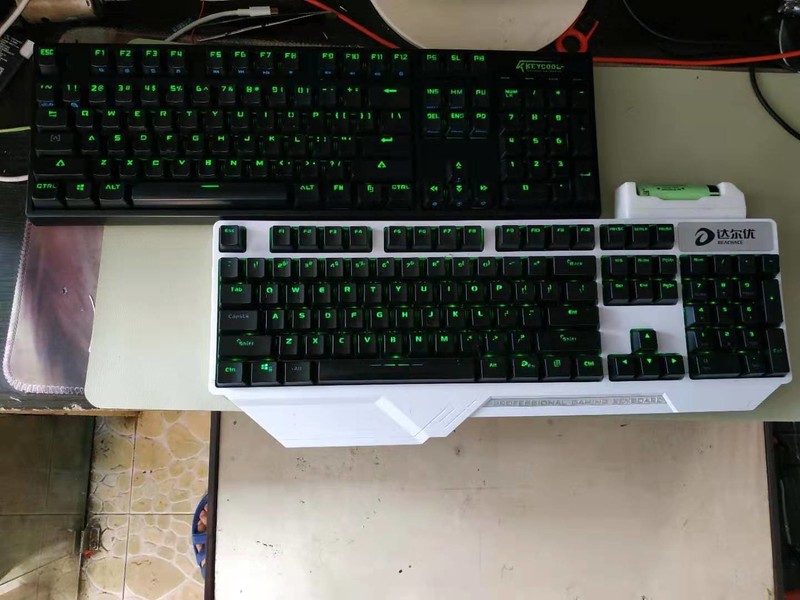

8) 和DIY的达尔优键盘做对比，我喜欢绿色背光，下次改个冰蓝色背光的。
之前转让了几把给群友，大家有需要的也可以联系我，毕竟DIY是享受过程，多的也可以转让。
|
