ZT-X使用碳性可能会出现电压测试紊乱问题

狮子王

　　近几天发现我的ZT-X测试电压时总是出现超量程提示，当被测电压低于2V时读数正常，超过2V时，读数随被测电压上升呈几何倍速升高，测2.95V左右的纽扣电池显示255V，测18650电池则显示超量程，交流档也是一样现象。


　　检查表内电池为一对碳性电池，电压为2.67V，用外部提供2.67V电源供电时，测量读数则变得一切正常。


　　仔细观察发现，ZT-X开机时，随着一声“滴”响，屏幕瞬间无显示，然后才显示正常，怀疑是电池供电能力不足导致开机瞬间电压陡降，使得电脑紊乱。拆下电池测试短路电流为230mA左右，换上一对碱性电池后，测试读数恢复正常。

kyhwhb

估计是电池内阻较大，芯片不能可靠复位上电所致吧

狮子王

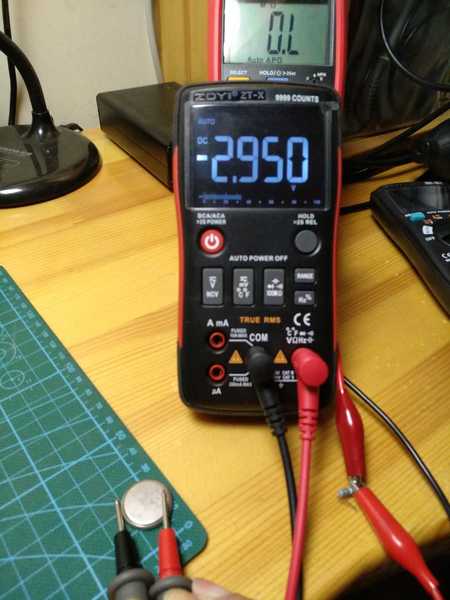

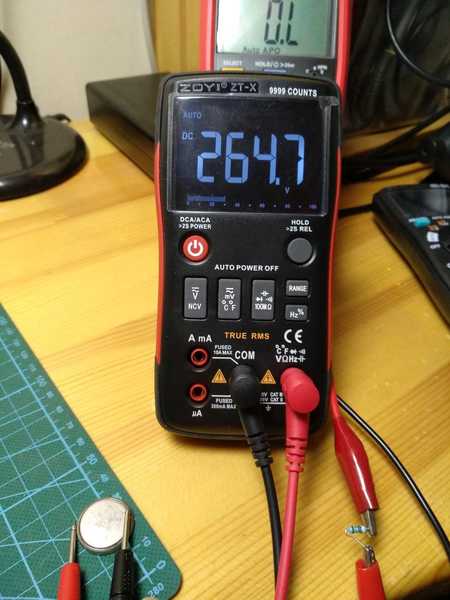

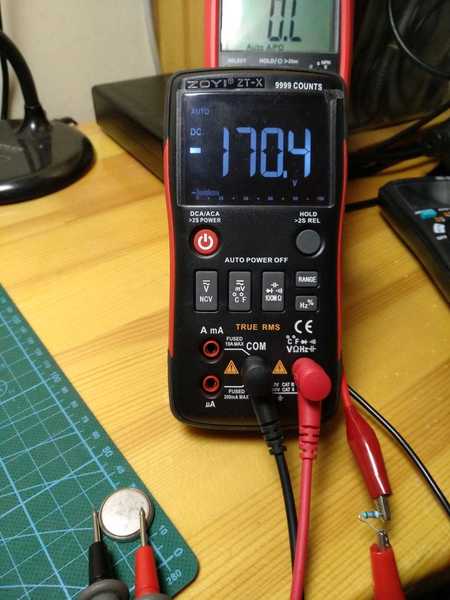

补上照片，原电池已经扔了，用2.7伏外接电源串联10欧姆电阻模拟原电池。开机测试：

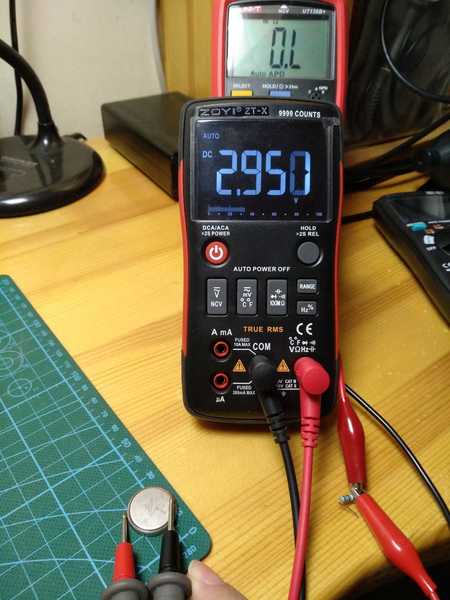

取消10欧姆串联电阻后，开机测试：

wgh1027

哈哈，有点意思

光速飞行

狮子王 发表于 2019-11-20 18:18
补上照片，原电池已经扔了，用2.7伏外接电源串联10欧姆电阻模拟原电池。开机测试：

搞一台摸拟电池回来玩啦！

不羁的风yb

给电池并个大电解是否能改善呢？

wgh1027

万一电池用旧了可能会累事。

勇闯沙滩

狮子王 发表于 2019-11-20 18:18
补上照片，原电池已经扔了，用2.7伏外接电源串联10欧姆电阻模拟原电池。开机测试：

刚看这个帖第一个图片测纽扣电池264V很好奇，有点意思。

狮子王

不羁的风yb 发表于 2019-11-20 23:08
给电池并个大电解是否能改善呢？

这个方案应该能解决问题，就是不知大电解的漏电电流有多大。

狮子王

wgh1027 发表于 2019-11-21 00:37
万一电池用旧了可能会累事。

碱性电池的内阻小，应该不会有这个问题。
