拆个CM83B钳表

ynkmzyl

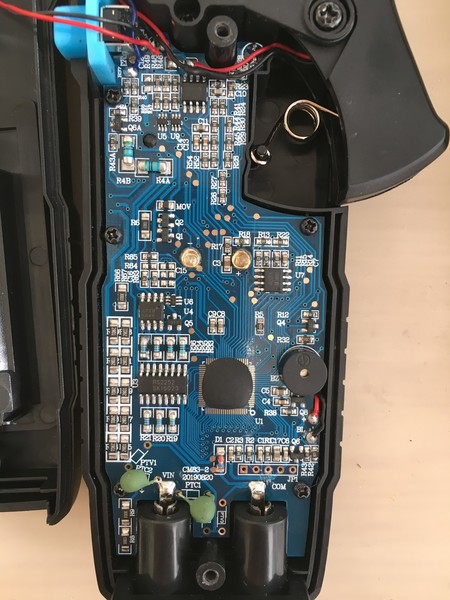

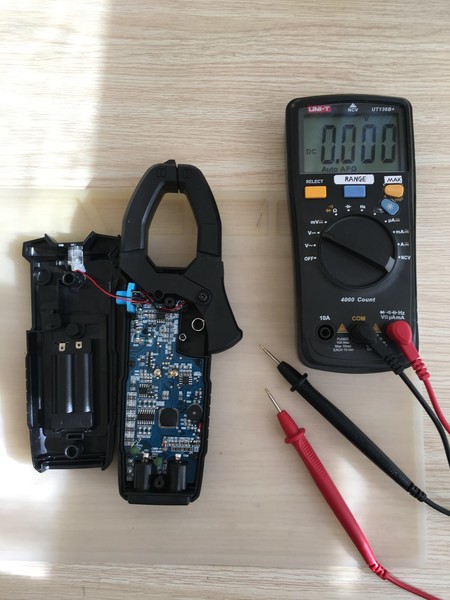

外壳做工还不错。
特点：使用非万用表专用的单片机做主控，通过外围零件组合构成，市面上许多傻瓜型智能万用表似乎都是这种结构。（本人揣测为16bit分辨率单片机）
优点：速度那叫一个快啊，眨眼出值，测电阻速度秒杀一切传统表，没有任何换档位的过程。测电容速度也很快。
不足之处：可能是定位电工使用，节约成本，无升压稳压背光灯、蜂鸣声随电池电压下降而变弱。无外置基准，直接使用单片机自带1.2V基准，有压漂、有温漂还都不小
这是一块不追求精度的表，速度快、简单能用就行。

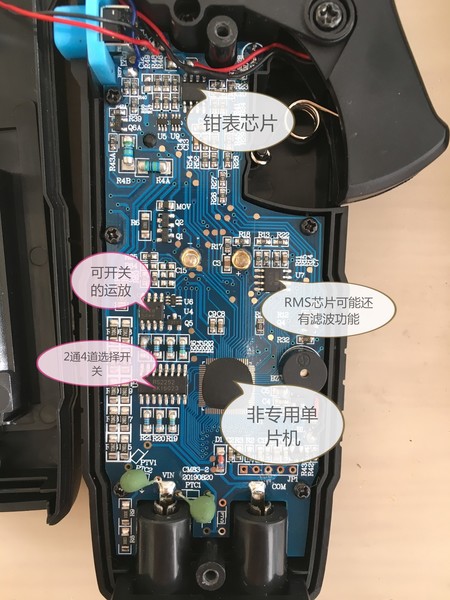

最后一张图是本人猜测的功能模块（因为本人查不到芯片手册）
校准方式与同厂DM100相同

闻雨听风

谢谢分享，辛苦了。

chen131578

看起来还不错。

lxd7343

这类表测个大概就行，不要求多准确，但是对于测量结果重复性要好一点

ynkmzyl

lxd7343 发表于 2019-11-26 21:35
这类表测个大概就行，不要求多准确，但是对于测量结果重复性要好一点

还行吧，千分位尾字会略有点不稳。百分位挺靠谱，当个三位表算及格

jltzmy

这款表作为电工用表还是可以的

ynkmzyl

jltzmy 发表于 2019-11-29 12:01
这款表作为电工用表还是可以的

有一点我没说，这表巨耗电
