众仪ZOYI ZT-5566蓝牙音箱台式数字万用表简测拆解

kyhwhb

        众仪ZOYI ZT-5566蓝牙音箱台式数字万用表是19999字高精度显示的自动量程多功能数字万用表。仪表用锂电池供电、带真有效值测量、采用LCD显示器，背光亮度可调，读数清晰，同时具有时钟，闹钟，蓝牙音响，环境温度显示功能。
        关机后电流30uA，估计是维持时钟供电，开关机不影响时间走时；开机后电流71mA，蓝牙连接设备后52mA；屏幕亮度六级调节---即:1级（51mA背光关）2级（55mA）3级（63mA）4级（71mA）5级（81mA）6级（102mA），开机默认亮度4级，以上蓝牙未连接设备测试；播放音乐电流动态变化，音量调最大电流122mA；在万用表功能按键无操作15分钟下，自动进入待机模式（47mA），此时主显示屏显示时间，副显示屏显示环境温度和电池电量等信息。如蓝牙之前已联机可继续联机，若退出联机或之前未联机则不支持再次联机。
       二极档开路电压3.24V，溢出电压3.000V，驱动电流1.75mA ；电阻档：AUTO开路电压0.5V，手动kΩ-Ω开路电压0.9-1.0V，短路电流0.3uA至422uA，测量速度一般；此表在电流档有连续的蜂鸣（直流档周期5s、交流档周期8s）警示。

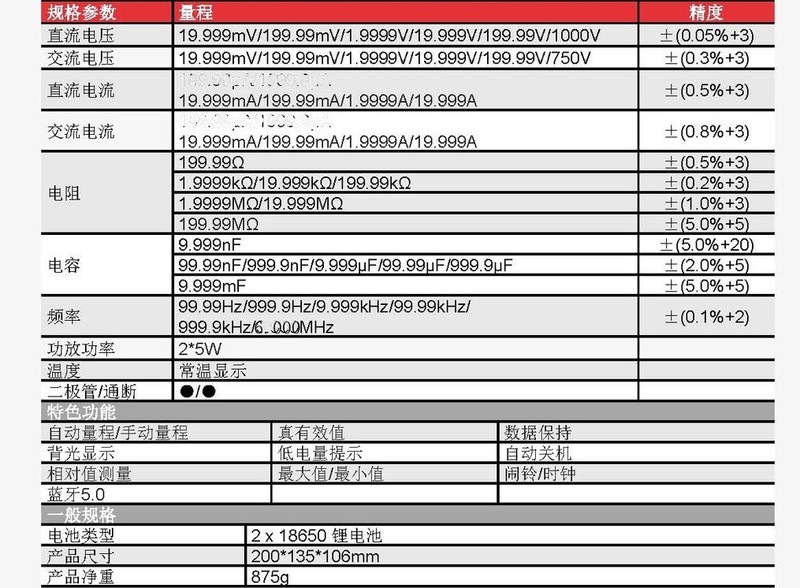

      ZT-5566主要电气技术指标：

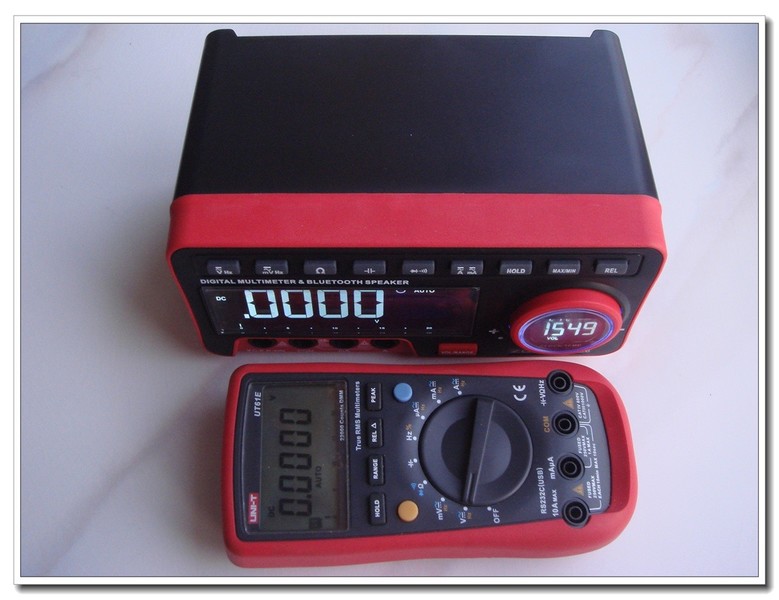

业余没有精密校准仪器，只是以AD584LH电压基准和UT61E数字万用表做一简单测试对比。



一.电压测试

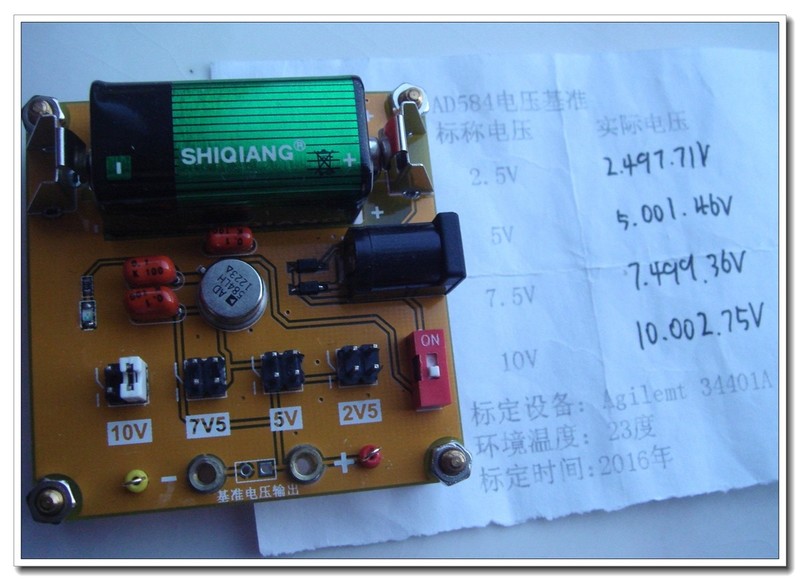

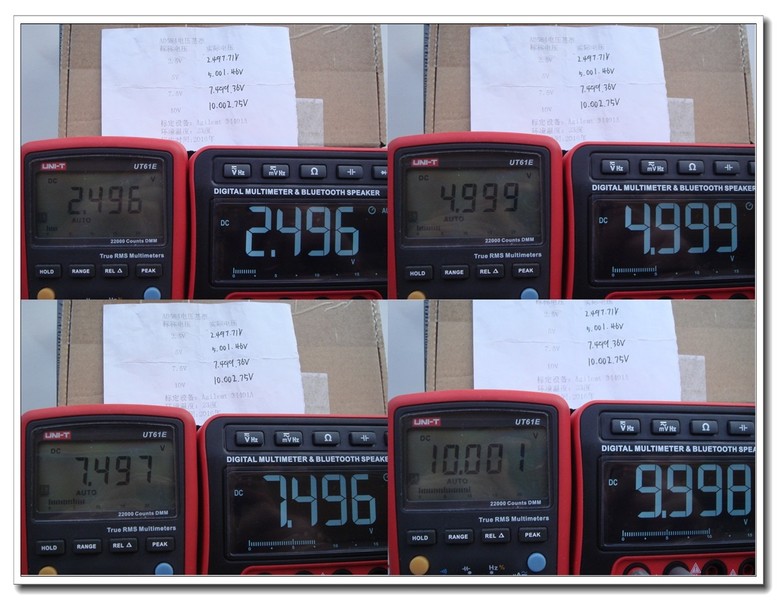

1.AD584LH电压基准测试：

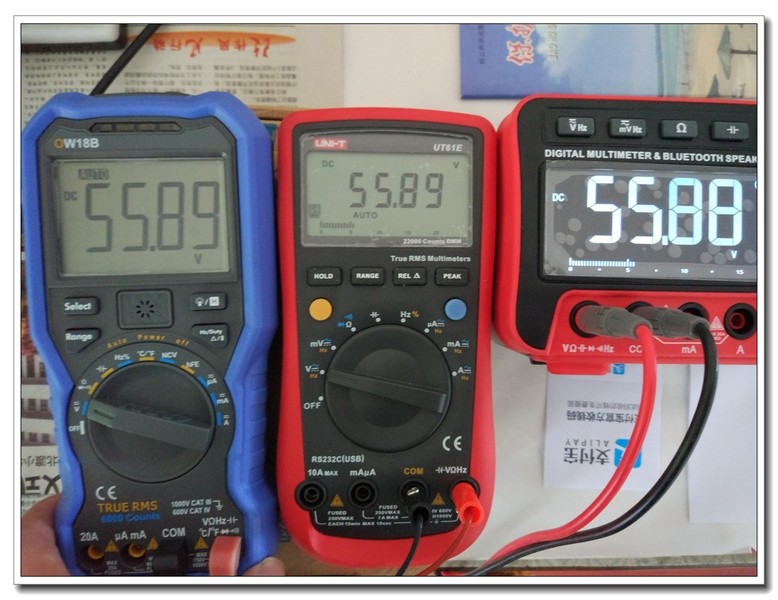

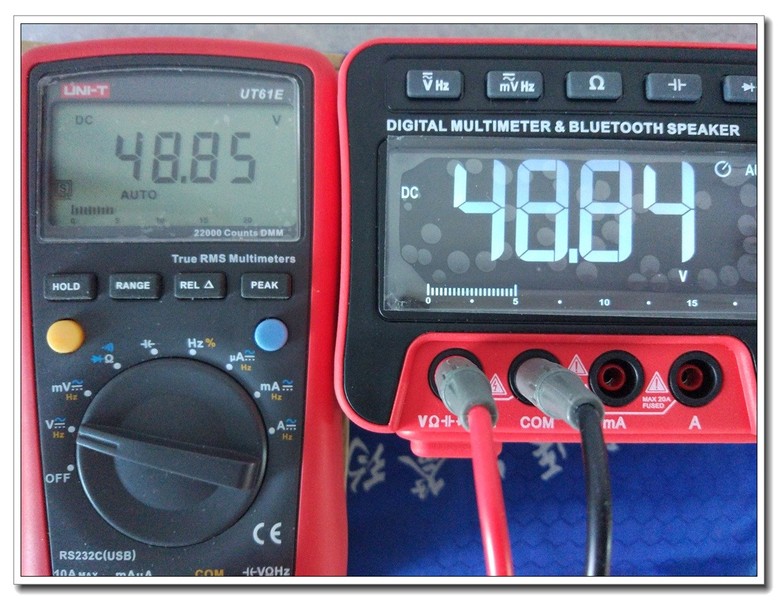

2.电动车蓄电池直流电压测试：



电动车充电器空载直流电压测试：

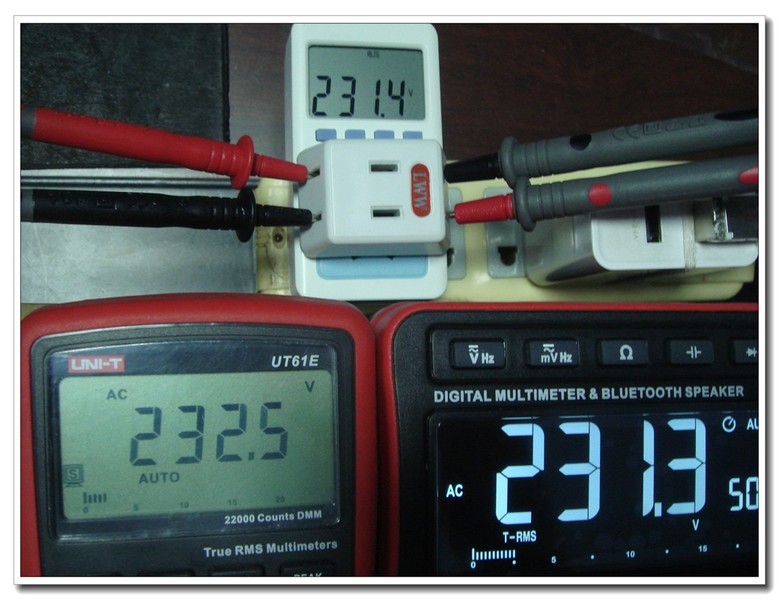

3.市电AC220测试：

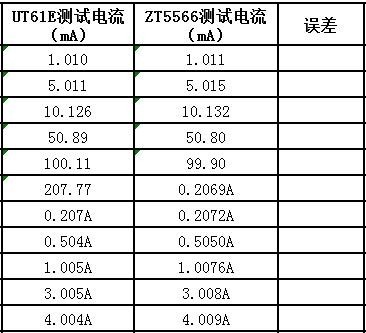

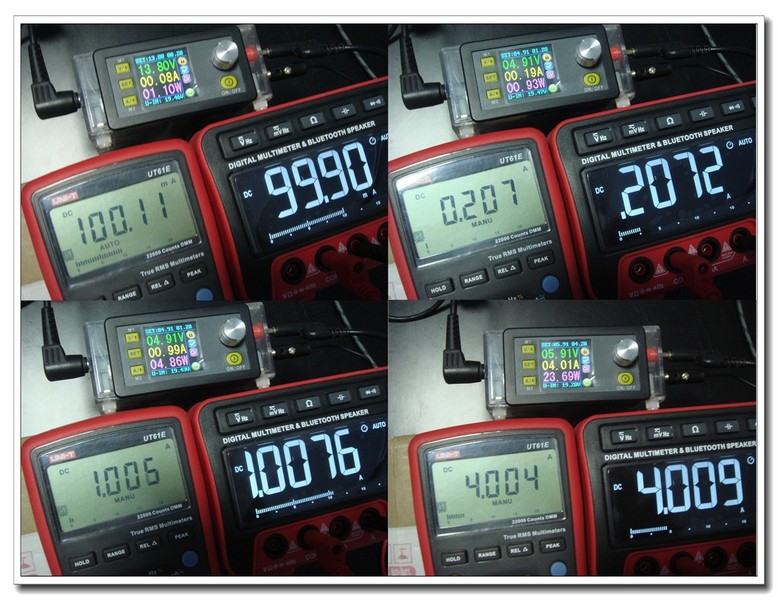

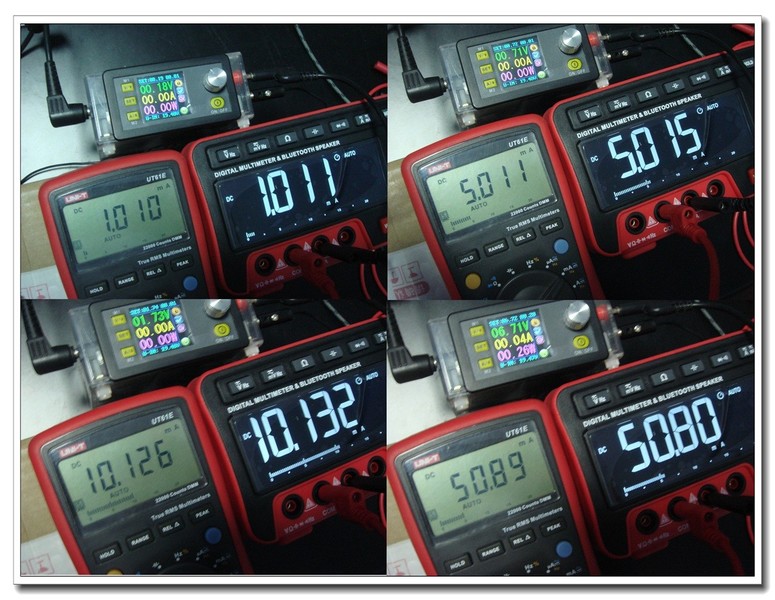

二.DC电流对比测试：-----------------------------------------------------------------------------------------------------------------------------------------------

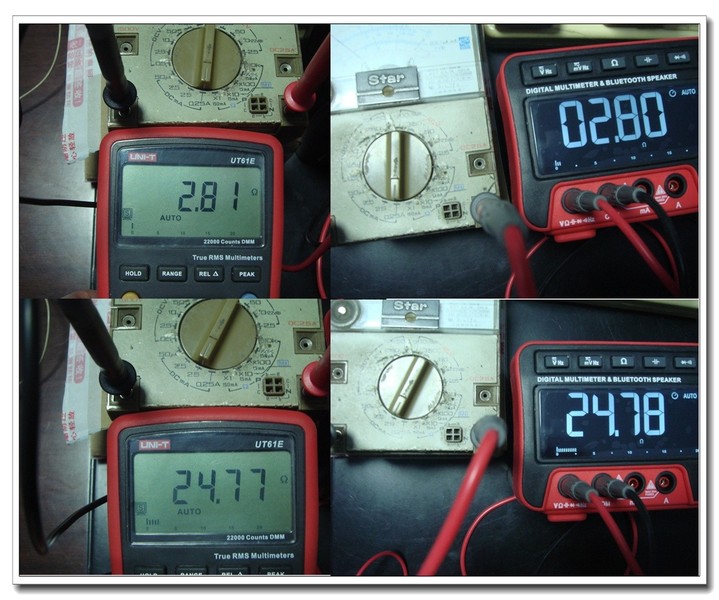

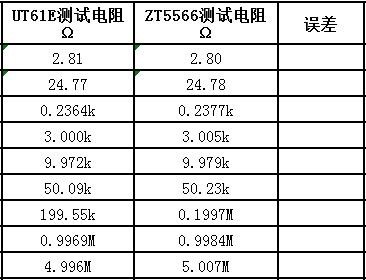

三.电阻对比测试：

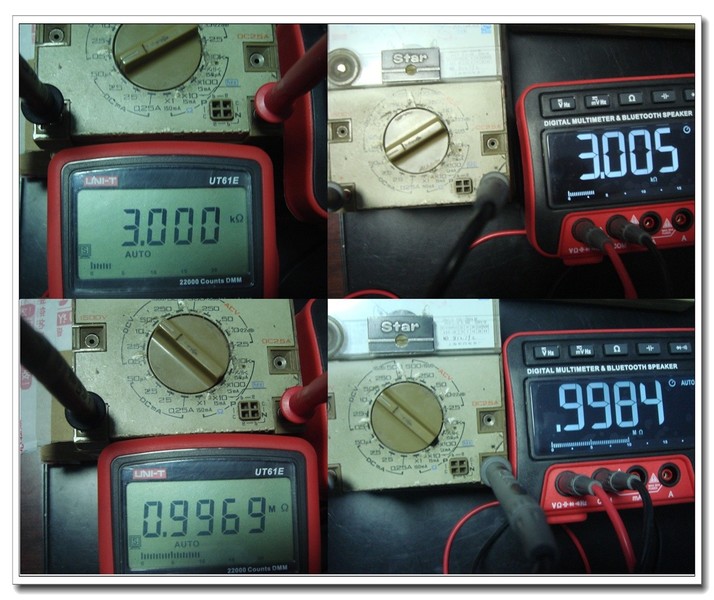

无精密电阻，使用MF368指针表电流和电压档的内电阻测试参考

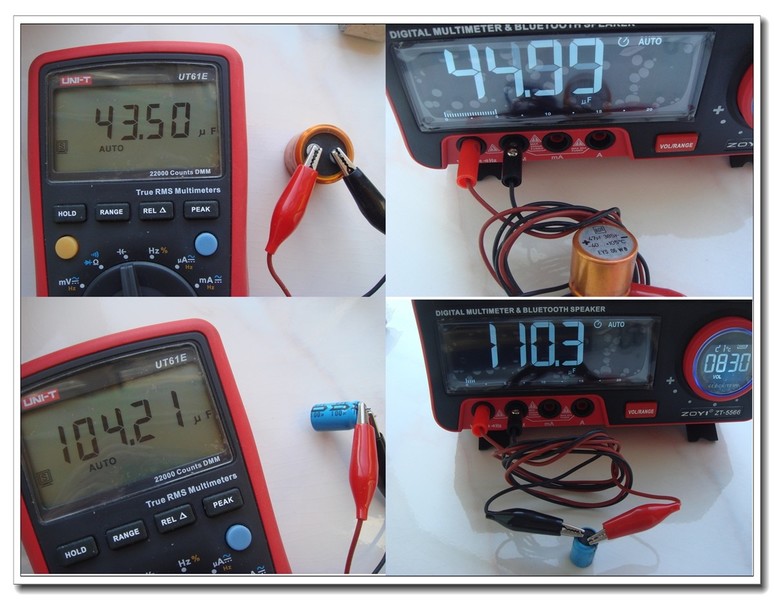

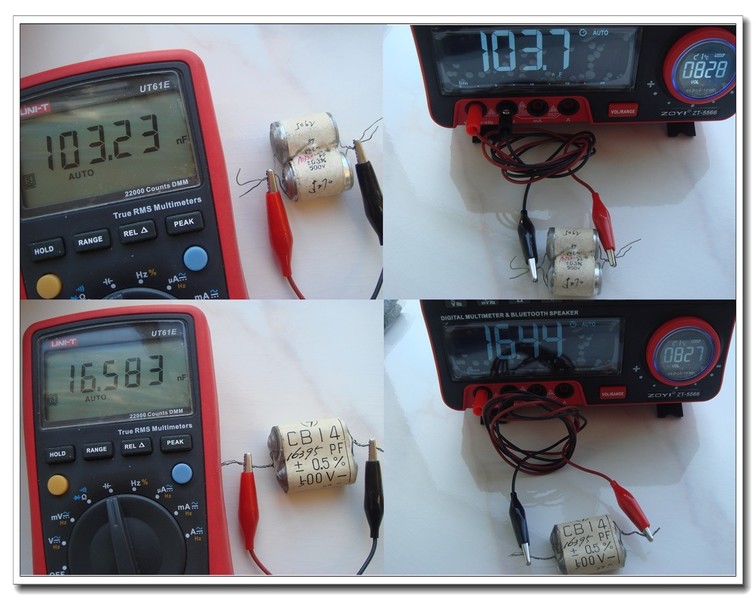

四.普通电容对比测试：



------------------------------------------------------分割线    --------------------------------------------------------

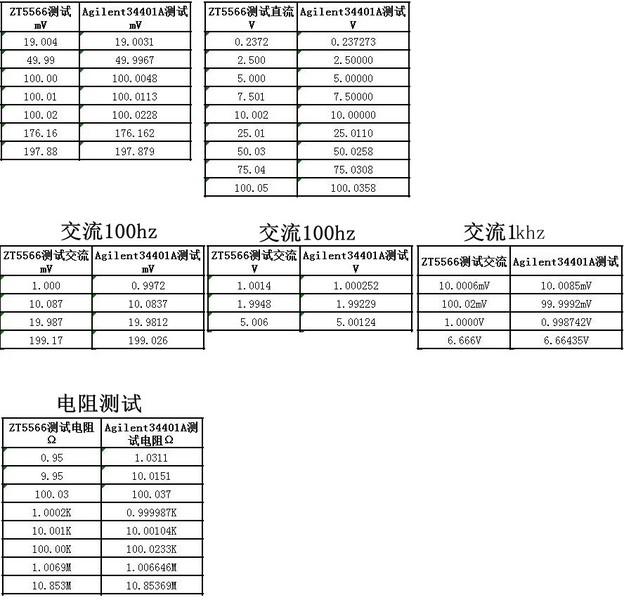

补充，wgsd用高位表对比测试了（详见http://www.dt830.com/forum.php?mod=viewthread&tid=3749）。现整理成表格数据参考如下：

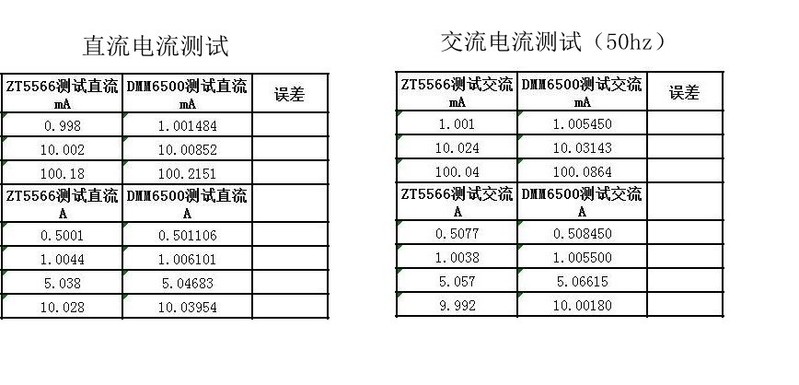

另一个高位表对比电流测试（详见http://www.dt830.com/forum.php?mod=viewthread&tid=3752）。现整理成表格数据参考如下：

kyhwhb

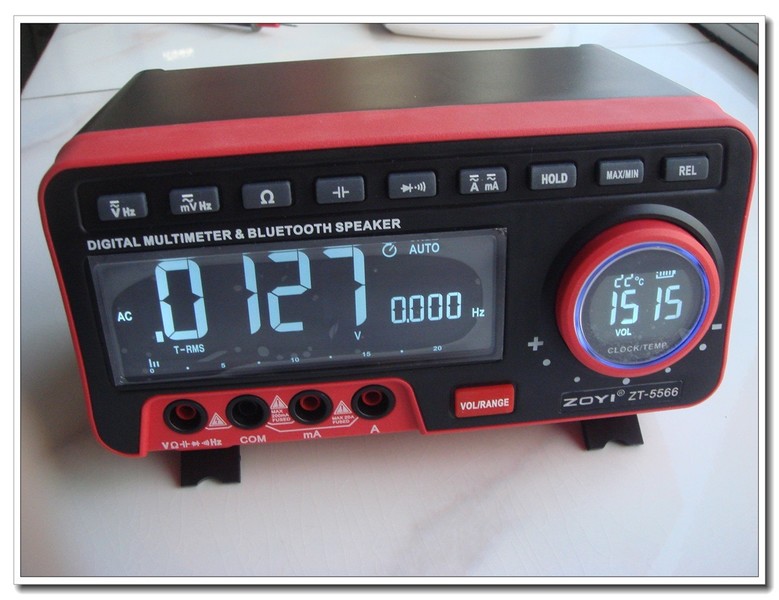

        面板采用红黑双色注塑，红色比较软，类似UT61E数字万用表的外壳，手感不错。上面一排是万用表功能按键----即电压/频率、毫伏电压/频率、电阻、电容、二极管/通断、电流、数据保持、最大值/最小值和相对值测量九个按键。主显示屏显示万用表数据，副显示屏显示时间、环境温度和电池电量等信息。在万用表功能按键无操作15分钟下，自动进入待机模式，此时主显示屏显示时间，副显示屏显示环境温度和电池电量等信息，如需取消自动待机功能，在关机情况下按住“REL”按键再开机，蜂鸣器提示5声后取消自动待机。三围尺寸：200×135×105mm；重量：895g（不含电池）；电池类型：18650锂电池 2节。
屏幕亮度六级调节---即:1(背光关)2 3 4 5 6级，开机默认在4级。电流档插口在右侧，和常见的手持表相反。“VOL/RANGE”按键----使用万用表时键转到RANGE模式，转动旋钮可以选择相应的量程；在使用蓝牙音响时，按“VOL/RANGE”按键转到VOL模式，转动旋钮可以控制播放音量。在闹钟闹铃时，转动旋钮可以关闭闹铃。

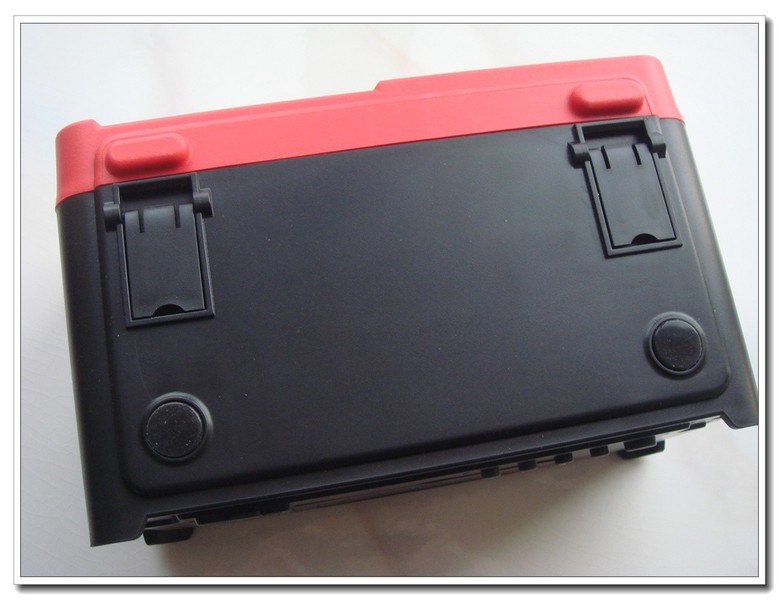

底面，有折叠支脚

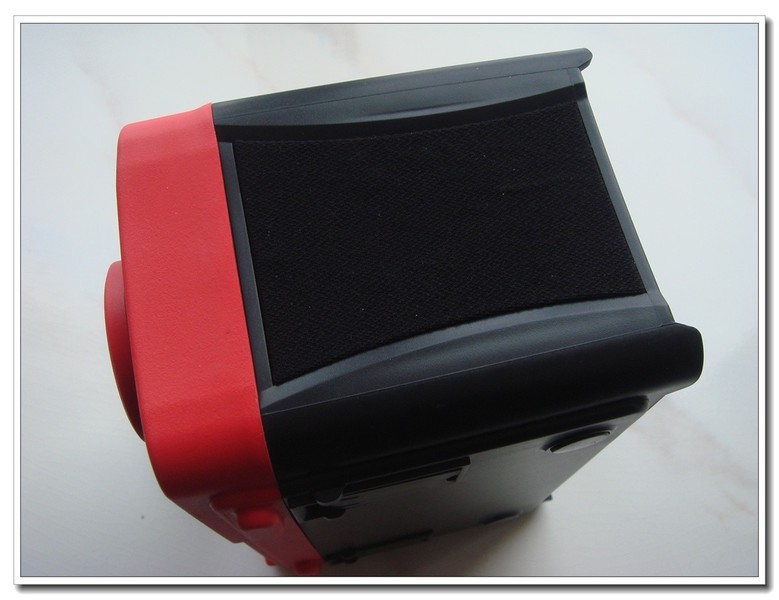

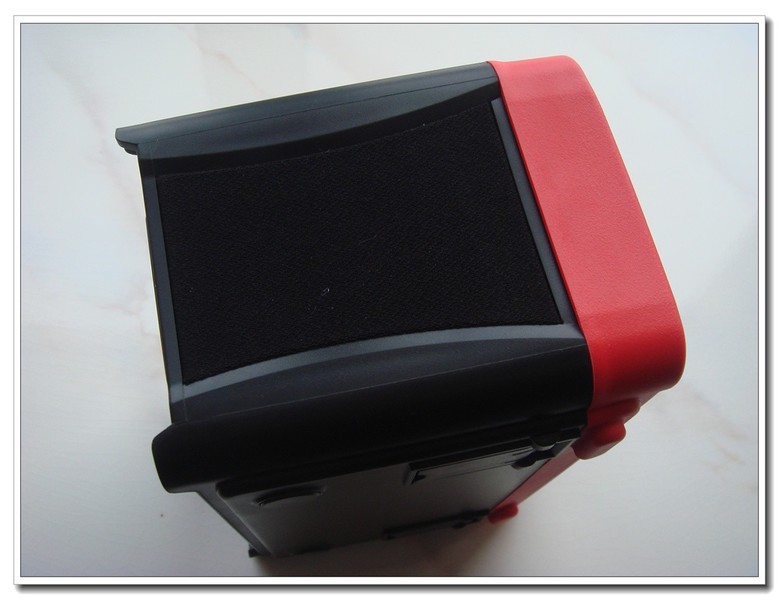

左侧面喇叭

右侧面喇叭

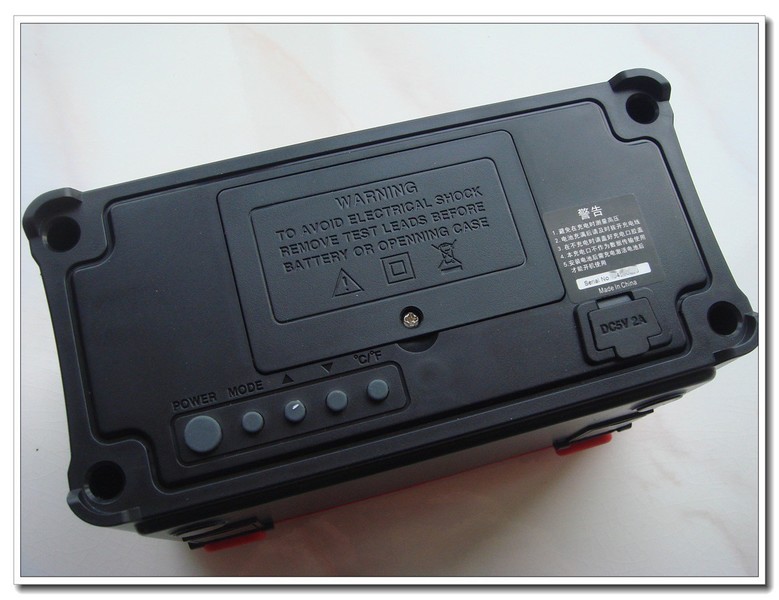

后面，外周也有四个支脚，方便屏幕朝上使用。

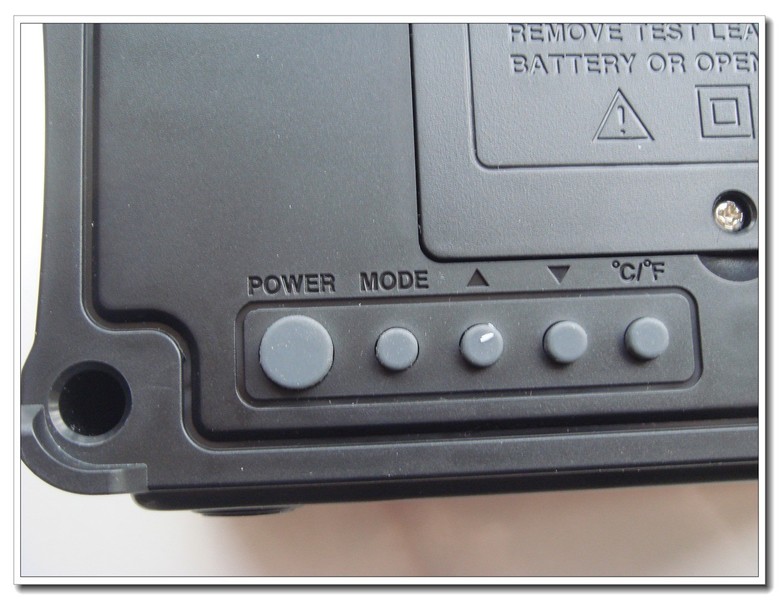

1.开/关机键；2.设置键，短按进入时钟设置，长按进入闹钟设置，进设置模式后短按该键选择下一项设置，完成后长按退出设置模式。（在待机情况下，不能进入设置模式，如需设置请唤醒后再进行相关设置。）3.增加屏幕亮度，在设置模式下，增加时钟/闹钟设置数值，选择闹钟开/关。4.降低屏幕亮度，在设置模式下，减小时钟/闹钟设置数值，选择闹钟开/关。5.切换环境温度的摄氏度/华氏度

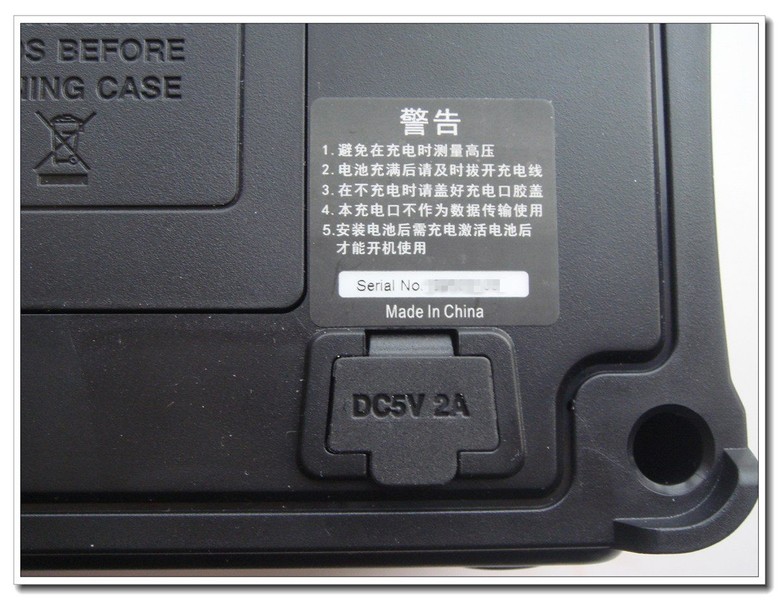

充电电源接口（最大输入 DC5V 2A)

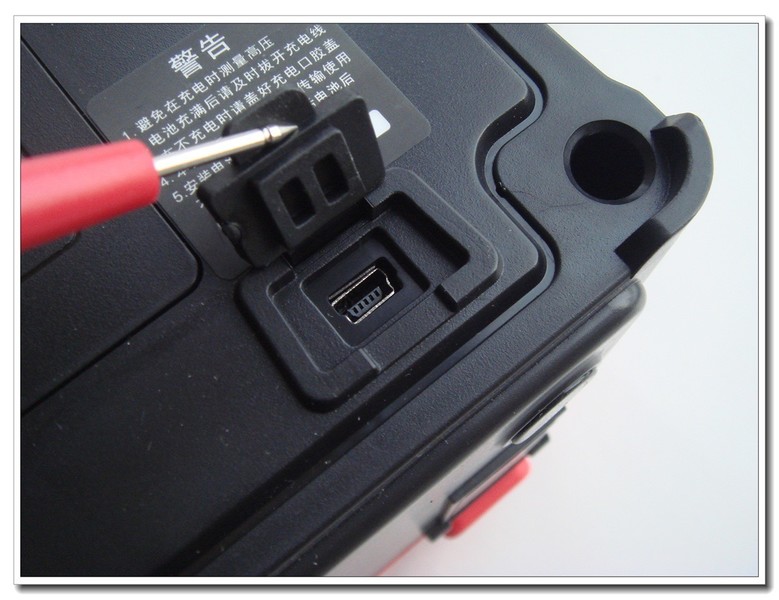

还使用MINI USB接口不多见了

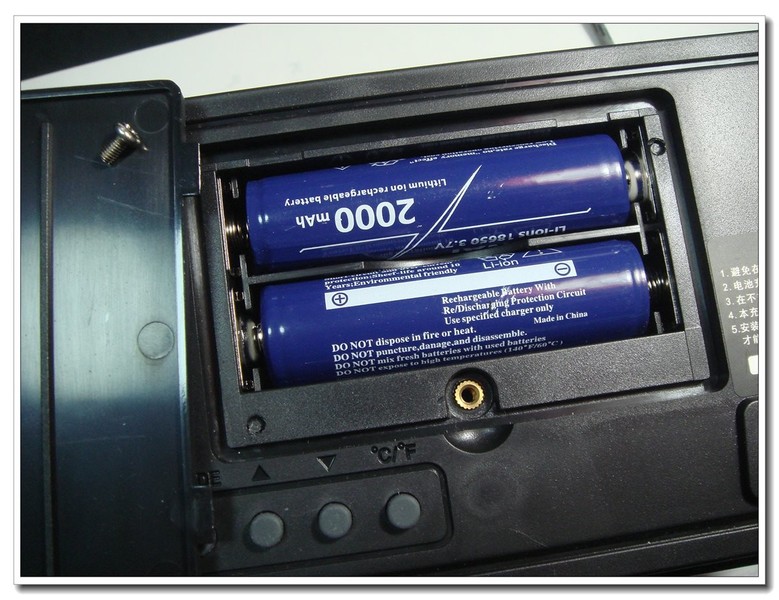

18650锂电池2节串联

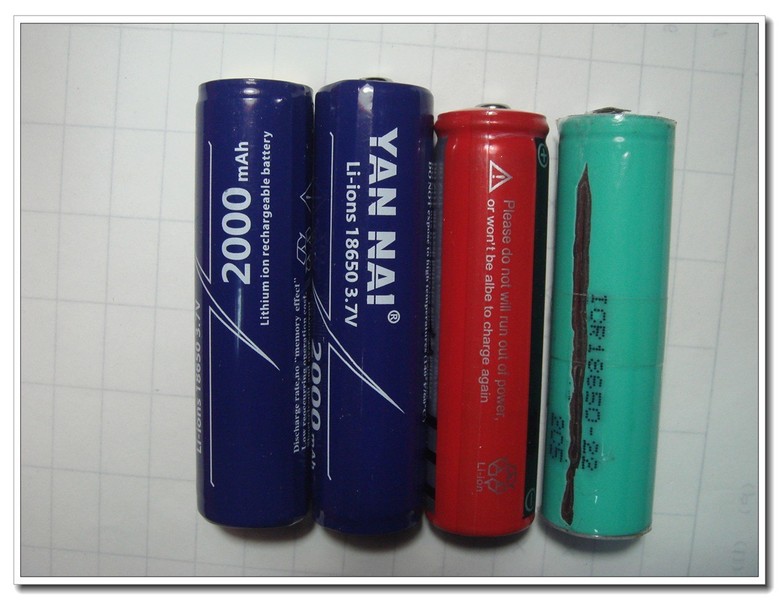

对比普通的要长点，难道有保护板吗

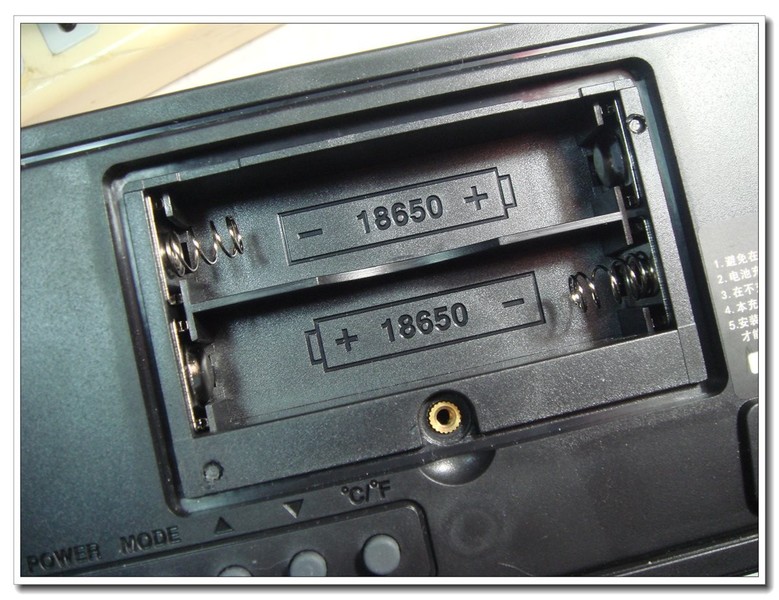

电池仓

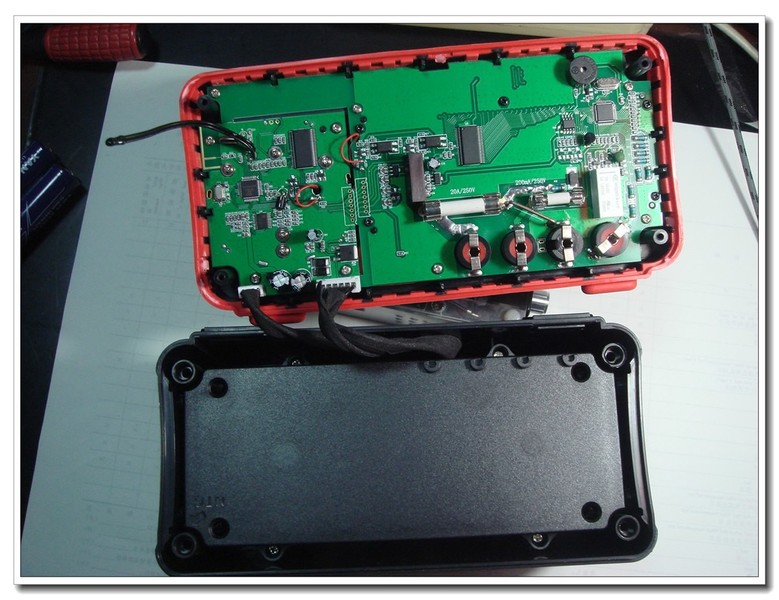

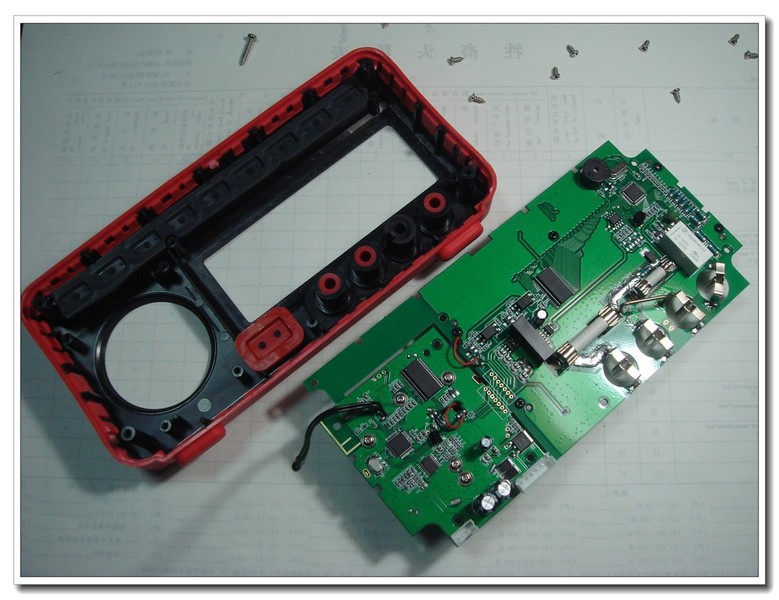

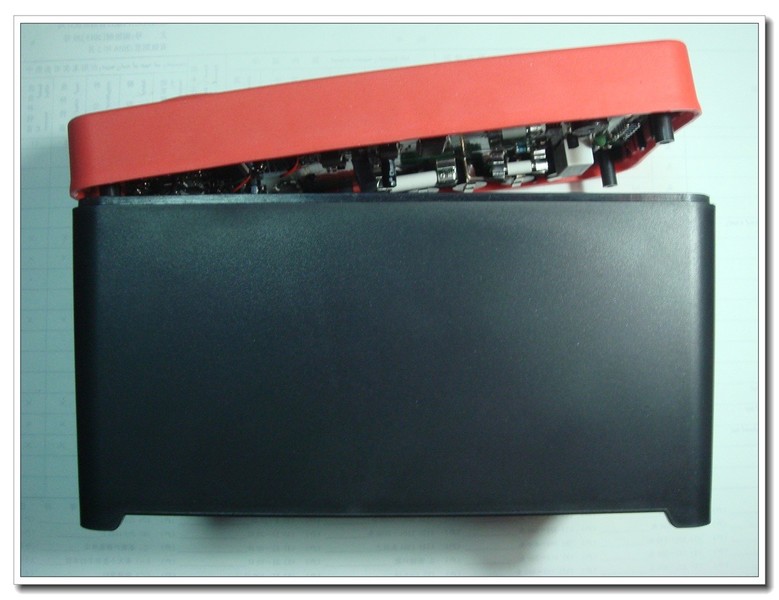

取下后面四颗螺丝，前面板即可打开

两条排线相连

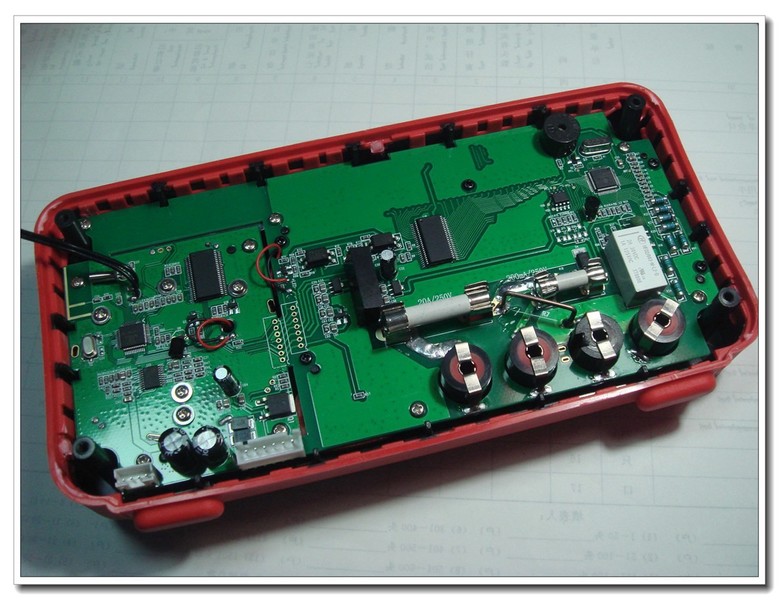

主板---音响和万用表部分

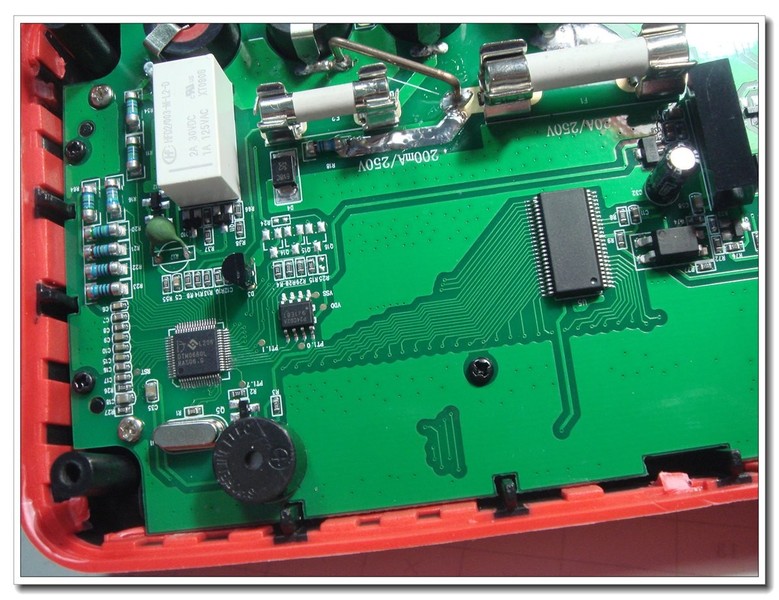

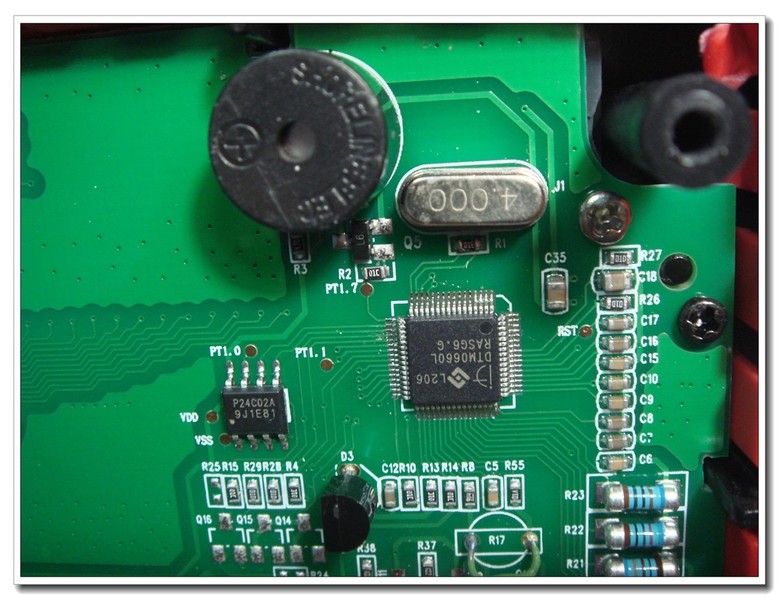

数字表芯片DTM0660L及存储器P24C02A

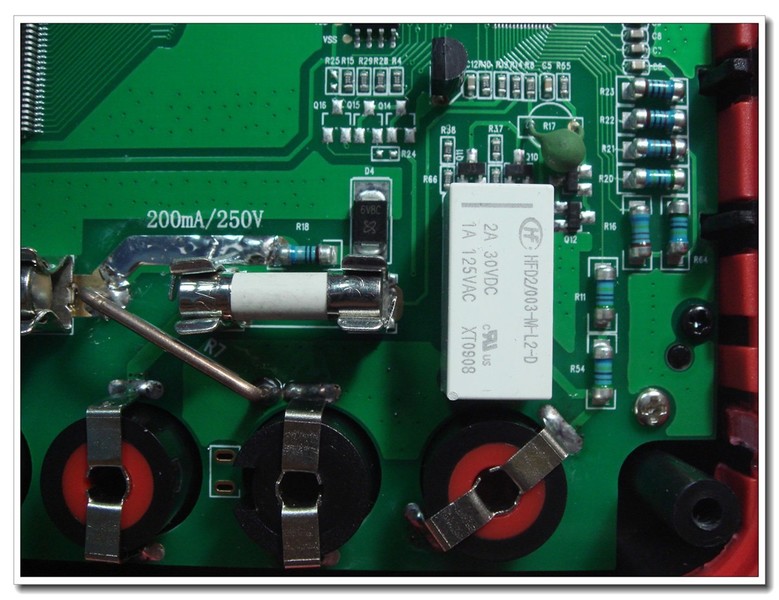

继电器

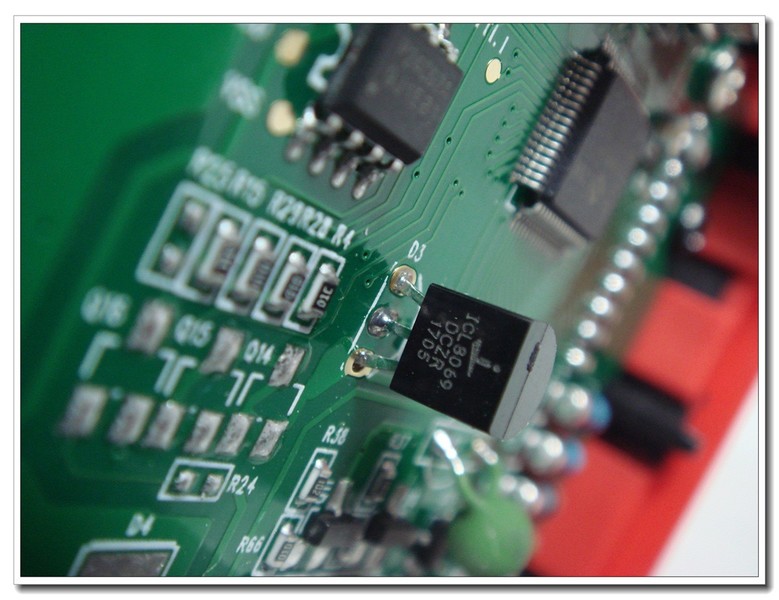

电压基准ICL8069

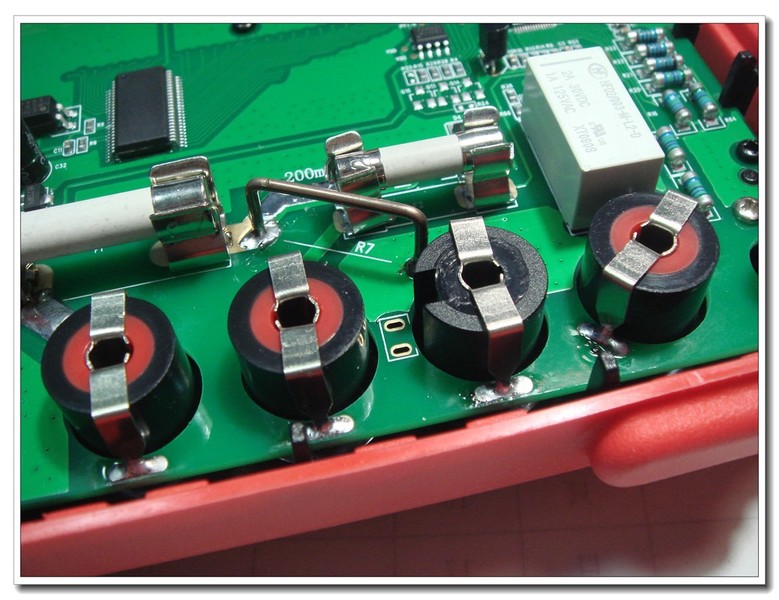

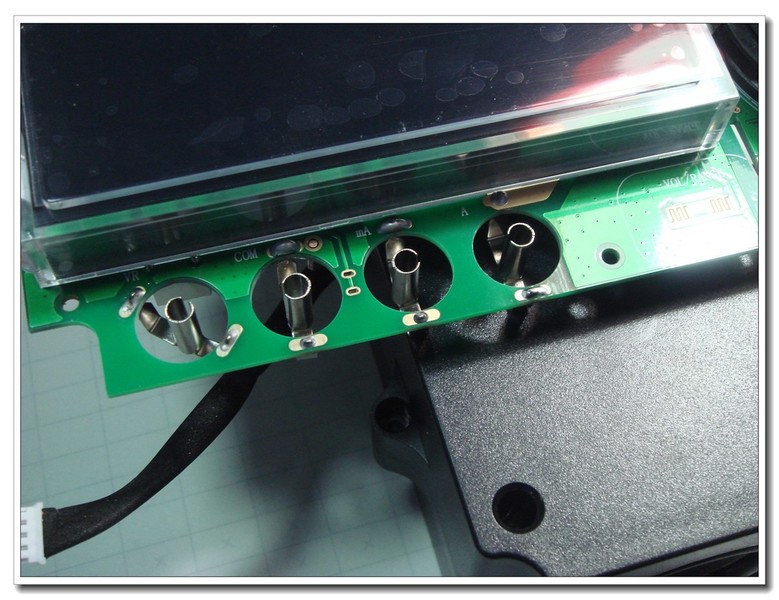

表笔插口

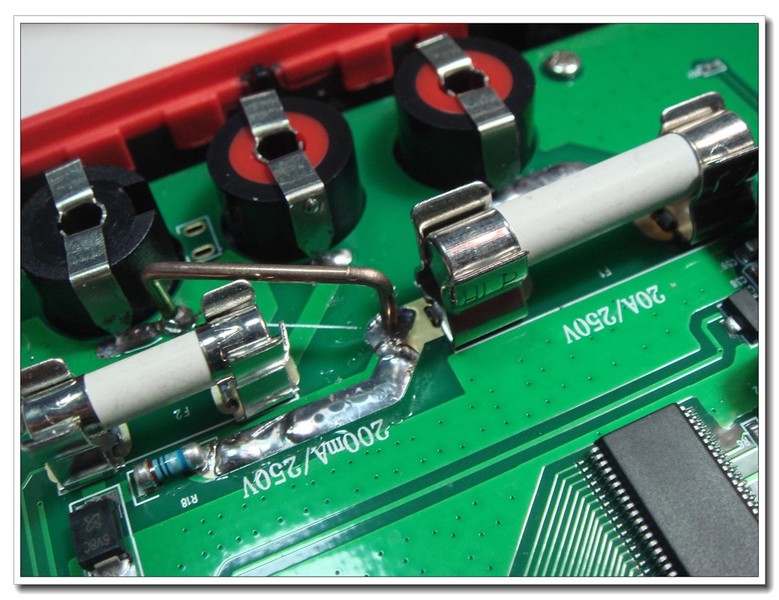

200mA及20A保险管

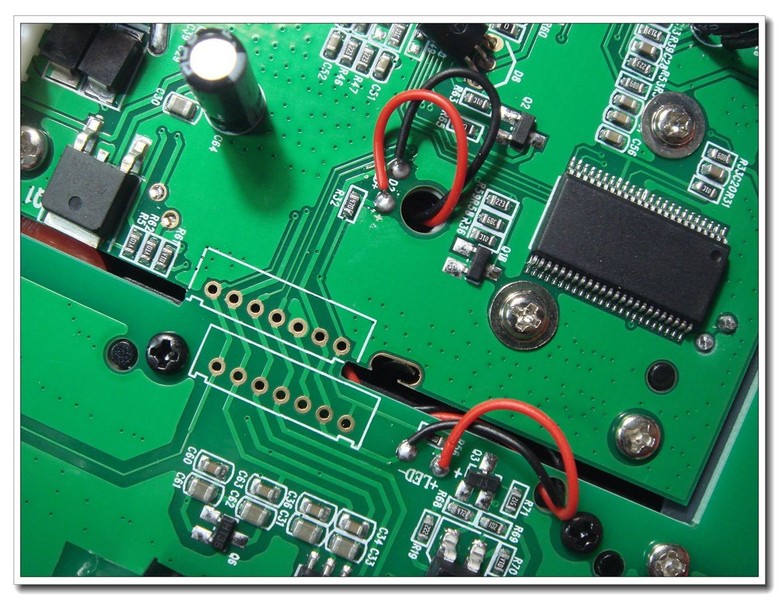

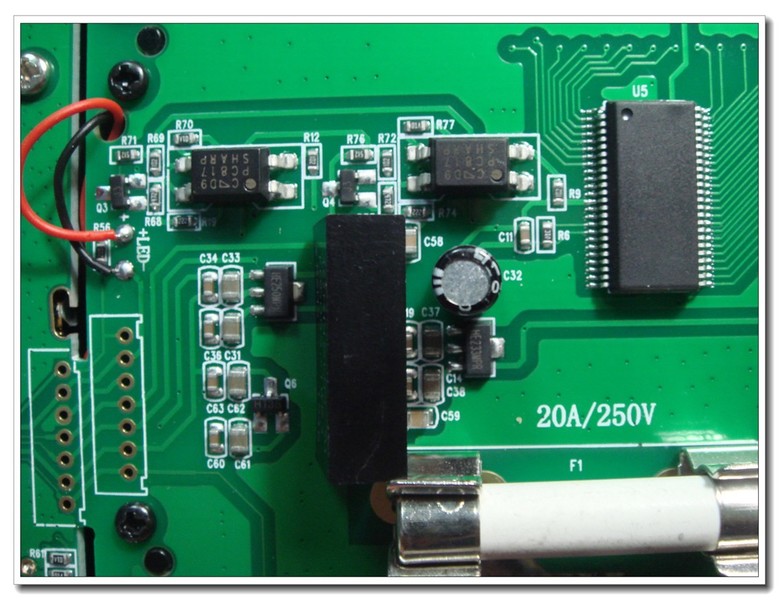

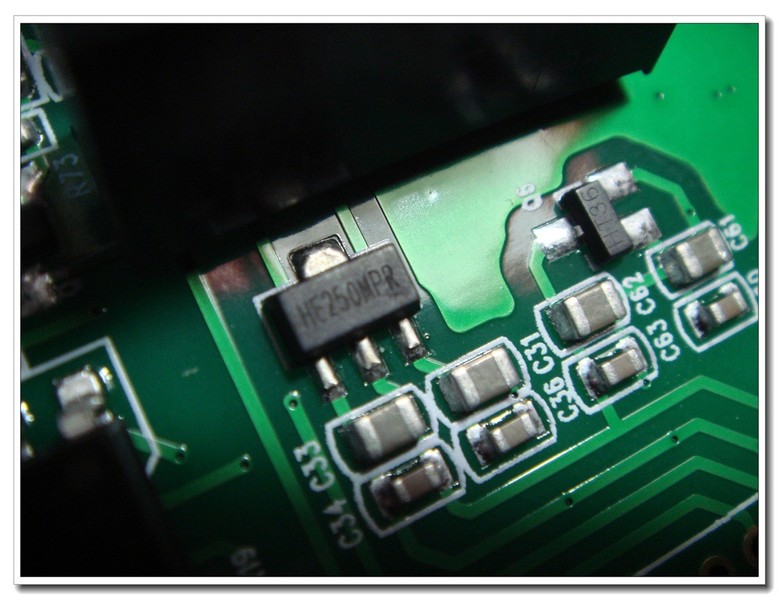

光耦、F0505S-1W电源模块和多显示驱动芯片。F0505S-1W电源模块右侧的HE233MPR是3.3V稳压管给数字表芯片DTM0660L及存储器P24C02A等供电

5.0V和3.6V稳压DC芯片吧

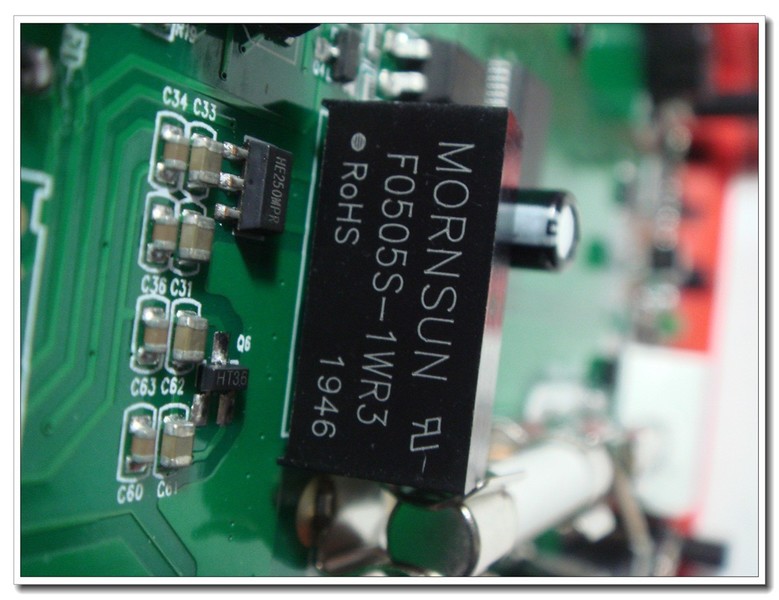

F0505S-1W电源模块---万用表供电隔离电路，即使充电状态使用仪表也是安全的

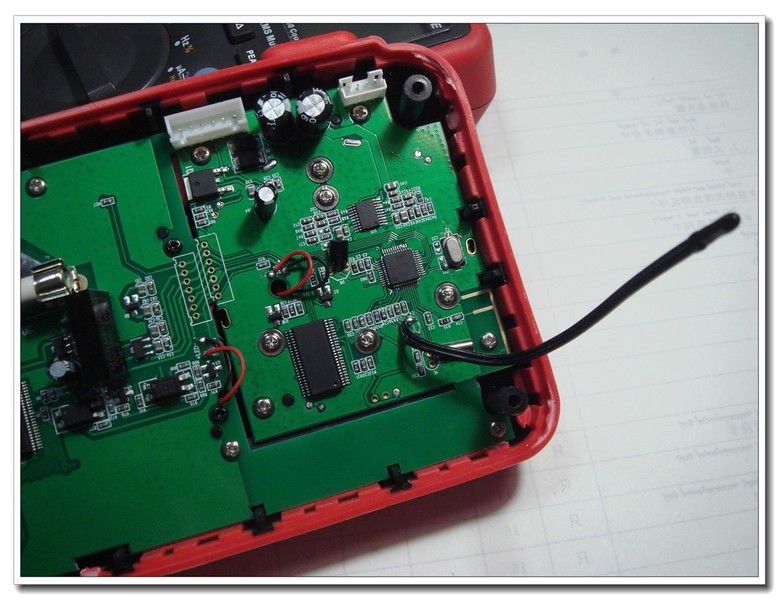

音响部分，温度探头

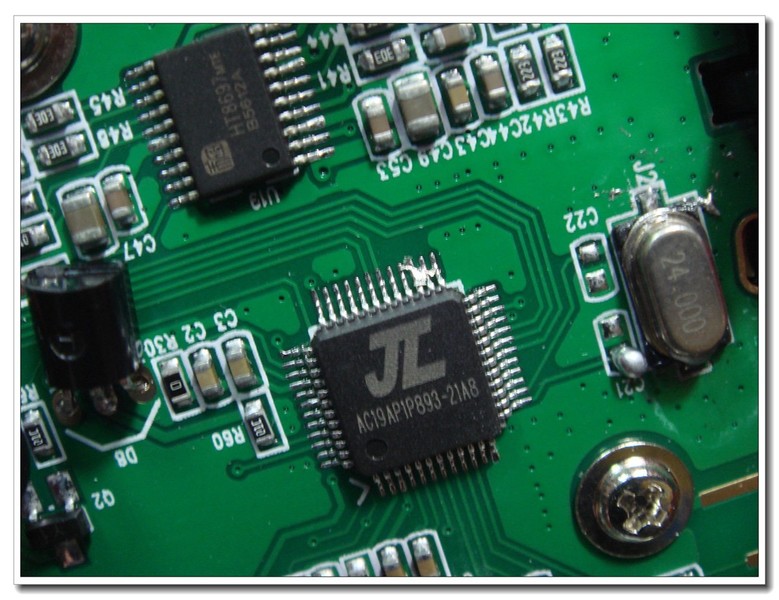

AC19AP1P893杰理音响方案芯片,支持蓝牙功能和MP3的音频文件解码,可能也支持FM,插卡,USB解码等，没查到资料；HT8697是一款具有防削顶失真功能的,双声道免滤波D类音频功率放大器。在VDD=8.5V、THD+N=10%、4Ω负载条件下,能连续输出2×9.5W功率。

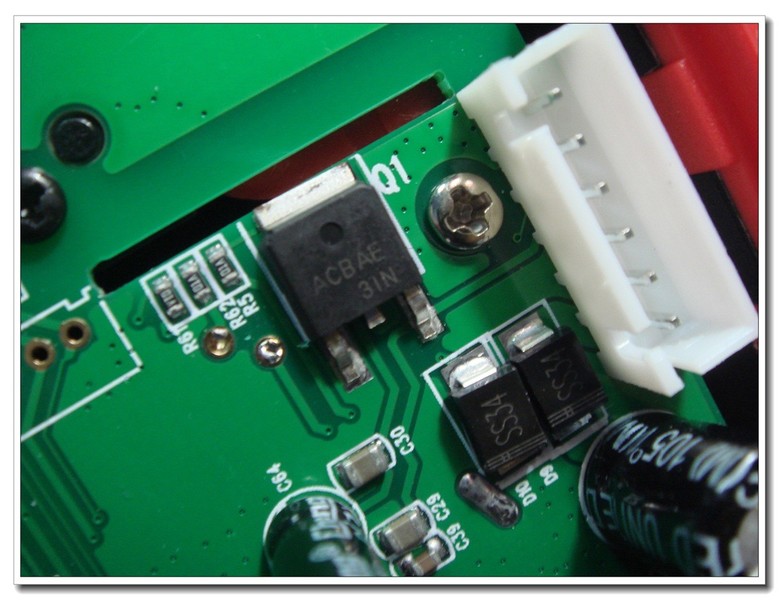

这个中功率管没见过

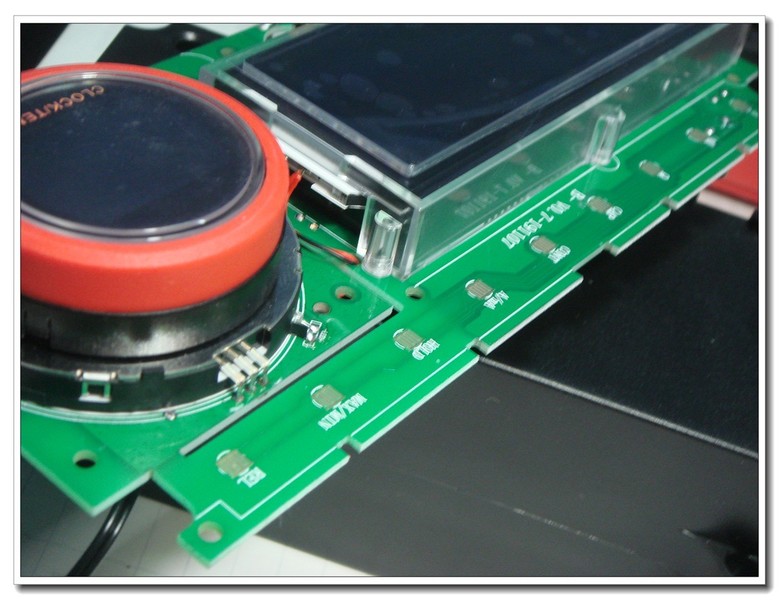

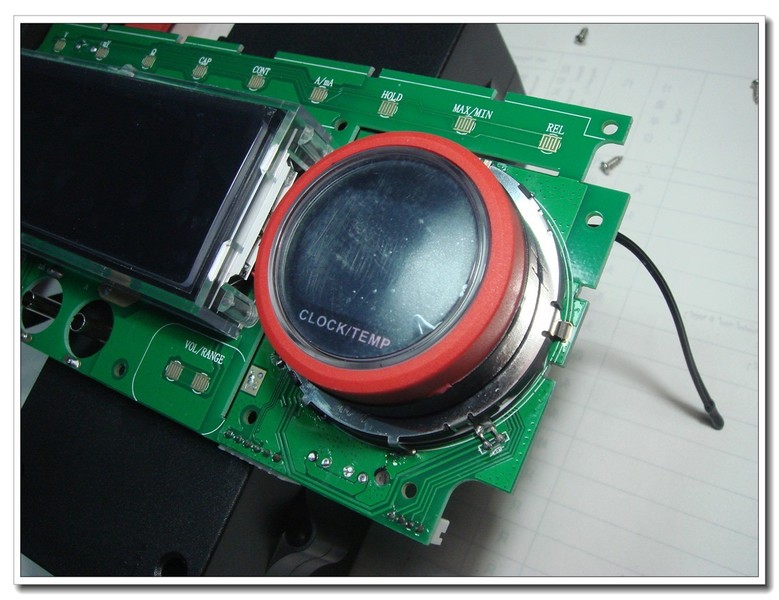

分离前壳和主板

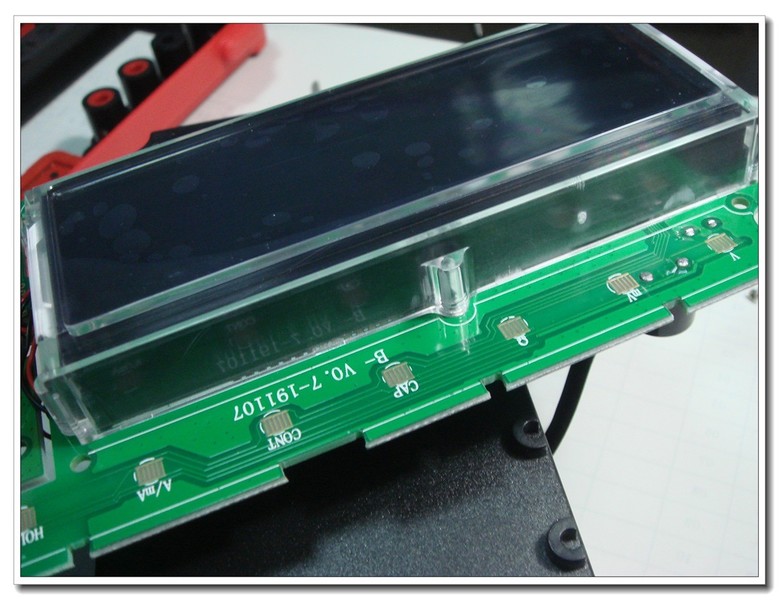

付显示屏

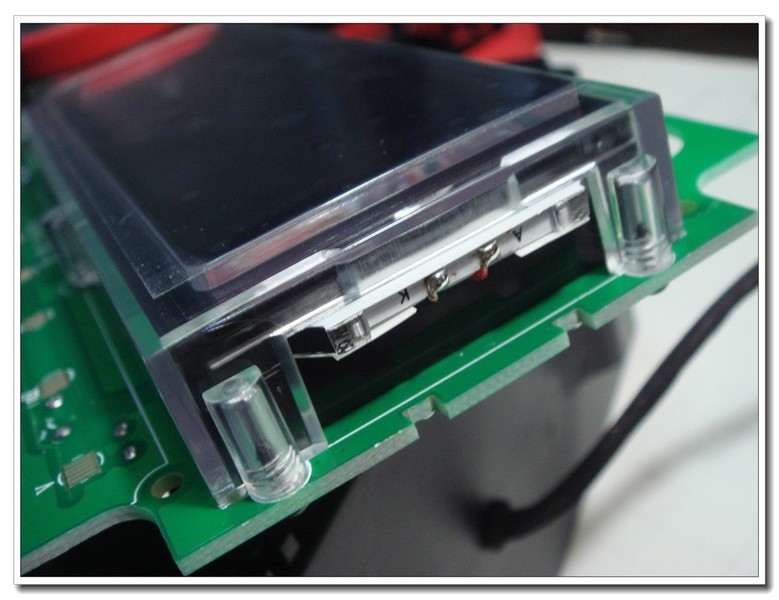

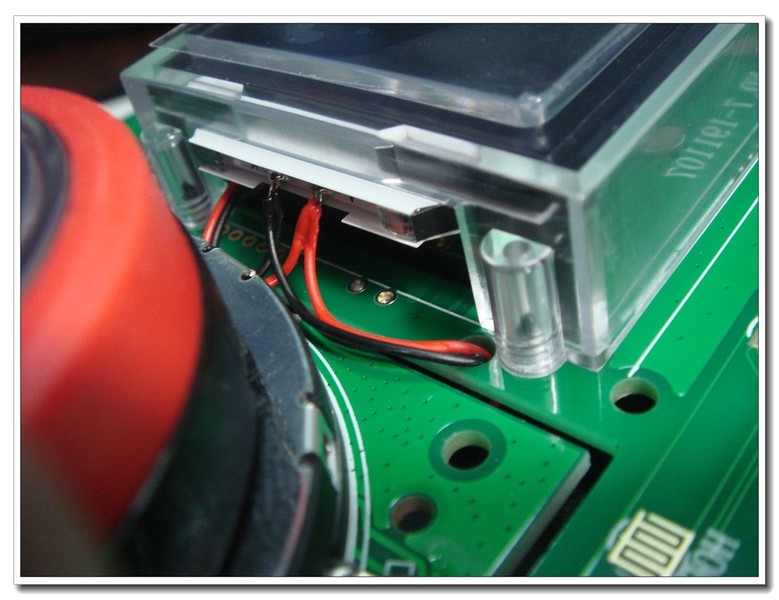

一端背光LED


另一端背光LED

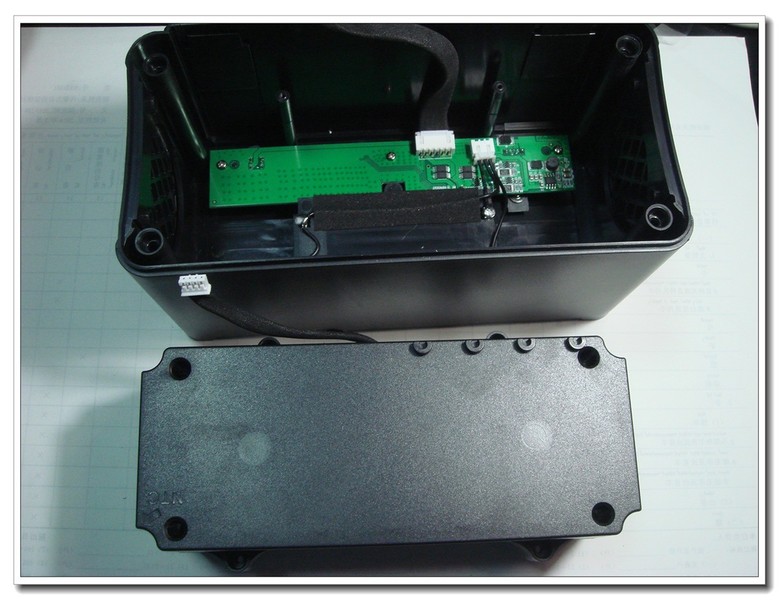

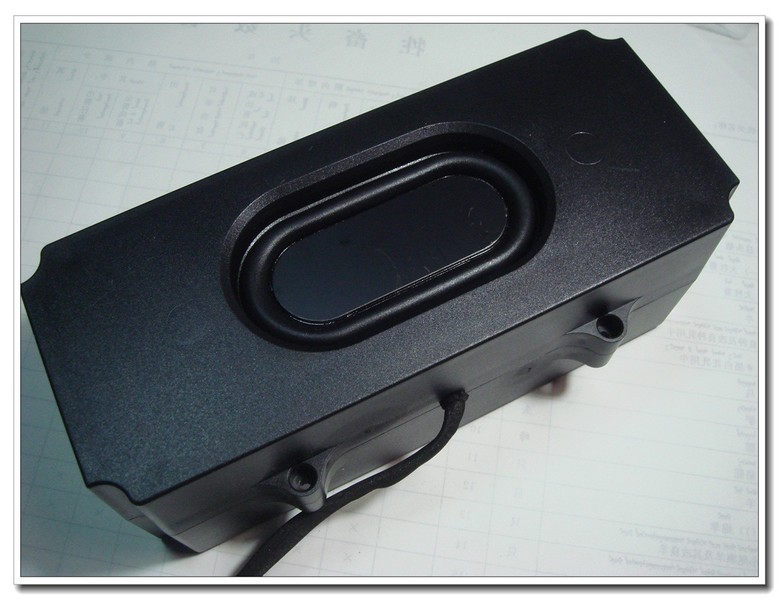

后部音箱

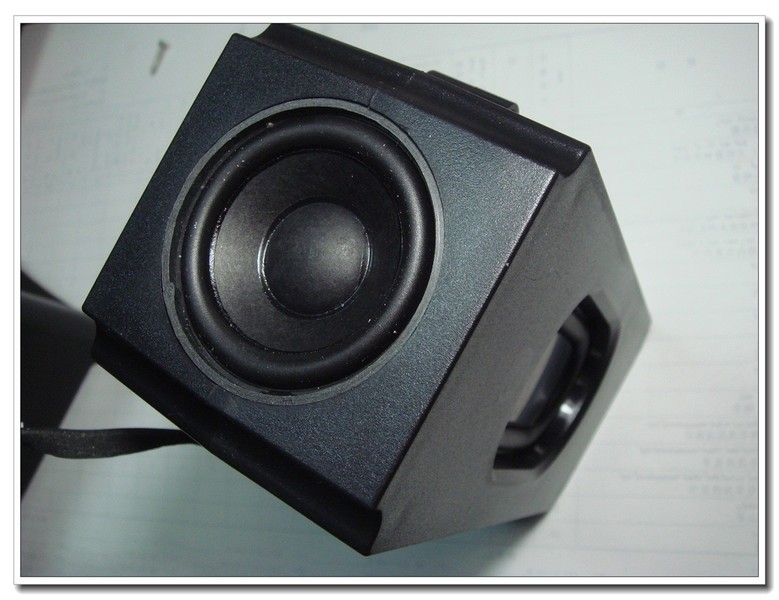

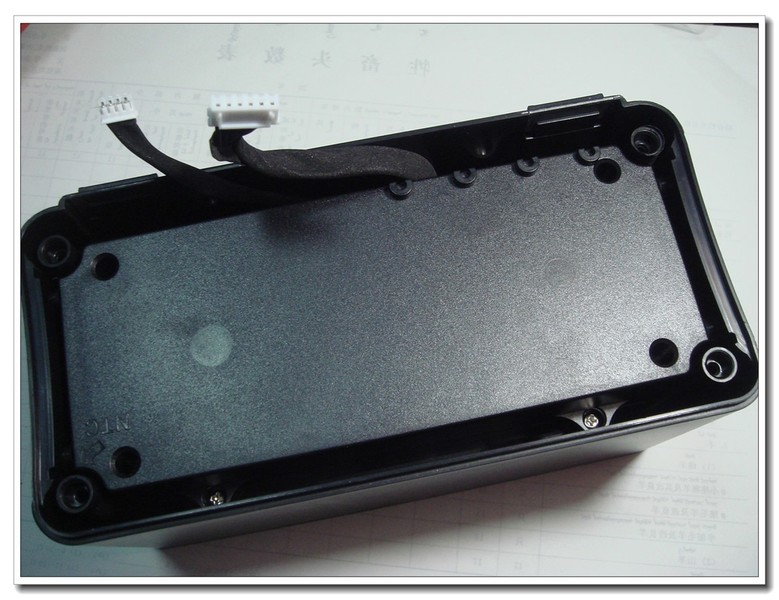

音箱是独立的

振膜

喇叭

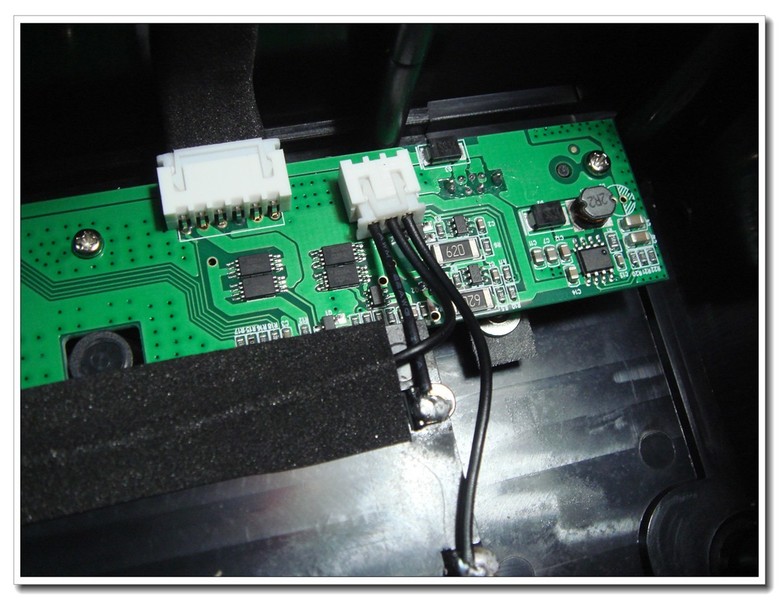

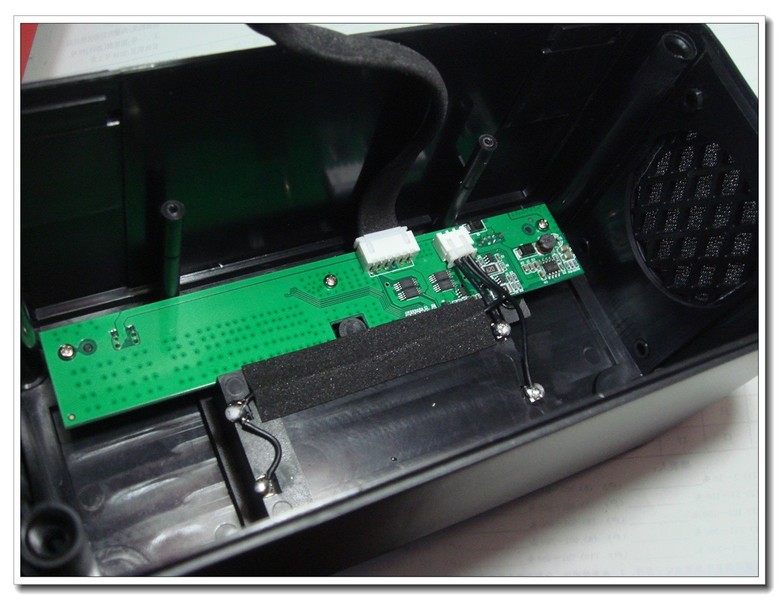

锂电保护即平衡充电路板

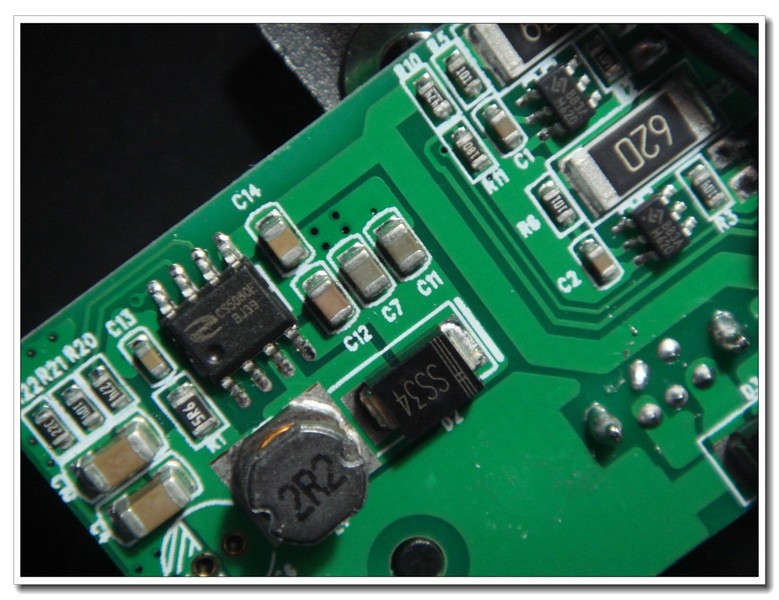

应该是升压充电管理芯片

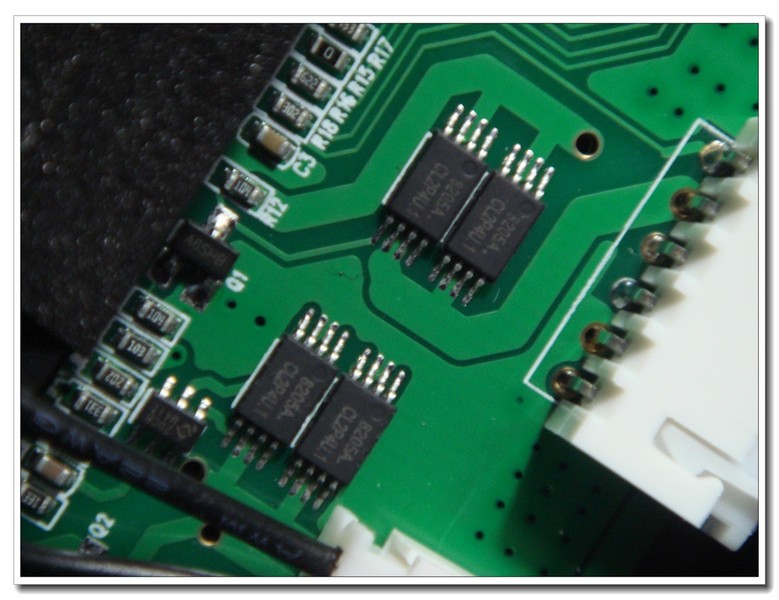

8205MOS

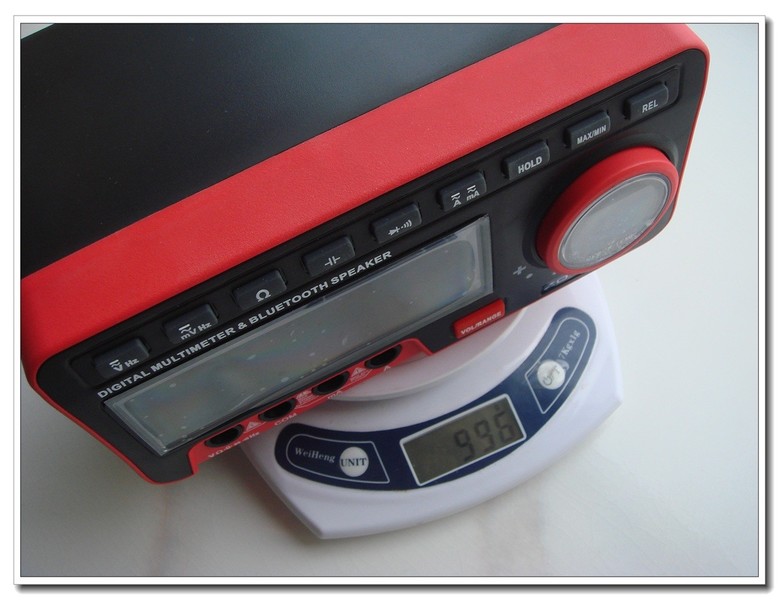

带电池的重量996g

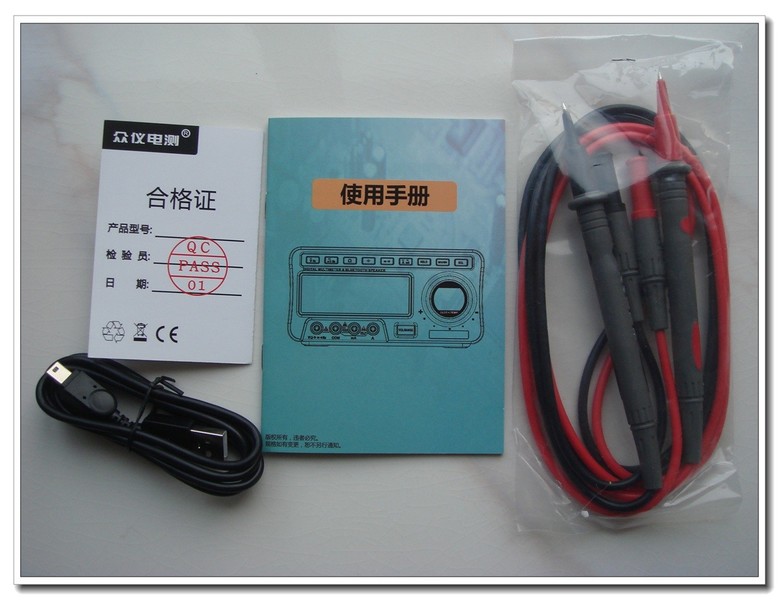

附件

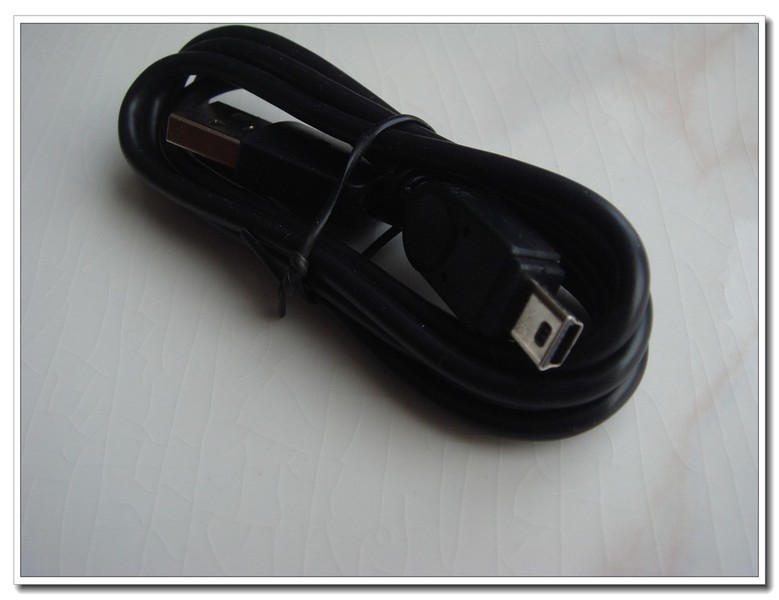

充电线

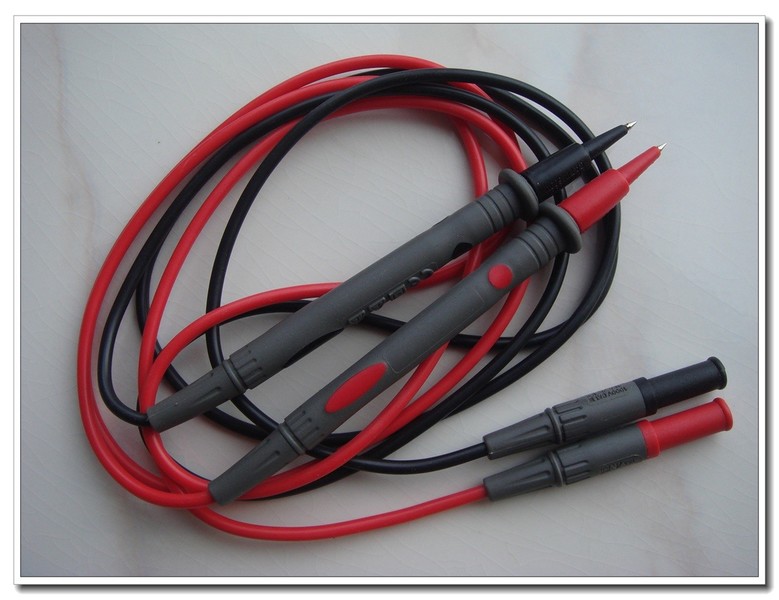

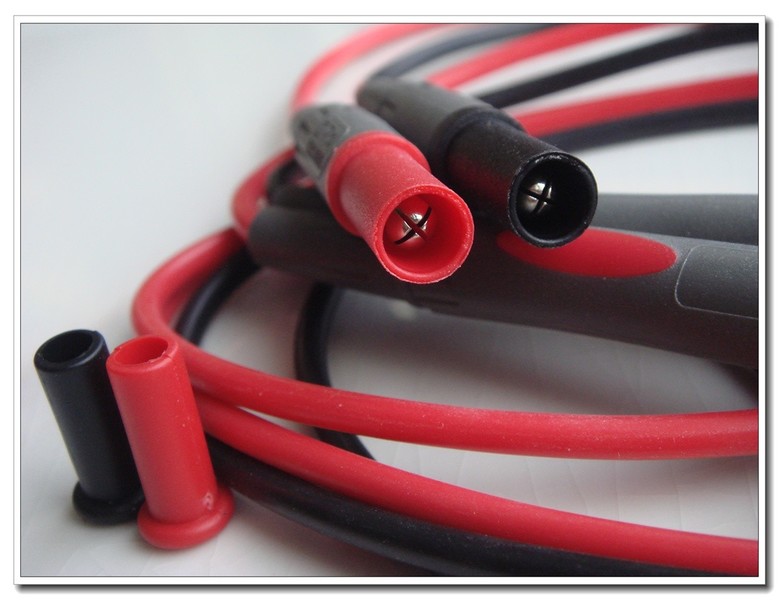

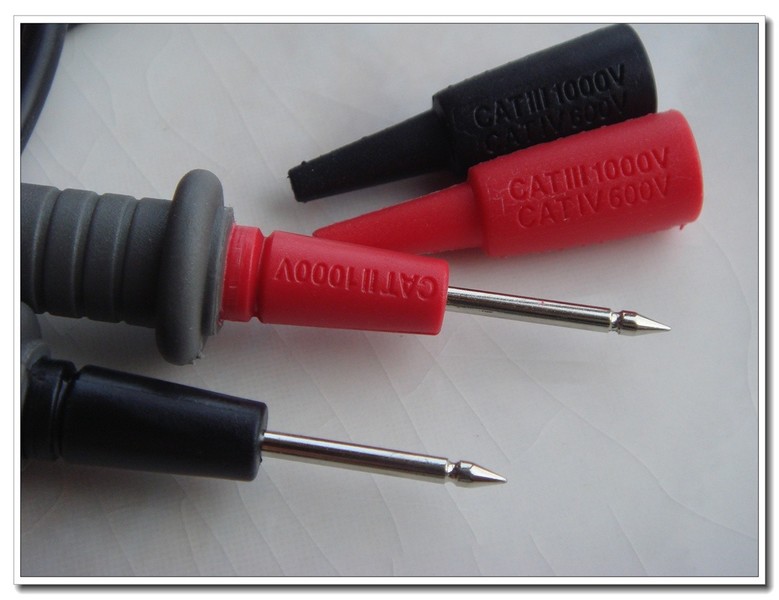

表笔线很长（1.2m）且柔软

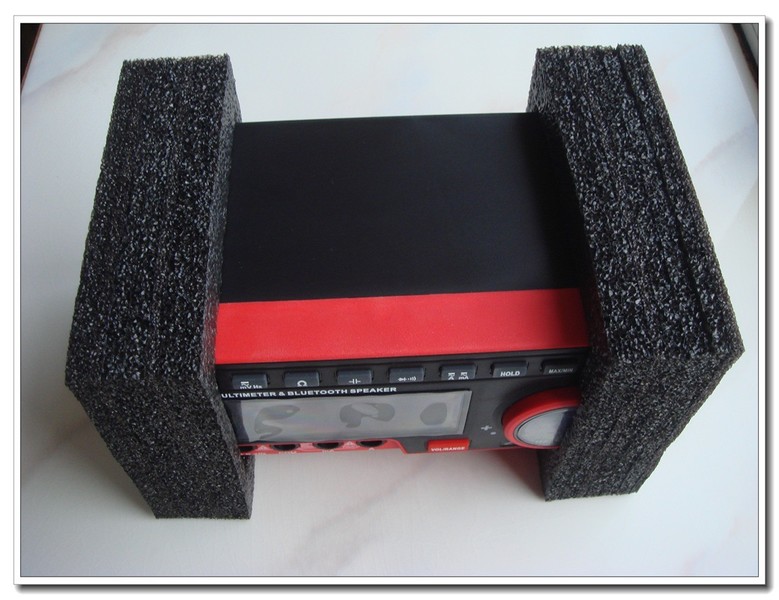

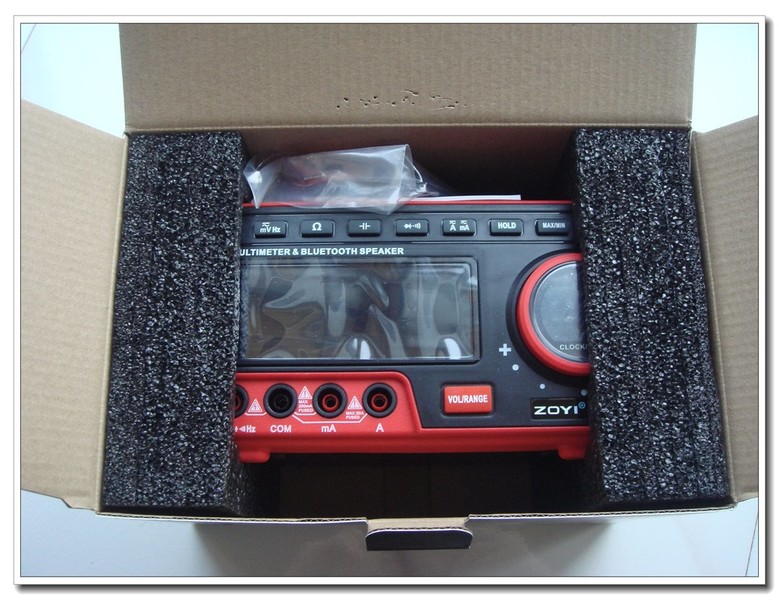

防震泡沫


外包装

星星123

这么快就收到？

wgsd

好详细的评测，功能很全面，性能也很好，把0660发挥到极致，众议进步挺大哎。

kyhwhb

wgsd 发表于 2019-11-29 17:44
好详细的评测，功能很全面，性能也很好，把0660发挥到极致，众议进步挺大哎。 ...

发现没有uA档和占空比功能

wgh1027

尾数稳不稳？

kyhwhb

wgh1027 发表于 2019-11-29 17:57
尾数稳不稳？

没注意看，不会看呢

wgh1027

巍巍兴安 发表于 2019-11-29 18:02
没注意看，不会看呢

与219对比看看，219尾数就不稳。

ynqjzzh

全网首拆，赞！赞！赞！

勇闯沙滩

到手速度这么快，评测的很详细。看发布会就感觉这创新的表太超前了，真是把0660发挥到极致了，超级好玩。
