串联稳压电路用开关电源代替变压器实际效果

nyxfk · 发表于 2017-9-26 19:09:27

我一可调电源，15V-1A 原配变压器功率严重不足，
3V以内可以输出1A，电压越大，输出越小，15V的时候输出电流小到只有150mA左右了
如果超过150mA，就超级不稳定，1-3V范围的波动

手头没有合适的18V变压器，屋子里面倒是成堆的开关电源
用一个19V，2.5A电源直接代替原变压器及整流桥部分，然后测得
15V已经可以输出1A了，可调到最大16V输出1.2A，正常稳定

没有好示波器，只有ST16。无法判断实际效果，只能外接万用表测量代换后的效果
因原来变压器就无法满足功率要求，所以也就无法对比和过去的效果有多大，只能对比另外一个传统20V-2A的可调电源效果

接入电阻，电压都调整到15V，负载电流0.9A左右
测试结果如下

开源电源代替变压器的线性可调：直流电压浮动0.0001-0.0008V ,交流电压0.0056V左右
传统变压器的线性可调：直流电压浮动0.0001-0.0004V ,交流电压0.0012V左右

测量万用表为Solartron-7150，30KHz以内0.16% 频响可以到100KHz 干这个也凑合了

看来大多数情况下，用开源电源代替变压器完全没有问题，
(相信大部分不在乎直流电压0.001V以内，电源交流有效值0.01V以内的情况。）
就算普通功放等也都用开关变压器代替又贵又沉又大的传统变压器

nyxfk · 发表于 2017-9-26 19:09:50

其实开关电源引入噪声的问题，一般音频应用，因为完全没有影响。
就算有引入噪声，一般开关电源100KHZ的工作频率，人耳又只能听到20K，倒也不怕。

大家都知道电脑电源就算最典型的开关电源，可是只要质量合格，电源噪声都可以接受

如果觉得集成声卡音质不好，换独立的音质会更好，而独立声卡的上面芯片一般又进行了二次线性滤波
就算7805之类的，这不就是典型的，开关电源供电，传统串联稳压形式么。

lxd7343 · 发表于 2017-10-20 21:56:16

开关电源就是对收音机影响严重

散淡021 · 发表于 2017-10-23 07:55:42

本帖最后由散淡021 于 2017-10-23 07:57 编辑

开关再加线性稳压，只是效率低了。手上已有现成的旧货组合有啥不可。

会改开关变可调的，那就比我们强大了。

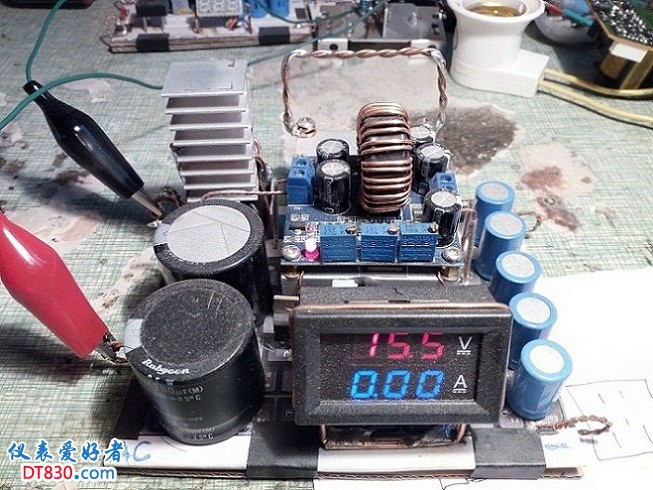

我有大功率变压器，那就买个升降压DC--DC。临时维修用用。

fslichong · 发表于 2017-10-23 08:36:12

就算有引入噪声，一般开关电源100KHZ的工作频率，人耳又只能听到20K，倒也不怕。

fslichong · 发表于 2017-10-23 08:43:16

就算有引入噪声，一般开关电源100KHZ的工作频率，人耳又只能听到20K，倒也不怕。这个不是直接听100khz，这个频率给其他频率产生差拍和调制会有新的频率产生，这些就说不清楚了，这就像液晶电视和crt电视，如果要追求图像还原度那肯定要选crt，如果只是看看图像液晶电视是没问题的

nyxfk · 发表于 2017-10-26 13:05:15

fslichong 发表于 2017-10-23 08:43
就算有引入噪声，一般开关电源100KHZ的工作频率，人耳又只能听到20K，倒也不怕。这个不是直接听1 ...

毕竟是爱好者的普通维修设备，也不会去接什么高级货
真正研发什么的自然不在乎这点小钱，直接上成品的高质量电源了。

这个帖子其实我是转自己5-6年前写的内容，当时大部分可调电源还是变压器那种
现在你可以看市场上的维修电源，已经大规模的开关电源化

喜欢就好 · 发表于 2020-12-7 00:03:53

学习了，谢谢分享！
