ZT-5566万用表的电源隔离

wgsd · 发表于 2019-12-7 08:37:31

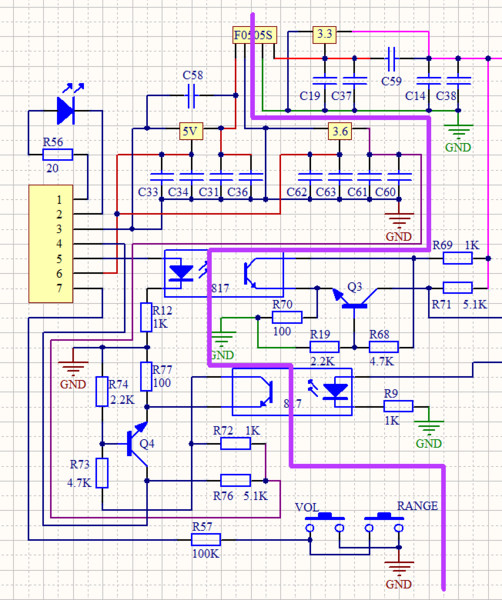

ZT-5566的锂电带来了很大的优势，因为有了电源隔离措施，即便充电时，测量220V交流电源也不会产生问题，能承受几千伏的耐压。看看下面的隔离图。

SG830 · 发表于 2019-12-7 08:52:53

按图纸来看，VOL和RANGE这两按键是同一功能吗？

wgsd · 发表于 2019-12-7 09:15:11

SG830 发表于 2019-12-7 08:52
按图纸来看，VOL和RANGE这两按键是同一功能吗？

是的，只是增加按键的可靠度和平衡感及接触性。

fslichong · 发表于 2019-12-7 09:32:48

可以把完整的电路图分享出来吗

wgh1027 · 发表于 2019-12-7 09:36:28

彼地非此地

散淡021 · 发表于 2019-12-7 09:41:15

谢谢分享！
放心用

jltzmy · 发表于 2019-12-7 17:41:52

电源隔离这个设计值得点赞

星星123 · 发表于 2019-12-7 22:26:37

电源隔离,这个保险措施做的好，说明厂家技术人员还是用心了的

勇闯沙滩 · 发表于 2019-12-8 08:05:40

用了两个光偶隔离，这个设计周到。
