今天测电流顺手做了个万用表测电流伴侣！

hc061218 · 发表于 2019-12-18 22:19:22

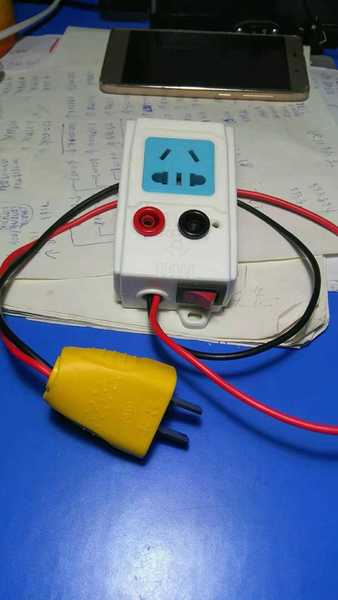

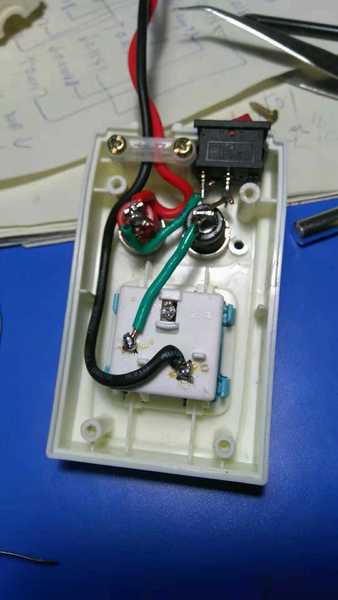

找了个无线插排，装上两个香蕉头插座，装一个开关，开关闭合时，插座可以正常使用，开关断开后可以配合万用表测量电流！插排上的指示灯拆掉了，虽然只有几个mA，但测量小电流多少也有影响！
这个测电流伴侣不是重点，很简单的东西！
重点是我有个疑问:
我发现，我的UT61E测量交流电流读数偏低，但是，测量直流电流却非常准确！
这是为啥？(老版本61E)

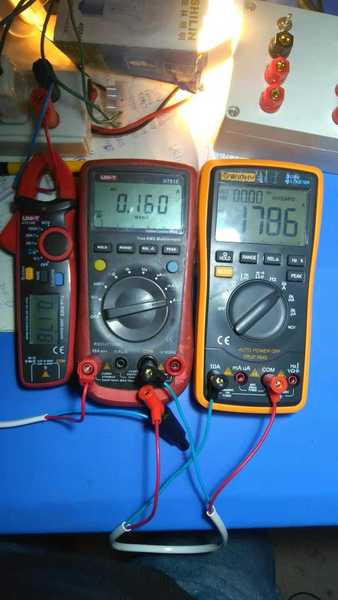

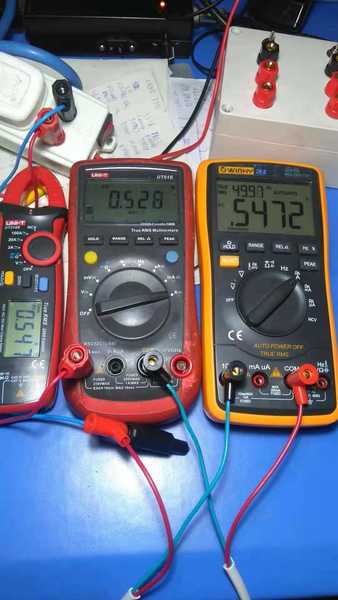

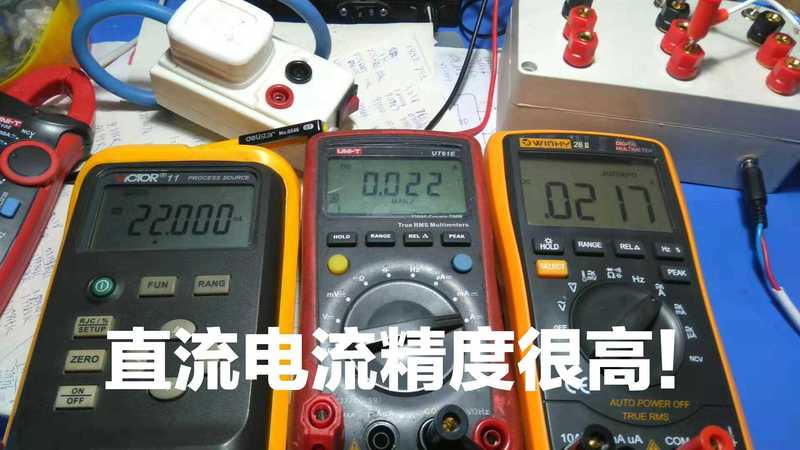

交流电流分别测试了40W白炽灯和24V开关电源供电的T12电烙铁！ 61E都明显偏低！测直流电流异常准确！

super-ut61e · 发表于 2019-12-18 22:36:44

交流电流的误差是真有效值芯片带来的？

super-ut61e · 发表于 2019-12-18 22:41:46

super-ut61e 发表于 2019-12-18 22:36
交流电流的误差是真有效值芯片带来的？

因为61E说明书里写着真有效值适用于量程的10%-100%，也就说，不适合测量太小的交流电压和电流！

super-ut61e · 发表于 2019-12-18 22:47:34

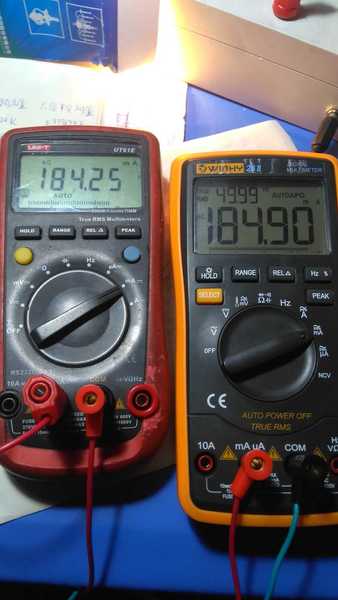

果然如此，我换成mA测量白炽灯的180mA电流，就很准了！
看样子，61E的真有效值虽然有很多优势，是硬件真有效值，频响也不错，但是，测量小信号和变频器还真不如0660方案的软件真有效值靠谱！

fslichong · 发表于 2019-12-18 23:25:13

这个虽然简单，但确实实验用，可以仿制一个

ff0000 · 发表于 2019-12-18 23:40:03

前几天还在想自己做一个，这个确实方便了。

43545 · 发表于 2019-12-18 23:58:59

super-ut61e 发表于 2019-12-18 22:47
果然如此，我换成mA测量白炽灯的180mA电流，就很准了！
看样子，61E的真有效值虽然有很多优势，是硬件真有 ...

不错啊，用两个号发一个贴

wgh1027 · 发表于 2019-12-19 00:31:27

自问自答

kyhwhb · 发表于 2019-12-19 06:25:34

自言自语，精彩回帖

5448 · 发表于 2019-12-19 07:29:59

用钳表，更安全
