投影机视频线更换VGA免焊接头---元旦快乐

kyhwhb · 发表于 2020-1-1 16:03:26

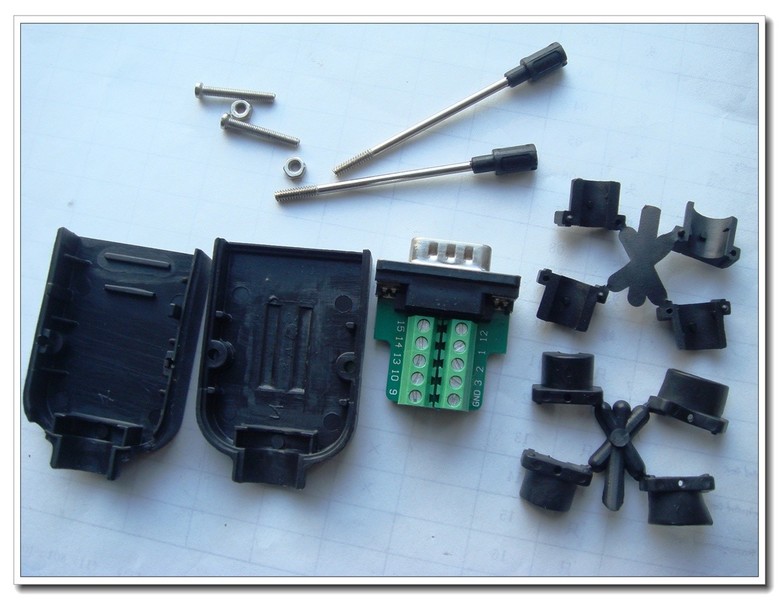

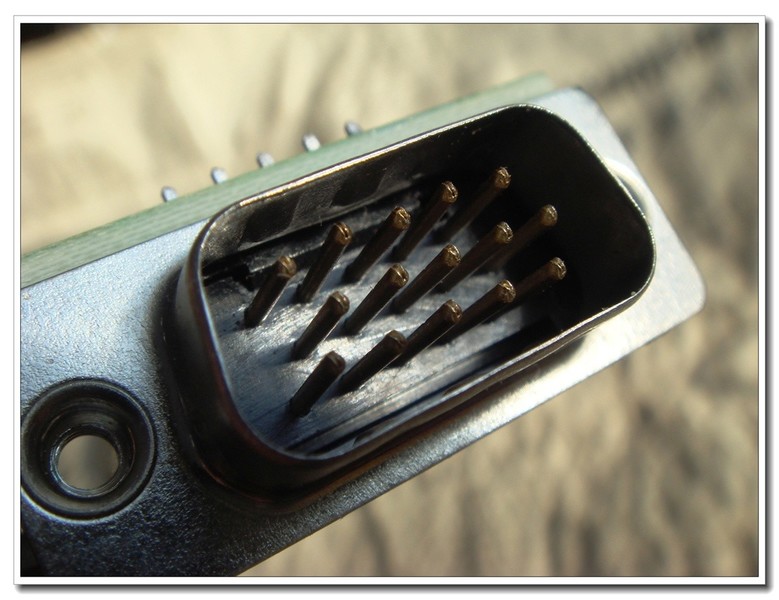

投影机的视频线出现接触不良故障很久了，网购选的VGA免焊接头DB15公头3+6公头带螺杆MV601型号。

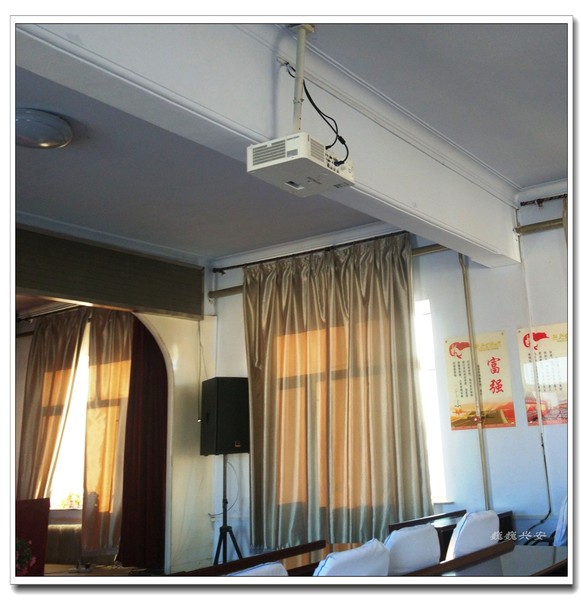

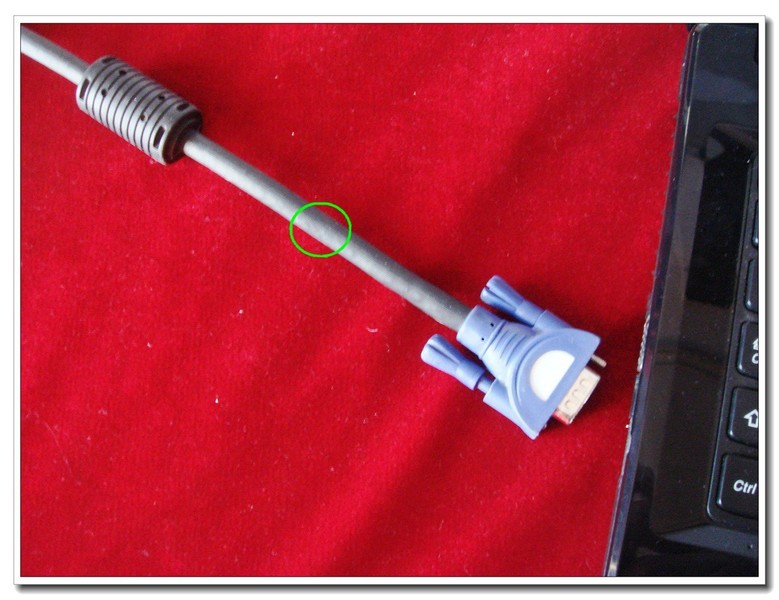

这条投影机VGA线线有15米以上，爬高换线还不如换头方便。后来拆开发现断线点在磁环和VGA头中间位置，还是浪费了不少时间！

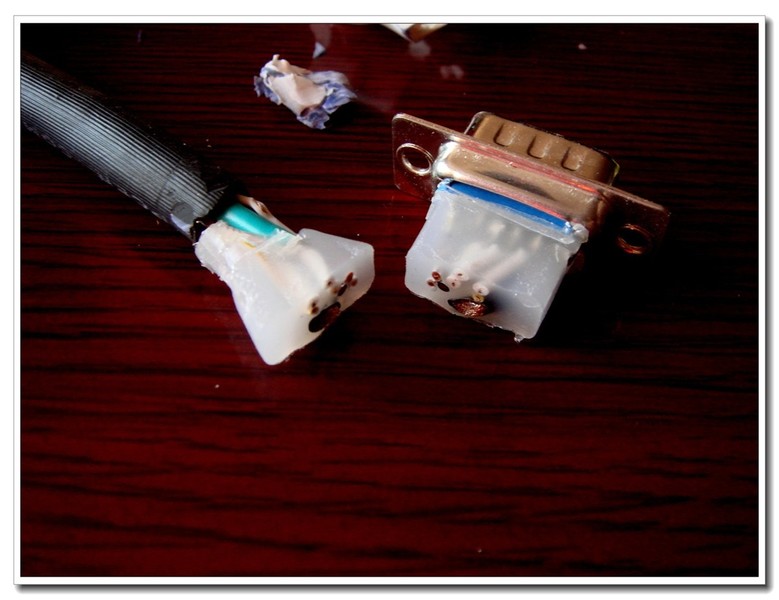

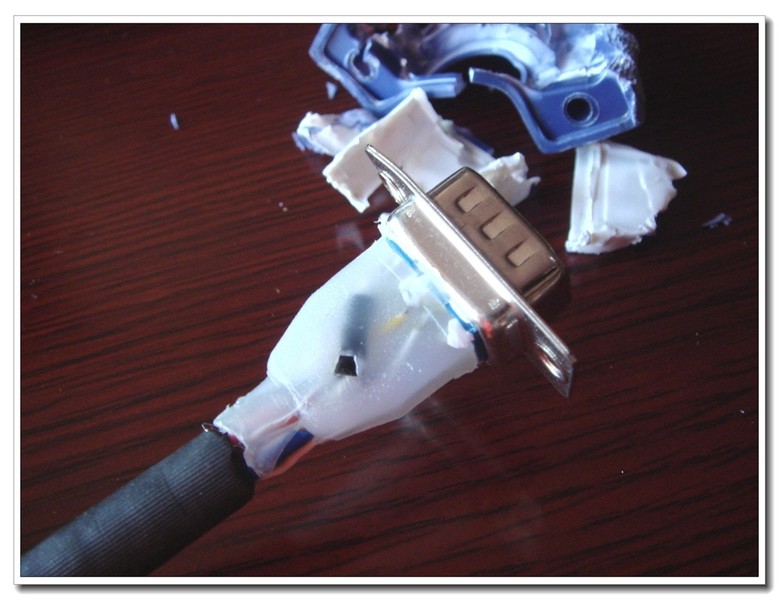

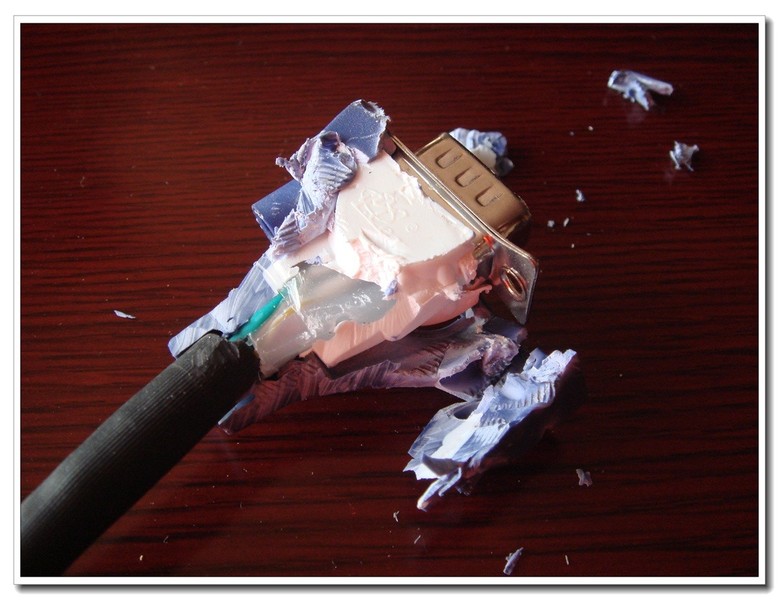

拆解VGA头---想多利用些线，同时观察线序

很牢固，费时费力！

切断吧，线序也看不清

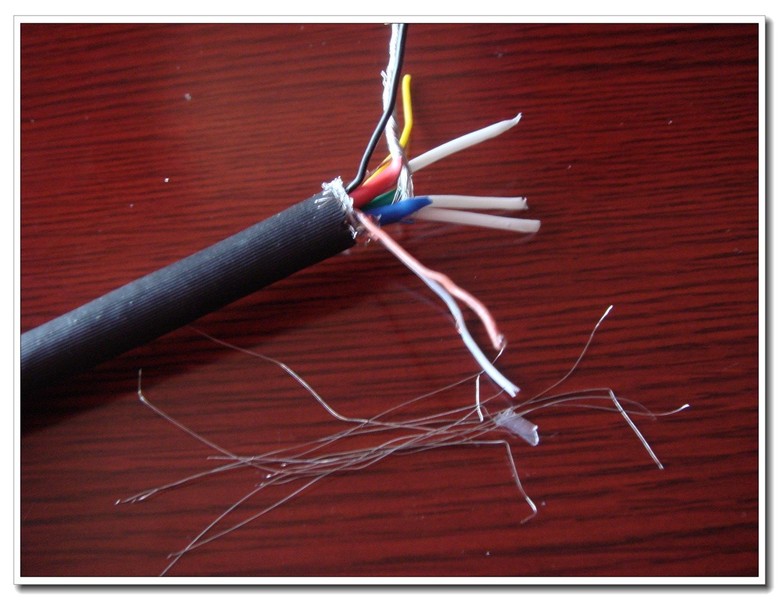

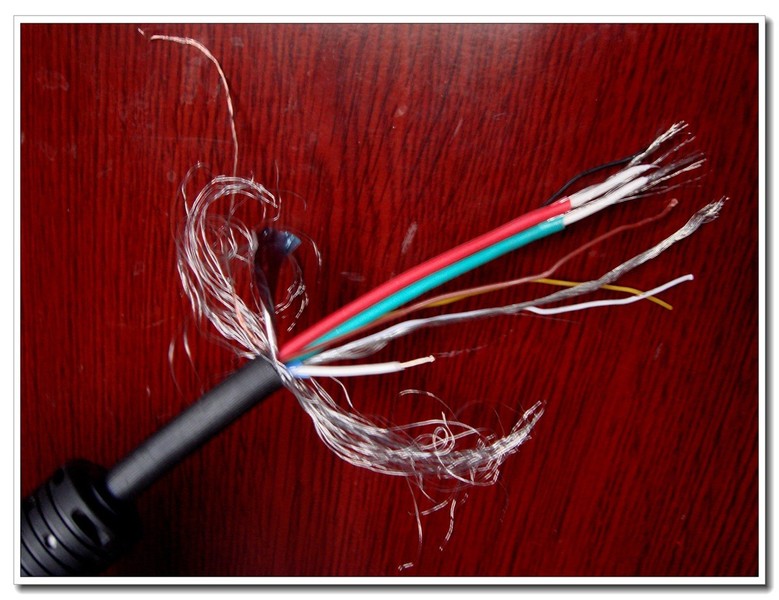

整理好线头，发现红绿蓝线芯一拉又出来约5cm的断丝

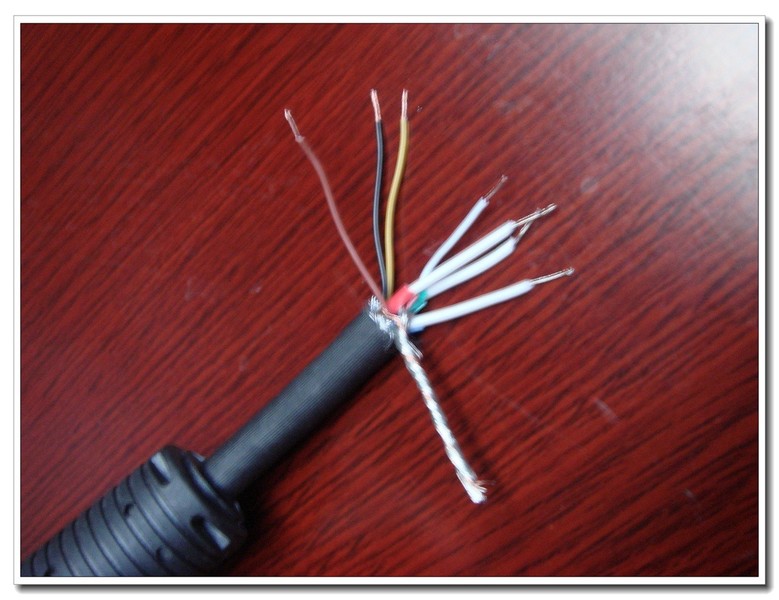

只好继续整理

应该是3+4公头线序

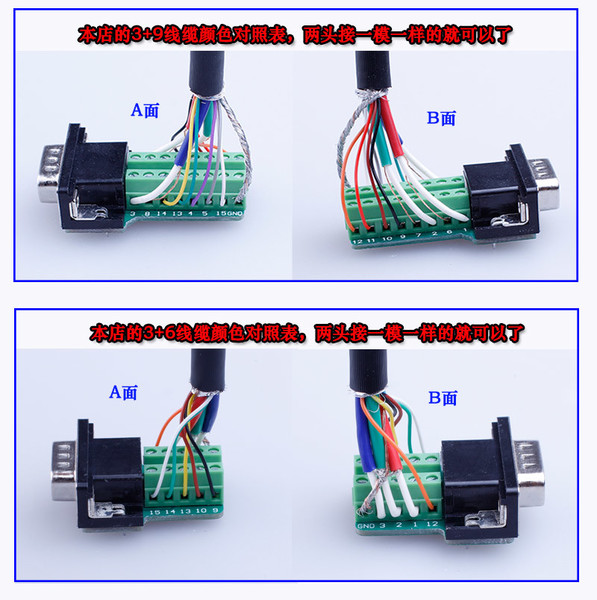

商家只提供了3+6和3+9的公头线序

参考3+6的公头线序接不出图像，把黑线取出才可以

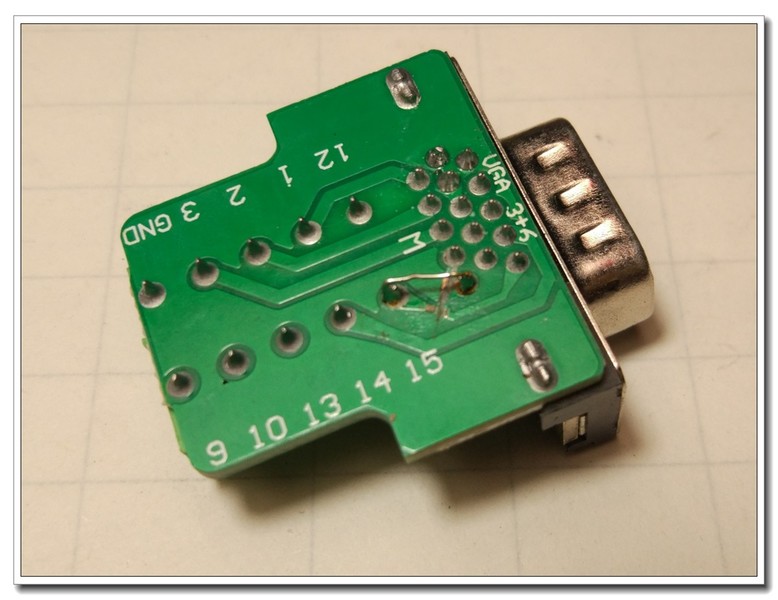

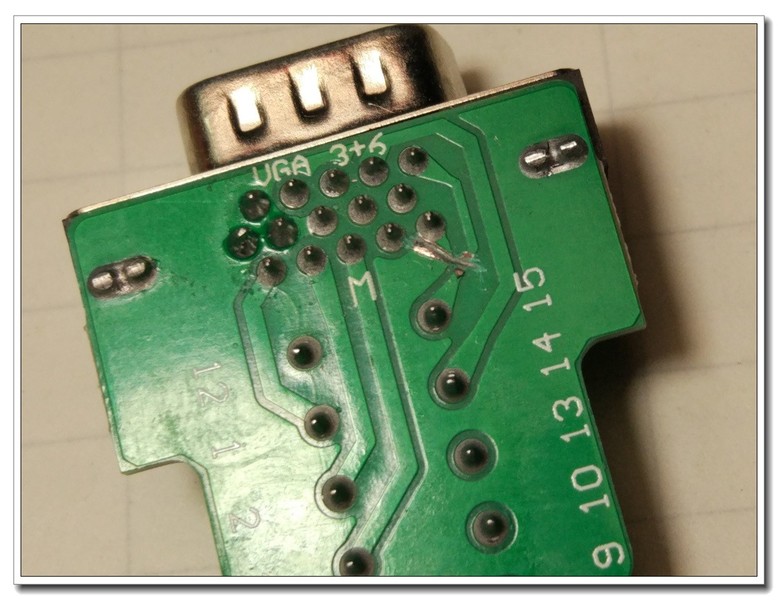

只好用表测量原VGA头，之后改制如下---切断图中铜箔

焊跳线

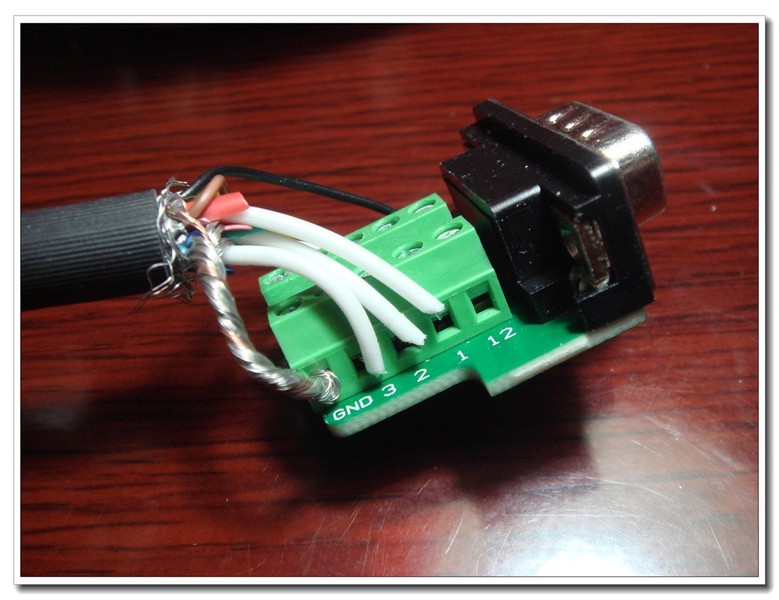

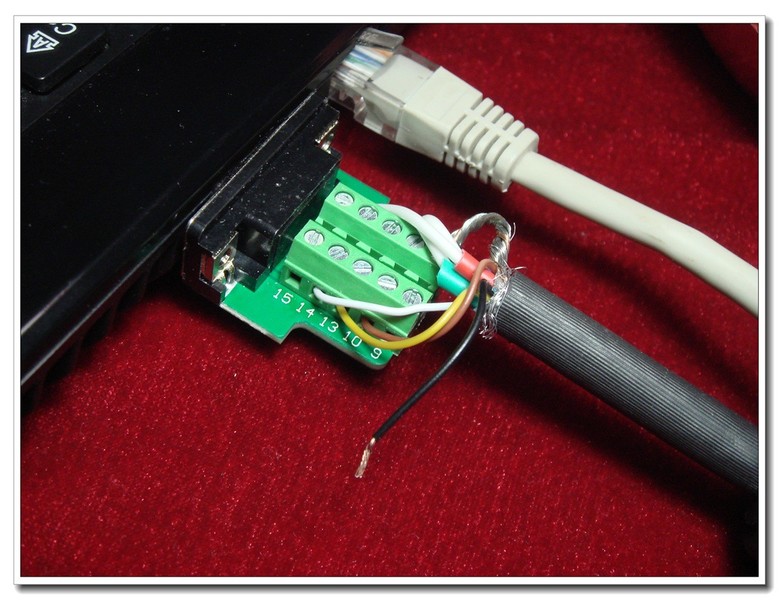

按原VGA头线序接

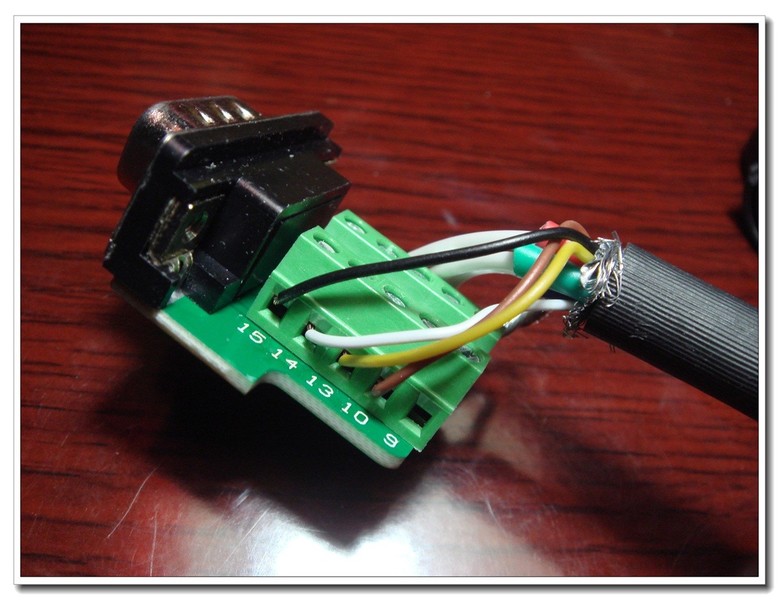

另一侧

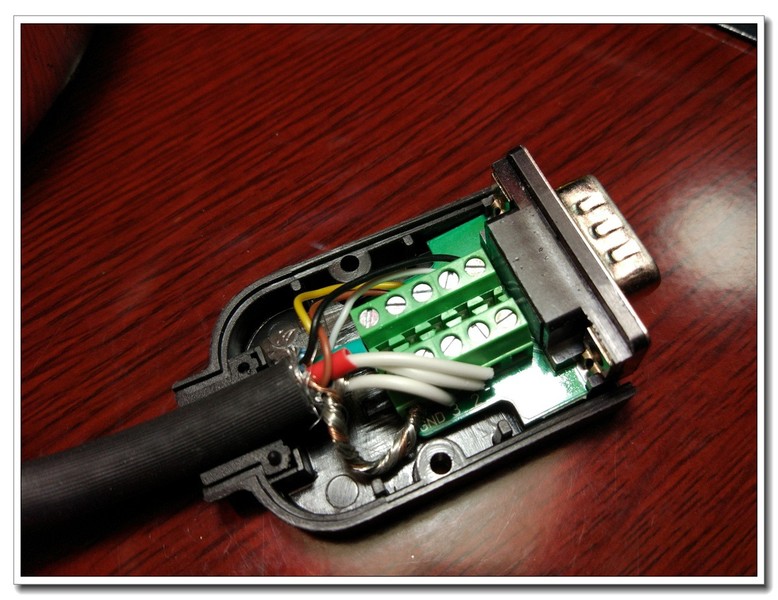

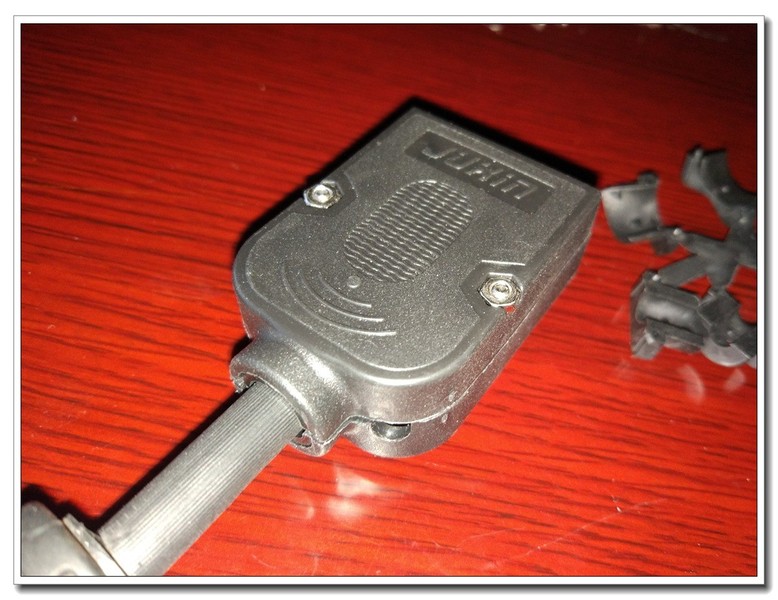

开始组装

螺杆用不上就免了

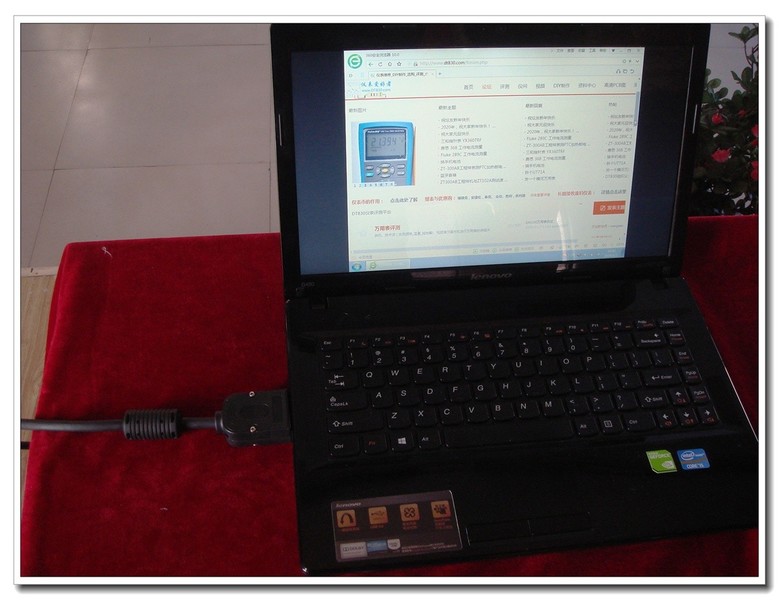

连接电脑

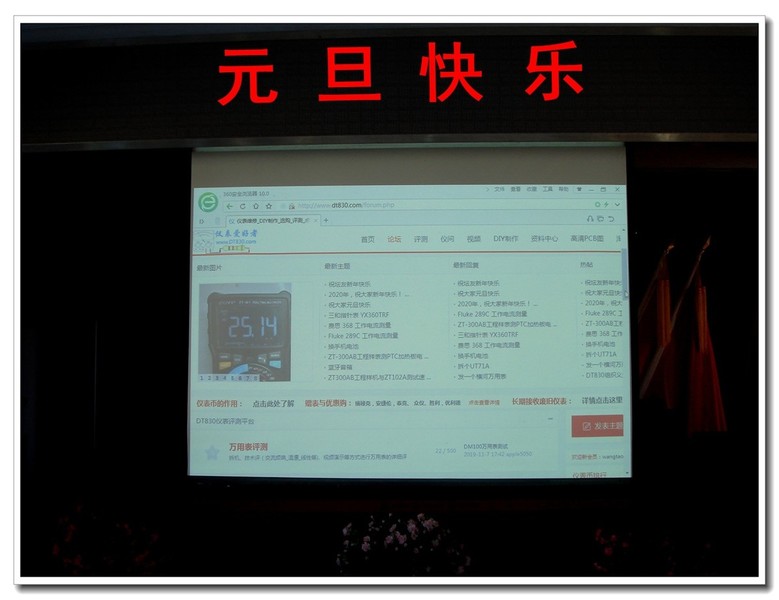

输出正常

光速飞行 · 发表于 2020-1-1 18:11:23

VGA，线好多，换一条不就得了

散淡021 · 发表于 2020-1-1 21:04:40

谢谢分享！

kyhwhb · 发表于 2020-1-2 09:17:02

光速飞行发表于 2020-1-1 18:11
VGA，线好多，换一条不就得了

投影机视频线大概15米左右，也需网购费用多，之后爬高拆换线也比较麻烦。。。

光速飞行 · 发表于 2020-1-2 09:49:37

巍巍兴安发表于 2020-1-2 09:17
投影机视频线大概15米左右，也需网购费用多，之后爬高拆换线也比较麻烦。。。
...

在墙里面，是麻烦点，新的都容易买到，拆墙就不好做工，我以为在外面的。因为这些线我非常多，所以我么说的。

勇闯沙滩 · 发表于 2020-1-2 13:16:05

还真是费点劲，没办法的办法。

wgsd · 发表于 2020-1-6 09:08:45

这种可拆卸插头不错，我也想够COM口的可拆插头，做条34401的串口线。

ynqjzzh · 发表于 2020-1-8 19:16:39

省了不少时间！
