给500瓦环牛隔离变压器安个家

jltzmy

      维修中常用到隔离变压器，我去年订做了一个2000瓦0-110-220伏的隔离变压器，变压器净重四十多斤，回来找朋友用2.5厘米角铁焊了四框架子，考虑到变压器太重，又用3毫米铁板做了底板，1.5毫米镀锌铁板做了前面板，0.8毫米镀锌铁板做了个壳子，装上了空气开关和电压、电流表、脚轮等器件，总重量达到了五十多斤，丑是丑了点，用着还不错，代价是喝了一顿酒，当然我也喝了，哈哈。只是这个大变压器空载电流就达到600多毫安，自身功耗太大，尤其是修一些小开关电源等电器的时候不值当用这个，费电！于是一直想再买一个功率小一点的隔离变压器修小功率的电器用。前几日在某宝订了一个0-110-220的200瓦的环牛，外加一个9伏绕组，订完以后没事去某鱼塘瞎逛，偶尔看到一个卖家有一个500瓦的环牛隔离变压器和2个50瓦的方牛隔离变压器出售，于是就有一搭无一搭地和卖家聊了一下，卖家说是学校实验室搬家处理的全新未用的东西，看到他店里同时还有一些学校用的测试板和其他电子类实验器材出售，应该和他说的情况比较吻合，心想学校购置的器材应该不会很差，只要不是铝线就赚了，于是砍了一下价格，最终全套100元包快递成交，要知道某宝500瓦隔离环牛大概要150元左右，还不一定包邮。结果，隔了几天，某宝订的环牛还在制作中，这个提前先到货了，收货后称了一下，打包重量7公斤多，只是包装略差，环牛和两个小变压器的固定底板都被快递摔变形了，庆幸的是变压器无碍，底板拿到台钳上平整一下，效果还行，通电带200瓦灯泡测试不哼不叫，很安静。500瓦环牛直径12厘米，高6.5厘米，拿到手里沉甸甸的，净重3.75公斤，但环牛按这个尺寸和重量估算，实际功率也就400瓦，不过对我来说够用了。拆开其中一个输出绕组线头，用小刀刮掉绝缘漆看了一下，确认是铜线，卡尺测量漆包线线径竟然有0.9毫米，这一点我很疑惑，按理400瓦的变压器不应该用这么粗的铜线，这么粗的铜线缠个八、九百瓦的变压器都足够用了，或许磁芯好，体积小重量轻？还是铜线线材不好，只能靠粗线径来弥补？我是没有想明白，反正不管400瓦也好，500瓦也罢，对我来说，够用就行，这个先不管了，装起来再说。

      说起来简单，做起来还真遇到点麻烦，某宝预定的那个200瓦的环牛事先清楚尺寸，也提前做了打算，准备用手里一个500瓦自耦变压器拆下外壳改改就行，这个500瓦的环牛，虽然卖家也提供了尺寸，只是因为本来就是有一搭无一搭的事，加上事先不知道是不是铜线，还想着如果铝线就退货呢，所以没提前考虑怎么配外壳的事，等想要配外壳了，才觉得买成品外壳不值当，再说也不一定有合适的外壳，手里那个自耦变压器的壳子即使想给他用，尺寸也小装不下，单独做个壳子即费时又费力，还不一定好看。那还有没有其他好一点的办法呢？想来想去，环牛的这个尺寸比电脑ATX电源的壳子小一点，应该可以装的下，于是去楼下储物间废旧堆里找了一个旧的ATX电源，拆掉里面的电路板，变压器正好装进去，但在摆放位置的时候遇到麻烦了，电源壳子有点小，变压器是装进去了，可是要想装插座、电流表、开关等东西，空间位置就捉襟见肘，有点力不从心，无论怎么比划半天都不理想。陷入一阵苦思冥想中，想了许久，忽然想到废旧堆里还有一个大功率的ATX电源外壳好像比平常ATX电源尺寸大，于是，第二次去楼下储物间废旧堆里翻了半天，终于翻出来这个550瓦的ATX电源，对比一下，确实比通常常见的ATX电源外壳尺寸大得多，普通300瓦左右的电源外壳为14*15厘米，这个外壳尺寸竟然15.5*15厘米，正好解决了插座、电流表等空间狭小的难题，于是照旧把这个电源的电路板拆除，这回变压器装进去，里面空间富富有余，比较理想，而且这个电源外壳底座上固定电路板的五个螺丝柱正好可以严丝合缝地牢牢卡住环牛的底板，于是乎用电钻按环牛底板固定螺丝的位置钻了4个5毫米的孔，找四个M5螺丝装上，既可以固定环牛，也借此位置安装了四个橡胶脚垫，真是天公作美。此外，这个电源有前后两个8厘米风扇，拆掉风扇，固定风扇螺丝的四个孔位和86型开关插座固定螺丝的孔位完全一样，省的另外钻孔了，而且他这个电源装风扇的位置是全挖空的，单独加的风扇保护网，不像有的电源风扇位置是镂空的，还需要剪掉一部分再进行修整，86型插座装进去也正合适，还不用开孔和修整，真是意外的惊喜，于是决定电源输出用86型插座，既然ATX电源外壳式金黑色的，那就给它配一个金色的五、七孔插座吧，多两个扁孔插孔适用性能好点，哪天看着不舒服，再换个白色的，反正这玩意家里好几十个，有的是。把原来ATX电源壳子背面当正面，原机输入插座拆掉，用锉刀把原来的孔位扩大用来装电压电流表，原机自带KCD1电源开关保留，由于这个环牛没有110伏输出抽头，所以也不用考虑电压切换的开关问题。另一侧风扇拆掉后，只保留风扇保护网，原来保护网拧在风扇上，风扇拆掉后，原来固定风扇的螺丝不能用，为了和电源外壳颜色搭配，又在螺丝配件箱里找了四个松下录像机固定机壳用的乌黑色大头螺丝，颜色和机箱非常搭，再找四个M5螺帽把保护网装上，即解决了问题，又搭配了整体颜色，而且，连散热问题都解决了，堪称完美。原机输出电源线拆掉以后，外壳上露出一个大窟窿，怎么看都难看，于是，第三次去楼下储物间废旧堆里找了一个报废的华为12V电源塑料外壳，锯下一部分补在这个窟窿上，这个华为电源外壳真好，即薄，韧性又好，大力钳掰到90多度都掰不断，只好用手锯锯下一小块，稍加修整后，手电钻在电源外壳上打2个2毫米的孔，找2个M2小螺丝固定住塑料片，中间再钻1个8毫米的孔，找个6*8的橡胶护圈用来穿输入电源线，即堵上了这个难看的窟窿，输入电源线也不用在铁外壳上另外开孔了，真是天助我也。输入电源线用了1米0.5平方三芯纯铜护套线，即柔软又能满足电流需求。我直接引线没有装输入电源插座的主要目的是为了靠墙方便，如果输入电源用三角插座，那么插上输入电源线插头的时候后面会多出一块，不能靠墙。由于这个隔离变压器供电前级有空开和漏电保护，所以，也不需要在这个电源外壳上考虑安装空开和漏电保护器的问题，此外，安装这个环牛也没有装保险管，等过几天买的限流器到货，装一个2A的限流器即可。

        发几张图片供朋友们参考，由于事先没想着发帖，所以制作过程也没有仔细拍照，有几张算几张看个大概意思吧

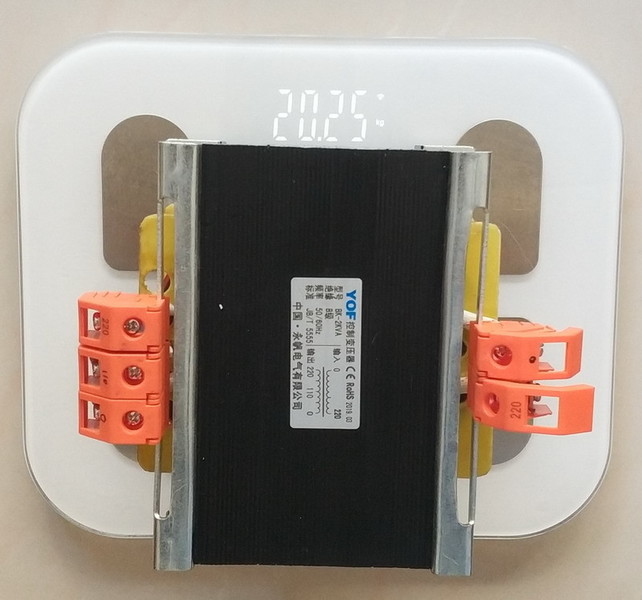

1、原来2000瓦隔离变压器，净重20.25公斤

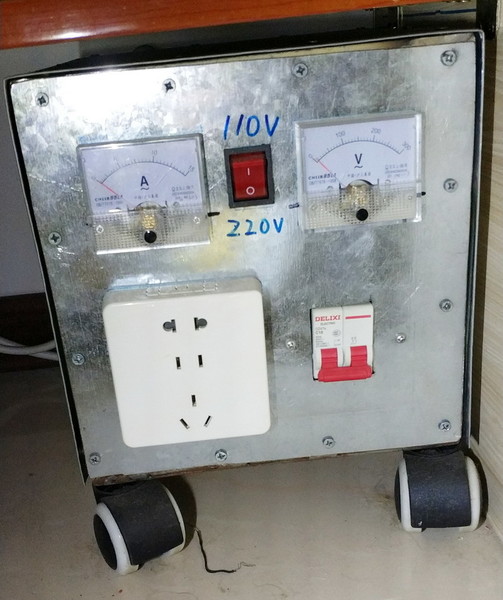

一顿酒的代价，给2000瓦隔离安了个家，丑点但很结实

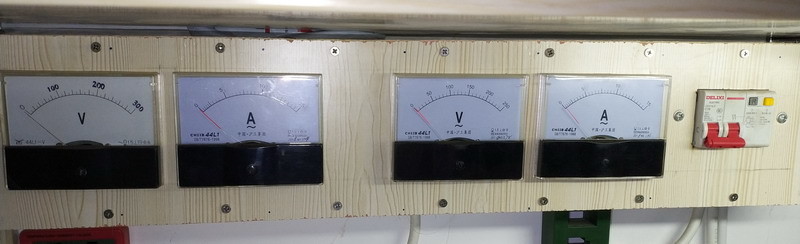

2、工作台配置的仪表盘，一路220伏直通，一路2000瓦隔离

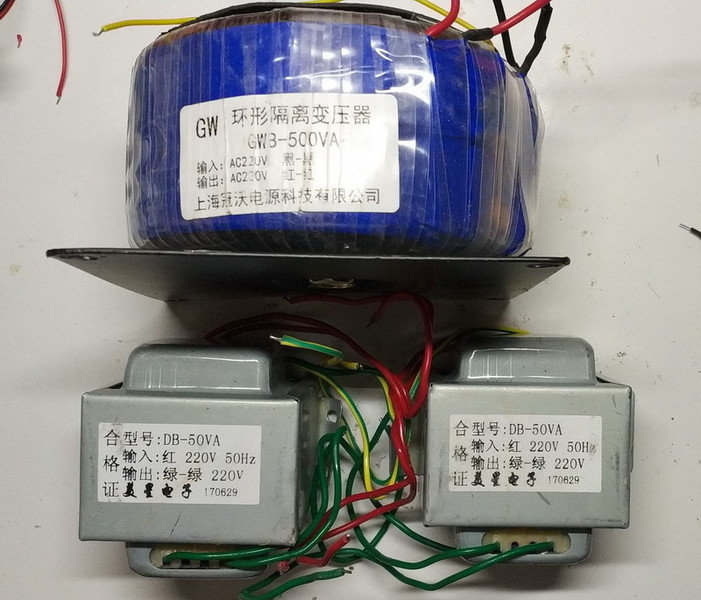

3、此次购买的五百瓦隔离变压器和二个50瓦隔离小方牛。加上原来2000瓦隔离、某宝预定的200瓦环牛，感觉家里“隔离牛”有点多了，唉，闲逛害人啊，捡了便宜，少了银子，兜里荷包瘪了，都是私房钱啊

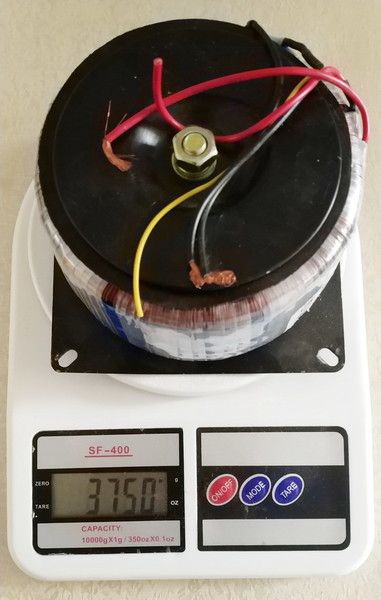

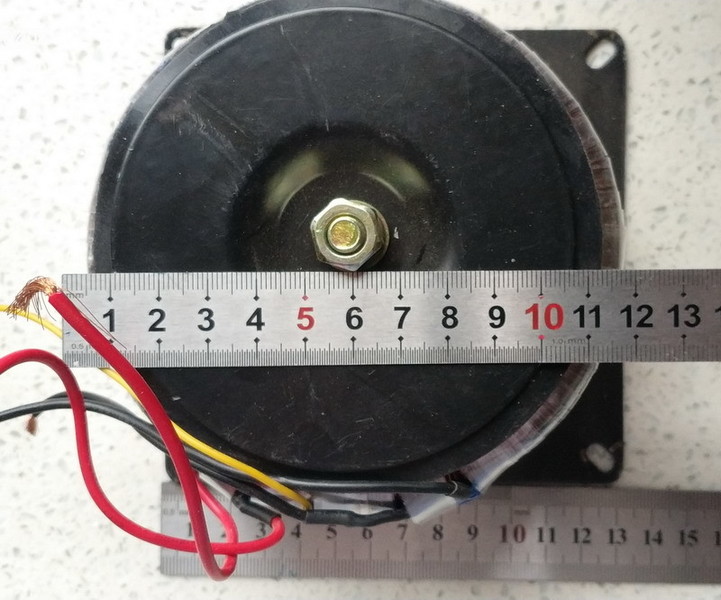

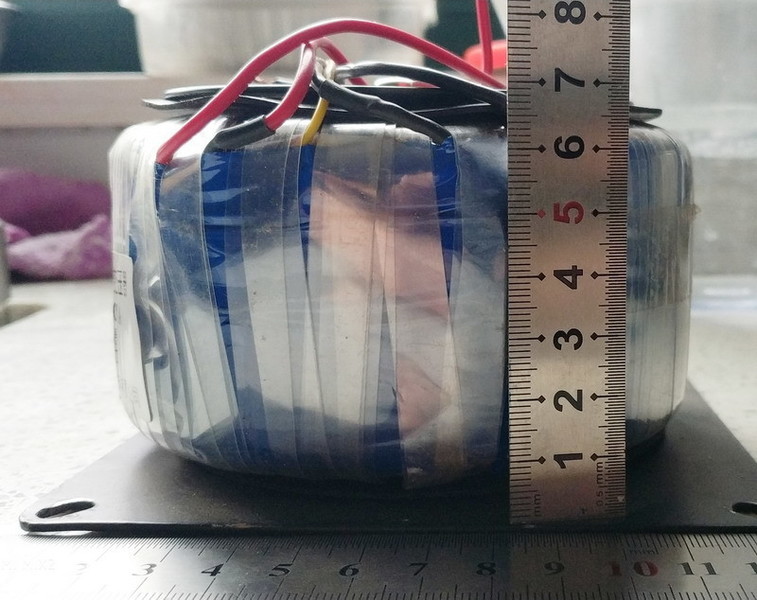

4、环牛尺寸和重量，12*6.5厘米，底板13*13厘米，重3.75公斤

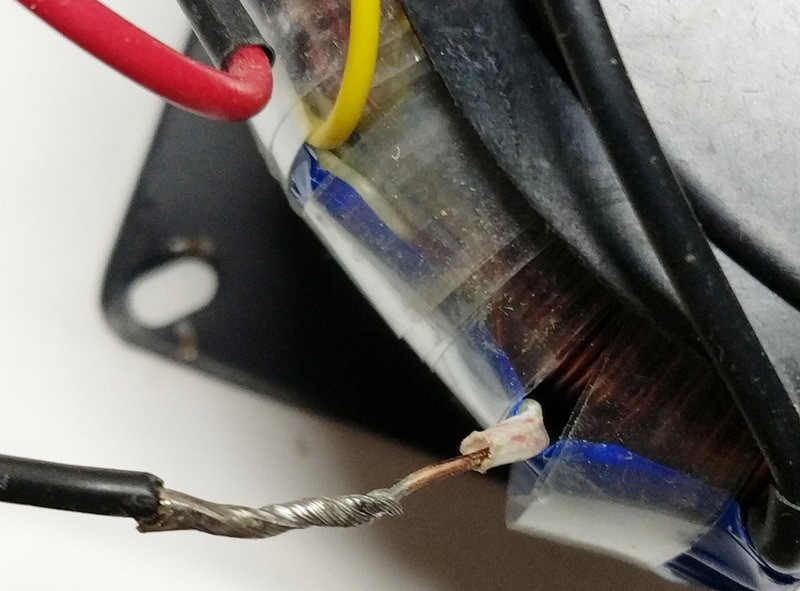

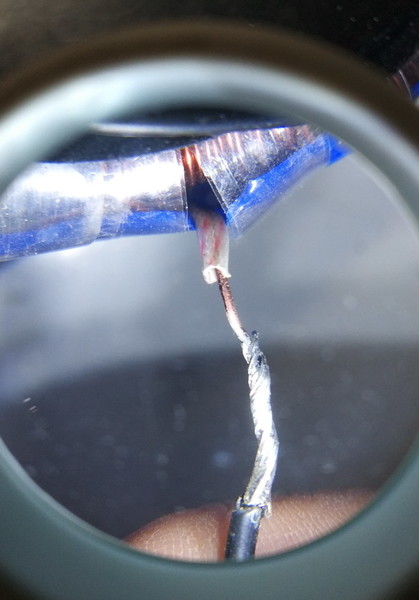

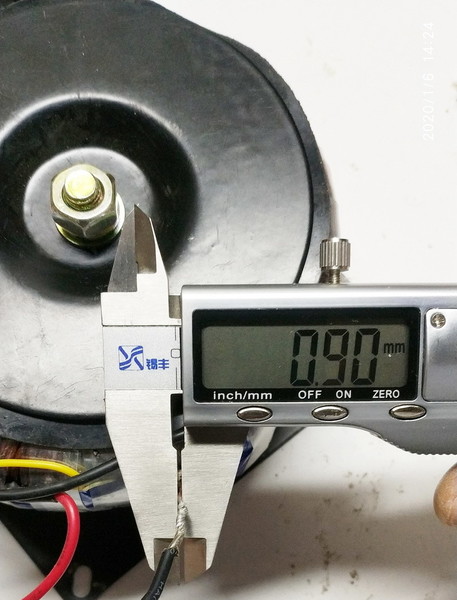

5、剪开一根输出绕组接头的热缩管，刮掉漆包线外皮，验证里面确实是铜线，线径0.9毫米，拍照反光原因，看起来有些发白

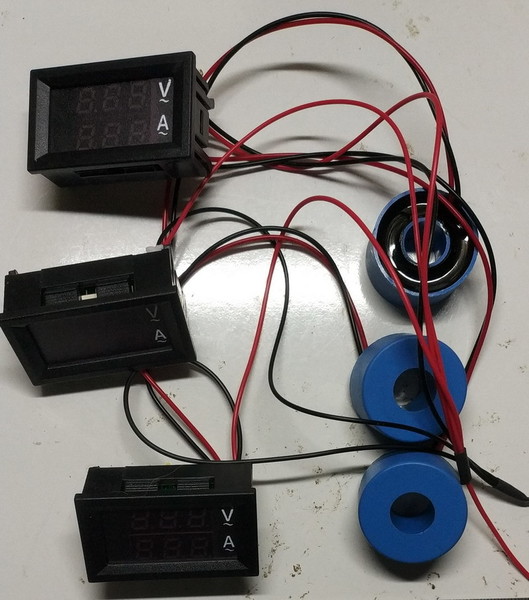

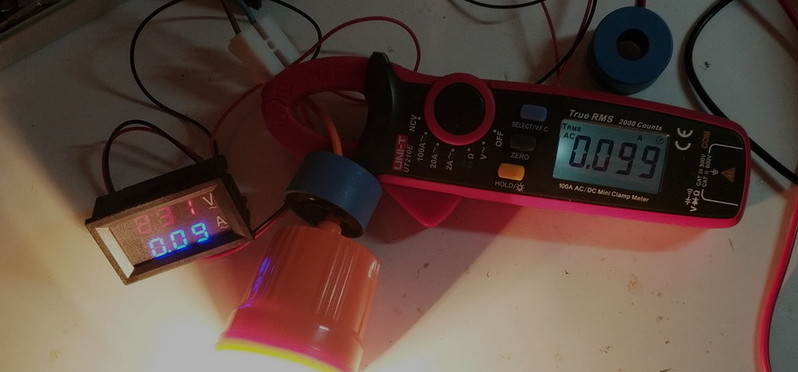

6、10A交流电压电流表，原来仪表配的都是指针表，小电流的时候精度差，不直观，光线稍暗的时候还不易看清读数，因此此次再加配上数显的交流电压电流表，该表电压、电流经过210E对比，无论电压测量还是大、小电流测量，精度都还可以，和210E相差无几，大电流我用电磁炉测试到9A，大电流对比测试没拍图片，上一个小电流图片供参考吧

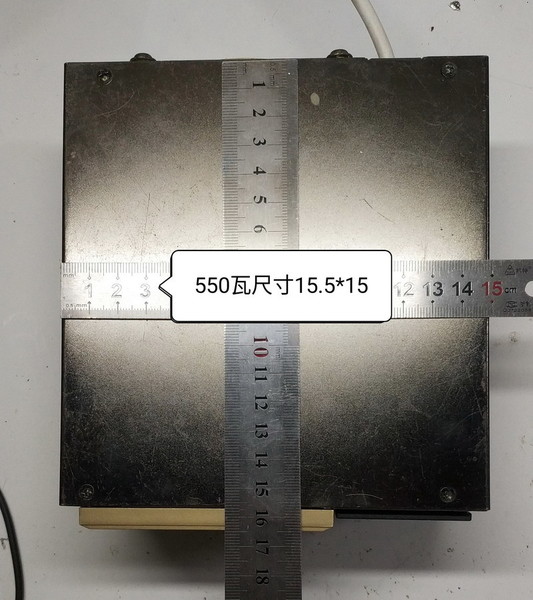

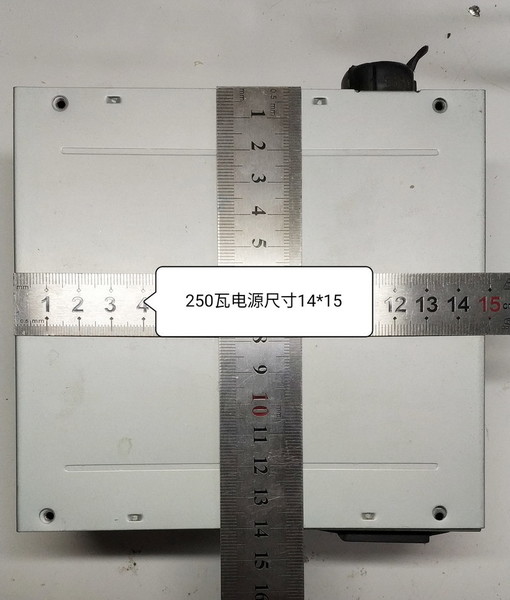

7、两种ATX电源尺寸

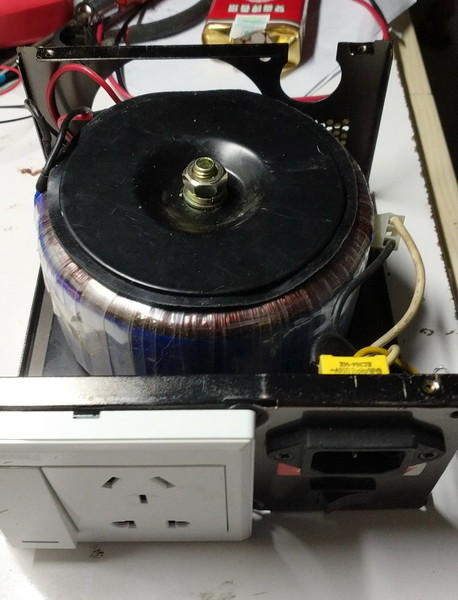

8、装进小电源外壳效果，空间有点挤，不方便装电源开关、插座等，虽然挤挤也能装小尺寸的，但不好看，效果不理想。图中可以看到风扇位置是镂空的。

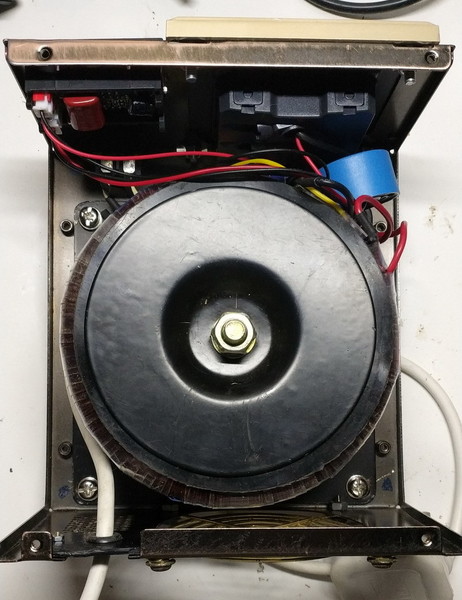

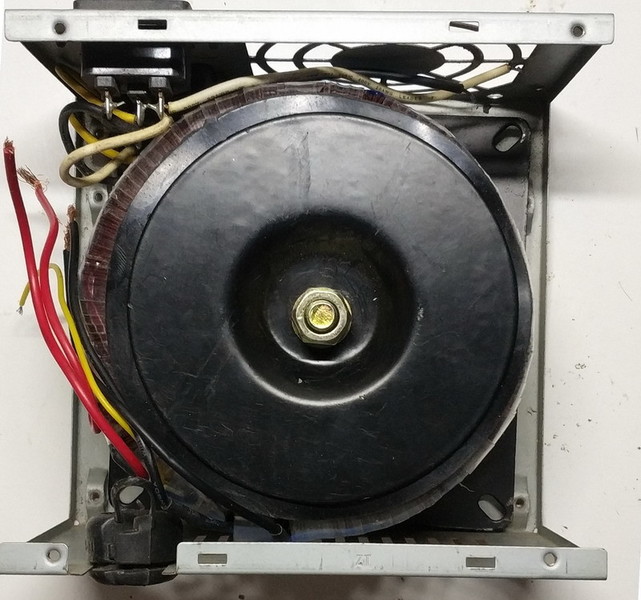

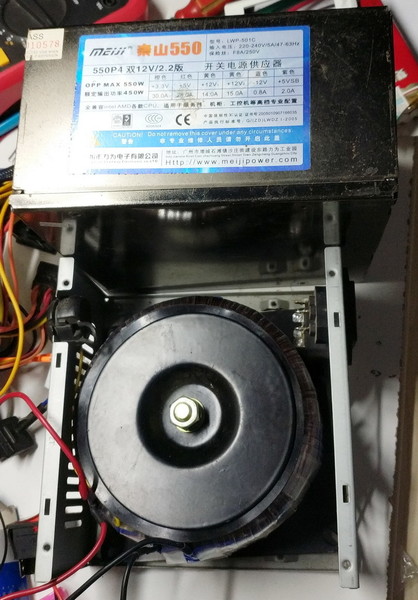

9、尝试着把环牛装进大电源外壳效果，里面空间宽敞，怎么安装都没有问题，即使装上86型插座，面板和环牛还有足够空间布线和放置电流互感器，可以看到原来机箱五个固定电路板的螺丝柱正好卡住环牛底板。也可以看到前后风扇位置是挖空的。

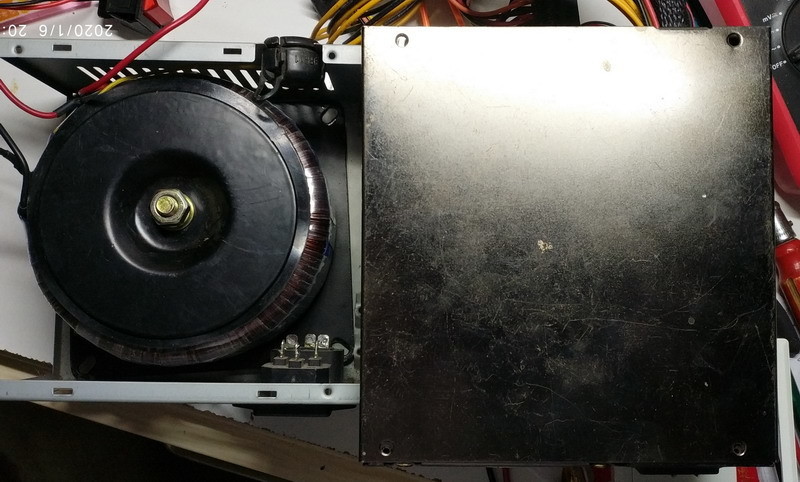

10、两种电源外壳对比，很明显大电源外壳要长出一块





11、组装后效果图

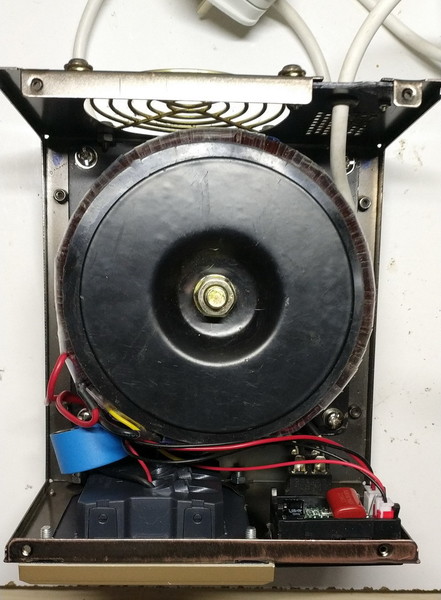

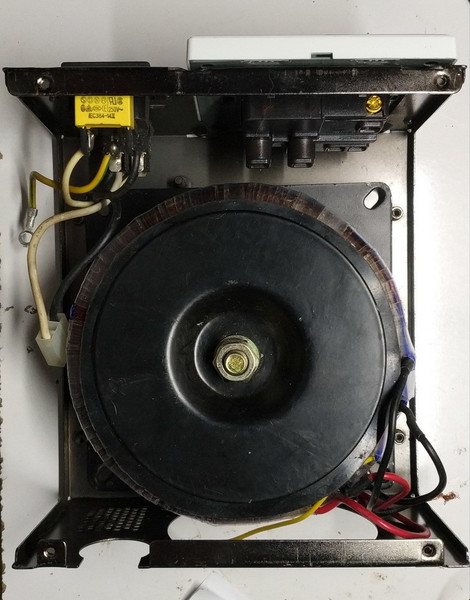

（1）装好以后俯视图，整体比较简洁，输入电源线地线通过环牛固定底板的螺丝固定到底板上，保证外壳有效接地。



换个角度再看看

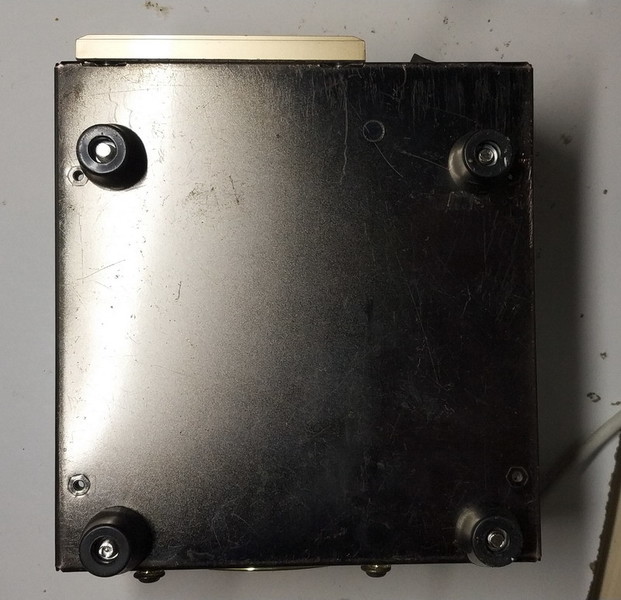

（2）底视图，固定环牛的螺丝，同时固定四个橡胶脚垫

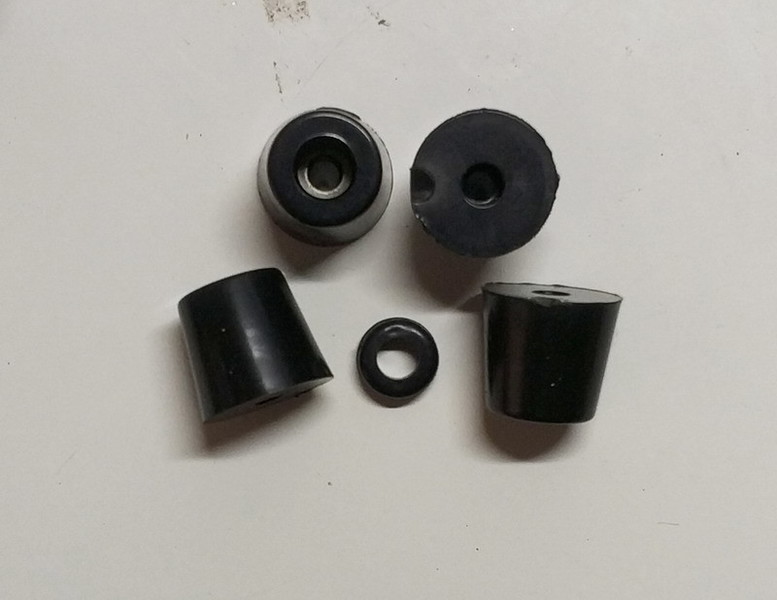

固定底座的脚垫和穿线的橡胶护套

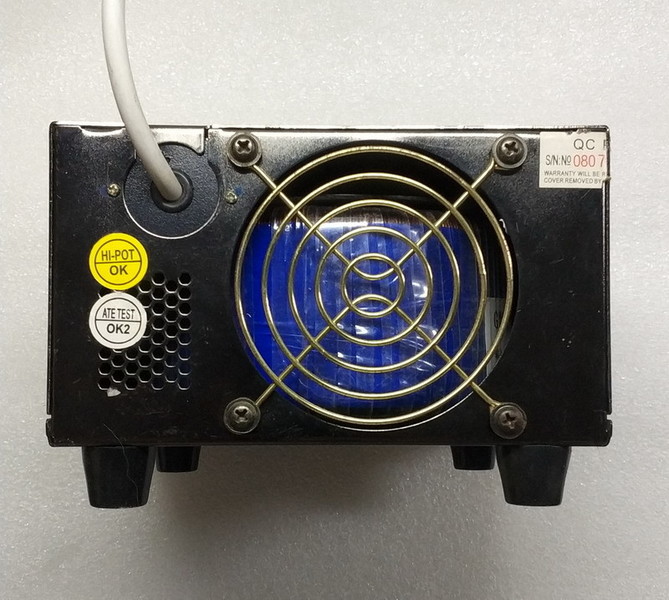

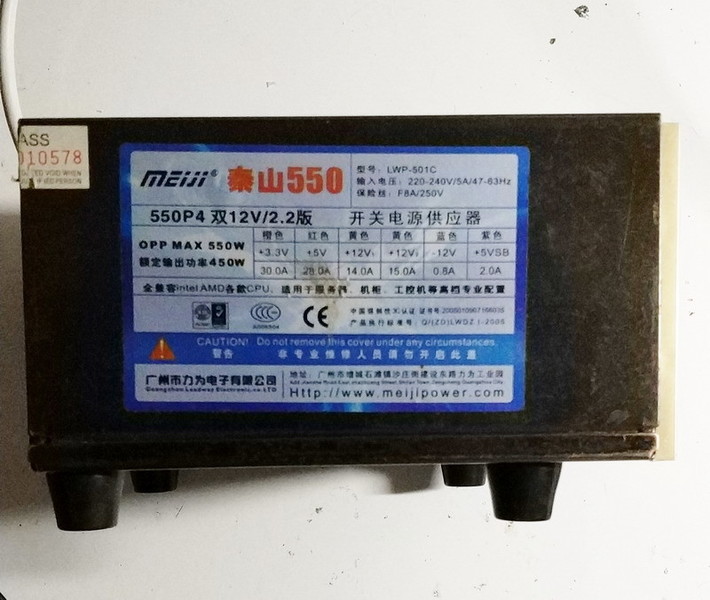

（3）侧视图，就是这个550瓦的电源完美地变成了环牛的家，



（4）后视图，原来电源输出线的位置，用报废的华为12伏电源塑料外壳修补变成了电源线输入位置，还不算难看，只是开始想用钳子掰断塑料片时没成功，上面有钳子划伤痕迹，算是一个小瑕疵吧。固定保护网的四个大头螺丝可是大名鼎鼎松下VHS录像机固定外壳用的螺丝，这螺丝到现在已经有三十多年高龄了，看起来大小、颜色都和电源外壳很搭吧？

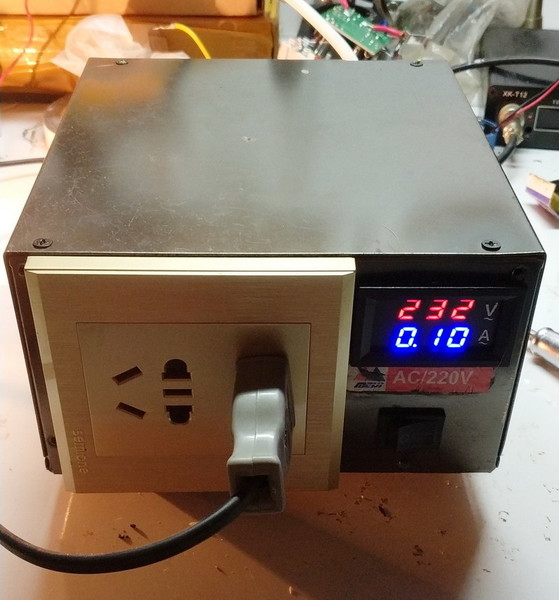

（5）整体视图，怎么样，看起来还行吧？




       通过这个DIY制作，得到二点经验：

       1、DIY时，要善于利用手中材料，动手前先多想，多构思，达到既满足需求，又尽可能减小改制工作量。

       2、有些废旧闲置物品在不影响空间和整洁的情况下尽量保留，不一定什么时候就用得到，哪怕是一颗螺丝，一个塑料片，有时都有可能起到意想不到的效果，废旧箱变成百宝箱。




fslichong

500w那个实用，漂亮，价美

super-ut61e

请问  隔离变压器，输出插座以及这个铁壳地线怎么接？

jltzmy

super-ut61e 发表于 2020-1-8 19:47
请问  隔离变压器，输出插座以及这个铁壳地线怎么接？

输出插座不接地线，只有初级进线和外壳才接到地线上。

wgh1027

超级火牛。

闻雨听风

漂亮、实用。天公作美，盒子完美！我在网上买了个1000VA的，也不知道功率是不是虚标。

勇闯沙滩

用了这么多隔离变压器，看来静电受过伤。制作过程很详细。

jltzmy

勇闯沙滩 发表于 2020-1-9 09:16
用了这么多隔离变压器，看来静电受过伤。制作过程很详细。

只需要用二个，一个大的2000瓦，一个小的200瓦即可，这样就兼顾到大、小功率电器使用了，说白了，就是2000瓦大隔离变压器费电，为了省点电，也为了使用时方便，不必哈腰去开大电源才想着弄个小的放桌面使用。至于这个500瓦环牛和2个50瓦小方牛纯属于计划外购置，闲逛的时候看到便宜顺手撸回来的。兴许哪天高兴，就宰牛扔鱼塘换猪肉了呢，肯定不会亏。至于受伤，二十几岁年轻的时候修理CRT电视，倒是和高压有过几次亲密接触，220伏从来没受伤，现在年纪大了，惜命，还是注意安全为好。

巍巍兴安

漂亮，想了多年一直也没付之行动

atz123

真是淘到宝了，漂亮！
