塑料方块电阻的温飘

fslichong · 发表于 2020-1-20 01:57:15

直接上图，然后直接说结果

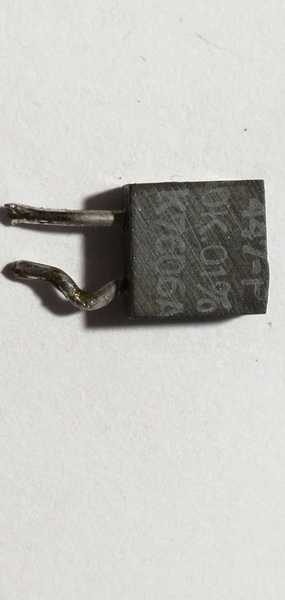

看清楚没有，美国的一台30多年前的仪器是什么拆下来的一颗塑料方电阻，10k，0.01%精度

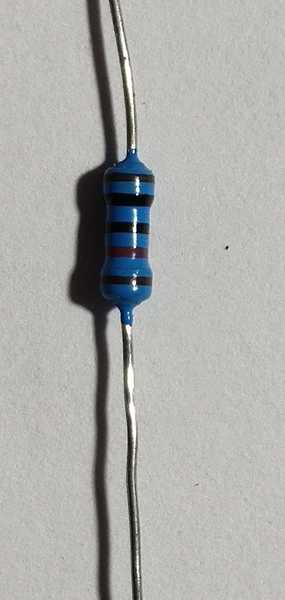

国产的金属五环电阻，10k，0.1%精度

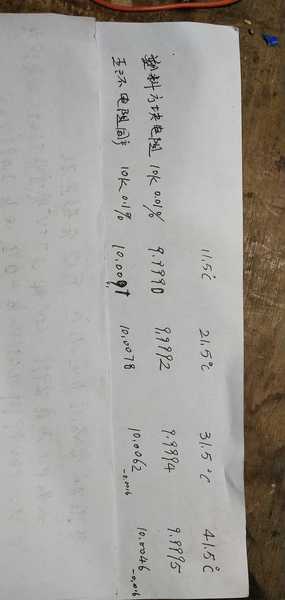

这是测试结果，可以看到美国30多年前的塑料方块电阻温度每上升一度，电阻是正偏增加0.00001k，而国产现在的五环电阻是负偏，温度每上升一度电阻值下降0.00016k。
可见美国的塑料电阻温飘很小

fslichong · 发表于 2020-1-20 05:46:48

做电压基准在最开始时对我来说感觉是很神秘的，其实如果用低温飘零件就解决了一大半的问题，这个二手的塑料的电阻在某宝上标定好了的卖15元左右一只，如果是金属箔电阻则更贵。想想再加上只老头子做个基准出来得该多贵。为什么会这么贵，那是因为这些都是进口的，国产了就便宜了

fslichong · 发表于 2020-1-20 05:50:18

纠正一下，塑料方块电阻的温飘是0.00002/摄氏度

勇闯沙滩 · 发表于 2020-1-20 07:33:03

玩电阻精益求精，以后到旧物市场注意些美国电器。

hc061218 · 发表于 2020-1-20 09:04:31

金属膜不是正漂多吗？塑料快有正有负

wgh1027 · 发表于 2020-1-20 12:45:20

那个五环电阻左看右看都不像0.1%

wgsd · 发表于 2020-1-20 13:15:54

0.1%的精度，最后一环是紫色的。棕色的是1%。1%的里面能有0.1%或更高的也正常。

西林迷 · 发表于 2020-1-20 17:54:50

昨天我也简单测量了一下新买的金属膜电阻包，奇葩的是有些电阻是正温漂，有些是负温漂
但是温漂好像没有那么大，简单测量下数据
100欧电阻实测100.410欧，大概是温度上升15度，电阻下降到了100.392欧。
0.018欧/15度
就是每度漂0.0012欧，不大会算，是不是12ppm？

wanwenhao1 · 发表于 2020-2-15 00:03:19

使得，100Ω电阻，每℃漂0.0012Ω，温漂=0.0012/100，再乘上一百万，就等于12ppm。
