首测MAX6325基准

wgsd · 发表于 2020-1-20 09:53:25

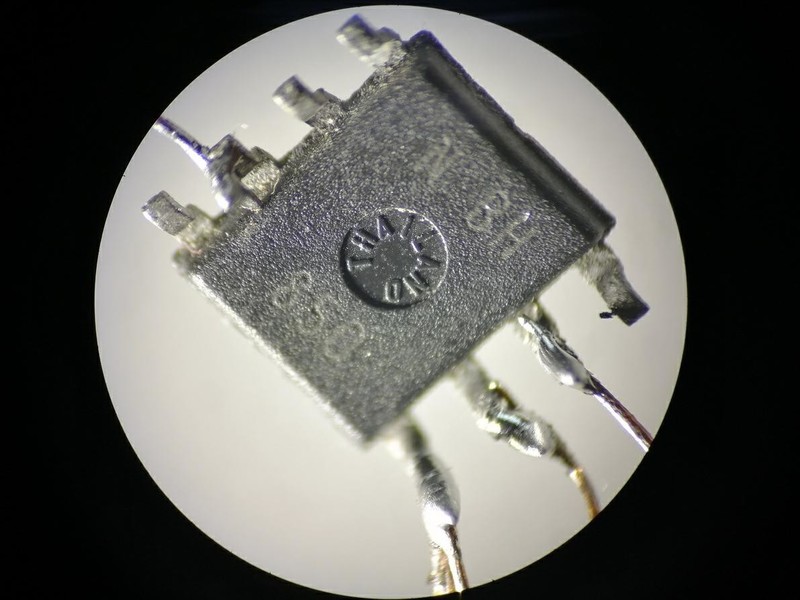

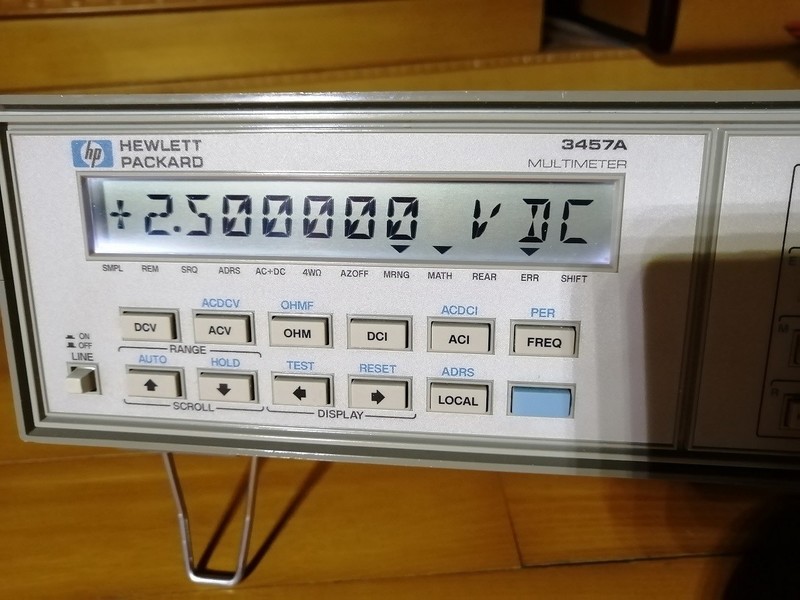

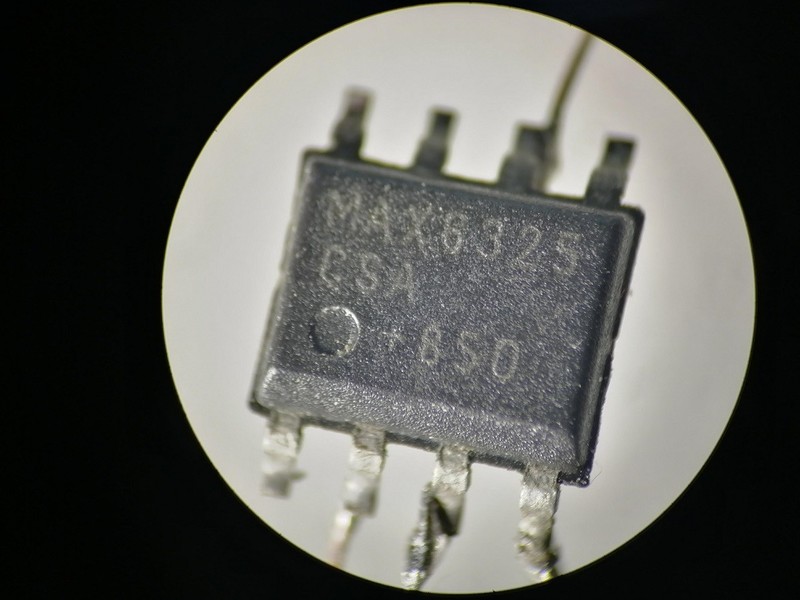

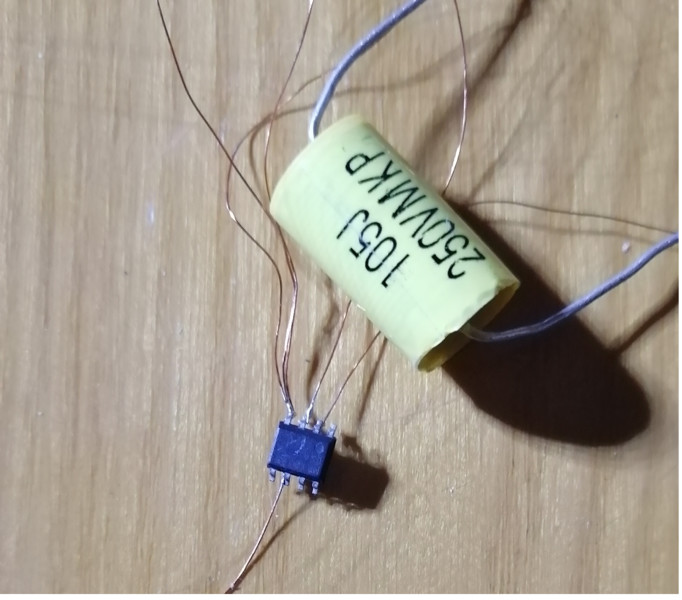

本来打算买MAX6350的，但是下单后说没有了，无奈要了一只MAX6325玩玩，从测试结果看，与指标1ppm的温飘相符，测试了几十个小时，稳定性不错。芯片有个电压调整端，调到整数很方便，指标说明不影响精度，实际接上试啦一下，的确没影响。上几张图和测试视频，供参考。

wgsd · 发表于 2020-1-20 09:54:25

本帖最后由 wgsd 于 2020-1-25 09:37 编辑

视频上传不上了。下面地址看吧。
http://v.youku.com/v_show/id_XNDUxNDkyOTEyOA==.html?spm=a2h3j.8428770.3416059.1

wgh1027 · 发表于 2020-1-20 12:43:48

不错，校准5位以下表不用标定吧

wgsd · 发表于 2020-1-20 13:05:39

wgh1027 发表于 2020-1-20 12:43
不错，校准5位以下表不用标定吧

4位半可以，5位以上还的标定，指标精度1mV，温飘0.5ppm，最大1ppm。我这个测试22.8度，2.499499V。

散淡021 · 发表于 2020-1-20 13:38:26

谢谢分享！　

5free · 发表于 2020-1-20 14:29:17

本帖最后由 5free 于 2020-1-20 15:00 编辑

wgsd 发表于 2020-1-20 13:05
4位半可以，5位以上还的标定，指标精度1mV，温飘0.5ppm，最大1ppm。我这个测试22.8度，2.499499V。
...

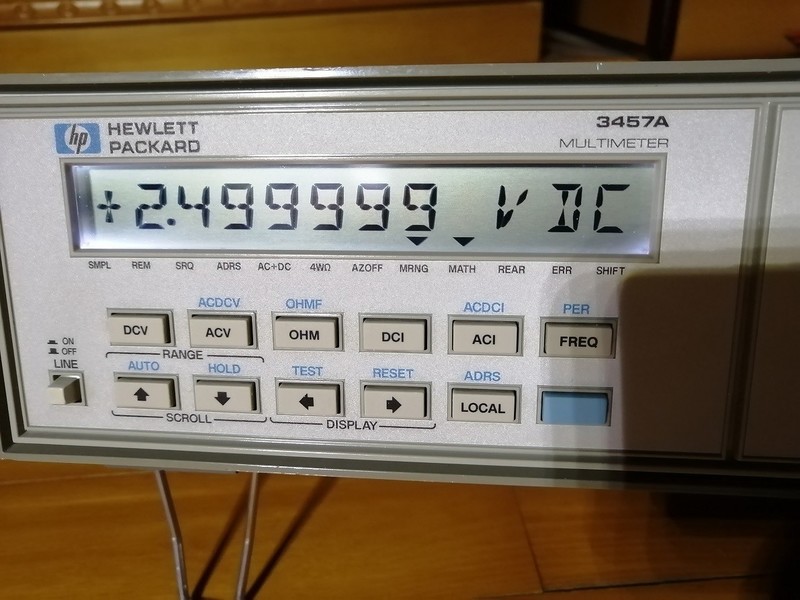

上图不是 2.499999 5.000000 么？

懂了，是调整的结果。

我有个MAX6350CPA，测试结果是 5.0006V。

如果是正漂，楼主的以后可以飘到标称值附近。我的就越漂越远了。

wgsd · 发表于 2020-1-20 15:33:54

5free 发表于 2020-1-20 14:29
上图不是 2.499999 5.000000 么？

懂了，是调整的结果。

你說的应该是老化，但温飘我这个的确是正飘，温度20.6度时2.499494V，比22.8度时2.499499V少了0.000005V，1度刚好少了0.0000025V，即—1ppm/℃，和指标很吻合。

光速飞行 · 发表于 2020-1-20 19:07:30

wgsd 发表于 2020-1-20 15:33
你說的应该是老化，但温飘我这个的确是正飘，温度20.6度时2.499494V，比22.8度时2.499499V少了0.000005V ...

很好的，我有时间也玩基准。

星星123 · 发表于 2020-1-20 21:23:45

能否再多测几个相隔大的温度范围，看线性.温飘稳定

fslichong · 发表于 2020-1-20 22:36:54

哇，这个肯定比431指标好，但价格呢。价格多少
