使用示波器对真假NE5532的区分

wgsd · 发表于 2020-1-31 15:30:47

地猫与京西发表于 2020-1-31 14:51

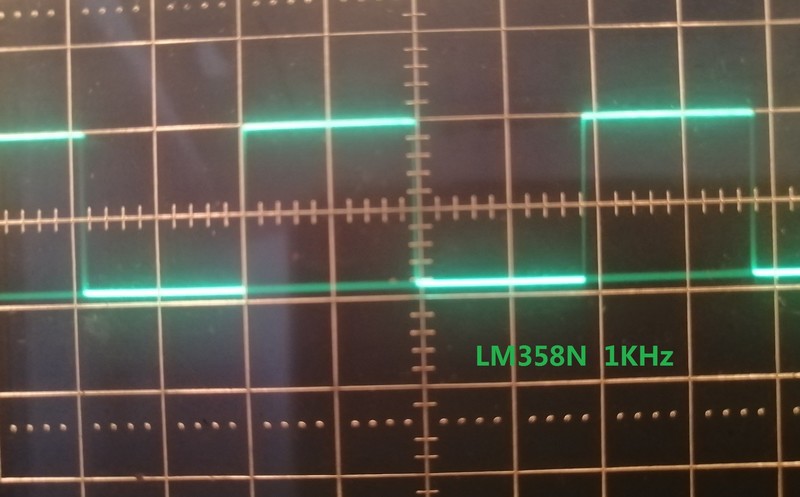

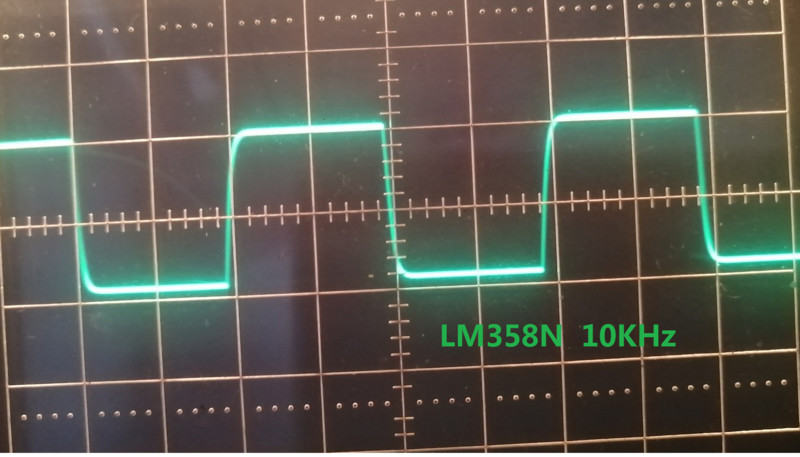

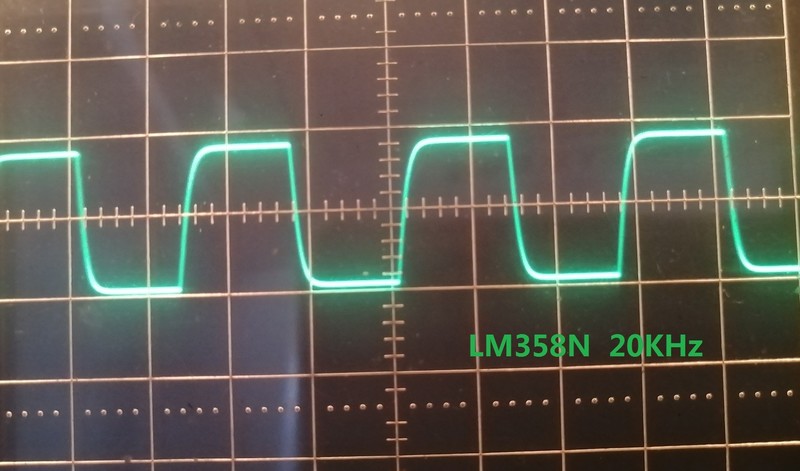

试试20K方波

这个肯定不如5532，1M的增益带宽，放大十倍只有100KHz 了（这还是正弦波），方波的边沿很陡，LM358的压摆率很小。

wgsd · 发表于 2020-1-31 17:14:27

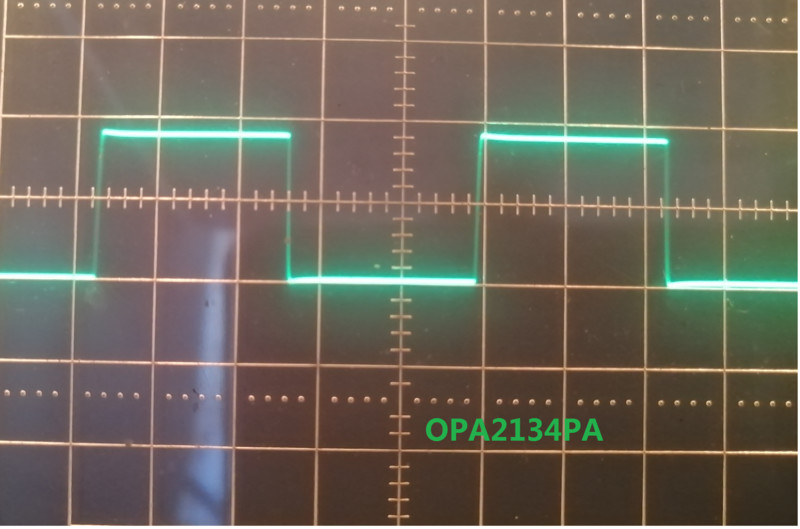

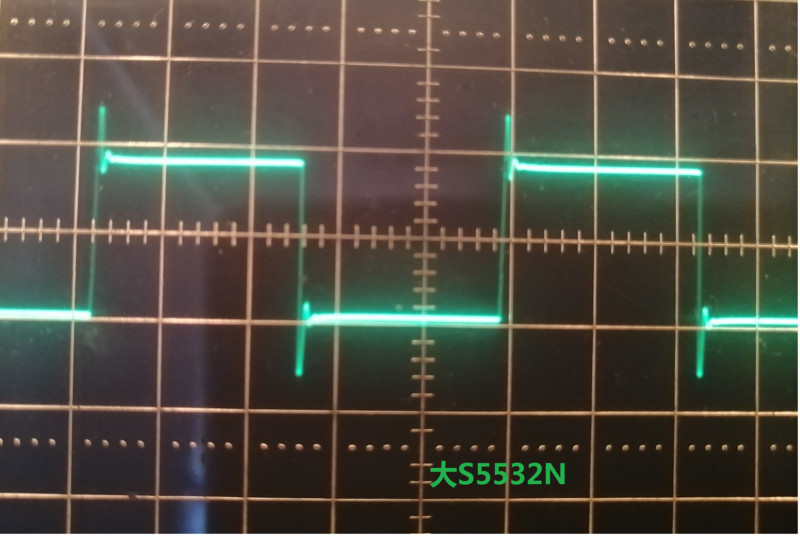

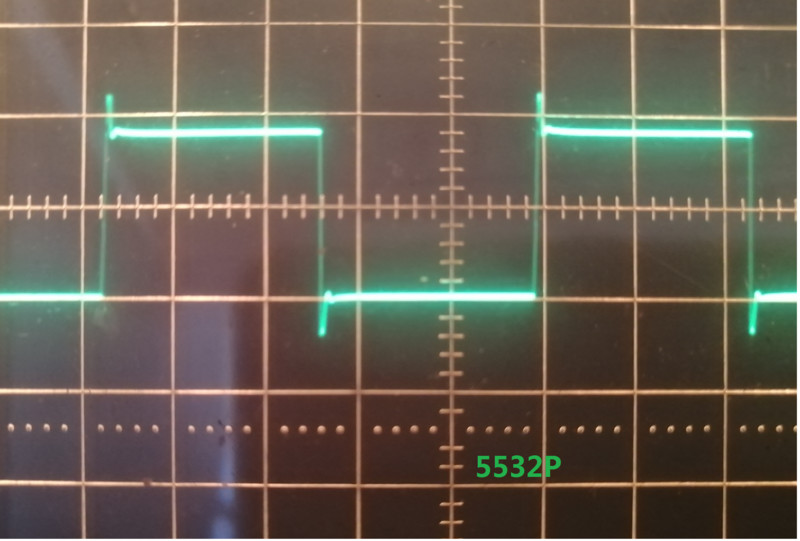

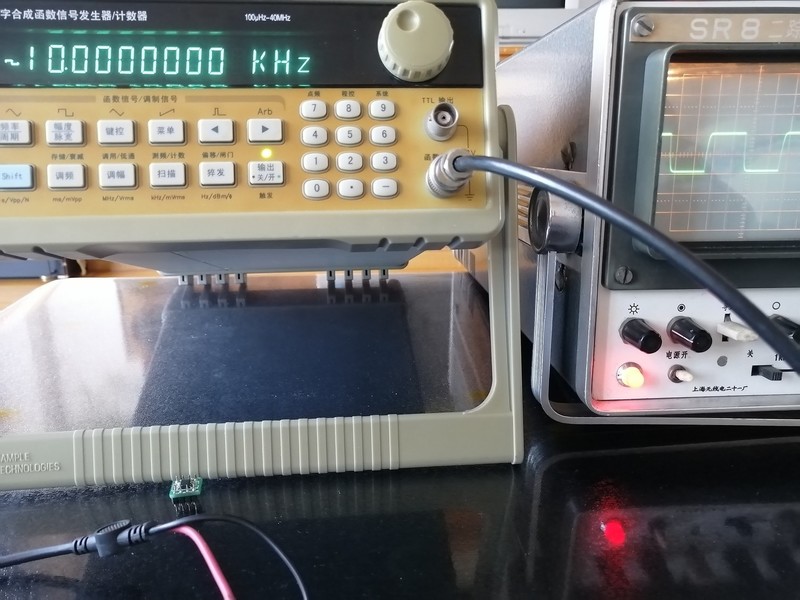

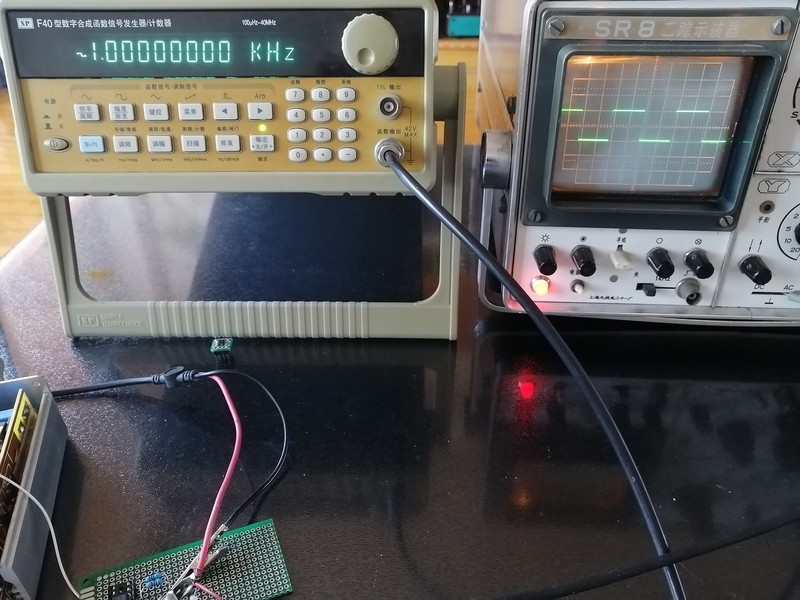

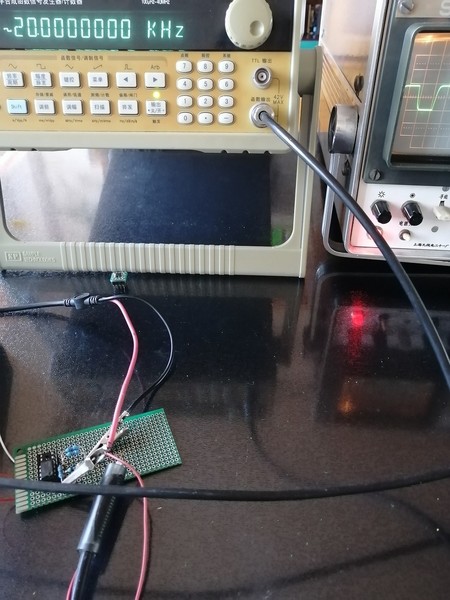

回应要求，又测试了一下，见附图。后3张为EN5532P、大SEN5532N、OPA2134PA在同样条件下20KHz的图形。

wgh1027 · 发表于 2020-1-31 17:42:04

wgsd 发表于 2020-1-31 15:24
为什么测电流？

测电流分真伪

wgsd · 发表于 2020-1-31 18:38:04

wgh1027 发表于 2020-1-31 17:42
测电流分真伪

奥，只测电流不太可靠。我买的OPA627AP、627AU，测试了电流、失调电压、管脚电阻等，均与指标相符，听感也比手中的5532、2604、604、2134、49710好，拆机的比新的49710还便宜。
我的2604可能是假货，但604是近4000元的解码器带的，失调电压也符合标准，听感感觉不比5532强。在解码器中是I/V转换，换OPA627AP在I/V转换，一耳朵分出优劣。（解码器芯片厂家推荐I/V也是用OPA627）

wgsd · 发表于 2020-1-31 18:40:50

还买过几只627BU（假的），听感还可以，就是底噪大。

地猫与京西 · 发表于 2020-1-31 19:40:05

wgsd 发表于 2020-1-31 17:14
回应要求，又测试了一下，见附图。后3张为EN5532P、大SEN5532N、OPA2134PA在同样条件下20KHz的图形。

感谢，看我我的358的确是假的，我的电路单电源电容耦合，估计和这个也有些原因。

fslichong · 发表于 2020-1-31 21:41:46

这个要大量测试，一是要不同品牌测试，二是要同一品牌多数量测试，然后归纳分析才能做出判断

喜欢就好 · 发表于 2020-9-30 23:08:19

LM358电动车充电器上用的多

网络家园 · 发表于 2024-2-2 08:50:41

进来学习一下

hymyfzgs · 发表于 2024-2-2 16:04:13

谢谢楼主分享经验
