低端示波器测试稳压电源纹波问题?

[复制链接]
发表于 2020-1-28 13:12:16 来自手机 | 显示全部楼层 |阅读模式
提问咨询
提问类别: 示波器
提问行为: 测量
标签: 普源DS5022

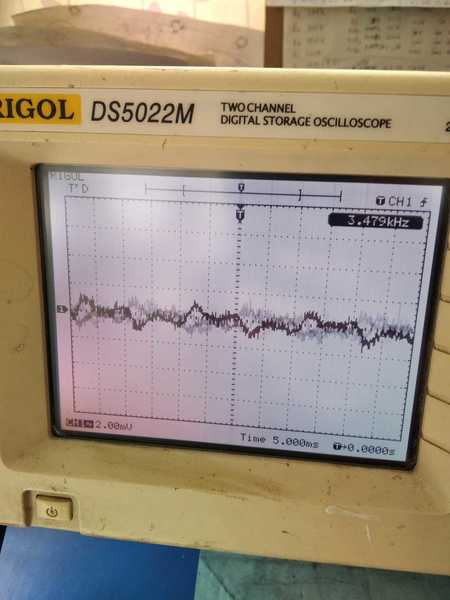

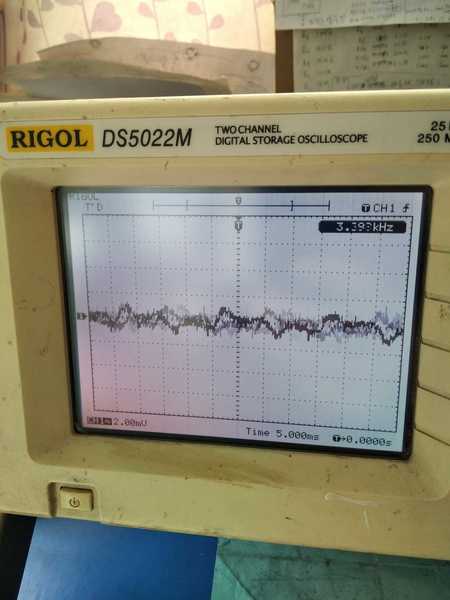

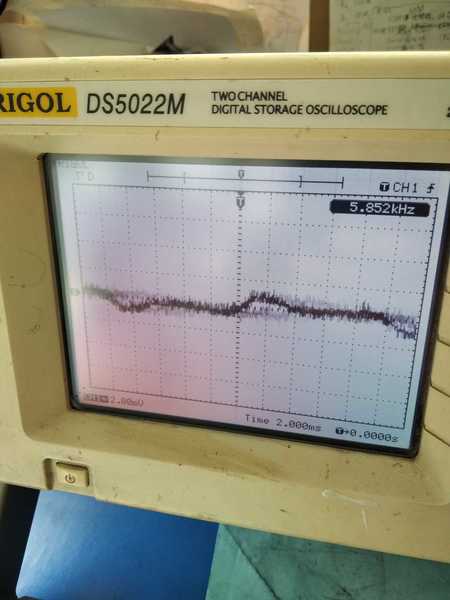

手里只有一台二手普源DS5022M示波器,25M带宽,我想试试测量稳压电源的纹波,不怎么会用示波器,不知道是示波器太差?还是测量方式不对? 感觉测出来的应该是纹波,但是,显示的波形有点乱,不清楚也不稳定。
耦合方式 交流耦合,20M带宽限制开启,探头1X。

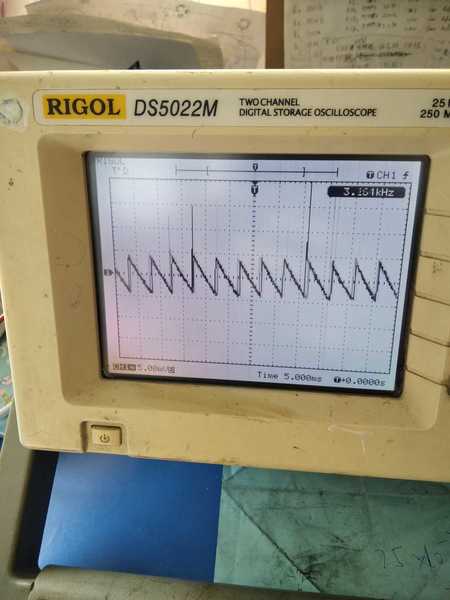

另外还测试了一个12V开关电源适配器的,测出来是锯齿波???

发表于 2020-1-31 21:43:34 来自手机 | 显示全部楼层
正确的,是这样子的,
发表于 2020-2-20 17:23:45 | 显示全部楼层
没错误啊,正确测量出来就是这些
发表于 2023-3-15 14:07:54 | 显示全部楼层
也来学学
发表于 2023-3-15 22:59:49 | 显示全部楼层
从电压档位来看,纹波很小,是稳压电源的?开关电源没这么小的纹波。测开关电源的纹波,电压档位要20mv或者50mv,时基档位从20ns到20ms逐个看
发表于 2023-3-16 06:27:16 | 显示全部楼层
没用过,学习了。
发表于 2023-5-7 20:50:20 来自手机 | 显示全部楼层
没用过学习了
发表于 2023-5-14 09:59:22 | 显示全部楼层
手里没示波器,还想淘一个。
发表于 2023-5-14 23:03:12 来自手机 | 显示全部楼层
示波器是个好东西
