安桥功放无声和收音机的维修

[复制链接]
发表于 2020-2-1 18:30:41 | 显示全部楼层 |阅读模式
安桥功放无声和收音机的维修

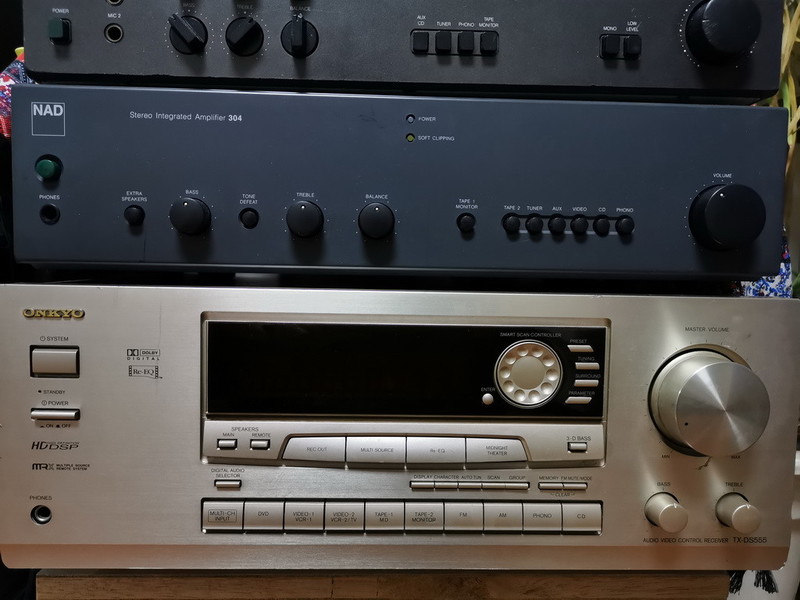

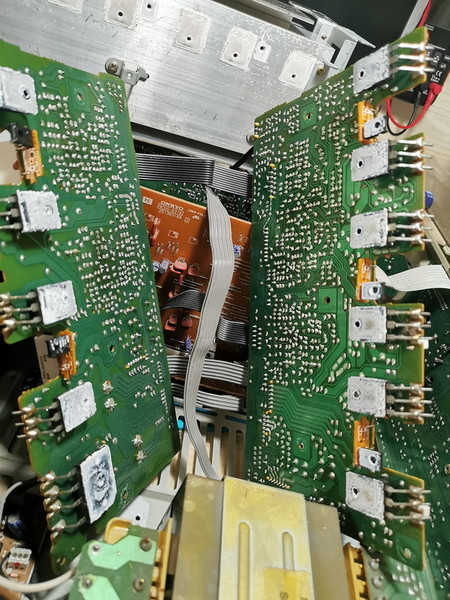

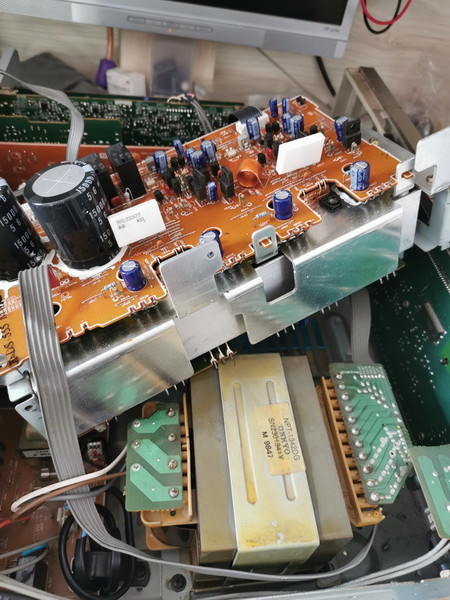

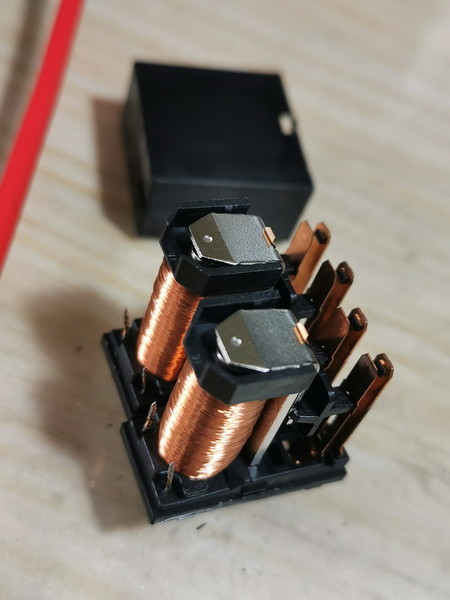

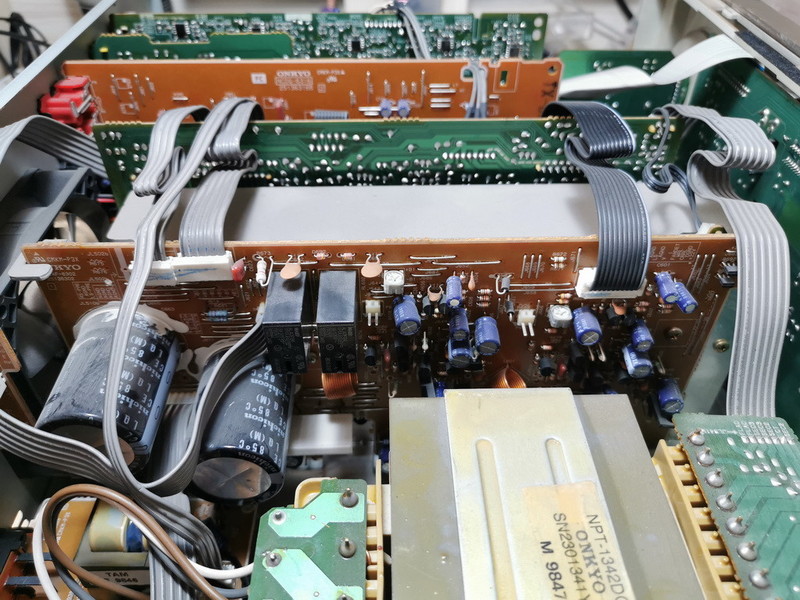

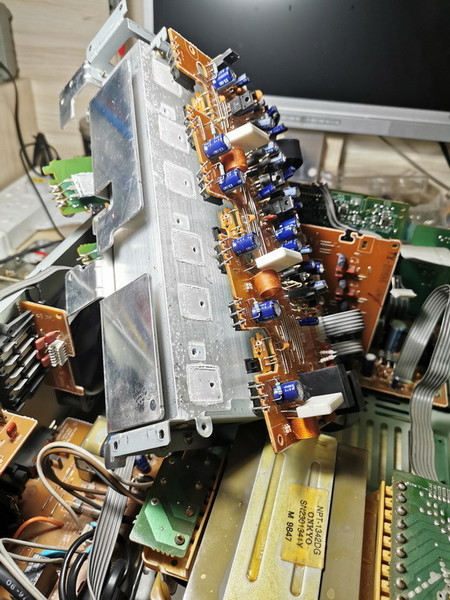

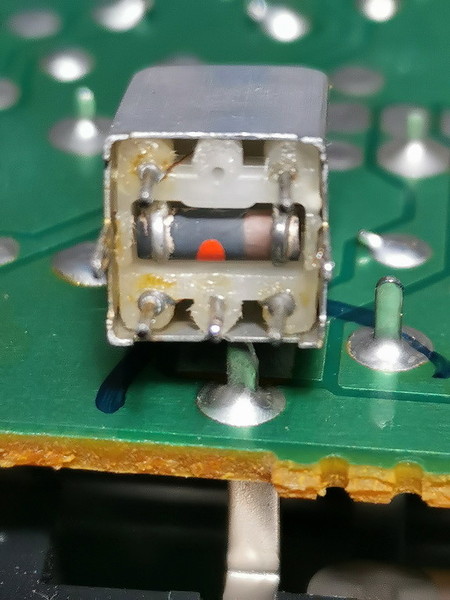

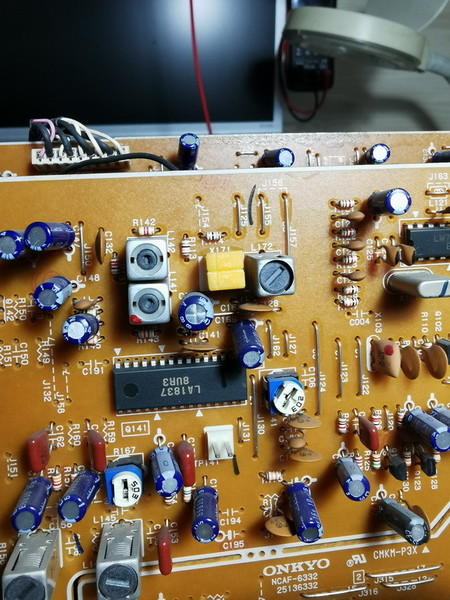

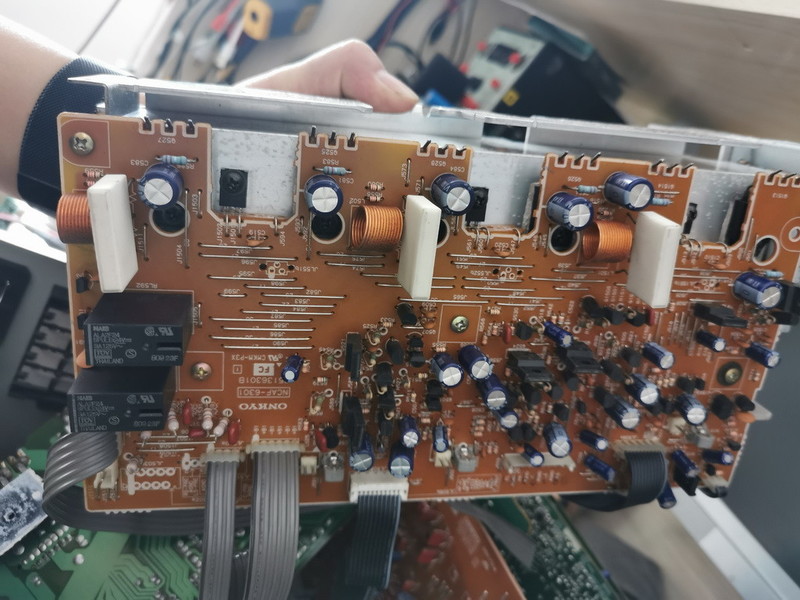

     春节窝家里,电视看不动了。听广播吧,一试安桥功放的收音机收不到台,音箱也只有一个声道有声,环绕有声,中置也无声。这个功放是五声道独立放大的,喇叭保护器和切换一共用了4个继电器,安装的位置分别在散热器的两边,不好拆。要是平时就先不搞了,可是这次有大把不受干扰的时间,只有开工一条路了,小心翼翼将两块电路板都拆出来,一些线还是连着,用吸锡泵将继电器一一拆下,都是同型号的,开盖,触电全黑无一幸免,1000目砂纸处理(目数一定要高,否则触点氧化快,寿命短),WD40少许对触点保护。外加电源单独测试每个继电器,无误装机。五个声道都是声声入耳了。就差收音机了,拆下把安桥的收音板拆下来,用的是LA1837芯片,按图索骥,估计是中周L141失谐。拆下,背面瓷管电容氧化发黑,夹碎。仔细确定电容的两脚连接的端子,中周焊上,在电路板背面相应位置焊了只82p的小瓷片电容。收音板装回主机,调谐949MHZ已经有声音了,将中周L141的瓷芯略微调整,主持人的声音清晰洪亮了,合格装机。家人听着新闻都说好。武汉加油。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
发表于 2020-2-1 19:58:18 | 显示全部楼层
啊!热度高,949MHz的声音洪亮,在昆仑山吧。
发表于 2020-2-1 21:06:31 来自手机 | 显示全部楼层
当年的功放电路比电视机
发表于 2020-2-1 21:07:11 来自手机 | 显示全部楼层
还要复杂。
发表于 2020-2-2 07:30:31 | 显示全部楼层
关心国家大事,关系你我,武汉加油。
很不错的名牌功放,电子电器时间长了不用,机械部位需要打磨一下,我也是不出门折腾各种电器。
 楼主| 发表于 2020-2-2 11:09:35 | 显示全部楼层
勇闯沙滩 发表于 2020-2-2 07:30
关心国家大事,关系你我,武汉加油。
很不错的名牌功放,电子电器时间长了不用,机械部位需要打磨一下,我 ...

搞了什么好玩的机器,发上来看看呗
发表于 2020-2-2 16:36:52 | 显示全部楼层
糊涂周 发表于 2020-2-2 11:09
搞了什么好玩的机器,发上来看看呗

都是小动作:给ZT-X做了个外套,手机电池加个2极管供电。DIY的30V可调电源又并了个317增加点电流。24V的LED电源改可调电源(出意外无输出找原因修好),这个弄了好几天。400多元的飞利浦剃须刀主板烧了,改直联用等等。宅在家里不出门从自身做起吧。
