DO30-8多功能校准仪交流200V档维修

43545

     故障现象是:DO30-8多功能校准仪交流200V电压档有输出，并可以调至1000V以上，超出档位不少电压，并且不会保护。但是仪器的表头上显示只有几伏或十几伏电压与输出电压不符，具体输出多少电压还和频率有关。

元旦期间正好有空，对校准仪故障进行了分析修理，直到现在才有空来记录一下修理过程。

因为其它档位电压正常，只是交流200V不正常，所以不去怀疑振荡板的问题。交流200V档还有输出并且可调，所以只能是电压输出时去表头与保护电路上，这两个电路分支上出问题。
输出、保护、表头 三个点都是来自同一个电压源，另外两个失常，会在哪个地方呢，经过分析，理线路，发现在下图的位置。




上图中，高压字样的下面就有分压电阻，必须分压后给表头，保护电路做为取样电压的。输出可以直接输出，电压表哪能直接连上呢，是吧！

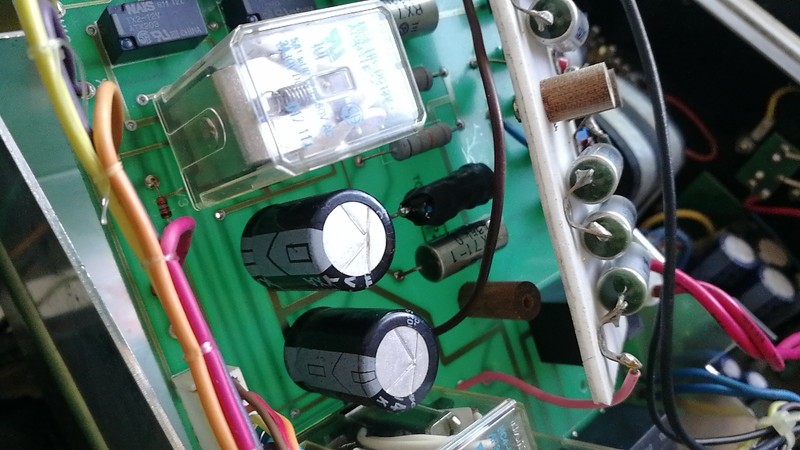

都是电阻，在线测量了一下，发现高压那个白色板子下的线绕电阻有问题。

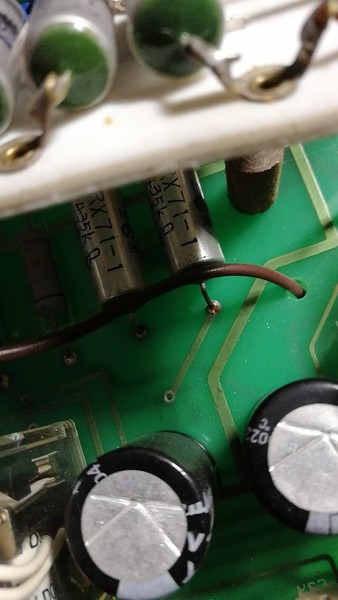

看到上图没，就是上面两个电阻其中一个有问题，两个电阻值是一样的，一个是直流200V档，一个是交流200V档的。

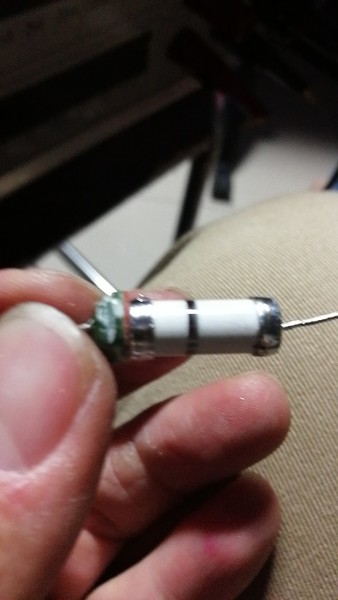

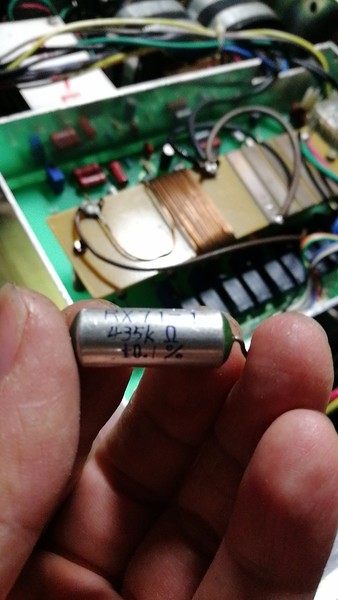

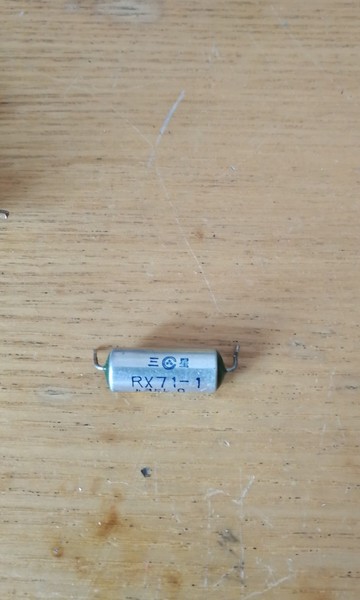

这就是拆下来的电阻，国内三星厂家的，不知现在还有没有这个厂。
把电阻铝壳剪开看看。

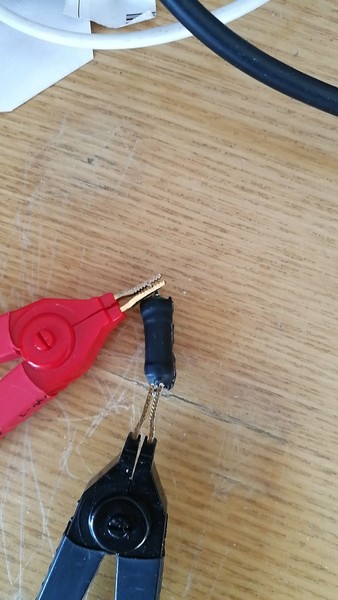

很亮的电阻丝啊

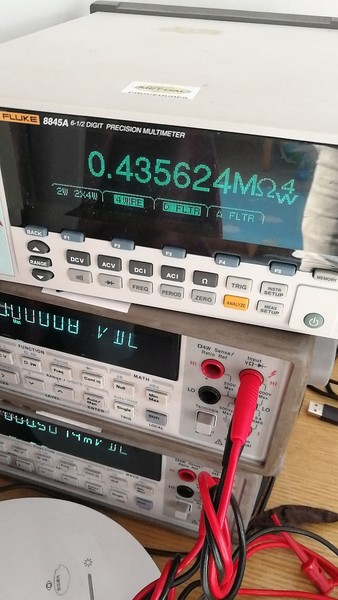

435K电阻 1W 用什么代替，问了一圈淘宝，闲鱼 都没找到，后来，用4个100K0.25W 串联，达到1W功率，然后再用25K+10K两个电阻串联 阻值正好，用的是0.1%金属膜电阻，25PPM。
以前电阻的骨架也不想浪费，所以6个色环电阻是直接捆绑在以前电阻骨架上的，然后加上热缩管。看看效果图，与测量值吧。


焊到主板上后是下面的效果。

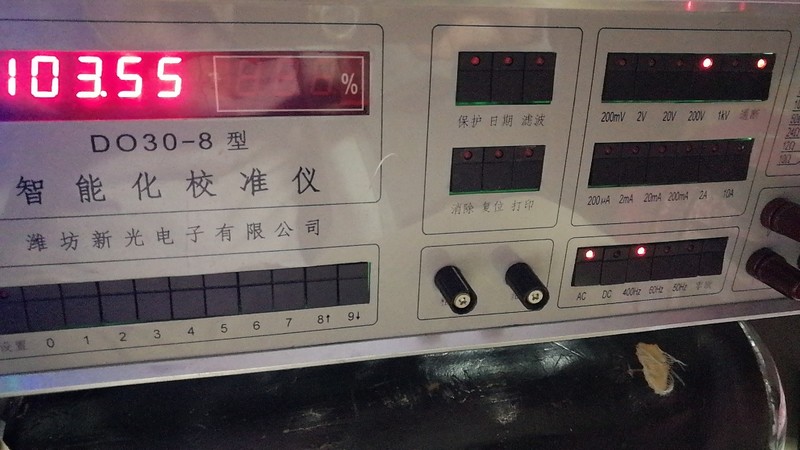

最后试一下效果，如下图，交流200V档完全正常了。

.
