旧变压器DIY一台220V隔离电源

[复制链接]
发表于 2020-2-10 15:27:38 | 显示全部楼层 |阅读模式

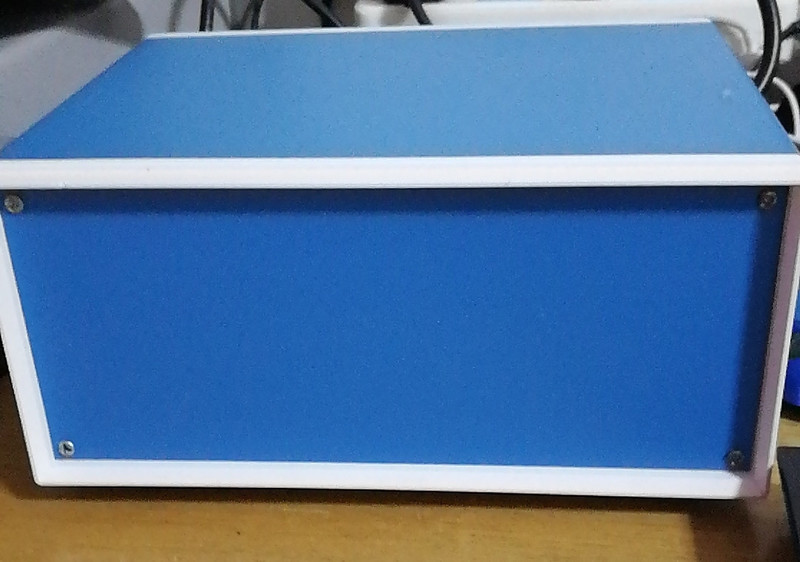

2019年的下半年,在闲鱼上买了两个变压器,输入220V 输出110V 隔离变压器,这种老变压器,包裹漆包线的纸都开始掉,真的是太老了。裸着也不方便用,所以快过年的时候,买了一个外壳用来装上这两个变压器,同时串联成220V输出。这样也解决了,我没有隔离变压器的问题,减少静电,方便修理仪表。

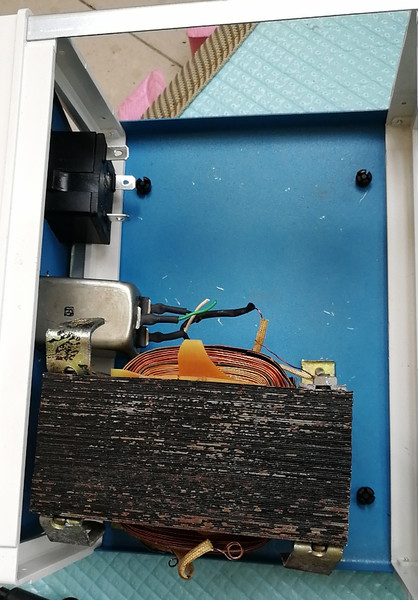

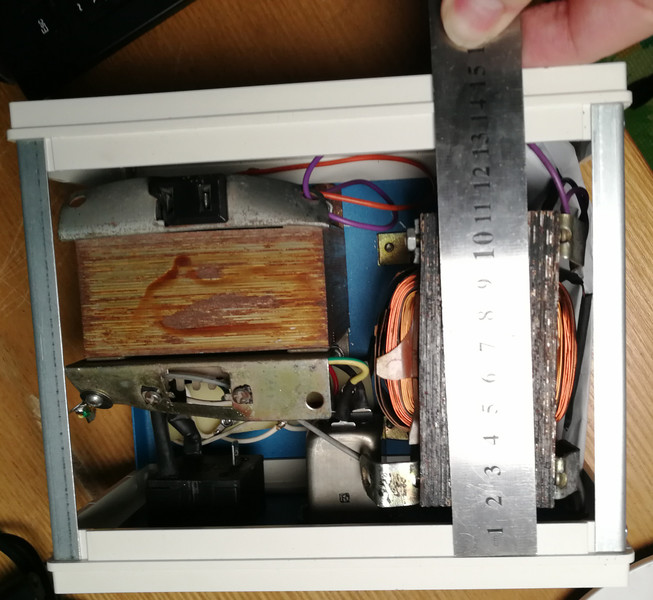

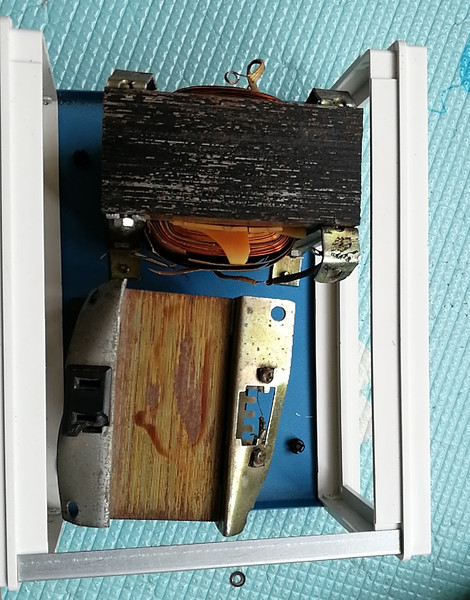

看上图,一大一小变压器,摆放在这种壳体中,挺紧凑吧。

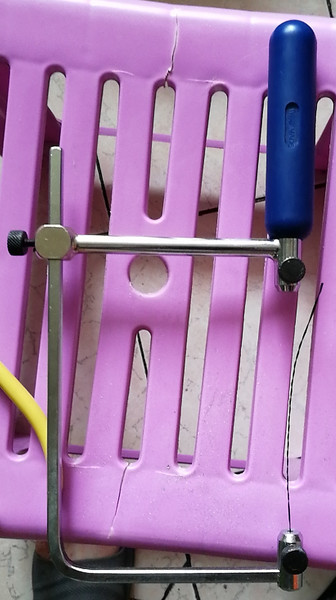

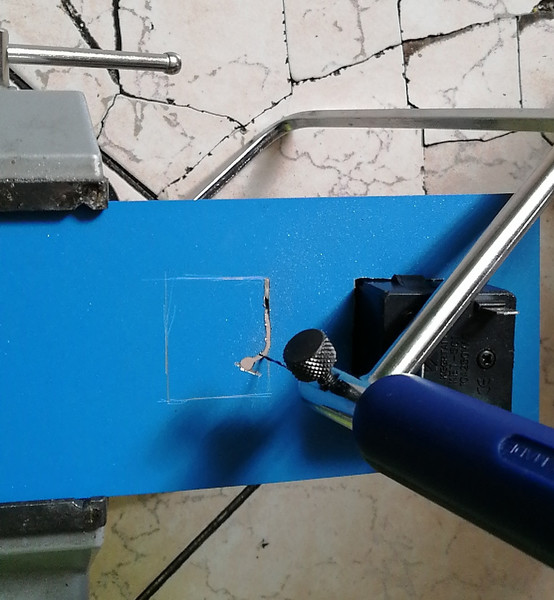

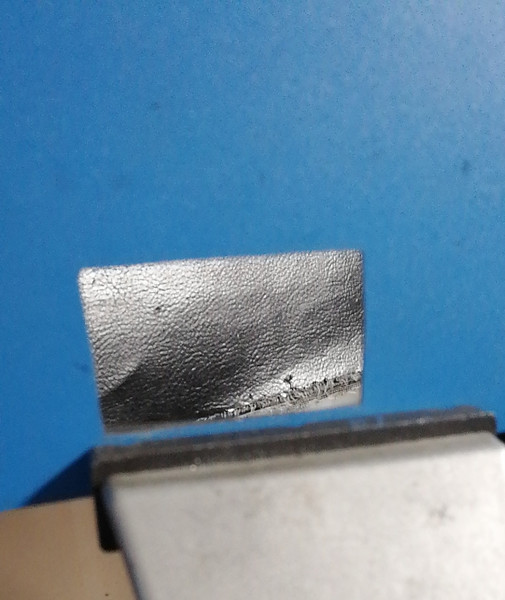

首先,为在外壳的后面,装上一个输入插座与一个输出插座,使用线锯,挖出两个方孔。类似下图过程:




方孔如果需要很方的话,用锉刀锉,因为这是装插座,所以不需要太方,也就这样装上插座了。

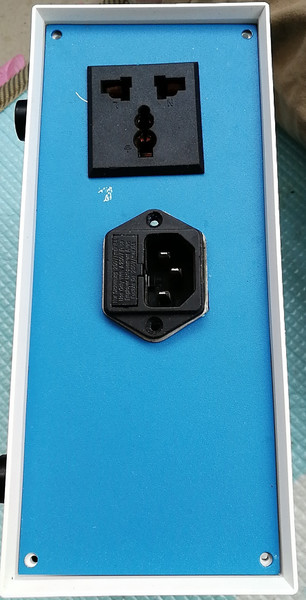

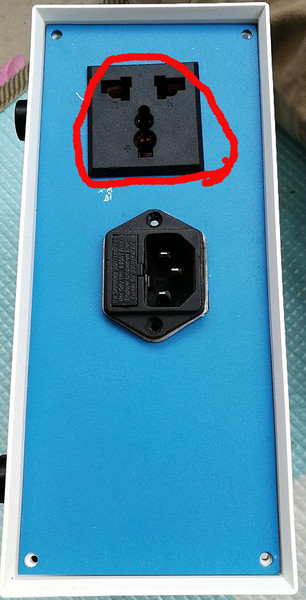

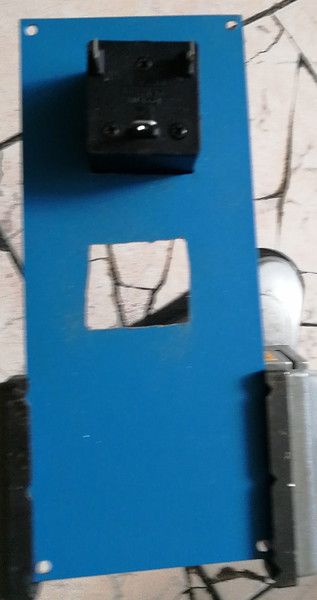

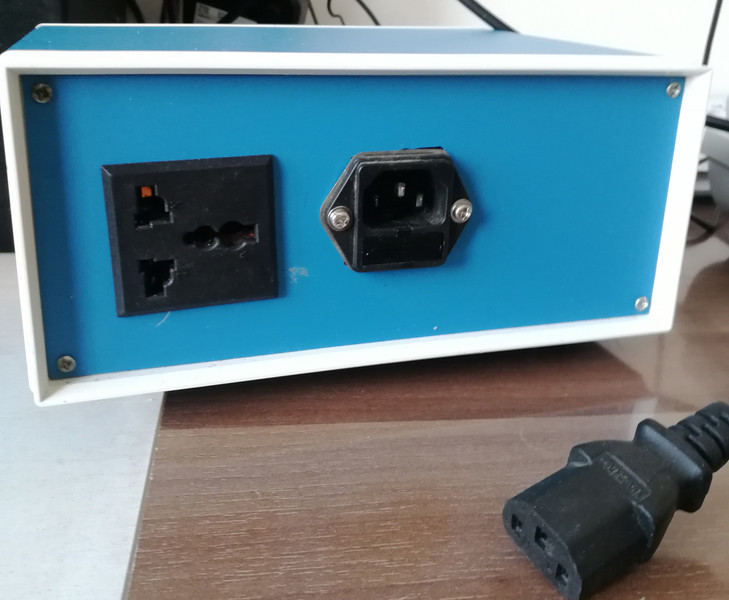

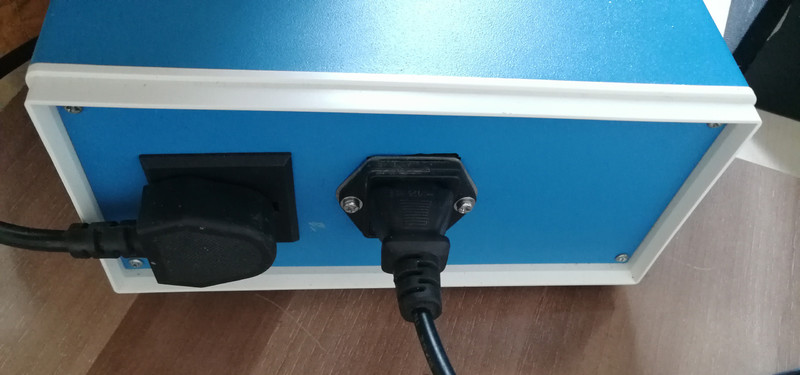

两个插座安装后的效果图,其中电源输入插座是从废仪表上拆的,内部带过滤电路。注意一下输入插孔是支持多种插头的,同时插座侧着装是为了更方便用。




接下来,把变压器摆进去进,接线就行。这种隔离变压器串联时,注意变压器方向就行,否则输出没电压。关键一点是输入三孔的地线,可以接,输出三孔的地线切记不能接的。而且以后电器上也不能二次接地。

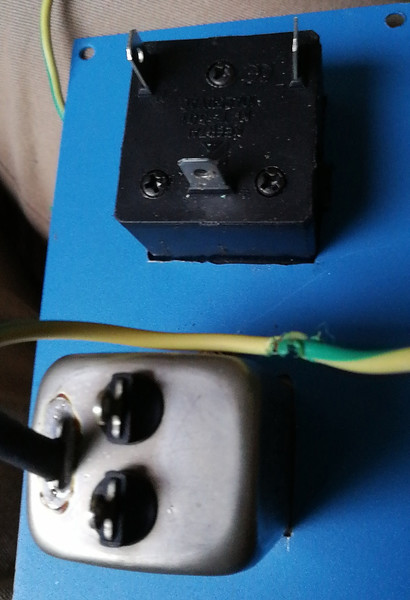

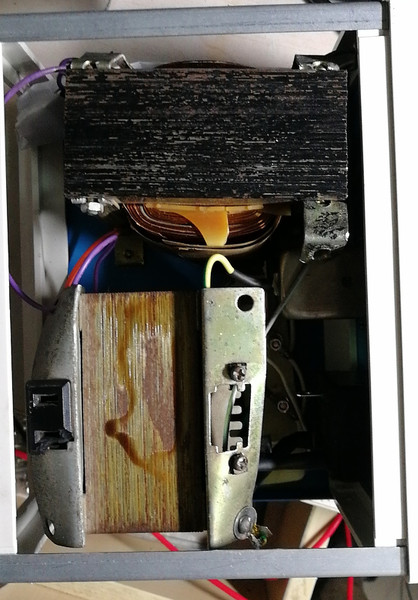

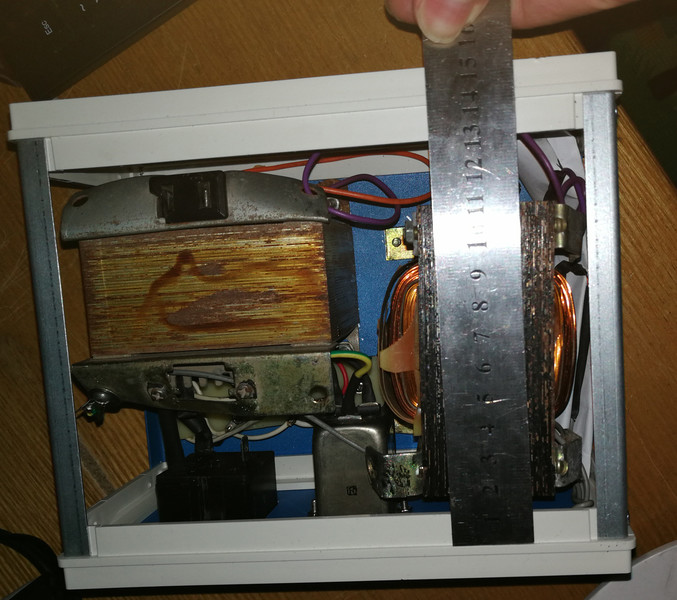

焊线过程就不贴图了,最终的效果是下图这样。

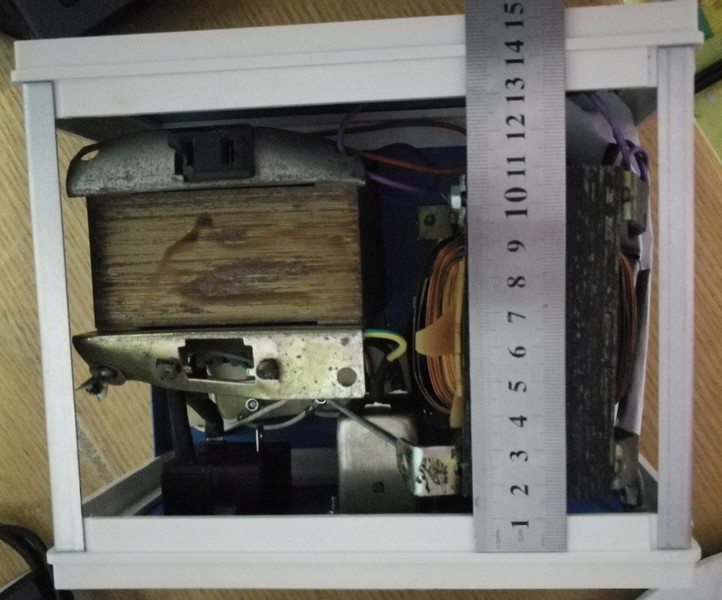

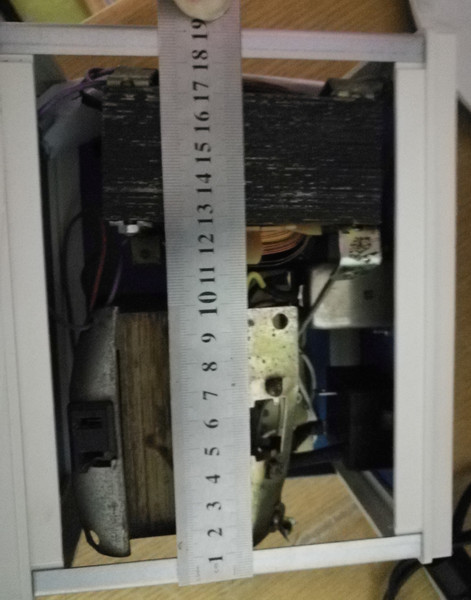

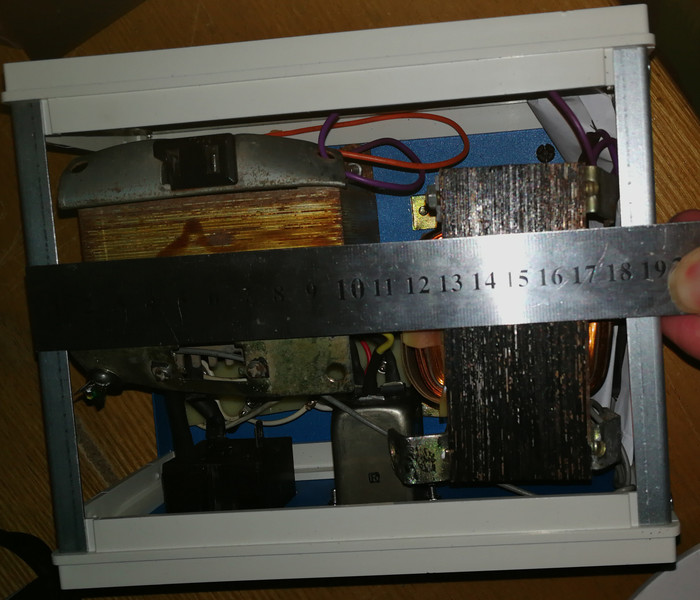

前面板是不是少了点什么?对了,少了开关与表头,这怎么行,火速淘宝拍下开关与数码表头,拍之前量了量电源,看有没有空间,真的是太挤了。

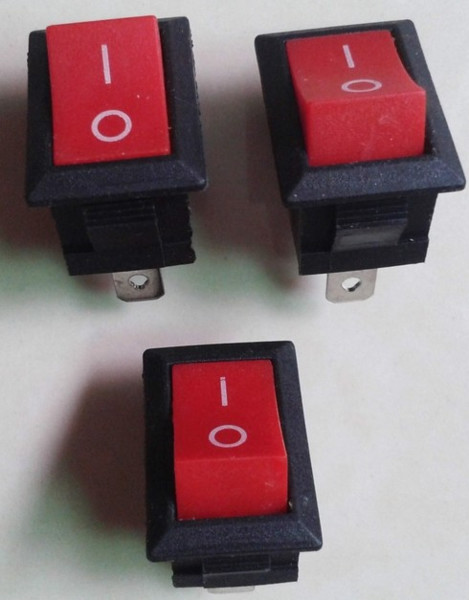

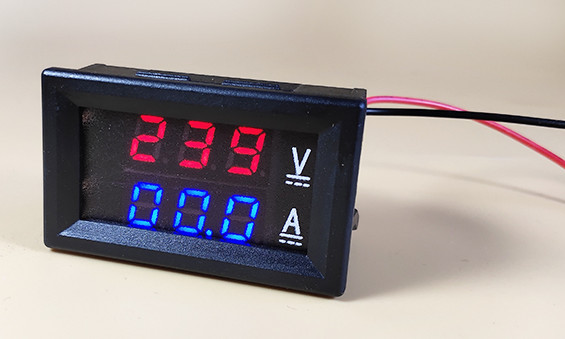

淘宝上买了开关,表头图片如下:

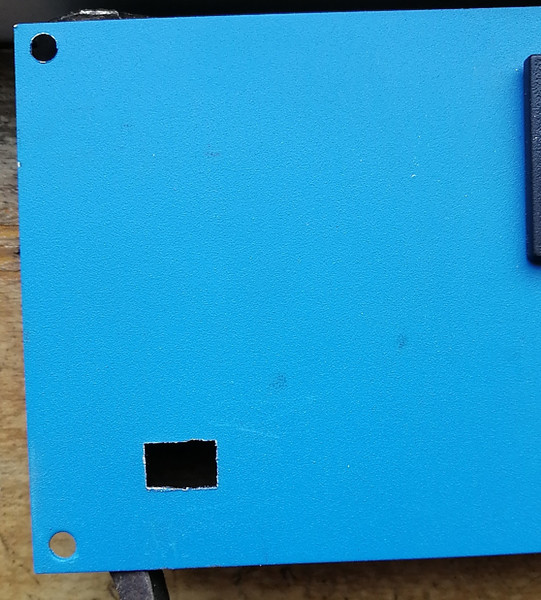

用上面说的线锯,继续为表头与开关打方孔,下图中,大的是表头方孔,小的是开关方孔。

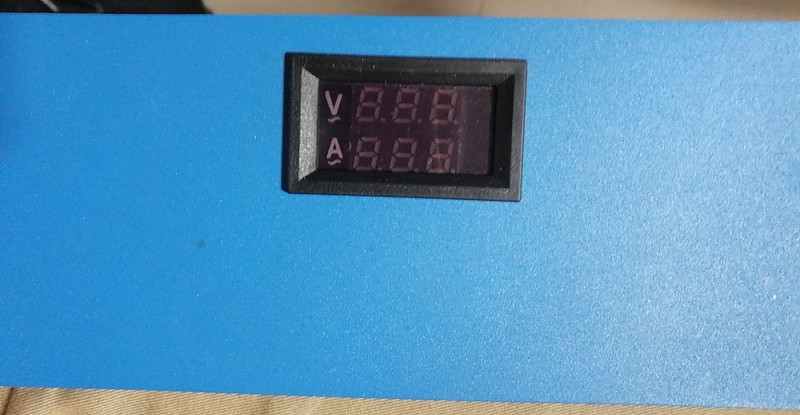

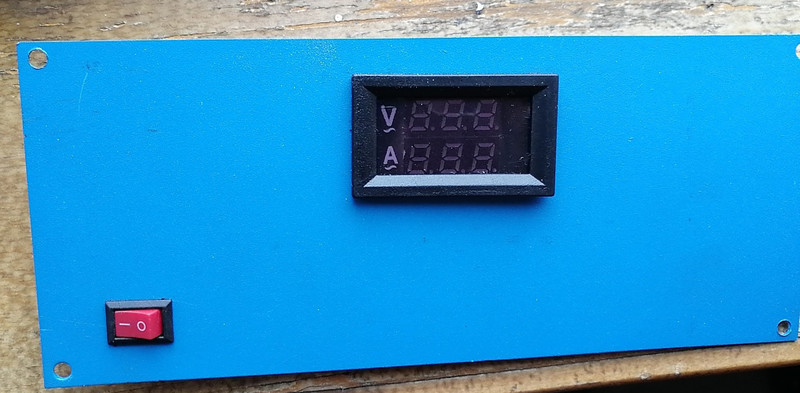

安装表头与开关后的效果图

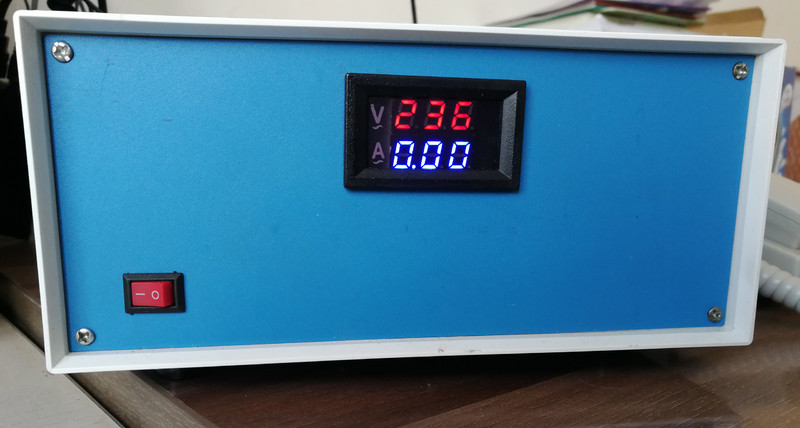

接线就不贴图了,看看最终效果图



好啦,完工,以后用T12电烙铁,就可以防静电啦。




本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
发表于 2020-2-10 16:11:48 | 显示全部楼层
壳子很不错,开孔很勉强
发表于 2020-2-10 16:49:24 | 显示全部楼层
隔离电源很有用,有时静电打坏了元件都不知道怎么弄的,除了936别的烙铁都不保。这两个变压器加一起有400多瓦吧,老变压器值得一用。
发表于 2020-2-10 17:44:50 来自手机 | 显示全部楼层
理论上来说,内热式发热的洛铁都防静电!只是金属外壳必须接地线,除非是外热式洛铁,但是外热式洛铁接个地线同样也可以防静电!936洛铁同样接得有地线!
发表于 2020-2-11 18:04:32 | 显示全部楼层
隔离电源是DIY的安全设备,带点测试的时候安全很多。
发表于 2020-2-13 17:33:14 | 显示全部楼层
这两个旧变压器有点对不住你的功夫和新壳子。
