LM12-野生黑枸杞功放

糊涂周

LM12-野生黑枸杞功放

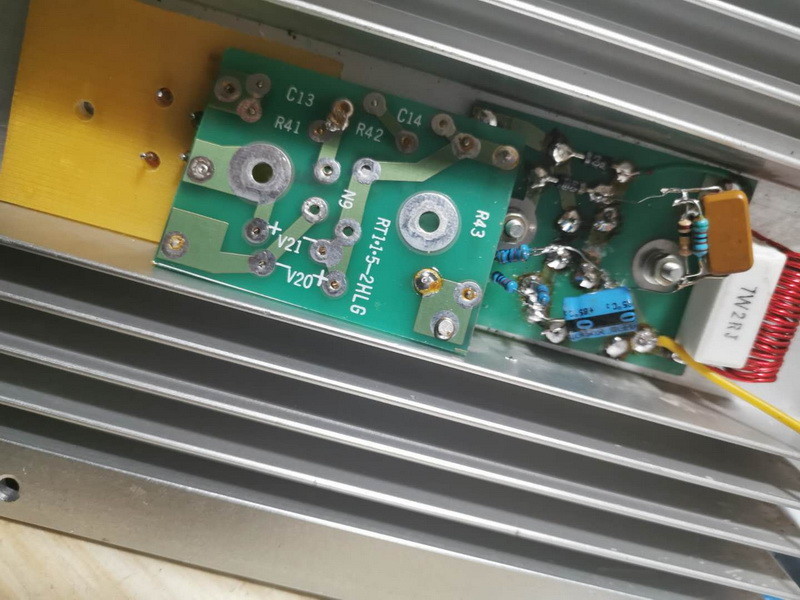

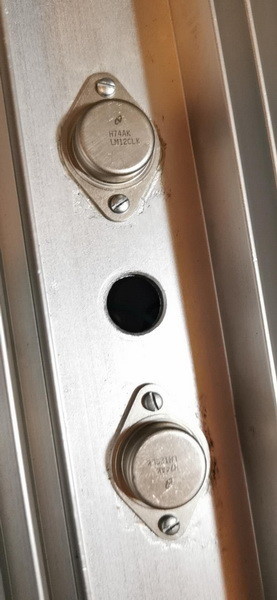

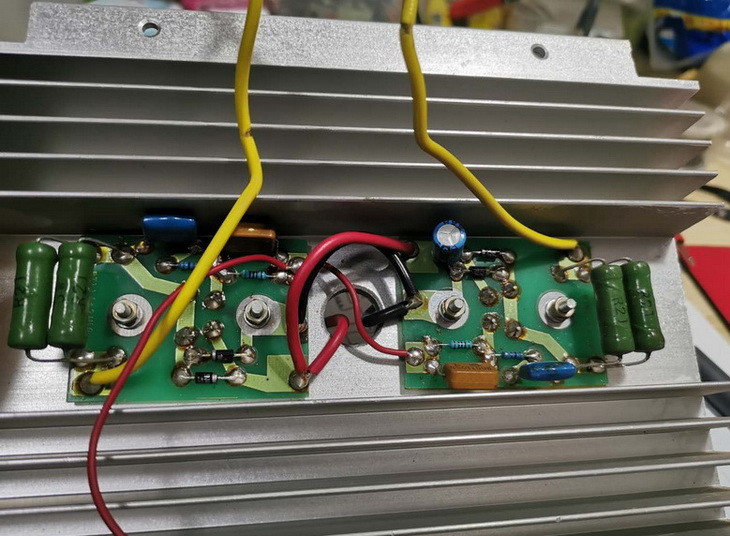

窝家多日了，自己找点事做。翻出一块散热片上面有两只LM12CLK且。一直想用LM12做个功放听听，动手吧仔细分析原板电路结构是个跟随器结构。不是放大器接法，修改为放大器。

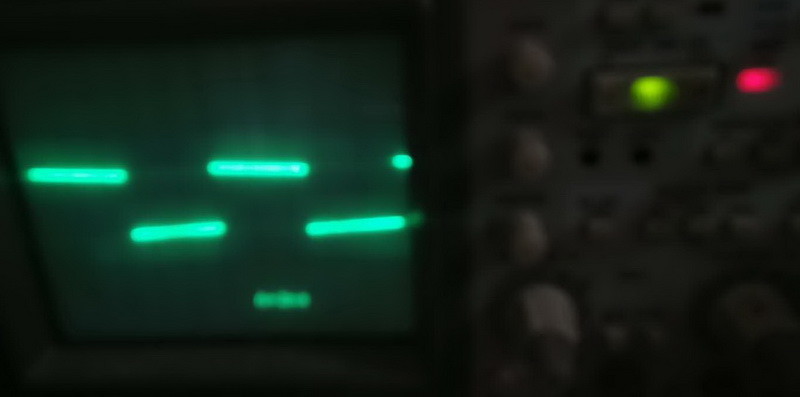

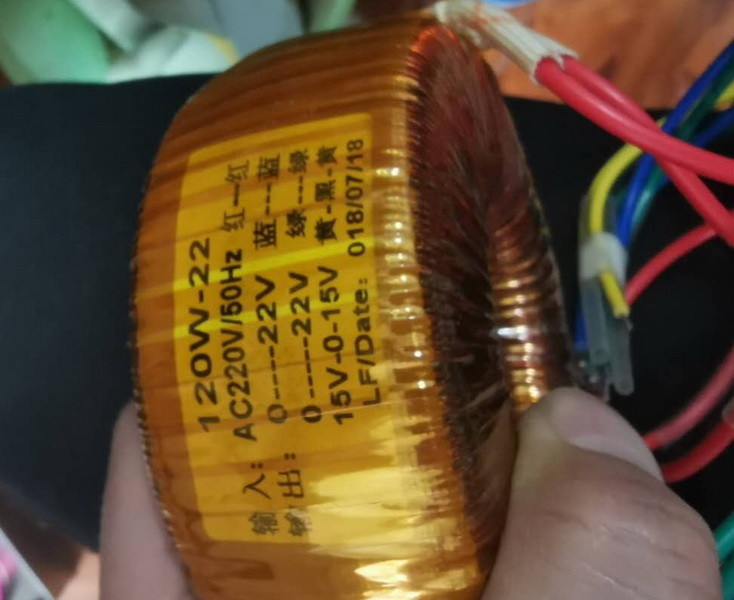

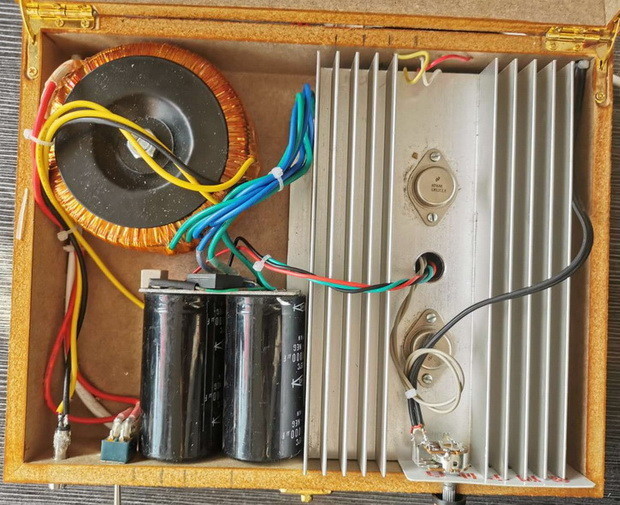

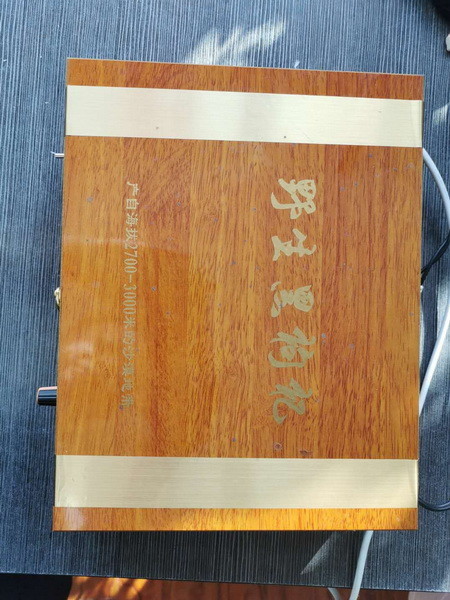

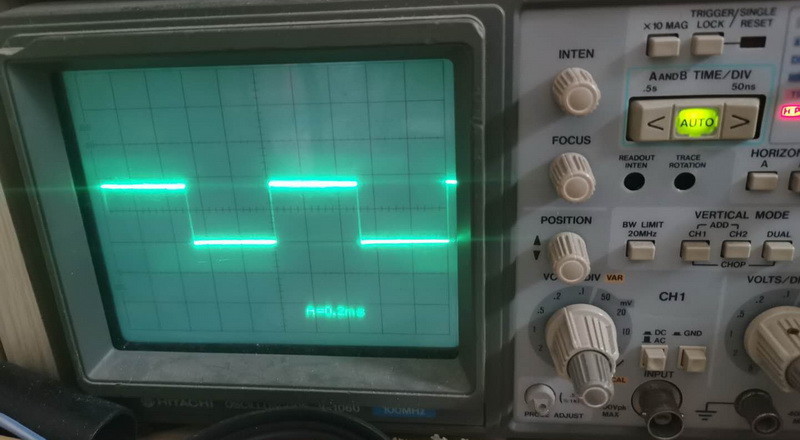

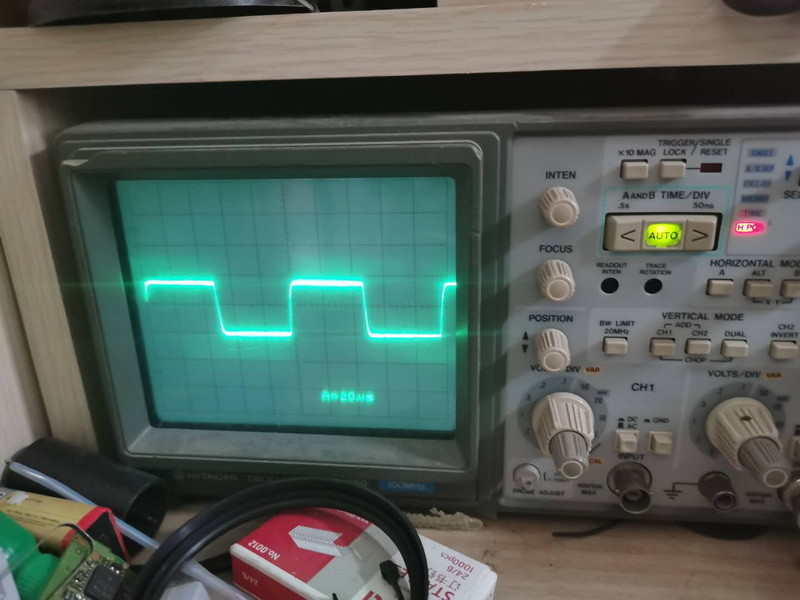

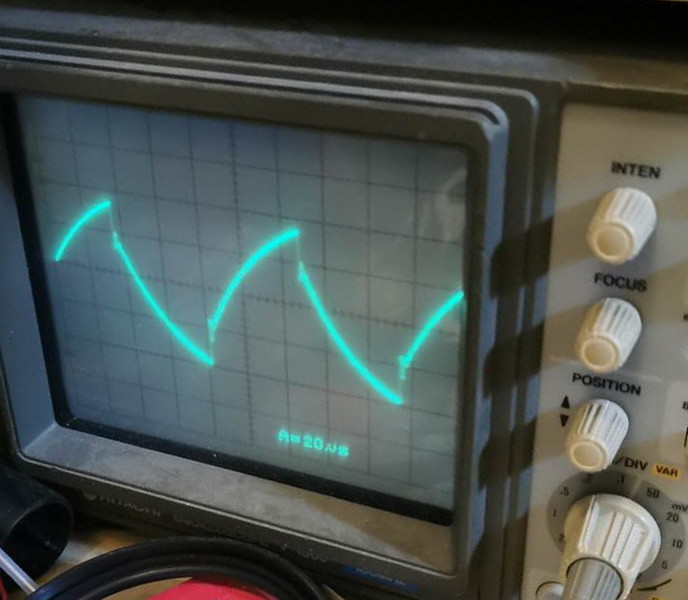

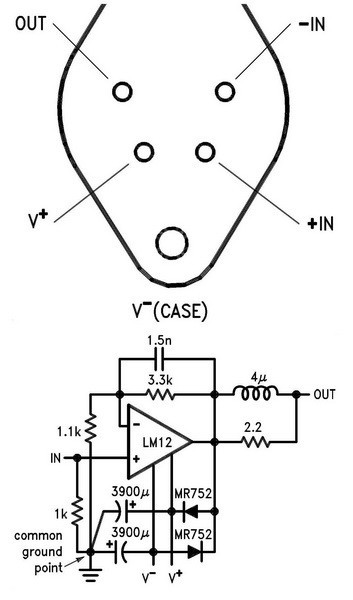

   网上搜了两个电路图，结构简单搭棚焊出来试试。搬出大华双30v电源，接上8欧姆电阻负载，信号发生器10k，1k，100hz（600mv）方波信号伺候，示波器挂上。原图纸原件参数的波形都不怎么好看，（估计与芯片的批次也有关系）最后是6.8k，200pf，效果最为满意。两个声道都改好了，不愧是国半芯片。散热片没温度。声音中规中矩没毛病，音色还不错。准备收起来了，忽然看到厨房的一个木盒子，拿来一装大小还挺合适。干脆凑一起的了。翻出个大小合适的环牛，两只10000的大电解，开关，指示灯，喇叭接线端。木盒软好加工，到吃晚饭时已完工，野生黑枸杞功放可以交付使用了。

    最另类的造型，不专业的结构，窝家里，就图一乐。

闻雨听风

谢谢分享，这个厉害，据说这个功率运放用作功率放大器频响可以0-60khz，串接可以300w，这要是开足音量，房顶会不会被掀掉

勇闯沙滩

LM12在八——九零年代风靡一时的，那时200多元，现在也是50——100多不等，很经典的功放管子。

糊涂周

闻雨听风 发表于 2020-2-18 00:14
谢谢分享，这个厉害，据说这个功率运放用作功率放大器频响可以0-60khz，串接可以300w，这要是开足音量，房 ...

没有给LM12用足电源，降额使用，小功率实验，效果满意。

糊涂周

勇闯沙滩 发表于 2020-2-18 07:57
LM12在八——九零年代风靡一时的，那时200多元，现在也是50——100多不等，很经典的功放管子。 ...

搜不到什么体验的文章了，都是简单提及，这次自己实验玩玩，感觉还不错。

光速飞行

DO30-8型，智能化校准仪，交流电压源，放大电路就是用这个LM12运放做推动放大器，推动升压变压器，升压1000V。

闻雨听风

糊涂周 发表于 2020-2-18 10:18
没有给LM12用足电源，降额使用，小功率实验，效果满意。

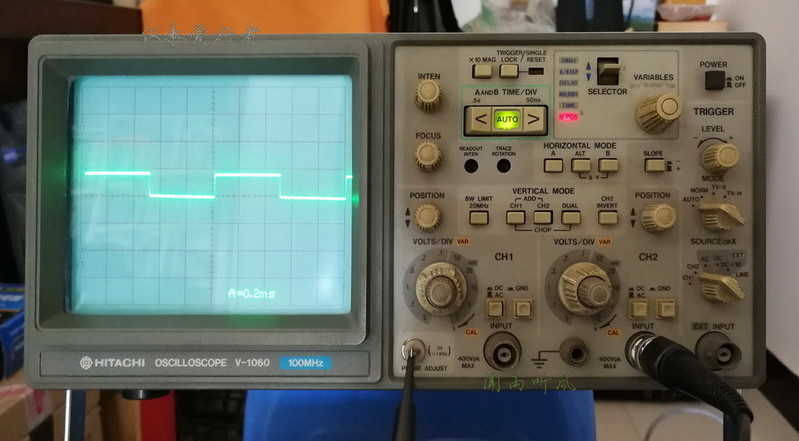

楼主的示波器是日立的V-1060吧，看不太清楚，和我手里的一样，可惜我手里的这个衰减开关严重接触不好，特别是通道一，乱跳；通道二旋转几次还能凑活显示，这种衰减开关是日立示波器的通病，我没敢拆开清洗，怕手潮，拆开再对不上位了，楼主的这台清洗过吗。

糊涂周

闻雨听风 发表于 2020-2-18 17:12
楼主的示波器是日立的V-1060吧，看不太清楚，和我手里的一样，可惜我手里的这个衰减开关严重接触不好，特 ...

这是通病，我是自己搞的，还发过帖子：http://bbs.mydigit.cn/read.php?tid=1986809
现在有时间窝家里慢慢搞

星星123

功放建议用散热良好的铁盒，或者铝盒等，如果要用木盒，散热部分最好外露

闻雨听风

糊涂周 发表于 2020-2-18 18:55
这是通病，我是自己搞的，还发过帖子：http://bbs.mydigit.cn/read.php?tid=1986809
现在有时间窝家里慢 ...

哦，谢谢，好像浏览过这个帖子，原来是楼主发的啊。
