经过很长的时间，AZ431等基准样品测试温漂测试效果图终于出来了。

AZ431的零温漂区在22摄氏度附近，17.5-24摄氏度区间都近0，就是说这个东东常温下温度系数很小

0℃ 20ppm，10℃ 12.5ppm，50℃ -23ppm，

UTC的TL431的零温度系数区在44℃，50℃是-6.2ppm，常温区温度系数30-50ppm，比AZ431大的多。高温环境应用应该用TL431，室温应该选AZ431

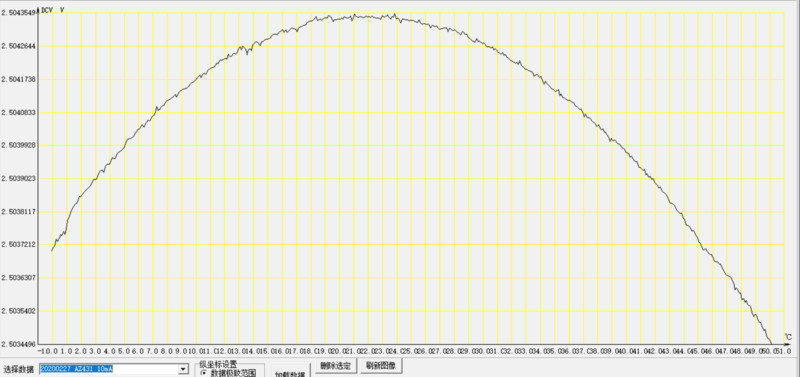

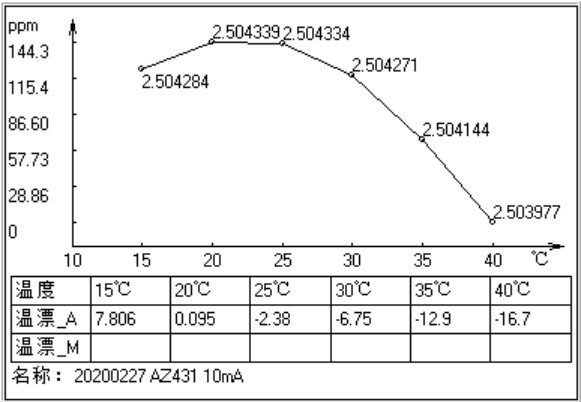

AZ431 10mA.jpg

AZ431 10mA.jpg

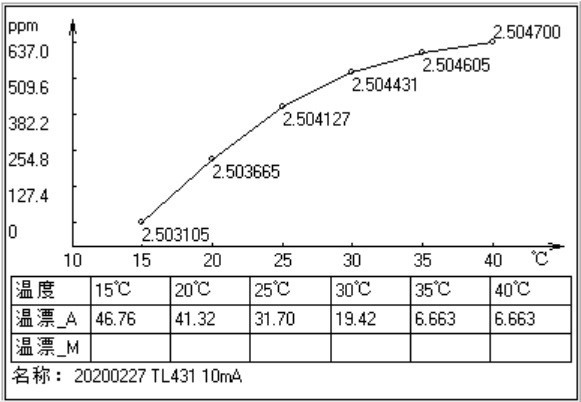

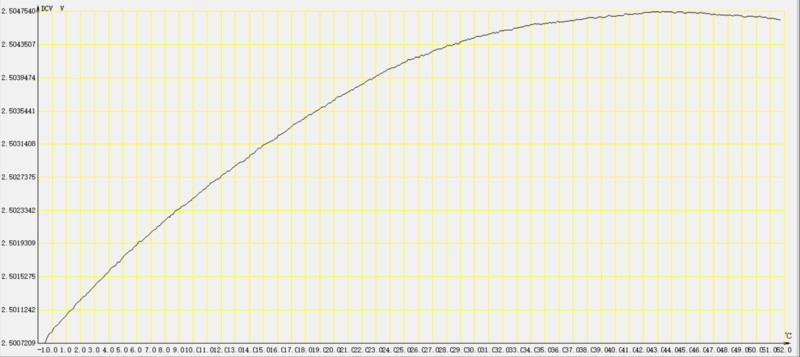

TL431 10mA.jpg


回复

发表于 2020-2-28 17:05:41 | 显示全部楼层

感谢分享资料！

回复

发表于 2020-2-29 00:30:54 | 显示全部楼层

tl531性能好差，所以实验很重要，通过实验才能看到

回复

发表于 2020-2-29 00:45:31 | 显示全部楼层

这价格这复杂度还要啥性能，本来就是给电源用的不需要太精确。

回复

发表于 2020-2-29 07:42:54 来自手机 | 显示全部楼层

费心老，说明我们的基准，室温下是能保证精准的。

回复

发表于 2020-2-29 08:10:05 | 显示全部楼层

是否可以提供多一点测试数据来支撑结论？比如啥设备，测试电路、样本数量？

回复

楼主| 发表于 2020-2-29 08:21:07 | 显示全部楼层

dgpower 发表于 2020-2-29 08:10
是否可以提供多一点测试数据来支撑结论？比如啥设备，测试电路、样本数量？ ...

这是其他仪友测来的数据，光测试AZ431，这个意义不是太大，厂家的测试为准，标称20PPM，厂家的量大。等我有空，测测整体DT830-VAR 板子，才更有意义。

关于样本数量，我至少送过去了20多个AZ431。台表是34401A

回复

发表于 2020-3-1 09:40:21 | 显示全部楼层

43545 发表于 2020-2-29 08:21
这是其他仪友测来的数据，光测试AZ431，这个意义不是太大，厂家的测试为准，标称20PPM，厂家的量大。等我 ...

不管如何，难得有这么用心来做事的

回复

发表于 2020-3-4 23:33:52 来自手机 | 显示全部楼层

谢谢分享经验

回复

发表于 2020-3-18 13:40:48 来自手机 | 显示全部楼层

太棒啦我正找这个
