利用可调电源测毫欧电阻可行性测试

4902137 · 发表于 2017-9-29 09:24:26

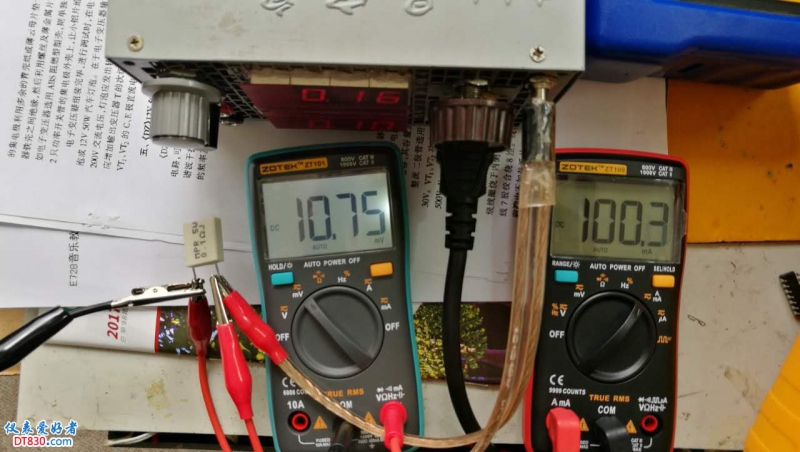

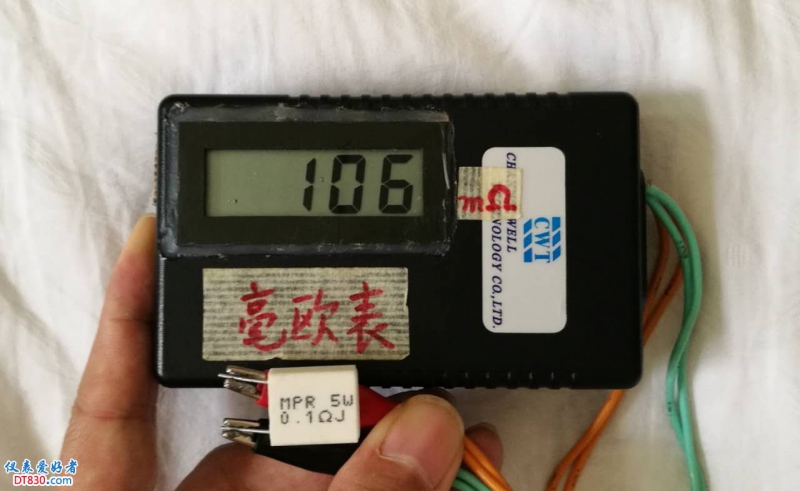

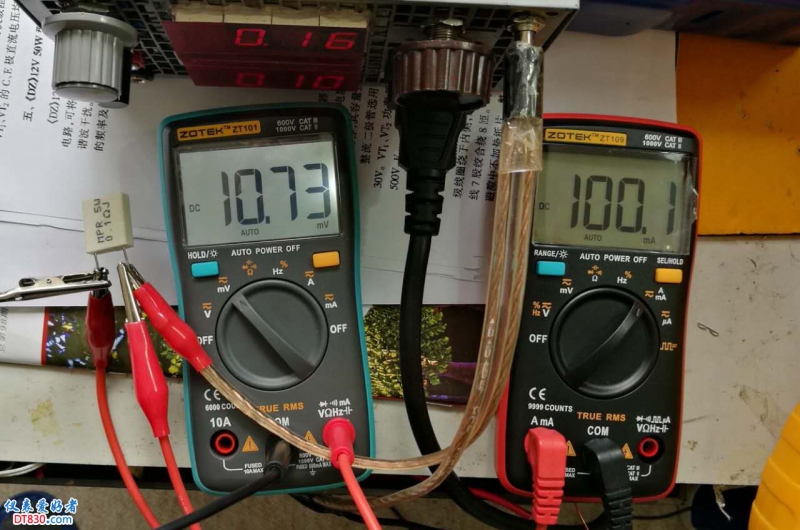

利用可调电源串联测量的0.1欧电阻。调电流至100mA，利用万用表的mV档测试此电阻两端的电压，显示值的10倍就是电阻的阻值。单位：毫伏。再用自制毫欧表测试此电阻，测量值与上面测试得出的数值对比，可行。

散淡021 · 发表于 2017-9-29 10:23:27

本帖最后由散淡021 于 2017-9-29 10:26 编辑

实用简单，维修判断没有问题

无电源的或外出，可用317加个电阻用电池。

有60.00mV的玩具表方便了，可测分辨100微欧

5448 · 发表于 2017-9-29 11:11:14

其实这就是四线法测电阻了

西林迷 · 发表于 2017-9-29 19:11:48

还凑合吧，有电桥以及五位半的表示，有空还要用三位半尸体diy个毫欧表玩玩

nyxfk · 发表于 2017-9-30 13:34:31

可以用317弄个恒流源，这样配合万用表就四线测小电阻了。

乐在其中110 · 发表于 2017-10-8 00:13:30

被测电阻通过100毫安电流？电阻会发热，阻值会不会发生变化？

echo · 发表于 2017-10-8 08:03:48

分辨率到1uR毫无压力，可以测试铜排电阻了

tntzpq · 发表于 2018-8-28 00:15:22

露珠的毫欧表好像见过

wgh1027 · 发表于 2018-8-28 08:55:32

电压除以电流等于电阻还要验证吗？

wgsd · 发表于 2018-8-28 09:29:30

wgh1027 发表于 2018-8-28 08:55
电压除以电流等于电阻还要验证吗？

验证电阻的真实阻值，做检流用。
