USB测试器

星星123 · 发表于 2020-2-29 21:27:11

在家继续给国家做贡献，当然也没怎么闲着，期间要多次使用USB接口测试改装的电子产品及工作状态，用万用表表笔接线测试感觉不方便，逐改用指针表头，方便多了。

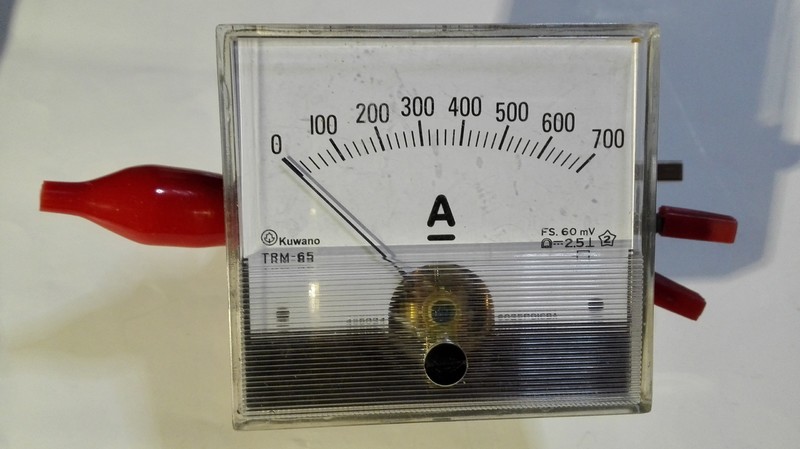

表头100就是100mA

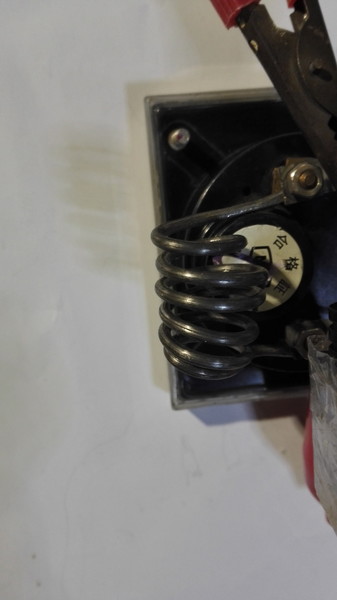

表头的分流器，这个是我以前改造的，非常粗壮，电阻很小的，过10A都无压力

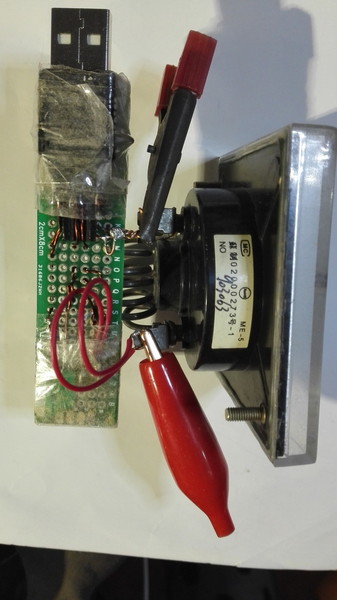

表头后面露个脸，原理很简单：在公.母USB测试器正极导线中串联个电流表头

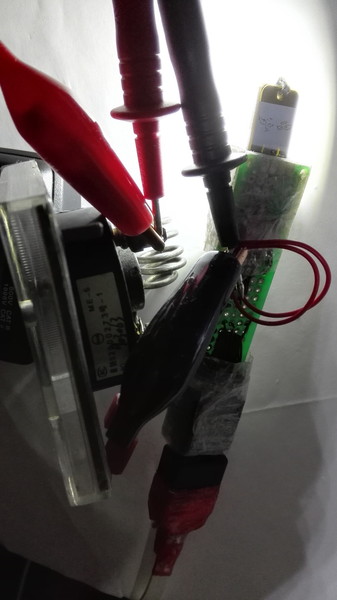

再串个万用表表笔看看

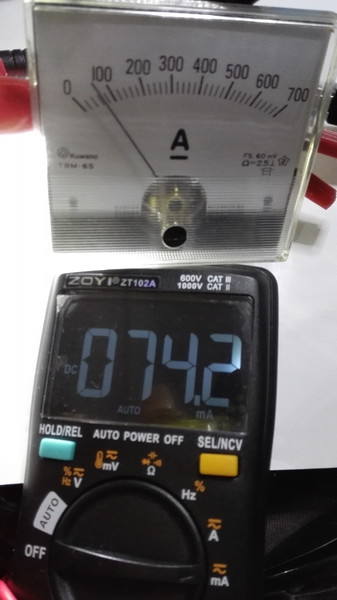

很准吧，这个表头以前精确调整改造过，是电流测试专用的

勇闯沙滩 · 发表于 2020-3-1 07:08:29

类似于usb电压电流测试仪，这个抗用多了。700mA指针表不多见。

kyhwhb · 发表于 2020-3-1 08:24:29

低于20mA的电流不易读取

HD123 · 发表于 2020-3-1 09:07:51

看来你们都在家憋疯了，玩得没玩的了！

散淡021 · 发表于 2020-3-1 14:43:54

我USB都是小电流的，楼主大电流都是好东西。

星星123 · 发表于 2020-3-1 19:49:27

勇闯沙滩发表于 2020-3-1 07:08
类似于usb电压电流测试仪，这个抗用多了。700mA指针表不多见。

比目前的数字式的耐用直观，相关表头还有一堆，其中还有吊丝表头

星星123 · 发表于 2020-3-1 19:54:52

巍巍兴安发表于 2020-3-1 08:24
低于20mA的电流不易读取

低于20mA的电流可根据表针对应刻度情况读取，基本压力不大，试过了的

星星123 · 发表于 2020-3-1 19:57:45

HD123 发表于 2020-3-1 09:07
看来你们都在家憋疯了，玩得没玩的了！

边玩边学，不认为无聊

星星123 · 发表于 2020-3-1 20:00:54

散淡021 发表于 2020-3-1 14:43
我USB都是小电流的，楼主大电流都是好东西。

我小电流的.几A大电流的也都有，没发上来

散淡021 · 发表于 2020-3-2 10:10:44

星星123 发表于 2020-3-1 20:00
我小电流的.几A大电流的也都有，没发上来

小电流的有现成

大电流的真的要自制，以后要用也学你做个
