联想电脑用有源小音箱维修

闻雨听风

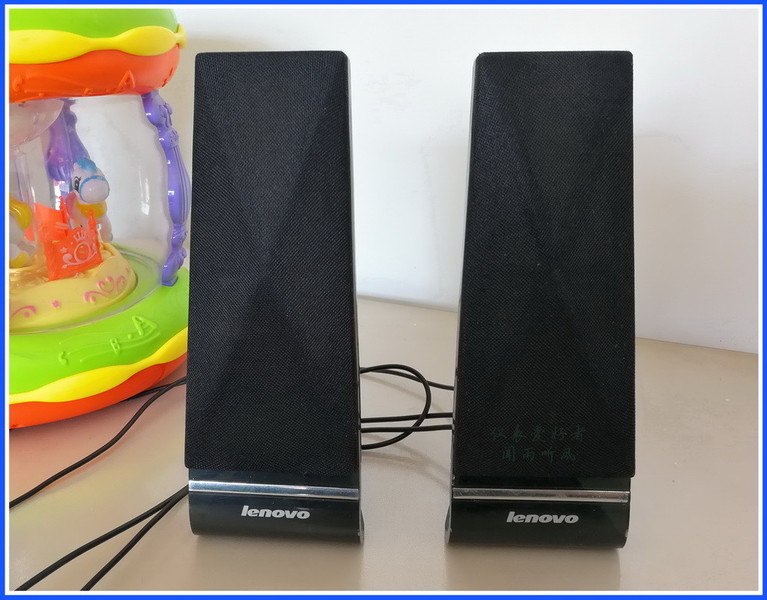

       楼上邻居打电话说电脑音箱不响了，说是联想电脑原配的音箱，当时买的价格还不便宜，后来下楼仍垃圾给我送来了，说抽时间看看，不能修就扔了算了，这是该音箱。

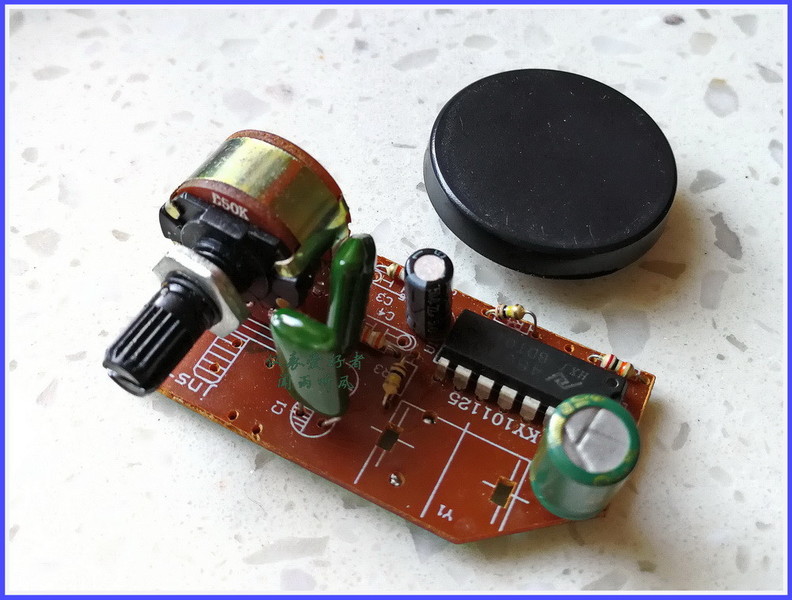

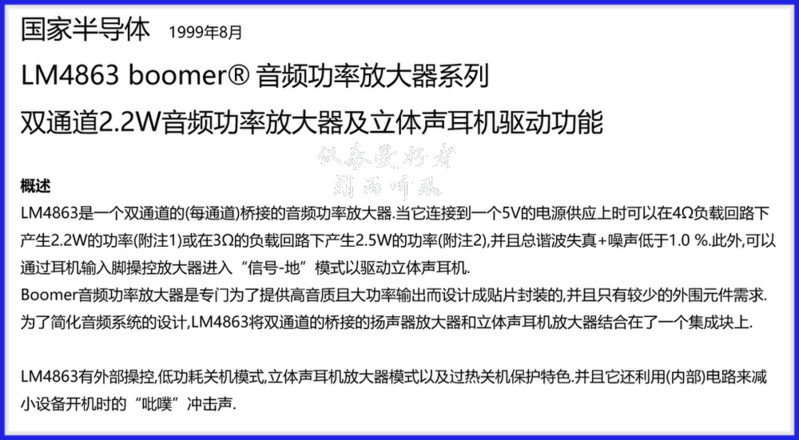

       今天拆开小音箱试了一下，通电有咔咔声和干扰声，但没有音乐声，过几分钟有一个喇叭磁钢发热，这是喇叭有直流电流通过，该音箱采用国产仿制的LM4863功放快制作，外围没几个元件，有直流电流流过，应该就是4863坏了，下面是该音箱的功放小板和网上4863功放快的介绍：

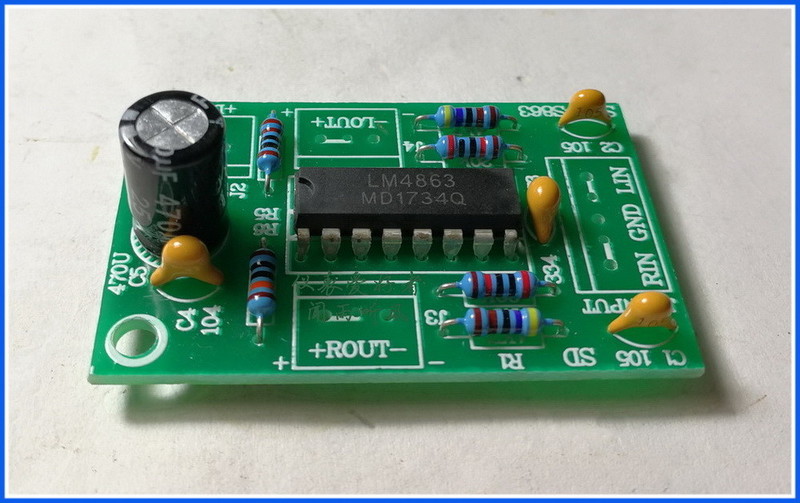

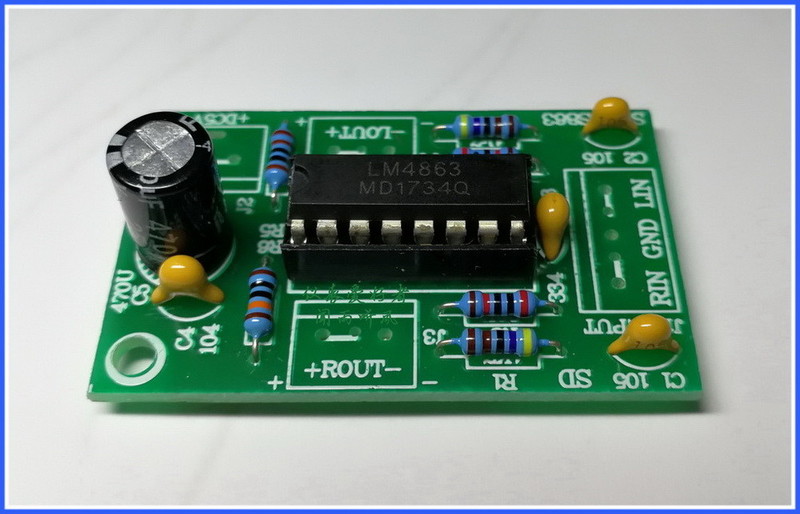

       正好手里有几块以前买的4863小板，其中一块为了实验还拆下装了IC插座，于是将4863拆下在板上试了一下，果然有问题，于是将有问题的4863换了下来。

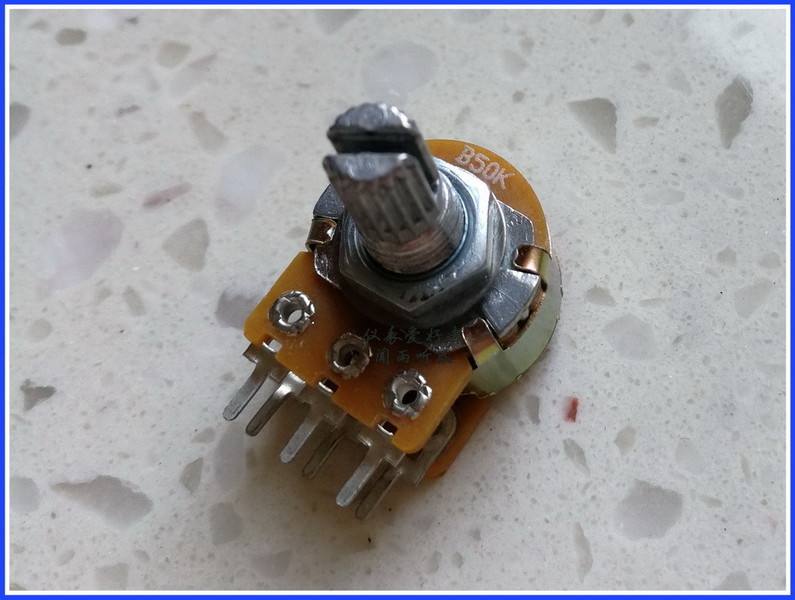

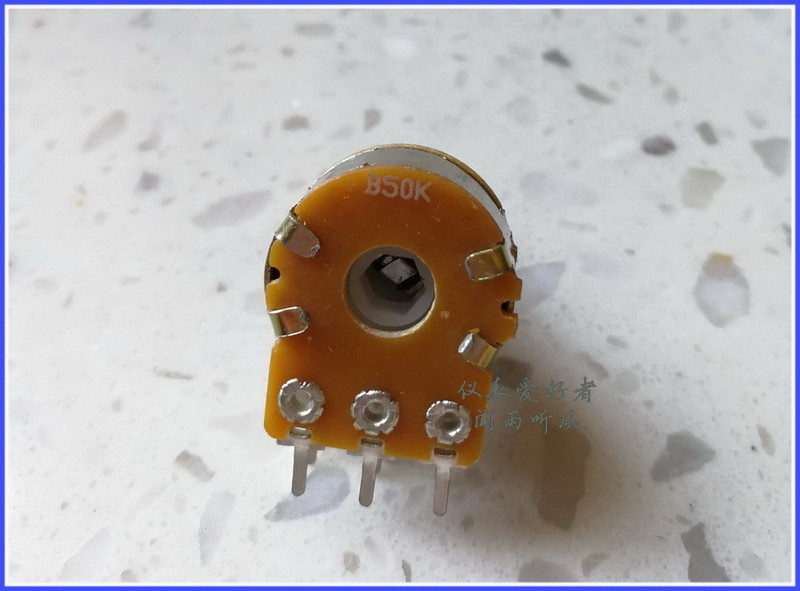

以为应该没问题了，结果试机只有一个声道响，又把4863插回原板上测试正常，然后测试音量电位器，结果有一个声道单端断路且两联都变值到差不多100K了，于是又更换了50K双联电位器，试机这才完全正常了。

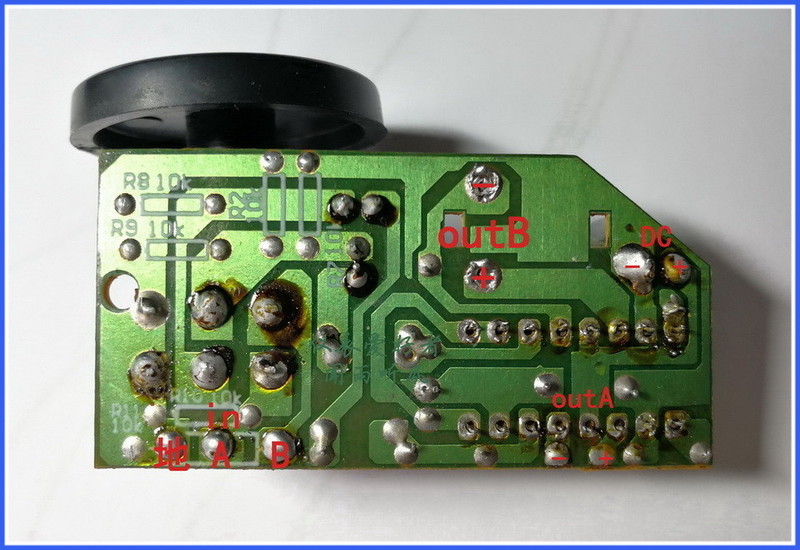

下图是音箱小功放板的接线图，有此音箱的朋友可以作为参考，实话说，如果手里没有这些配件，不建议专门购买配件进行维修，这个小板功放快和电位器都换了，更是修的有些不值，建议使用8403数字功放板直接替换，效果好而且简单，8403小功放板网上只要1元多包邮，我买了十几片，遇到电脑用的有源音箱坏了就直接换一个，原板不考虑维修了




谢谢您打开此帖，没啥技术含量，纯粹闲的。

kyhwhb

备件不少，家电维修部吧

闻雨听风

非常非常纯粹的业余爱好，我回复过本坛坛友，我从上学到工作都是文科，从事的工作除了电脑外和电一点关系都没有，只是上学时是学校无线电兴趣小组的成员，所以这个爱好就一直玩了下来，不过现在玩的少多了，配件是因为网上买一个不划算，所以为了包邮或一买就是一组才显得多了，其实我的配件很少的

乐在其中110

过几分钟有一个喇叭磁钢发热

磁钢都热了，喇叭音圈还没烧？

闻雨听风

乐在其中110 发表于 2020-3-4 20:34
过几分钟有一个喇叭磁钢发热

磁钢都热了，喇叭音圈还没烧？

温热，反正还没烧掉，估计电流不大，测试时用的电脑usb口供电，估计和提供的电流有限也有关，不知道原来这个喇叭什么声音，修好后也不知道是否有影响，电脑有源音箱，听个响就行了

jsycwnw

谢谢分享！很实用的帖子

表述

这种功放小板上的电位器比IC还容易坏。以前的收录机用到最后没有一个电位器是好的。
