分享一个DIY吸锡器,好用有个性,颜值也高

[复制链接]
发表于 2020-3-4 21:34:17 | 显示全部楼层 |阅读模式
大家看了我之前多次发的改装优联键盘的帖子,改装过程中需要用到非常重要的一个工具就是吸锡器,最早以前用手动的,效率慢且容易损伤焊盘,后来寻求电动吸锡器。但是品牌电动吸锡器少则七八百,很多还上千元,为此目光放在DIY产品上。我先在咸鱼上花258元买了一个T12改装的吸锡器,使用效果很不理想,缺点主要有以下几点:
1、 锡道长,容易堵
2、 铜管用一段时间就穿孔
3、 吸嘴寿命太短,基本拆一个键盘需要2个吸嘴
4、 热传导效率太低
5、 外观差,操作不便利
6、 泵不够给力
虽然卖家也有黄花吸嘴可以使用,但是经过一次螺丝转接后导热更差了,后来100元就卖了。
再次逛咸鱼发现另外一款有个性的吸锡器,采用实木手柄和木盒子,且看视频吸锡效果不错,于是花370元买了一个,当然额外买了一些附件如额外吸嘴和铜管等花了400元,先看图再说话吧!

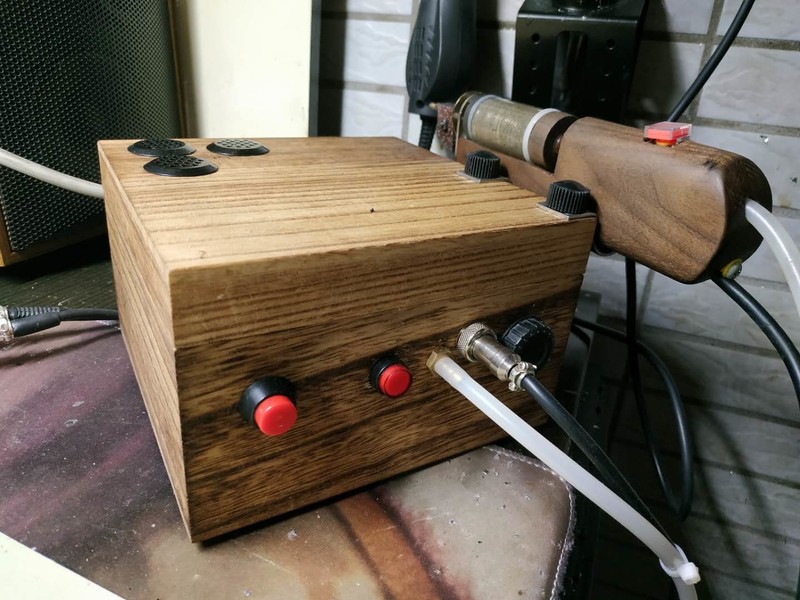

1 主机外观:本来是不带指示灯的,后来我自己加装了个指示灯,后面我也改装为品字插座,木质外壳很有个性,只是噪音稍大。

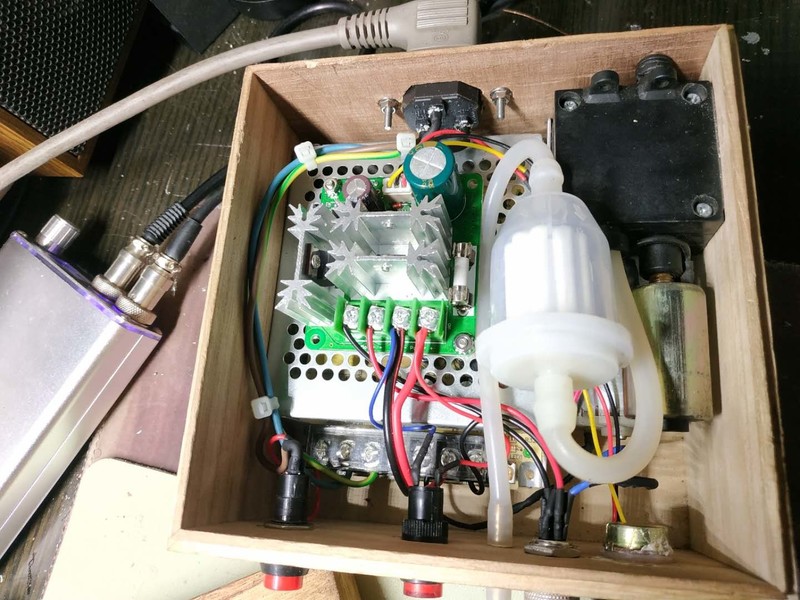

2 内部:该机器并没有采用T12方式,而是通过可控硅来控制,加热功率实测达到75W,一点不比T12差,只是恒温效果比T12差,不过使用有经验后自己可以通过旋钮控制。过滤是自己后加的,空气阻力小,效果不错。卖家的这个泵不错,吸力大,本身就是两级串联,吸力很好完全够用,不必追求真空储气瓶。

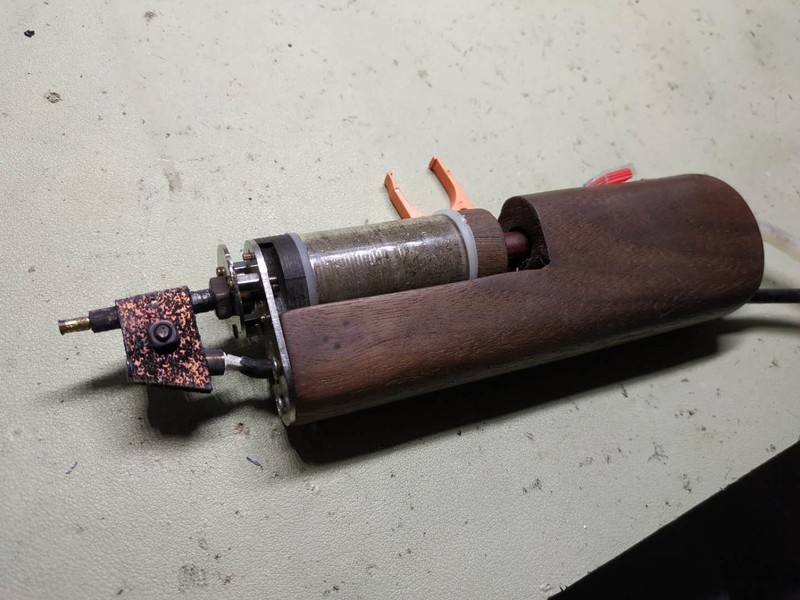

3 手柄:其实这个卖家最有特点的是这个手柄,采用黑胡桃木制作(樱桃木可选),质地硬且耐高温,制作得很精美,外形仿照白光吸锡器,加热好像采用的是3D打印机的加热头,吸嘴也是卖家自己定制的吸嘴,价格超级便宜,1元一个,吸嘴圆柱体形状,孔径有1.01.2的,吸锡效果不错。

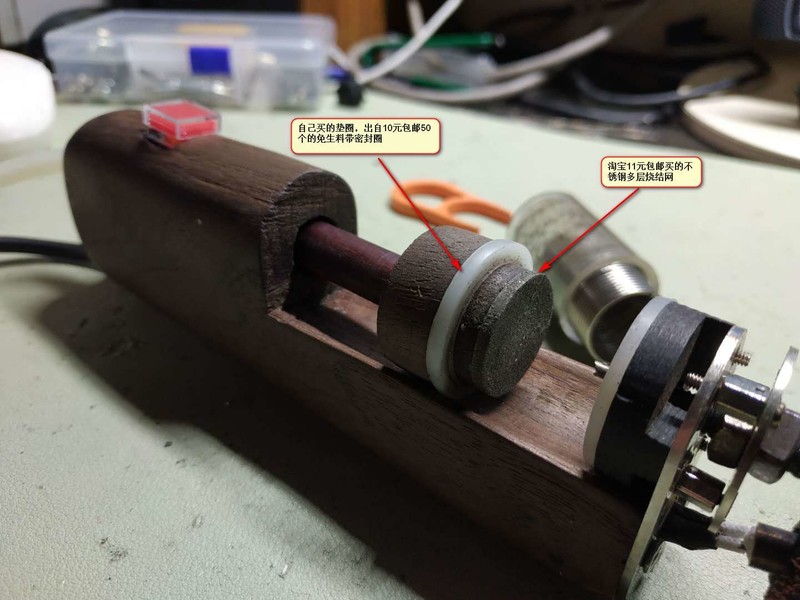

4 玻璃储锡桶的安装方式和白光一样,但是我买来后经过了一点小改装,因为这个手柄有个小缺点。缺点A:气道密封不够好,一点漏气导致吸锡效果不佳,于是我把他自带的垫圈丢弃了,换为前期买的免生料带密封圈 ,这个硅胶垫圈安装有点紧,但是安装后效果非常好,不过用的时间旧了会有些老化,不过这个垫圈1毛一个随时换就是,垫圈上涂抹点油密封效果更好缺点B:当然这个缺点是其他吸锡器的通病,就是采用高温棉或钢丝球清理麻烦,且属于耗材需要经常更换,经过我花冤枉钱反复购买多种材料,终于找到一个好东西:不锈钢多层烧结过滤片,大家购买的时候注意不要买那种不锈钢网烧结的,买这种不锈钢颗粒烧结的效果最好,透气性好且不粘锡,即便粘了也能很好掰下来或烙铁加热一下就清理干净了,非常方便好用,且可无限使用不用更换。我买的是直径20mm的,用AB胶粘在上面使用。

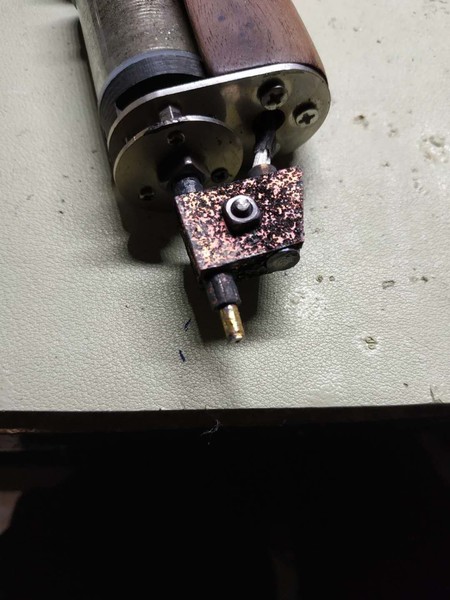

5 吸嘴前端,这个吸嘴没有镀层,所以寿命也很有限,但是他有个好处是圆柱体设计,前端腐蚀后用砂轮打磨下又非常好用了,可以一直慢慢磨到底,1元一个也不心疼。

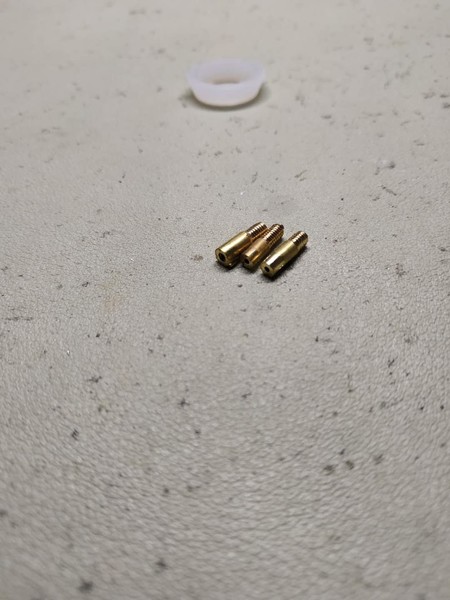

6 吸嘴:1元一个的吸嘴可以随时更换,孔径有1.01.2,后来我想到个增加吸嘴寿命的办法,就是在吸嘴里面插入一根不锈钢毛细管,这样吸嘴就腐蚀很慢了,而且加入后孔径就变成0.8mm的,用来吸LED灯脚和一些常用元件非常好用,吸嘴寿命提升几倍,当然用一段时间前面还是需要打磨一下

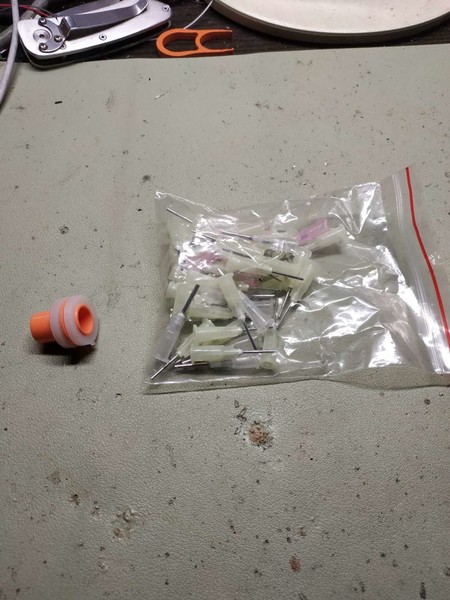

7 以前买的   免生料带密封圈   不锈钢管,其实就是点胶瓶针头,非常便宜
总结:价格适中,加上改装费用400元左右,可能对偶尔用用的人来说还是比较贵,但比起品牌吸锡器便宜太多了。不足之处在于气道密封,但自己能轻易解决,更换密封圈后吸锡效果非常好,虽然没有和白光比,但我估计不会差。用来吸无铅焊锡的焊点也好用,双面板也好用。卖家定制的吸嘴是亮点,便宜好用,自己在里面镶嵌不锈钢管后寿命更长。手柄质感好,用起来舒服。大家有兴趣可以咸鱼自己去找下,我不是卖家不是托,以前发的福利消息也被个别人说打广告。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×

评分

参与人数 1金钱 +10 仪表币 +50 收起 理由
43545 + 10 + 50 赞一个!这个不错啊

查看全部评分

发表于 2020-3-4 22:50:57 | 显示全部楼层
楼主改的不错啊!大量拆卸确实需要电动的,业余拆个几十脚的ic,用个手动的就行了。
发表于 2020-3-4 22:55:40 | 显示全部楼层
闻雨听风 发表于 2020-3-4 22:50
楼主改的不错啊!大量拆卸确实需要电动的,业余拆个几十脚的ic,用个手动的就行了。 ...

手动吸锡的,吸IC 总是最后一点锡,吸不起来,IC还是拿 不下来,有加热功能的吸锡器好。
发表于 2020-3-4 23:06:58 | 显示全部楼层
43545 发表于 2020-3-4 22:55
手动吸锡的,吸IC 总是最后一点锡,吸不起来,IC还是拿 不下来,有加热功能的吸锡器好。 ...

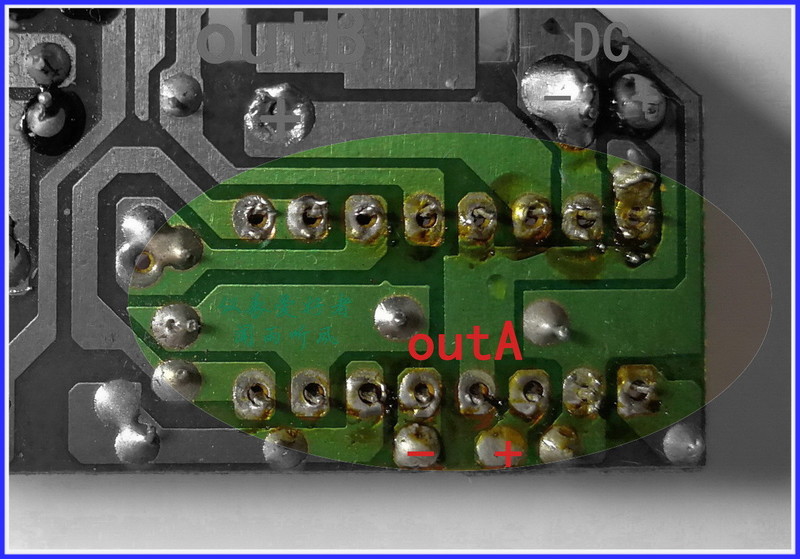

对的,就是用的带加热的手动的,我的好像还是黄花的,很多年了,用的也不多,今天拆4863就是用的它,还不错,吸完集成块就拿下来了。



本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
发表于 2020-3-4 23:10:32 | 显示全部楼层
闻雨听风 发表于 2020-3-4 23:06
对的,就是用的带加热的手动的,我的好像还是黄花的,很多年了,用的也不多,今天拆4863就是用的它,还不 ...

恩,有没有方法,不用带加热的,能一次性吸完锡,拿 下IC?
发表于 2020-3-5 09:21:59 | 显示全部楼层
43545 发表于 2020-3-4 23:10
恩,有没有方法,不用带加热的,能一次性吸完锡,拿 下IC?

看过有的视频演示用的吸锡器,像是塑料嘴的吸锡器,烙铁加热锡点后迅速用吸锡器吸走焊锡,看着很好用是不带加热的,类似注射器加了个弹簧,很简单但是嘴不抗用。
发表于 2020-3-5 09:37:30 | 显示全部楼层
43545 发表于 2020-3-4 23:10
恩,有没有方法,不用带加热的,能一次性吸完锡,拿 下IC?

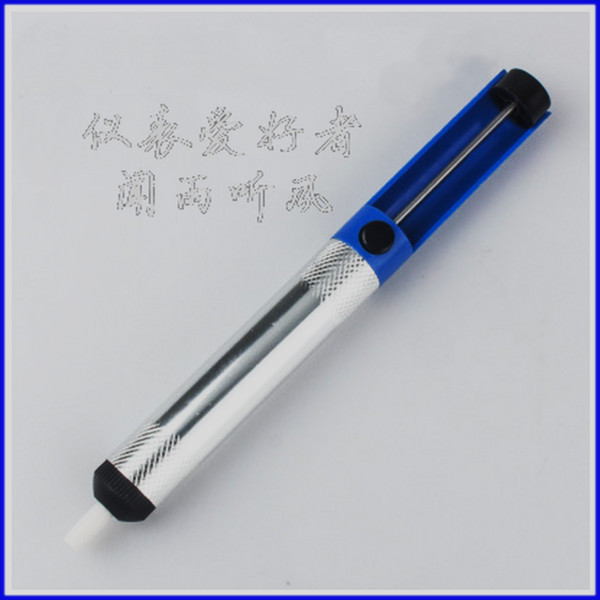

我玩不成手工的吸锡器,手里有两三个类似图片的,吸头又大又粗,我根本就用不成。可能没有掌握技巧吧,反正我用不了



本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
发表于 2020-3-5 09:40:36 | 显示全部楼层
勇闯沙滩 发表于 2020-3-5 09:21
看过有的视频演示用的吸锡器,像是塑料嘴的吸锡器,烙铁加热锡点后迅速用吸锡器吸走焊锡,看着很好用是不 ...

就类似我图片中的,我有好几个,很大的焊点用大功率烙铁还能凑合用,ic拆卸根本用不成,也许别人可以,反正我用不了,但是我手里的黄花带加热的还不错,用了很多年。
发表于 2020-3-5 11:34:37 | 显示全部楼层
闻雨听风 发表于 2020-3-4 23:06
对的,就是用的带加热的手动的,我的好像还是黄花的,很多年了,用的也不多,今天拆4863就是用的它,还不 ...

单层板容易,双层板才是难点。
 楼主| 发表于 2020-3-5 13:49:36 | 显示全部楼层
闻雨听风 发表于 2020-3-4 22:50
楼主改的不错啊!大量拆卸确实需要电动的,业余拆个几十脚的ic,用个手动的就行了。 ...

这个不是我DIY的     我只是到手后,针对一些问题和缺陷进行完善,修改后比原来好用很多,修改主要有三点:
1、加强气路密封效果
2、过滤棉换为不锈钢烧结块,不粘锡还透气,可以一直使用不更换
3、吸嘴中加入点胶针头中的不锈钢管,增加了吸嘴寿命
