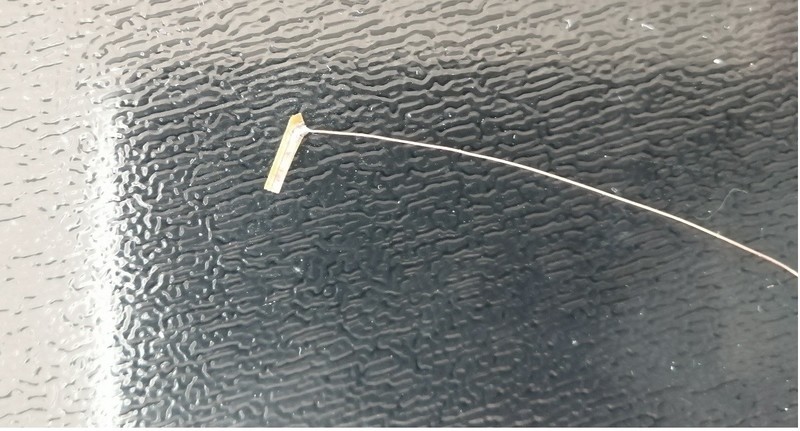

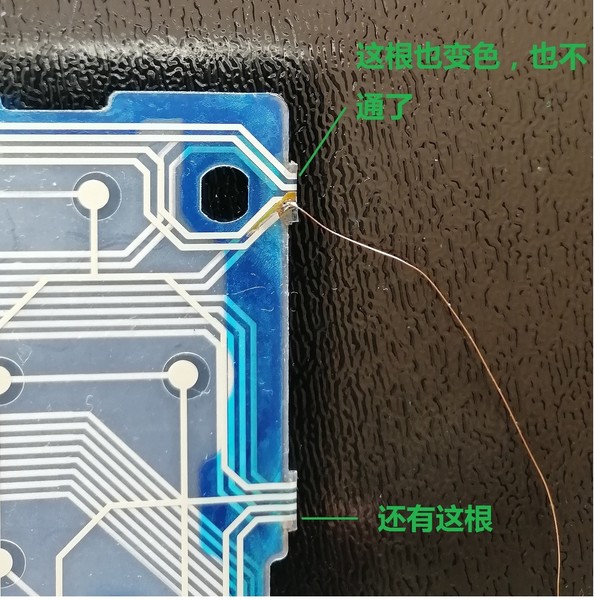

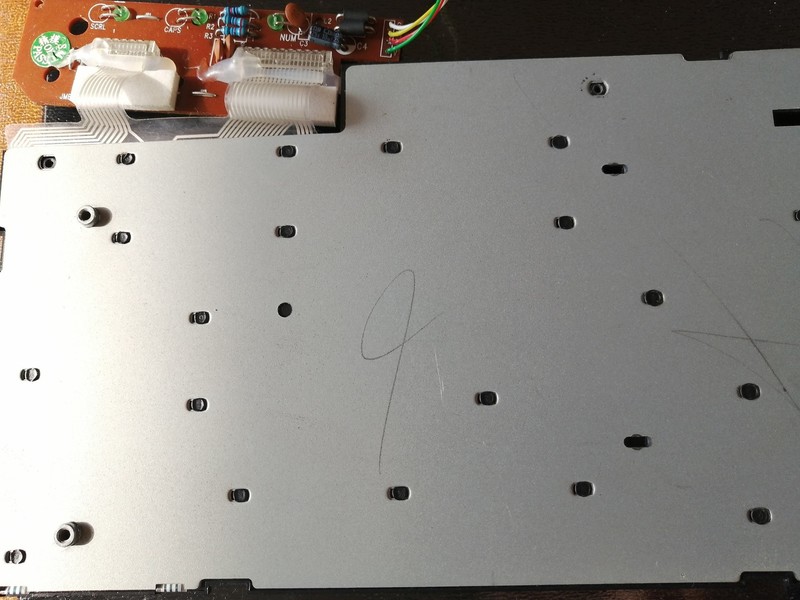

前天,正在用着电脑,突然半杯水灌入键盘,赶紧拔下键盘,甩擦一番,插上试试没有问题。结果,下午发现小键盘的4、5、6键失灵了,好在大键盘能用。可是又发现大键盘的1、2、3、4、7、8、9键也不能用了。再看看,b、n键等也不行了,看来只能打开修修了。 这是一款2003年的键盘,因为使着挺顺手,所以换主机也没有换键盘。打开过多次,但因按键部分的铁板不是螺丝上的,是塑料柱热压的,按键部分就一直没有卸开过。这次也只好撬开了。 打开看,塑料薄膜比较脏,看痕迹,之前也遭遇过液体伤害。卫生清洁后,检查小键盘的4、5、6键的线路走向,发现在线路薄膜下面的两组4线180°折弯处,处于4线外侧的一根正是通向小键盘失灵键的,用万用表测量,按压失灵键没有如何反应,在放大镜下查看,折弯处的银色导电膜已发灰色,并有裂纹。因导电膜是在薄膜的内侧,所以只好把薄膜在折弯处剪开、剪断,用漆皮线直接连入线路板。 为了连接可靠,找出旧手机的软排线,剪下一段铜箔,因是双面软排线,从中间劈开,减小厚度,把铜箔保护膜刮掉,一端焊上漆皮线(0.15mm),把键盘薄膜用刀片仔细劈开,去掉导电膜上的不干胶,将焊好漆皮线的铜箔插入键盘导电膜内,用导电胶粘合。 因我手中的导电银浆已固化失效,所以找来了一只2B的铅笔,刮点碎末,用胶水调和,涂覆在导电银膜与铜箔之间后压合。胶干后测量,完好导通。装盘上机,嘿嘿小键盘好了,大键盘依旧。再卸开检查,原来故障并非是一根绳上的蚂蚱。顺线查找,薄膜折弯处的两组排线,外侧3处不通。如法操作,再接两根,这回键盘终于完全恢复。只可惜,有一个按键的橡胶老化,按下不起来了,不得以把它换到不长用的Scroll Lock键上了。 分析原因,是键盘薄膜封闭不严,导致靠外侧导电膜氧化断裂,所以这次修复后,又用手中现有的导热胶封闭了一下。
|
